公開番号2025080239
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2024197122
出願日2024-11-12
発明の名称検査プロダクション制御メカニズム
出願人株式会社リコー
代理人弁理士法人ITOH
主分類B41J 29/393 20060101AFI20250516BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷システムにおける画像処理に関する技術を開示する。
【解決手段】システムは、ロジックを記憶するための少なくとも1つの物理メモリデバイスと、少なくとも1つの物理メモリデバイスに接続された1つ以上のプロセッサと、を含み、1つ以上のプロセッサは、検査ロジックを実行して、印刷媒体に印刷された印刷ジョブページのページ画像をキャプチャすることと、ページ画像上のページ識別子を判定することと、ページ識別子が、第1の検査プロダクションに関連付けられた第1のプロダクション範囲内にあるかどうかを判定することと、ページ識別子が第1のプロダクション範囲内にあると判定すると、ページ画像に対して第1の検査プロダクションを使用した検査処理を実行することと、を行う。
【選択図】図6

特許請求の範囲【請求項１】
システムであって、
検査ロジックを記憶する少なくとも１つの物理メモリデバイスと、
前記少なくとも１つの物理メモリデバイスに接続された１つ以上のプロセッサと、を含み、前記１つ以上のプロセッサは、前記検査ロジックを実行して、
印刷媒体に印刷された印刷ジョブページのページ画像をキャプチャすることと、
前記ページ画像上のページ識別子を判定することと、
前記ページ識別子が、第１の検査プロダクションに関連付けられた第１のプロダクション範囲内にあるかどうかを判定することと、
前記ページ識別子が前記第１のプロダクション範囲内にあると判定すると、前記ページ画像に対して第１の検査プロダクションを使用した検査処理を実行することと、を行う、システム。
続きを表示（約 1,100 文字）【請求項２】
前記検査ロジックは、更に、前記ページ識別子が前記第１のプロダクション範囲内にないと判定すると、前記ページ画像に対して第２の検査プロダクションを使用した検査処理を実行する、請求項１に記載のシステム。
【請求項３】
前記少なくとも１つの物理メモリデバイスは、更に、インターフェースロジックを記憶し、前記１つ以上のプロセッサは、前記インターフェースロジックを実行して、検査プロダクションの名前と、検査プロダクションを使用する範囲内の最初のページを示すページ識別子と、を含むプロダクションメッセージを受信する、請求項２に記載のシステム。
【請求項４】
前記インターフェースロジックは、更に、ページＩＤコマンドを前記検査ロジックに送信し、前記ページＩＤコマンドは、前記ページ識別子と、前記検査プロダクションの名前と、を含む、請求項３に記載のシステム。
【請求項５】
前記検査ロジックは、更に、
前記ページＩＤコマンドを受信することと、
検査プロダクションのキューに前記ページＩＤコマンドを追加することと、を行う、請求項４に記載のシステム。
【請求項６】
前記検査ロジックは、更に、前記検査プロダクションを実行するために前記ページＩＤコマンドに関連付けられたメモリリソースを取得することを行い、前記メモリリソースは、検査プロダクションを含む、請求項５に記載のシステム。
【請求項７】
前記少なくとも１つの物理メモリデバイスは、更に、挿入ロジックを記憶し、前記１つ以上のプロセッサは、前記挿入ロジックを実行して、
印刷ジョブデータのページを受信することと、
前記ページに適用される印刷ジョブデータに前記ページ識別子を挿入することと、
前記検査ロジックにプロダクションメッセージを送信することと、を行う、請求項３に記載のシステム。
【請求項８】
前記挿入ロジックは、更に、プリント検証システムで現在実装されている検査プロダクションのリストを含む更新メッセージを検査ロジックから受信することを行う、請求項７に記載のシステム。
【請求項９】
前記挿入ロジックは、更に、前記印刷ジョブデータに関連付けられるべき１つ以上の検査プロダクションの選択を示すデータを受信することを行う、請求項８に記載のシステム。
【請求項１０】
前記１つ以上の検査プロダクションは、前記印刷ジョブデータのプロパティとして選択される、請求項９に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷システムの分野に関し、特に、印刷システムにおける画像処理に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】
高速印刷プロダクションシステムは、媒体（例えば、紙）に適用された印刷データにおける欠陥を検出するために、印刷検証システム（ＰＶＳ）を実装することが多い。印刷の欠陥は、媒体に含まれる不純物、又は印刷ノズルの口におけるインクの部分的な乾燥及び凝集に起因することが最も多い。欠陥が許容可能であることもあるが、欠陥により、印刷物が拒否及び破壊されることもある。
【発明の概要】
【０００３】
一実施形態では、システムは、検査ロジックを記憶する少なくとも１つの物理メモリデバイスと、少なくとも１つの物理メモリデバイスに接続された１つ以上のプロセッサと、を含み、１つ以上のプロセッサは、検査ロジックを実行して、印刷媒体に印刷された印刷ジョブページのページ画像をキャプチャすることと、ページ画像上のページ識別子を判定することと、ページ識別子が、第１の検査プロダクションに関連付けられた第１のプロダクション範囲内にあるかどうかを判定することと、ページ識別子が第１のプロダクション範囲内にあると判定すると、ページ画像に対して第１の検査プロダクションを使用して検査処理を実行することと、を行う。
【図面の簡単な説明】
【０００４】
本発明のより良い理解は、以下の図面と併せて以下の発明を実施するための形態から得られ得る。
【０００５】

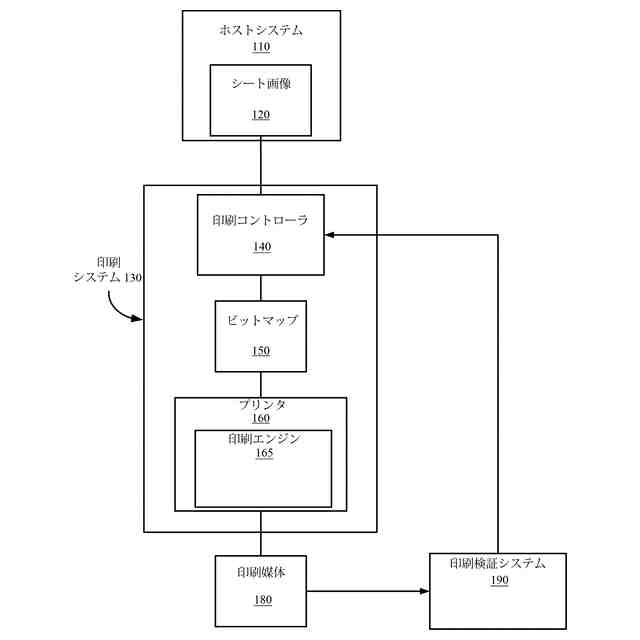

印刷システムの一実施形態のブロック図である。
【０００６】

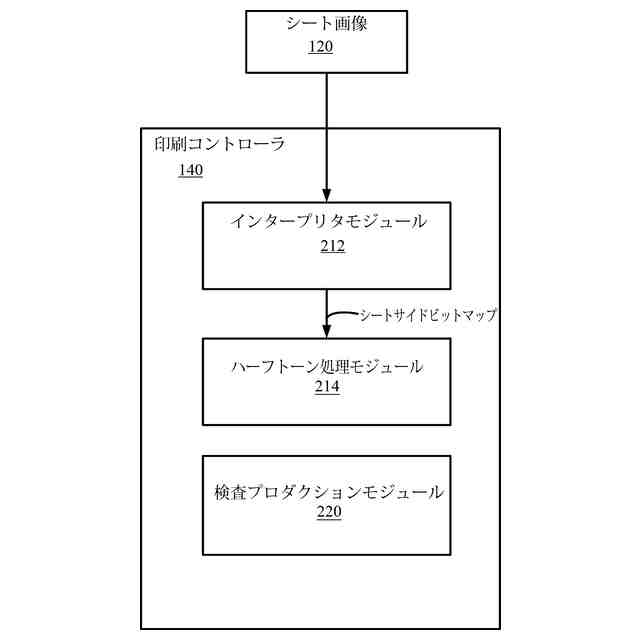

印刷コントローラの実施形態を示すブロック図である。

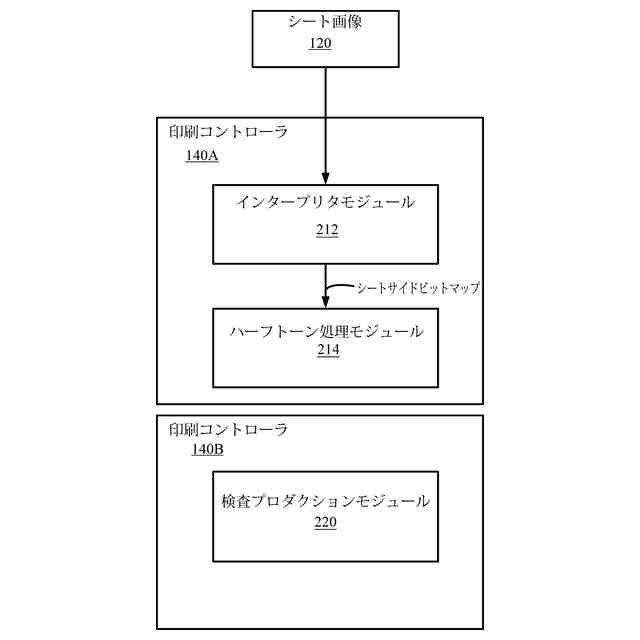

印刷コントローラの実施形態を示すブロック図である。
【０００７】

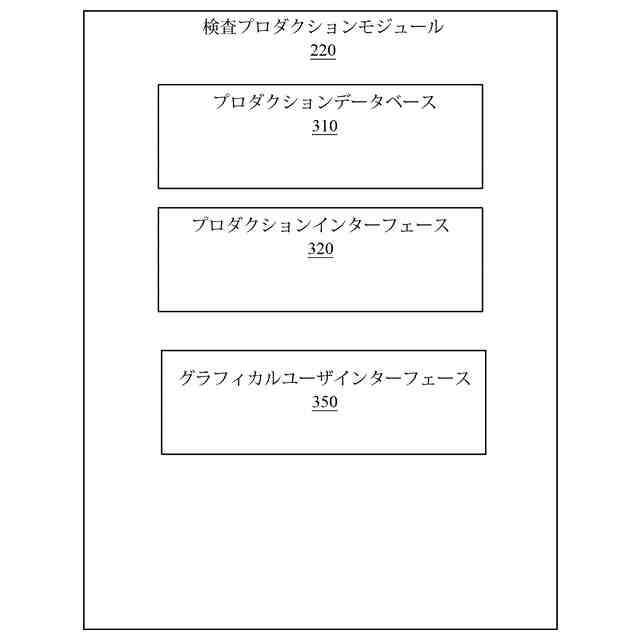

検査プロダクションモジュールの一実施形態を示す。
【０００８】

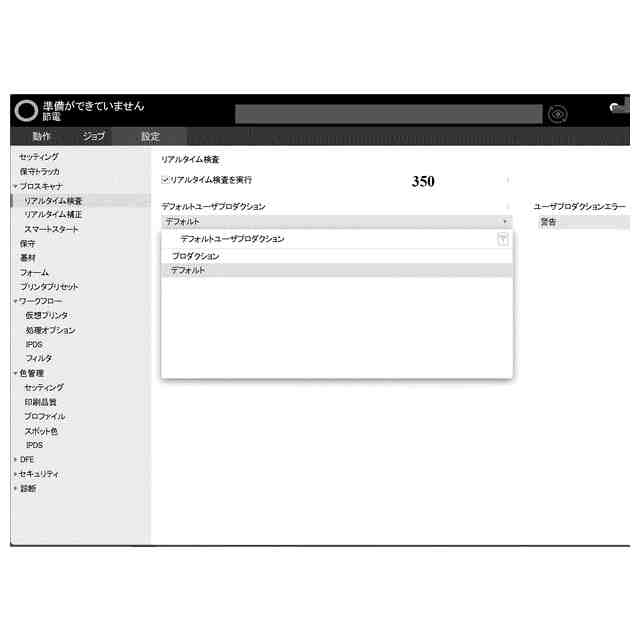

グラフィカルユーザインターフェースの実施形態を示す。

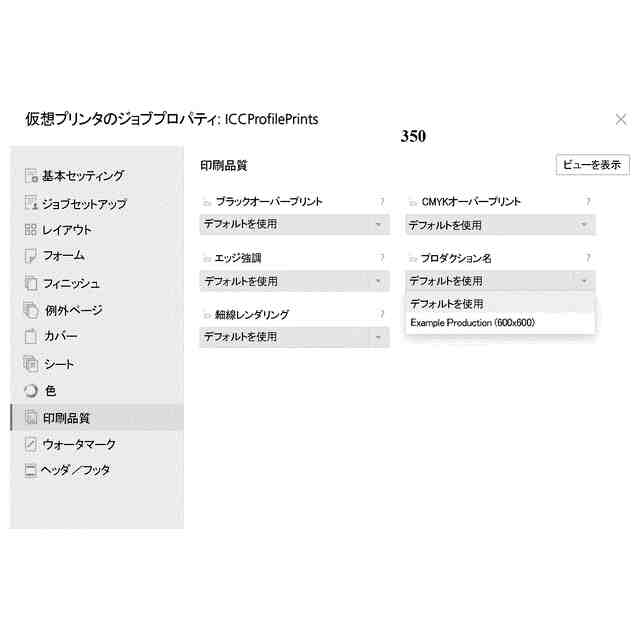

グラフィカルユーザインターフェースの実施形態を示す。
【０００９】

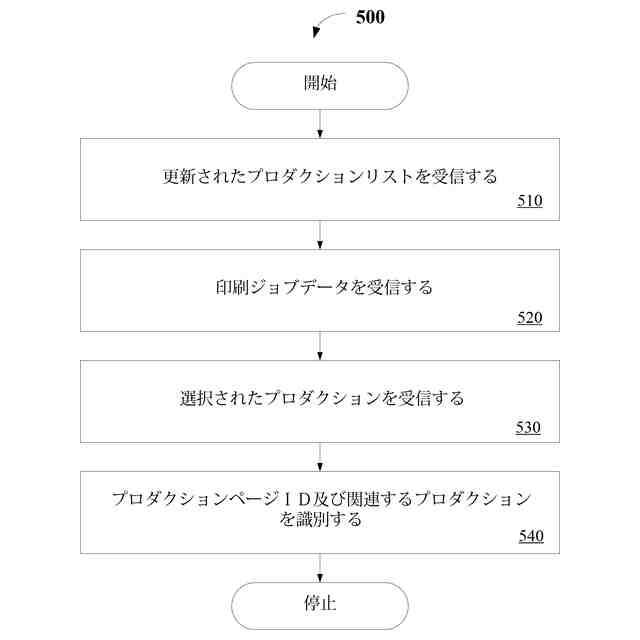

検査プロダクションモジュールによって実行されるプロセスの実施形態を示すフロー図である。
検査プロダクションモジュールによって実行されるプロセスの実施形態を示すフロー図である。
【００１０】

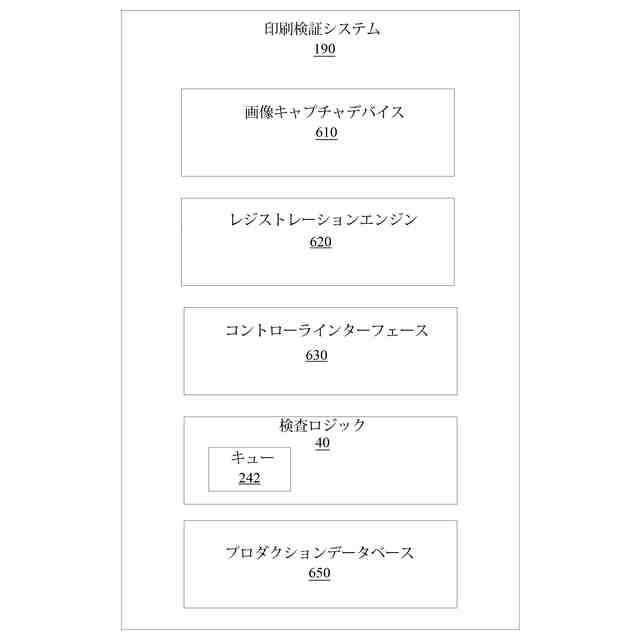

印刷検証システムの一実施形態を示す。
（【００１１】以降は省略されています）
