公開番号2025062813
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023172100
出願日2023-10-03
発明の名称ネットワークシステム、管理サーバ、端末機器、およびネットワーク管理方法
出願人株式会社東芝,東芝インフラシステムズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H04L 41/0869 20220101AFI20250408BHJP(電気通信技術)
要約【課題】 IoT機器の管理負担を軽減し、システムを柔軟にスケールさせることの可能なネットワークシステム提供すること。
【解決手段】実施形態に係わるネットワークシステムは、IP(Internet Protocol)ネットワークに接続された複数の端末機器と、IPネットワーク経由で複数の端末機器を管理する管理サーバとを具備する。管理サーバは、確認部と、要求部とを備える。確認部は、自らの管理対象を定義するマルチキャストグループへのマルチキャストアドレスで死活確認パケットを送信する。要求部は、死活確認パケットに対する応答パケットを返送した端末機器に宛てて個別にデータの取得を要求する。複数の端末機器の各々は、応答部と、データ送信部とを備える。応答部は、死活確認パケットを受信した場合に、管理サーバに応答パケットを返送する。データ送信部は、要求されたデータを管理サーバに送信する。
【選択図】図2
特許請求の範囲【請求項１】
ＩＰ（Internet Protocol）ネットワークに接続された複数の端末機器と、
前記ＩＰネットワーク経由で前記複数の端末機器を管理する管理サーバとを具備し、
前記管理サーバは、
自らの管理対象を定義するマルチキャストグループへのマルチキャストアドレスで死活確認パケットを送信する確認部と、
前記死活確認パケットに対する応答パケットを返送した端末機器に宛てて個別にデータの取得を要求する要求部とを備え、
前記複数の端末機器の各々は、
前記死活確認パケットを受信した場合に、前記管理サーバに前記応答パケットを返送する応答部と、
前記要求されたデータを前記管理サーバに送信するデータ送信部とを備える、ネットワークシステム。
続きを表示（約 1,300 文字）【請求項２】
前記管理サーバは、
前記複数の端末機器へのパッチ当てに必要なデータを前記マルチキャストアドレスで送信するパッチング要求部をさらに備え、
前記複数の端末機器の各々は、
前記パッチ当てに必要なデータを受信してパッチ当て処理を実行し、結果を前記管理サーバに送信するパッチング処理部をさらに備える、請求項１に記載のネットワークシステム。
【請求項３】
前記管理サーバは、前記死活確認パケットをＵＤＰ（User Datagram Protocol）で送信し、
前記複数の端末機器の各々は、前記応答パケットをＴＣＰ（Transmission Control Protocol）で返送する、請求項１または２のいずれかに記載のネットワークシステム。
【請求項４】
ＩＰ（Internet Protocol）ネットワークに接続された複数の端末機器を前記ＩＰネットワーク経由で管理する管理サーバであって、
自らの管理対象を定義するマルチキャストグループへのマルチキャストアドレスで死活確認パケットを送信する確認部と、
前記死活確認パケットに対する応答パケットを返送した端末機器に宛てて個別にデータの取得を要求する要求部とを具備する、管理サーバ。
【請求項５】
前記複数の端末機器へのパッチ当てに必要なデータを前記マルチキャストアドレスで送信するパッチング要求部をさらに具備する、請求項４に記載の管理サーバ。
【請求項６】
前記死活確認パケットをＵＤＰ（User Datagram Protocol）で送信する、請求項４または５のいずれかに記載の管理サーバ。
【請求項７】
ＩＰ（Internet Protocol）ネットワークに接続する通信部と、
前記ＩＰネットワーク経由で、同じマルチキャストグループに参加する管理サーバからの死活確認パケットをマルチキャストアドレスで受信した場合に、前記管理サーバに応答パケットを返送する応答部と、
前記管理サーバから要求されたデータを前記管理サーバに送信するデータ送信部とを備える、端末機器。
【請求項８】
マルチキャストされたパッチ当てに必要なデータを受信してパッチ当て処理を実行し、結果を前記管理サーバに送信するパッチング処理部をさらに備える、請求項７に記載の端末機器。
【請求項９】
ＩＰ（Internet Protocol）ネットワークに接続された複数の端末機器と、前記ＩＰネットワーク経由で前記複数の端末機器を管理する管理サーバとを具備するネットワークシステムにおけるネットワーク管理方法であって、
前記管理サーバが、自らの管理対象を定義するマルチキャストグループへのマルチキャストアドレスで死活確認パケットを送信する過程と、
前記端末機器が、前記死活確認パケットを受信した場合に、前記管理サーバに応答パケットを返送する過程と、
前記管理サーバが、前記応答パケットを返送した端末機器に宛てて個別にデータの取得を要求する過程と、
前記端末機器が、前記要求されたデータを前記管理サーバに送信する過程とを具備する、ネットワーク管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ネットワークシステム、管理サーバ、端末機器、およびネットワーク管理方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＩｏＴ（Internet of Things）技術の普及により、様々なものをインターネット経由で遠隔から利用できるようになった。例えば、外出中にスマートフォンから自宅の家電機器を操作したり、工場の製造設備にセンサを設置して製造現場の様々なデータを収集し、生産の効率化につなげたりと、多様な場面でＩｏＴが活用されている。
【０００３】
ＩｏＴの活用が広がるにつれ、ネットワーク上を流れるデータの量は増大する。画像データなどサイズの大きなデータを扱う場合、通信帯域が圧迫されないよう潤沢な設備が必要になる可能性がある。また、ＩｏＴ機器は様々な場所に設置して使用できることが１つのメリットであり、サーバルームのように管理者の目の届く範囲に設置されることはあまりないことから、管理が難しくなりやすい。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１６９１４７号公報
特開２０２１－１９０８１９号公報
特開２０２１－９６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＩｏＴ機器の形態は様々であり、設置場所も様々である。ＩｏＴ技術を利用したシステムは、その規模や活用シーンによっては従来の情報システムよりも大幅にコスト面や管理面での負担が大きくなる可能性がある。
【０００６】
そこで、目的は、ＩｏＴ機器の管理負担を軽減し、これによりシステムを柔軟にスケールさせることの可能なネットワークシステム、管理サーバ、端末機器、およびネットワーク管理方法を提供することにある。
【課題を解決するための手段】
【０００７】
実施形態によれば、ネットワークシステムは、ＩＰ（Internet Protocol）ネットワークに接続された複数の端末機器と、ＩＰネットワーク経由で複数の端末機器を管理する管理サーバとを具備する。管理サーバは、確認部と、要求部とを備える。確認部は、自らの管理対象を定義するマルチキャストグループへのマルチキャストアドレスで死活確認パケットを送信する。要求部は、死活確認パケットに対する応答パケットを返送した端末機器に宛てて個別にデータの取得を要求する。複数の端末機器の各々は、応答部と、データ送信部とを備える。応答部は、死活確認パケットを受信した場合に、管理サーバに応答パケットを返送する。データ送信部は、要求されたデータを管理サーバに送信する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係わるネットワークシステムの一例を示すシステム図である。

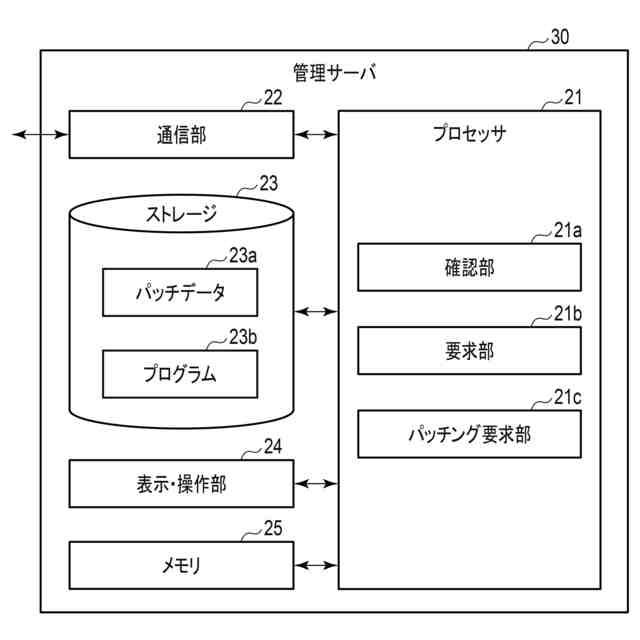

図２は、図１に示される管理サーバ一例を示す機能ブロック図である。

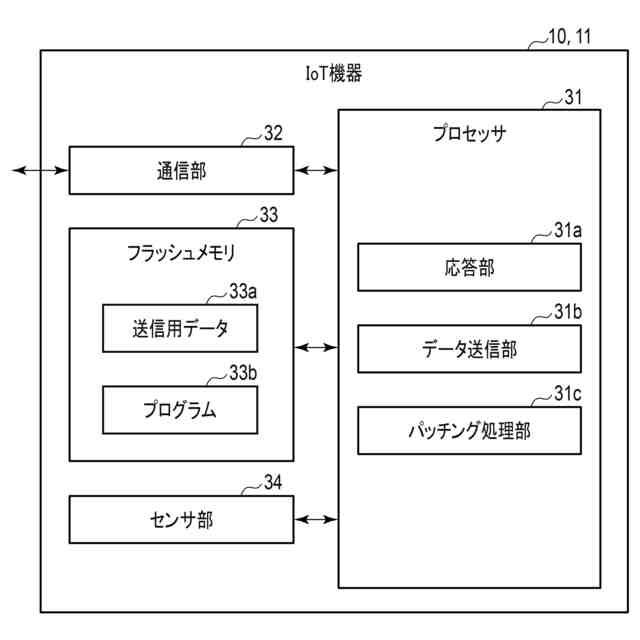

図３は、図１に示されるＩｏＴ機器の一例を示す機能ブロック図である。
図４は、実施形態におけるネットワーク管理方法を説明するための図である。
図５は、管理サーバ３０からのデータ取得要求について説明するための図である。
図６は、実施形態におけるネットワーク管理方法の一例を示すフローチャートである。

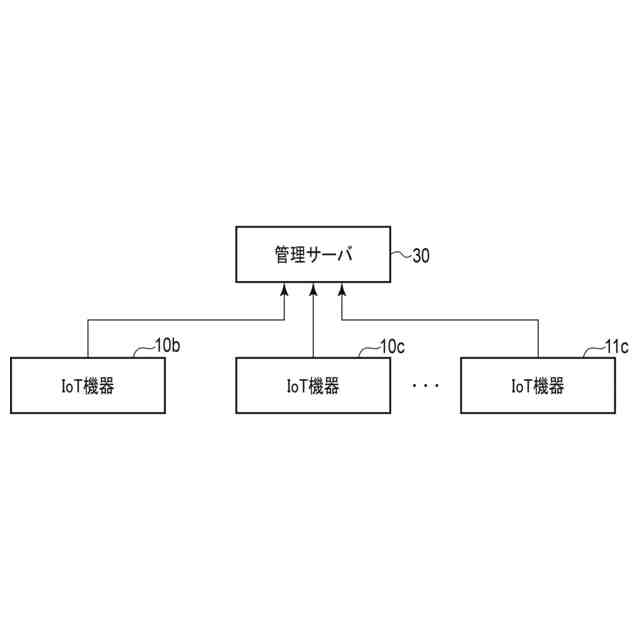

図７は、既存のネットワーク管理方法の一例を示す概念図である。
図８は、既存のネットワーク管理方法の一例を示す概念図である。
【発明を実施するための形態】
【０００９】
図１は、実施形態に係わるネットワークシステムの一例を示すシステム図である。図１において、複数のＩｏＴ機器と、管理サーバ３０と、データベースサーバ５０がＩＰ（Internet Protocol）ネットワークＮＷに接続される。
【００１０】
すなわち、ＩｏＴ機器１０ａ，１１ａを収容するハブ装置２０－１と、ＩｏＴ機器１０ｂ，１０ｃ，１１ｂ，１１ｃを収容するハブ装置２０－２とが、ルータ４０経由でＩＰネットワークＮＷに接続される。ＩｏＴ機器１０ｎ，１１ｎを収容するハブ装置２０－ｍは、ルータ４１経由でＩＰネットワークＮＷに接続される。
（【００１１】以降は省略されています）
