公開番号
2025049894
公報種別
公開特許公報(A)
公開日
2025-04-04
出願番号
2023158386
出願日
2023-09-22
発明の名称
半導体装置
出願人
株式会社東芝
,
東芝デバイス&ストレージ株式会社
代理人
弁理士法人iX
主分類
H10D
30/66 20250101AFI20250327BHJP()
要約
【課題】リーク電流を低減可能な半導体装置を提供する。
【解決手段】半導体装置は、第1電極と、前記第1電極上に設けられた半導体部分と、前記半導体部分内に設けられた絶縁部材と、前記半導体部分上の一部に設けられた第1絶縁膜と、前記半導体部分上の他の一部に設けられ、前記第1絶縁膜よりも厚い第2絶縁膜と、前記絶縁部材内に設けられた第2電極と、前記第2電極に接続され、前記絶縁部材上及び前記第2絶縁膜上に設けられ、前記第1絶縁膜上には設けられていない第1配線と、前記半導体部分上、前記絶縁部材上、及び、前記第1絶縁膜上に設けられた第3電極と、を備える。
【選択図】図4
特許請求の範囲
【請求項1】
第1電極と、
前記第1電極上に設けられた半導体部分と、
前記半導体部分内に設けられた絶縁部材と、
前記半導体部分上の一部に設けられた第1絶縁膜と、
前記半導体部分上の他の一部に設けられ、前記第1絶縁膜よりも厚い第2絶縁膜と、
前記絶縁部材内に設けられた第2電極と、
前記第2電極に接続され、前記絶縁部材上及び前記第2絶縁膜上に設けられ、前記第1絶縁膜上には設けられていない第1配線と、
前記半導体部分上、前記絶縁部材上、及び、前記第1絶縁膜上に設けられた第3電極と、
を備えた半導体装置。
続きを表示(約 960 文字)
【請求項2】
前記絶縁部材内に設けられ、前記第2電極から絶縁され、前記第3電極に接続された第4電極をさらに備えた請求項1に記載の半導体装置。
【請求項3】
前記絶縁部材は第1方向に延び、
前記絶縁部材内において、前記第2電極と前記第4電極は前記第1方向に直交する第2方向に沿って配列されており、
前記第1方向及び前記第2方向は、前記第1電極から前記第3電極に向かう第3方向に対して交差している請求項2に記載の半導体装置。
【請求項4】
前記第2絶縁膜は前記第1絶縁膜に対して、前記絶縁部材の終端側に位置する請求項1に記載の半導体装置。
【請求項5】
前記絶縁部材は、前記第1絶縁膜及び前記第2絶縁膜に接している請求項1に記載の半導体装置。
【請求項6】
前記半導体部分は、
前記第1電極に接続された第1導電型の第1半導体層と、
前記第1半導体層上の一部に設けられ、前記絶縁部材を介して前記第2電極に対向した第2導電型の第2半導体層と、
前記第2半導体層上の一部に設けられ、前記第3電極に接続された第1導電型の第3半導体層と、
を有する請求項1~5のいずれか1つに記載の半導体装置。
【請求項7】
上方から見て、前記第2半導体層は前記第1配線から離れている請求項6に記載の半導体装置。
【請求項8】
前記半導体部分はシリコンを含み、
前記絶縁部材、前記第1絶縁膜、及び、前記第2絶縁膜は、酸化シリコンを含む請求項1に記載の半導体装置。
【請求項9】
第1電極と、
前記第1電極上に設けられた第1導電型の第1半導体層と、
前記第1半導体層上の一部に設けられた第2導電型の第2半導体層と、
前記第2半導体層上の一部に設けられた第1導電型の第3半導体層と、
絶縁部材を介して前記第2半導体層に対向する第2電極と、
前記第1半導体層上に設けられ、前記第2電極に接続され、上方から見て前記第2半導体層から離れた第1配線と、
前記第3半導体層及び前記第2電極に接続された第3電極と、
を備えた半導体装置。
発明の詳細な説明
【技術分野】
【0001】
実施形態は、半導体装置に関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
縦型の電力制御用半導体装置において、トレンチ内にゲート電極を配置する場合がある。このような半導体装置において、オフ状態時のリーク電流の低減が望まれている。
【先行技術文献】
【特許文献】
【0003】
特開2021-185593号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
実施形態の目的は、リーク電流を低減可能な半導体装置を提供することである。
【課題を解決するための手段】
【0005】
実施形態に係る半導体装置は、第1電極と、前記第1電極上に設けられた半導体部分と、前記半導体部分内に設けられた絶縁部材と、前記半導体部分上の一部に設けられた第1絶縁膜と、前記半導体部分上の他の一部に設けられ、前記第1絶縁膜よりも厚い第2絶縁膜と、前記絶縁部材内に設けられた第2電極と、前記第2電極に接続され、前記絶縁部材上及び前記第2絶縁膜上に設けられ、前記第1絶縁膜上には設けられていない第1配線と、前記半導体部分上、前記絶縁部材上、及び、前記第1絶縁膜上に設けられた第3電極と、を備える。
【図面の簡単な説明】
【0006】
図1は、実施形態に係る半導体装置を示す平面図である。
図2は、図1に示すA-A’線による断面図である。
図3は、図1に示すB-B’線による断面図である。
図4は、図1に示すC-C’線による断面図である。
図5は、図1に示すD-D’線による断面図である。
図6は、図1に示すE-E’線による断面図である。
図7は、図1に示すF-F’線による断面図である。
図8は、図1に示すG-G’線による断面図である。

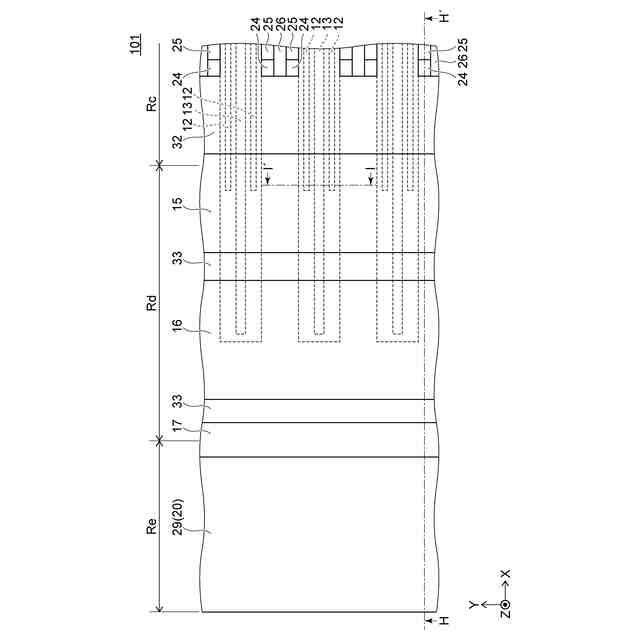

図9は、比較例に係る半導体装置を示す平面図である。
図10は、図9に示すH-H’線による断面図である。
図11は、図9に示すI-I’線による断面図である。
【発明を実施するための形態】
【0007】
<実施形態>
図1は、本実施形態に係る半導体装置を示す平面図である。

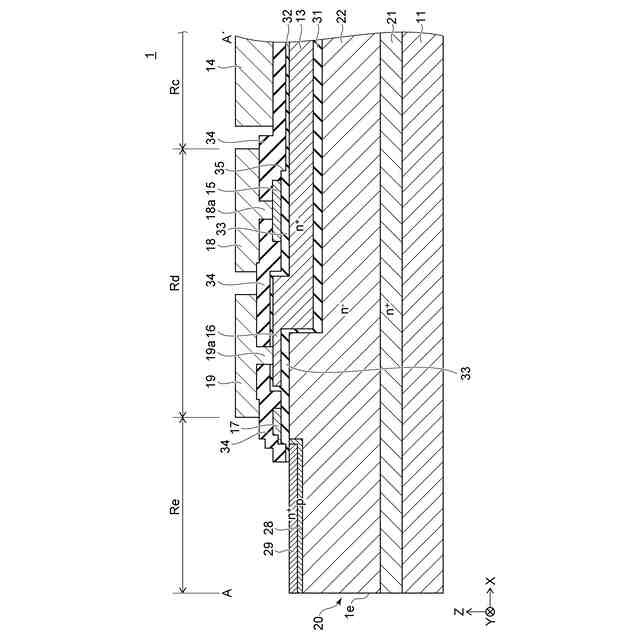

図2は、図1に示すA-A’線による断面図である。

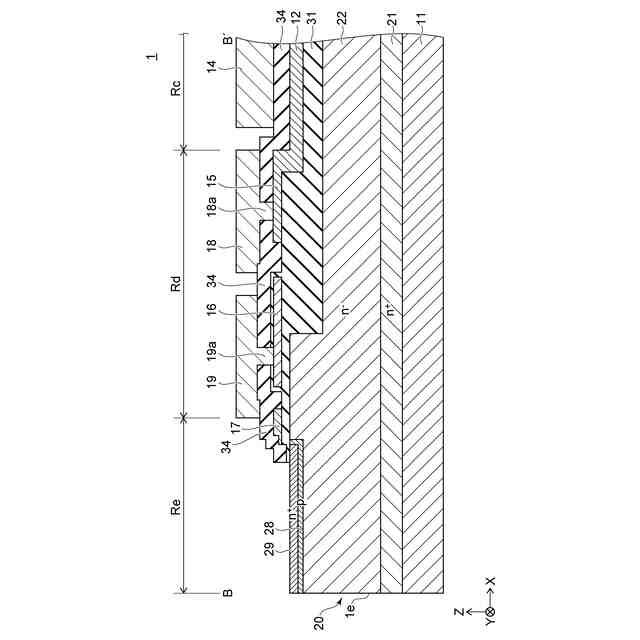

図3は、図1に示すB-B’線による断面図である。

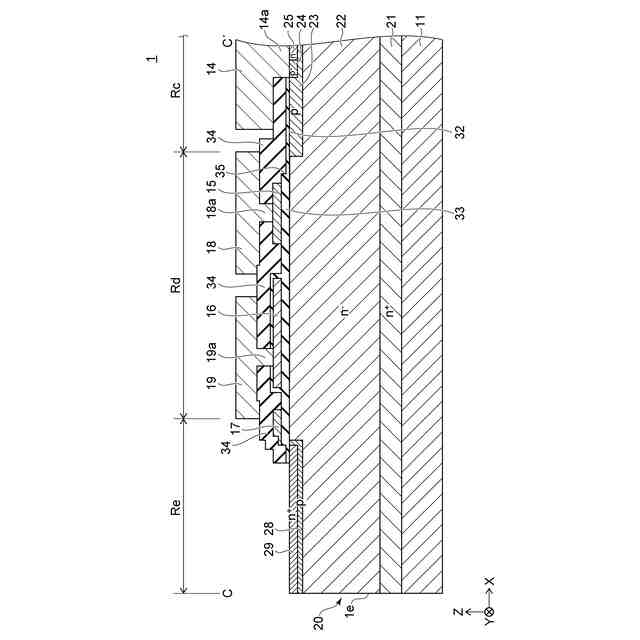

図4は、図1に示すC-C’線による断面図である。
図5は、図1に示すD-D’線による断面図である。

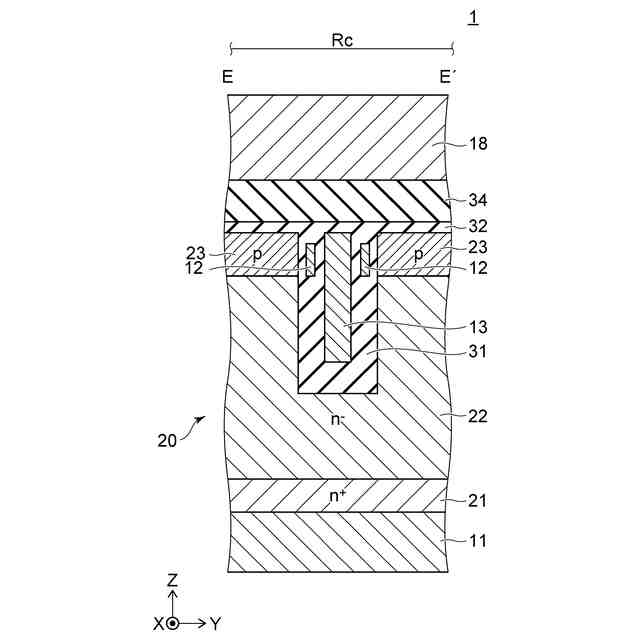

図6は、図1に示すE-E’線による断面図である。

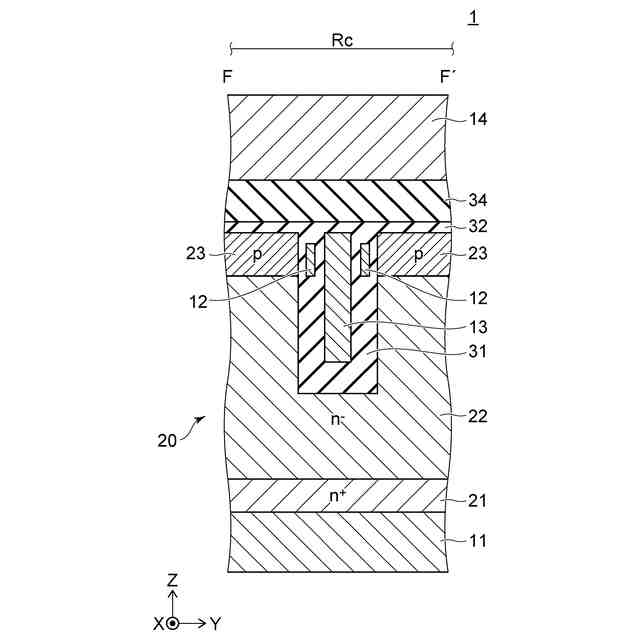

図7は、図1に示すF-F’線による断面図である。

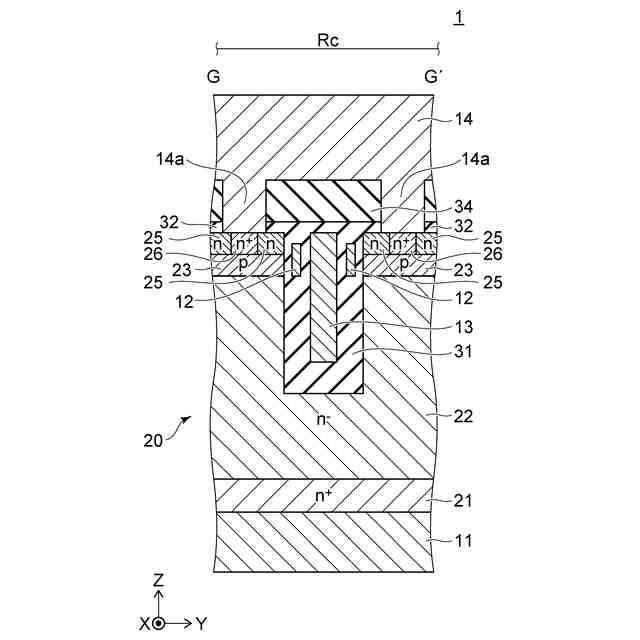

図8は、図1に示すG-G’線による断面図である。
なお、各図は模式的なものであり、適宜強調又は簡略化されている。また、同じ構成要素を表す場合であっても、図間で位置や寸法比が厳密に一致しているとは限らない。
【0008】
図1~図8に示すように、本実施形態に係る半導体装置1においては、セル領域Rc、引出領域Rd、終端領域Reが設定されている。終端領域Reは半導体装置1の端縁1eに沿って枠状に配置されている。セル領域Rcは終端領域Reに囲まれている。引出領域Rdは終端領域Reとセル領域Rcの間の領域の一部に配置されている。
【0009】
半導体装置1においては、ドレイン電極11(第1電極)、半導体部分20、ゲート電極12(第2電極)、FP(フィールドプレート)電極13(第4電極)、ソース電極14(第3電極)、ゲート引出配線15(第1配線)、FP引出配線16、終端導電膜17、ゲート配線18、FP配線19、絶縁部材31、絶縁薄膜32(第1絶縁膜)、絶縁厚膜33(第2絶縁膜)、層間絶縁膜34が設けられている。
【0010】
なお、図1においては、半導体部分20、ゲート電極12、FP電極13、ゲート引出配線15、FP引出配線16、終端導電膜17、絶縁部材31、絶縁薄膜32、及び、絶縁厚膜33を図示し、ソース電極14、ゲート配線18、FP配線19、及び、層間絶縁膜34は図示を省略している。また、図1においては、図示の左側に半導体装置1の端縁1eがあり、図示の右側に向かって、終端領域Re、引出領域Rd、セル領域Rcが配置された領域を示している。
(【0011】以降は省略されています)
