公開番号2025045945
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023154016
出願日2023-09-20
発明の名称回転電機
出願人株式会社東芝
代理人弁理士法人志賀国際特許事務所
主分類H02K 9/22 20060101AFI20250326BHJP(電力の発電,変換,配電)
要約【課題】コイルの熱をステータコアに効率的に伝達できる回転電機を提供することである。
【解決手段】実施形態の回転電機は、ステータと、ロータと、ハウジングと、カバー部材と、を持つ。ステータは、ステータコアと、コイルと、を持つ。ステータコアは、コアバック部を持つ。コアバック部は、中心軸線を中心とする円環状である。コイルは、ステータコアに装着される。コイルは、コアバック部の径方向内側に位置する。コイルは、コイル直線部と、一対のコイルエンド部と、を持つ。コイル直線部は、軸方向に沿って直線状に延びる。一対のコイルエンド部は、ステータコアの軸方向両側の端面からそれぞれ軸方向に突出する。カバー部材は、ステータに取り付けられる。カバー部材は、コイルエンド部と接触しハウジングの内周面に押し当てる。
【選択図】図1
特許請求の範囲【請求項１】
中心軸線を中心とする環状のステータと、
前記ステータの径方向内側に位置し前記中心軸線を中心として回転自在に支持されたロータと、
前記ステータおよび前記ロータを収容する筒状のハウジングと、
前記ステータに取り付けられるカバー部材と、を備え、
前記ステータは、
前記中心軸線を中心とする円環状のコアバック部を有するステータコアと、
前記ステータコアに装着されるコイルと、を有し、
前記コイルは、
前記コアバック部の径方向内側に位置し軸方向に沿って直線状に延びるコイル直線部と、
前記ステータコアの軸方向両側の端面からそれぞれ軸方向に突出する一対のコイルエンド部と、を有し、
前記カバー部材は、一方の前記コイルエンド部と接触し前記コイルエンド部を前記ハウジングの内周面に向けて屈曲させ前記ハウジングの内周面に接触させる第１カバー部を有する、
回転電機。
続きを表示（約 960 文字）【請求項２】
前記カバー部材は、前記コイル直線部の径方向内側に位置し前記コイル直線部に径方向外側の面圧を印加して前記ステータコアに接触させる第２カバー部を有する、
請求項１に記載の回転電機。
【請求項３】
前記カバー部材は、それぞれ軸方向一方側および他方側の前記コイルエンド部の軸方向外側に位置する一対の前記第１カバー部を有し、
一対の前記第１カバー部は、それぞれ前記第２カバー部の軸方向一方側および他方側の端部の径方向内側に位置する、
請求項２に記載の回転電機。
【請求項４】
前記ステータコアは、前記コアバック部から径方向内側に突出し周方向に並ぶ複数の突出部を有し、
前記コイル直線部は、周方向に隣り合う前記突出部同士の間を軸方向に沿って延び、
前記第２カバー部は、それぞれ前記突出部同士の間に位置する複数の分割部を有する、
請求項２に記載の回転電機。
【請求項５】
前記カバー部材は、
前記コイル直線部の径方向内側に位置する第２カバー部と、
それぞれ前記第２カバー部の軸方向両側の端部に繋がりそれぞれ軸方向一方側および他方側の前記コイルエンド部の軸方向外側に位置する一対の前記第１カバー部と、有し、
前記カバー部材は、前記ハウジングの内部を、前記カバー部材よりも径方向外側に位置する第１空間と、前記カバー部材よりも径方向内側に位置する第２空間と、に区画し、
前記第１空間には、前記コイルが配置され、
前記第２空間には、前記ロータが配置される、
請求項１に記載の回転電機。
【請求項６】
前記第１カバー部は、前記コイルエンド部に接触する押し当て面を有し、
前記押し当て面は、軸方向において前記ステータコアから離れるに従い径方向外側に傾斜する、
請求項１に記載の回転電機。
【請求項７】
前記カバー部材は、セラミック材料で構成される、
請求項１～６の何れか一項に記載の回転電機。
【請求項８】
前記コイルエンド部と前記ハウジングの内周面との間には絶縁部材が介在する、
請求項１に記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、回転電機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年の環境への配慮の意識の高まりとともに、推進ファンを回転電機によって駆動する航空機の開発が進められている。航空機用の回転電機は、軽量であることが求められる。このため、航空機用の回転電機の冷却機構としては、空冷式を採用することが好ましく、この場合にコイルの熱をステータコアに効率的に伝達することが求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５３２３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、コイルの熱をステータコアに効率的に伝達できる回転電機を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の回転電機は、ステータと、ロータと、ハウジングと、カバー部材と、を持つ。ステータは、中心軸線を中心とする環状である。ロータは、ステータの径方向内側に位置する。ロータは、中心軸線を中心として回転自在に支持される。ハウジングは、ステータおよびロータを収容する。ハウジングは、筒状である。カバー部材は、ステータに取り付けられる。ステータは、ステータコアと、コイルと、を持つ。ステータコアは、コアバック部を持つ。コアバック部は、中心軸線を中心とする円環状である。コイルは、ステータコアに装着される。コイルは、コアバック部の径方向内側に位置する。コイルは、コイル直線部と、一対のコイルエンド部と、を持つ。コイル直線部は、軸方向に沿って直線状に延びる。一対のコイルエンド部は、ステータコアの軸方向両側の端面からそれぞれ軸方向に突出する。カバー部材は、第１カバー部を持つ。第１カバー部は、一方のコイルエンド部と接触しコイルエンド部をハウジングの内周面に向けて屈曲させハウジングの内周面に接触させる。
【図面の簡単な説明】
【０００６】

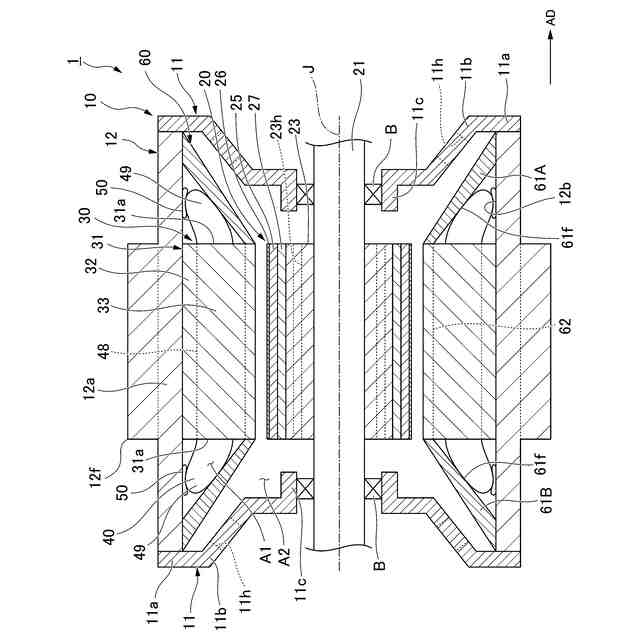

実施形態にかかる回転電機の中心軸線に沿う断面図。

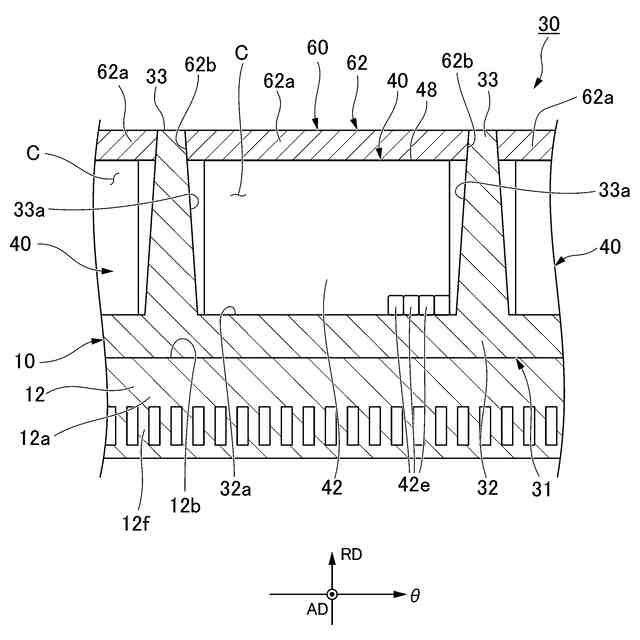

実施形態にかかる回転電機の備えるステータの断面模式図。

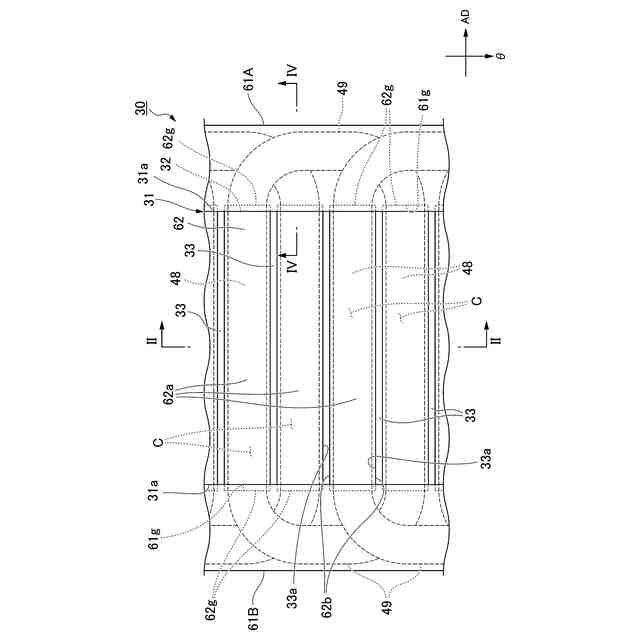

実施形態にかかる回転電機の備えるステータを径方向内側から見た模式図。

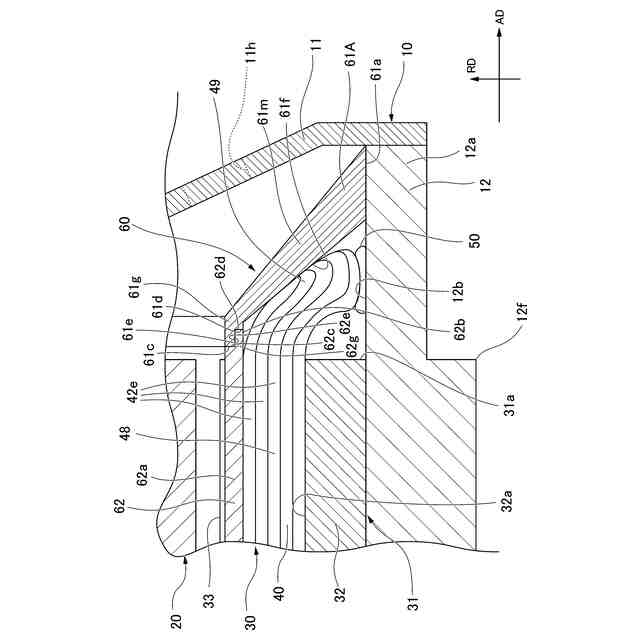

図３のＩＶ－ＩＶ線に沿う実施形態にかかる回転電機の断面図。

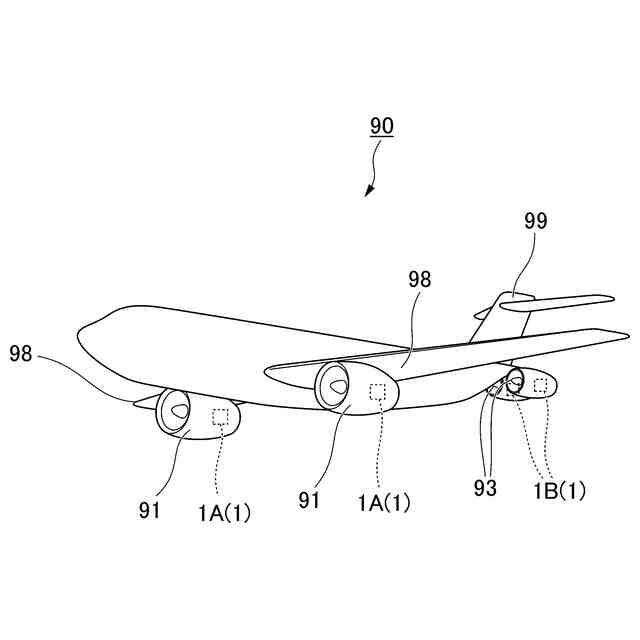

航空機の構成例を示す模式図。
【発明を実施するための形態】
【０００７】
以下、実施形態の回転電機を、図面を参照して説明する。
回転電機は適宜仕様等に合わせて設計変更ができる。そのため、回転電機に含まれる各部材の形状等は任意に変更でき、図面での形状、個数などは一例である。
【０００８】
図１は、本実施形態の回転電機１の中心軸線Ｊに沿う断面図である。
以下の説明において、中心軸線Ｊに平行な方向を単に「軸方向」と呼び、中心軸線Ｊを中心とする径方向を単に「径方向」と呼び、中心軸線Ｊを中心とする周方向を単に「周方向θ」と呼ぶ。また、各図には必要に応じて、軸方向ＡＤ、径方向ＲＤ、および周方向θを図示する。各図において、軸方向ＡＤの矢印が向く方向を「軸方向一方側（＋ＡＤ）」と呼び、その反対方向を「軸方向他方側（－ＡＤ）」と呼ぶ。また、径方向ＲＤの矢印が向く方向であって中心軸線Ｊに近づく方向を「径方向内側（＋ＲＤ）」と呼び、その反対方向を「径方向外側（－ＲＤ）」と呼ぶ。
【０００９】
回転電機１は、例えば、中心軸線Ｊを中心とする環状のステータ３０と、ステータ３０の径方向内側に位置するロータ２０と、ステータ３０およびロータ２０を収容する筒状のハウジング１０と、ステータ３０に取り付けられるカバー部材６０と、を備える。本実施形態の回転電機１は、ロータ２０がステータ３０の径方向内側に位置するインナーロータ型の回転電機である。
【００１０】
ハウジング１０は、例えば、軸方向に沿って延びステータ３０を径方向外側から囲むハウジング本体１２と、ハウジング本体１２の軸方向一方側および他方側の端部にそれぞれ固定されるベアリングホルダ１１とを有する。
（【００１１】以降は省略されています）
