公開番号2025062701
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023171891
出願日2023-10-03
発明の名称X線CT装置
出願人富士フイルム株式会社
代理人ポレール弁理士法人
主分類A61B 6/42 20240101AFI20250408BHJP(医学または獣医学;衛生学)
要約【課題】被検体の体軸方向に多列化されたX線検出器の製造工数を低減可能なX線CT装置を提供する。
【解決手段】被検体にX線を照射するX線源と、前記被検体を透過するX線を検出するX線検出器と、前記X線検出器から出力される電気信号に基づいて複数の投影データを得る信号処理部と、前記投影データを用いて断層画像を生成する画像生成部を備えるX線CT装置であって、前記X線検出器は、チャネル方向に配列される複数の検出器モジュールを備え、前記検出器モジュールは前記被検体の体軸方向に並べられるサブ検出器モジュールを備え、前記サブ検出器モジュールは、散乱線を除去する一つのコリメータに対して、X線を電気信号に変換する複数のタイリングモジュールが対応付けられて構成されることを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
被検体にＸ線を照射するＸ線源と、前記被検体を透過するＸ線を検出するＸ線検出器と、前記Ｘ線検出器から出力される電気信号に基づいて複数の投影データを得る信号処理部と、前記投影データを用いて断層画像を生成する画像生成部を備えるＸ線ＣＴ装置であって、
前記Ｘ線検出器は、チャネル方向に配列される複数の検出器モジュールを備え、
前記検出器モジュールは前記被検体の体軸方向に並べられるサブ検出器モジュールを備え、
前記サブ検出器モジュールは、散乱線を除去する一つのコリメータに対して、Ｘ線を電気信号に変換する複数のタイリングモジュールが対応付けられて構成されることを特徴とするＸ線ＣＴ装置。
続きを表示（約 660 文字）【請求項２】
請求項１に記載のＸ線ＣＴ装置であって、
前記タイリングモジュールは、アナログ信号をデジタル信号に変換するＡＤ変換部を有し、
前記複数のタイリングモジュールを支持する基板をさらに備え、前記基板は熱伝導率が比較的大きい材質であることを特徴とするＸ線ＣＴ装置。
【請求項３】
請求項２に記載のＸ線ＣＴ装置であって、
前記ＡＤ変換部を制御する制御基板と、前記制御基板が固定される基板取付部をさらに備え、
前記基板取付部は熱伝導率が比較的大きい材質であることを特徴とするＸ線ＣＴ装置。
【請求項４】
請求項３に記載のＸ線ＣＴ装置であって、
前記基板取付部には、前記制御基板を前記Ｘ線から保護する遮蔽部が設けられることを特徴とするＸ線ＣＴ装置。
【請求項５】
請求項４に記載のＸ線ＣＴ装置であって、
前記遮蔽部は、前記サブ検出器モジュールの隙間に配置されることを特徴とするＸ線ＣＴ装置。
【請求項６】
請求項１に記載のＸ線ＣＴ装置であって、
前記サブ検出器モジュールを支持する支持ブロックをさらに備え、前記支持ブロックは熱伝導率が比較的大きい材質であることを特徴とするＸ線ＣＴ装置。
【請求項７】
請求項１に記載のＸ線ＣＴ装置であって、
前記タイリングモジュールは、前記チャネル方向と前記体軸方向との少なくとも一方の方向に並べられることを特徴とするＸ線ＣＴ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｘ線ＣＴ（Computed Tomography）装置に搭載されるＸ線検出器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
Ｘ線ＣＴ装置は、被検体を透過するＸ線を様々な方向から検出することで得られる複数の投影データを用いて、被検体の断層画像を生成する装置である。Ｘ線ＣＴ装置によって生成される断層画像は、医用画像として、被検体の診断に用いられる。Ｘ線ＣＴ装置では、短時間で広範囲の撮影を可能にするため、被検体の体軸方向にＸ線検出器が多列化される。
【０００３】
特許文献１には、被検体の体軸方向にＸ線検出器を多列化するために、散乱線を除去するコリメータとＸ線を電気信号に変換するタイリングモジュールとを１対１に対応させたコンポーネントを被検体の体軸方向に並べることが開示される
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１６／０１７００３８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら特許文献１では、Ｘ線検出器をより多列化するときの製造工数に対する配慮が不十分である。コリメータとタイリングモジュールとを一対一に対応させたコンポーネントを被検体の体軸方向に並べる場合、タイリングモジュールの数に応じた数のコリメータを位置合わせする必要が生じて製造工数が増す。
【０００６】
そこで本発明の目的は、被検体の体軸方向に多列化されたＸ線検出器の製造工数を低減可能なＸ線ＣＴ装置を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明は、被検体にＸ線を照射するＸ線源と、前記被検体を透過するＸ線を検出するＸ線検出器と、前記Ｘ線検出器から出力される電気信号に基づいて複数の投影データを得る信号処理部と、前記投影データを用いて断層画像を生成する画像生成部を備えるＸ線ＣＴ装置であって、前記Ｘ線検出器は、チャネル方向に配列される複数の検出器モジュールを備え、前記検出器モジュールは前記被検体の体軸方向に並べられるサブ検出器モジュールを備え、前記サブ検出器モジュールは、散乱線を除去する一つのコリメータに対して、Ｘ線を電気信号に変換する複数のタイリングモジュールが対応付けられて構成されることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、被検体の体軸方向に多列化されたＸ線検出器の製造工数を低減可能なＸ線ＣＴ装置を提供することができる。
【図面の簡単な説明】
【０００９】

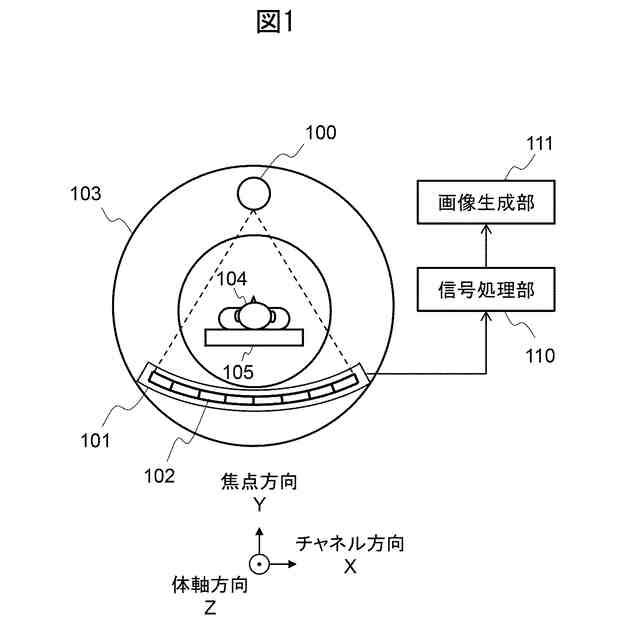

Ｘ線ＣＴ装置の全体構成を示す図である。

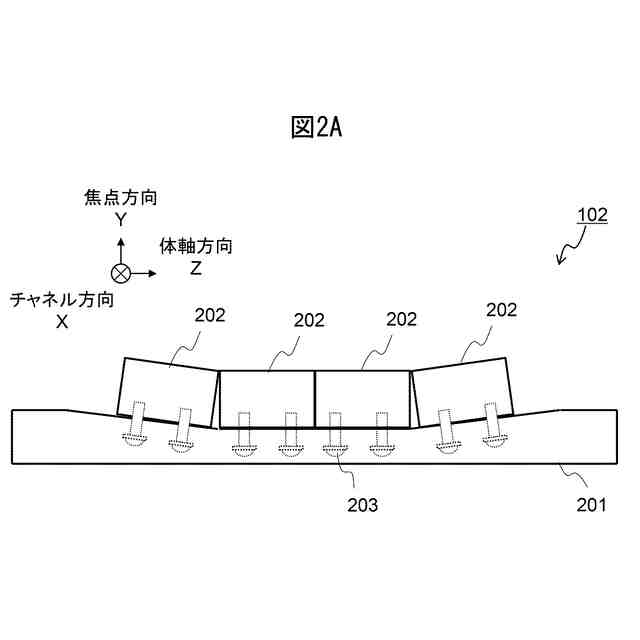

検出器モジュールの構成の一例を示す図である。

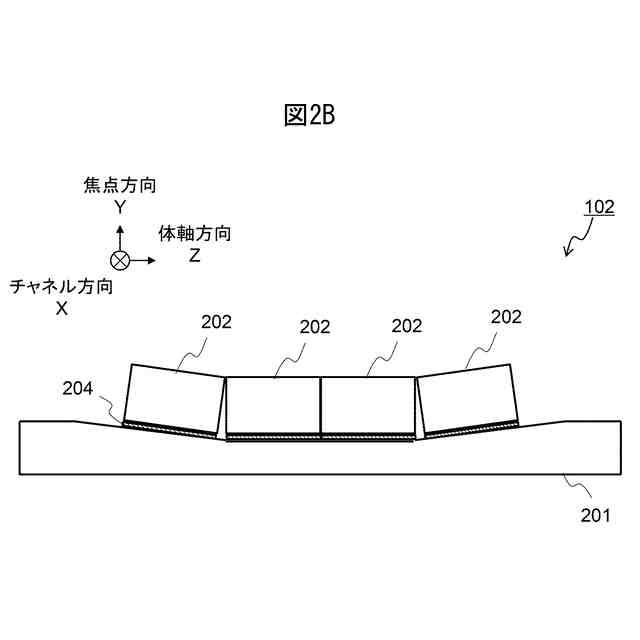

検出器モジュールの構成の他の例を示す図である。

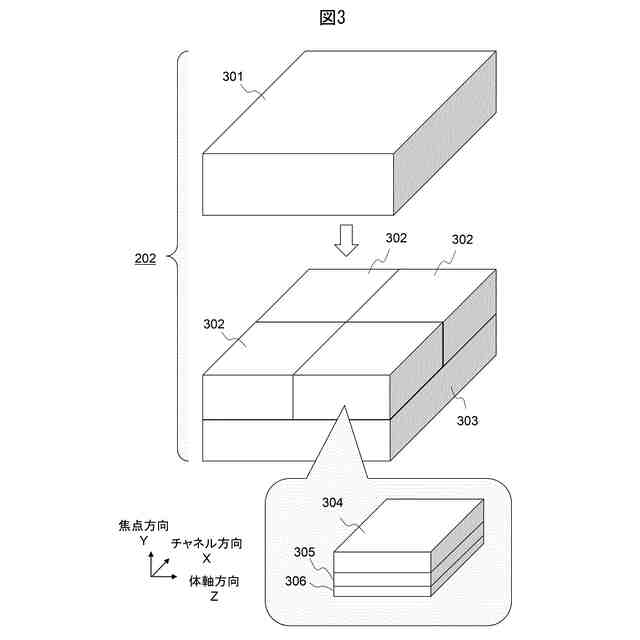

サブ検出器モジュールの構成の一例を示す斜視図である。

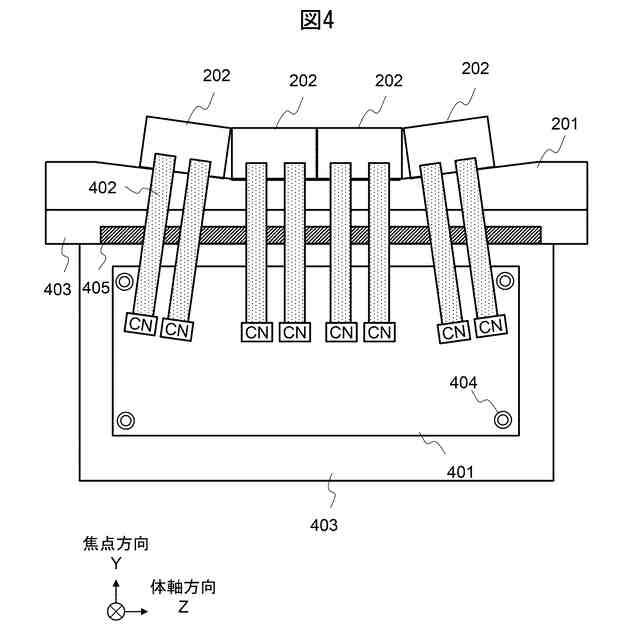

サブ検出器モジュールと制御基板との接続の一例を示す図である。

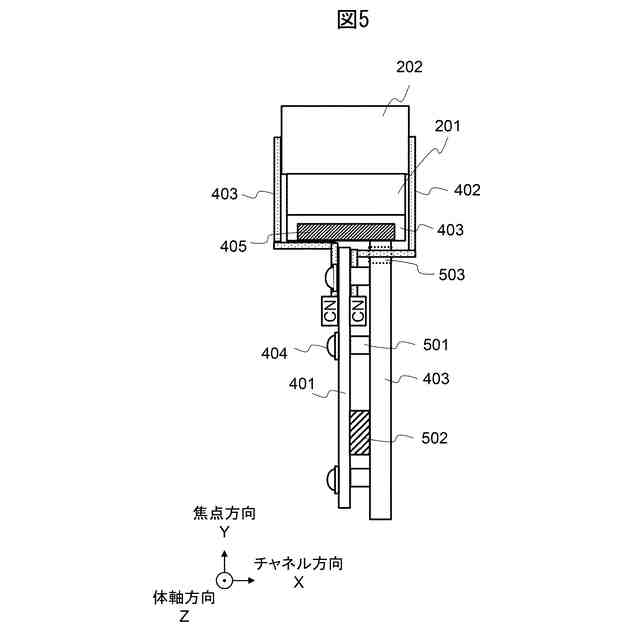

サブ検出器モジュールと制御基板との接続の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面に従って本発明に係るＸ線ＣＴ装置の実施例について説明する。なお、以下の説明及び添付図面では、同一の機能構成を有する構成要素については、同一の符号を付することにより重複説明を省略する。
【実施例】
（【００１１】以降は省略されています）
