公開番号2025062386
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171413
出願日2023-10-02
発明の名称偏光光学素子、光学機器及び表示装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 5/02 20060101AFI20250407BHJP(光学)
要約【課題】防眩性及び反射防止性を備え、環境耐久性が高い偏光光学素子を提供することを目的とする。
【解決手段】偏光光学素子は、基材と、基材の表面に設けられ、第1の方向に延在し、第1の方向と交差する第2の方向に周期的に配列する複数の凸部を含む周期構造とを有し、凸部の頂部に第1の方向の長さが互いに異なる複数の凹部が設けられ、複数の凹部は、第1の凹部と、第1の凹部と第1の方向において隣接する第2の凹部と、第2の凹部と第1の方向において隣接する第3の凹部とを含み、第1の凹部の第1の方向の長さは、凸部が第2の方向に配列する周期より長く、第1の凹部と前第2の凹部との間の第1の方向の距離は、第2の凹部と第3の凹部との間の第1の方向の距離と異なる。
【選択図】図1B
特許請求の範囲【請求項１】
基材と、
前記基材の表面に設けられ、第１の方向に延在し、前記第１の方向と交差する第２の方向に周期的に配列する複数の凸部を含む周期構造とを有し、
前記凸部の頂部に前記第１の方向の長さが互いに異なる複数の凹部が設けられ、
前記複数の凹部は、第１の凹部と、前記第１の凹部と前記第１の方向において隣接する第２の凹部と、前記第２の凹部と前記第１の方向において隣接する第３の凹部とを含み、
前記第１の凹部の前記第１の方向の長さは、前記凸部が前記第２の方向に配列する周期より長く、
前記第１の凹部と前記第２の凹部との間の前記第１の方向の距離は、前記第２の凹部と前記第３の凹部との間の前記第１の方向の距離と異なる
ことを特徴とする偏光光学素子。
続きを表示（約 990 文字）【請求項２】
前記複数の凹部は、前記第１の凹部と前記第２の方向において隣接する第４の凹部と、前記第４の凹部と前記第２の方向において隣接する第５の凹部とを含み、
前記第１の凹部の中心と前記第４の凹部の中心との間の前記第１の方向の距離は、前記第４の凹部の中心と前記第５の凹部の中心との間の前記第１の方向の距離と異なる
ことを特徴とする請求項１に記載の偏光光学素子。
【請求項３】
前記複数の凹部は、前記第１の方向の長さが互いに異なる
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項４】
前記複数の凹部は、前記第１の方向に異なる間隔を空けて配置されている
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項５】
前記複数の凸部は、第１の凸部と、前記第１の凸部と前記第２の方向において隣接する第２の凸部とを含み、
前記第１の凸部の前記頂部に設けられた前記複数の凹部は、前記第２の凸部の前記頂部に設けられた前記複数の凹部と配置が異なる
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項６】
前記第１の凹部の前記第１の方向の長さが、前記周期の１．６倍以上１６．６倍以下である
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項７】
前記複数の凹部の前記第２の方向の長さの平均が、前記凸部の前記第２の方向の幅Ｌ以下である
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項８】
前記偏光光学素子を前記偏光光学素子の光学面の法線方向から観察したとき、前記周期をＰ、前記凸部の前記第２の方向の幅をＬとして、前記偏光光学素子の表面積に占める前記凹部の面積の割合が比Ｌ／Ｐより小さい
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項９】
前記凹部の深さが、前記凸部の間の深さよりも浅い
ことを特徴とする請求項１又は２に記載の偏光光学素子。
【請求項１０】
前記基材及び前記周期構造は、同一の材料から構成されている
ことを特徴とする請求項１又は２に記載の偏光光学素子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、偏光光学素子、光学機器及び表示装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液晶表示装置、タッチ式表示装置等の表示装置に用いられる偏光光学素子は、表面に蛍光灯、太陽光等の外部光が反射することで視認性が著しく低下する。また、表示装置を正面から見たときに、偏光光学素子を透過した光が非常に眩しく見えることがある。このため、表示装置の偏光光学素子表面には、微細凹凸構造や微細粒子を用いた防眩機能や反射防止機能を設けることが一般的である。
【０００３】
例えば、特許文献１には、表示装置の視認性を向上させることを目的として偏光光学素子表面に透明性微粒子を分散させた防眩層を積層することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－５８６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の技術では、高温環境下、高湿環境下等の使用環境によっては、偏光光学素子表面の積層膜の内部応力が大きくなり、積層膜にクラックが発生する虞があった。
【０００６】
そこで、本発明は、防眩性及び反射防止性を備え、環境耐久性が高い偏光光学素子を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一観点によれば、基材と、前記基材の表面に設けられ、第１の方向に延在し、前記第１の方向と交差する第２の方向に周期的に配列する複数の凸部を含む周期構造とを有し、前記凸部の頂部に前記第１の方向の長さが互いに異なる複数の凹部が設けられ、前記複数の凹部は、第１の凹部と、前記第１の凹部と前記第１の方向において隣接する第２の凹部と、前記第２の凹部と前記第１の方向において隣接する第３の凹部とを含み、前記第１の凹部の前記第１の方向の長さは、前記凸部が前記第２の方向に配列する周期より長く、前記第１の凹部と前記第２の凹部との間の前記第１の方向の距離は、前記第２の凹部と前記第３の凹部との間の前記第１の方向の距離と異なる偏光光学素子が提供される。
【発明の効果】
【０００８】
本発明によれば、偏光光学素子の環境耐久性と、防眩性及び反射防止性との両立を実現することができる。
【図面の簡単な説明】
【０００９】

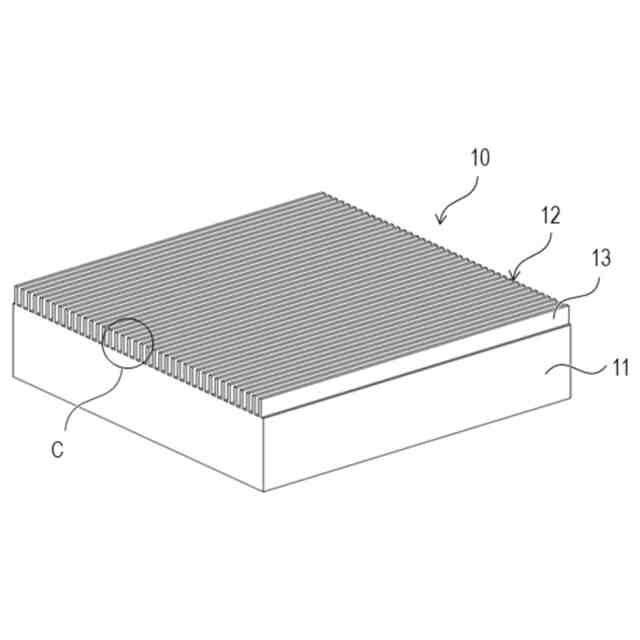

第１実施形態に係る光学素子を示す斜視図である。

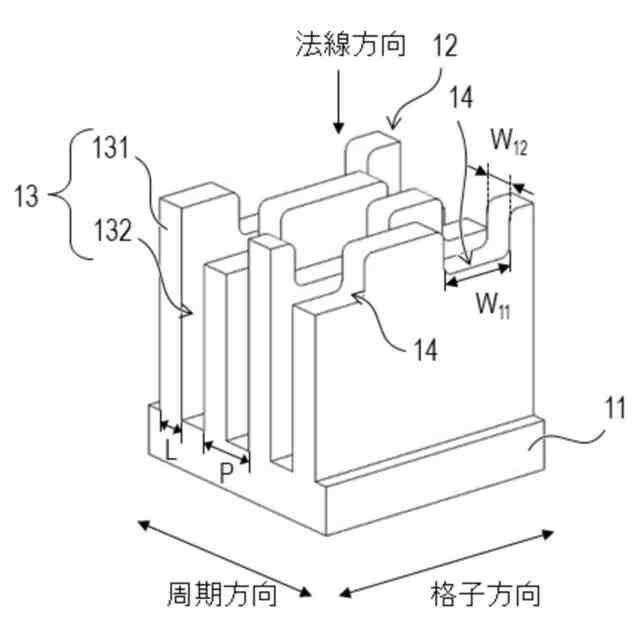

図１Ａ中の円で囲まれた部分を拡大して示す斜視図である。

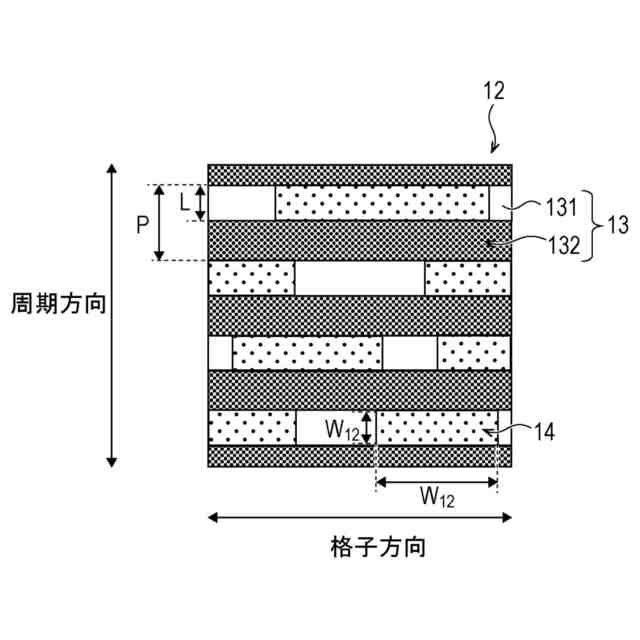

図１Ｂを光学面の法線方向から観察した平面図である。

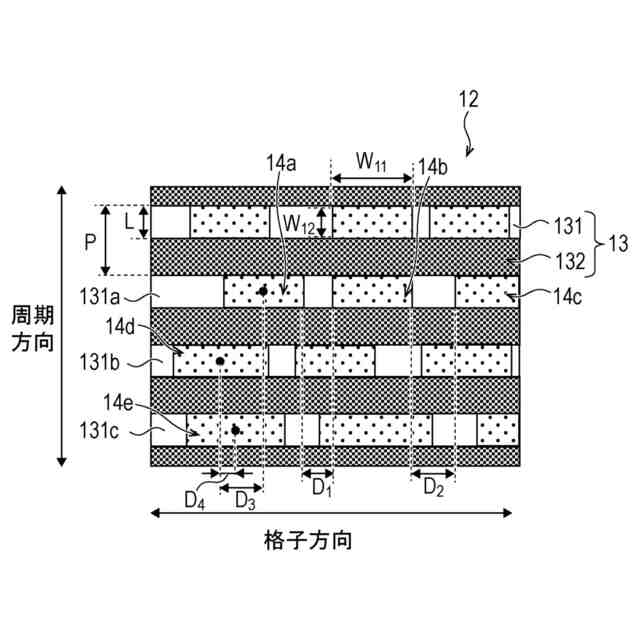

第１実施形態に係る光学素子を光学面の法線方向から観察した平面視における複数の微細凹部の配置例を示す平面図である。
第１実施形態に係る光学素子における格子構造の形状例を示す斜視図である。

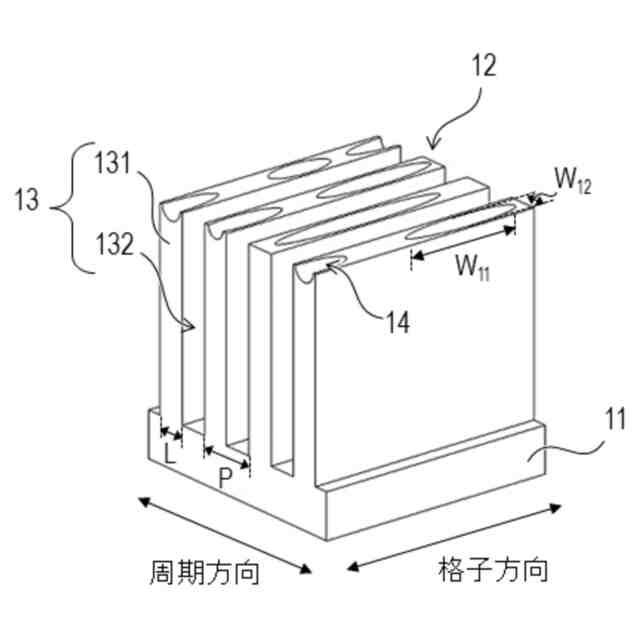

第１実施形態に係る光学素子における微細凹部の形状例を示す斜視図である。

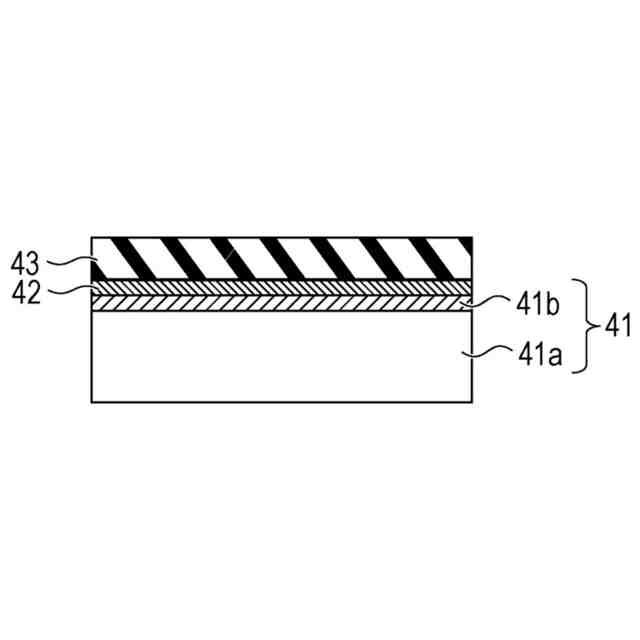

第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
第１実施形態に係る光学素子の製造方法を示す断面図である。
実施例１の光学素子を光学面の法線方向からＳＥＭにより観察した写真である。
実施例１の光学素子を光学面の斜め方向からＳＥＭにより観察した写真である。
第２実施形態に係る表示装置を示す断面図である。
第２実施形態に係る表示装置における外部からの入射光及び内部からの出射光を説明する説明図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本発明を実施するための形態を説明する。ただし、以下に説明する形態は、発明のいくつかの実施形態であって、これに限定されるものではない。そして、共通する構成を複数の図面を相互に参照して説明し、共通の符号を付した構成については適宜説明を省略する。同じ名称で称される複数の構成については、それぞれ、第１の構成、第２の構成というように名称の前に「第〇」を付けて区別することがある。また、符号については、共通の符号の後に小文字のアルファベットを付して複数の構成を区別することがある。
（【００１１】以降は省略されています）
