公開番号2025061491
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025007704,2024013936
出願日2025-01-20,2020-12-17
発明の名称入力装置、ゲームコントローラ、情報処理装置
出願人任天堂株式会社
代理人個人,個人,個人
主分類G06F 3/0338 20130101AFI20250403BHJP(計算;計数)
要約【課題】操作部材の操作を検出する新たな手法を提供する。
【解決手段】コントローラは開口を有するハウジングと、開口から一部が露出される操作部材とを備える。操作部材は、開口から露出され、ユーザによって操作されるキートップと、キートップから下方に延びる軸部と、軸部から突出する突出部とを有する。また、ハウジング内には、操作部材が傾倒されたときに、操作部材の突出部が接触する台座が設けられる。突出部が台座に接触することにより操作部材の傾倒が制限される。また、台座の上に圧力を検出するためのセンサが設けられる。
【選択図】図23

特許請求の範囲【請求項１】
開口を有するハウジングと、当該開口から一部が露出し、当該開口の周縁方向に移動可能な操作部材とを備え、
前記操作部材は、
前記開口から露出され、ユーザにより操作されるキートップと、
前記キートップから前記開口を通って前記ハウジング内部に延びる軸部と、
前記ハウジング内部に位置する第１部分とを有し、
前記ハウジングの内部に設けられ、前記操作部材が前記開口の周縁方向に移動した場合に、前記第１部分が接触することで前記移動を制限する第２部分と、
前記第１部分または前記第２部分に設けられ、前記第１部分と前記第２部分との接触によって加わる力に応じた出力をする第１センサと、を更に備え、
前記操作部材が第１方向に移動した場合、当該第１方向側において、前記第１部分と前記第２部分とが接触する、入力装置。
続きを表示（約 680 文字）【請求項２】
前記操作部材の移動方向を検出する第２センサをさらに備える、請求項１に記載の入力装置。
【請求項３】
前記第１部分と前記第２部分とは、前記第１センサを介して接触する、請求項１又は２に記載の入力装置。
【請求項４】
前記第１部分は、前記軸部の中心から離れる方向、かつ前記ハウジングの内部方向に突出する、請求項１から３の何れかに記載の入力装置。
【請求項５】
前記操作部材が前記開口の周縁方向に移動した場合に、前記第１部分の先端が前記第２部分に接触する、請求項１から４の何れかに記載の入力装置。
【請求項６】
前記第１部分の先端は丸みを帯びた形状である、請求項５に記載の入力装置。
【請求項７】
前記第２部分は、前記第１部分が接触する接触面と、当該接触面から前記ハウジングの外側方向に延びる壁部とを有する、請求項１から６の何れかに記載の入力装置。
【請求項８】
前記壁部は、前記接触面のうち前記軸部の中心側の端部に設けられる、請求項７に記載の入力装置。
【請求項９】
前記操作部材が前記開口の任意の周縁方向に移動したとしても、前記第１部分は前記第２部分に接触する、請求項１から８の何れかに記載の入力装置。
【請求項１０】
前記第１部分のうち前記第２部分に接触する部分は円形状であり、
前記第２部分のうち前記第１部分に接触する部分は円形状である、請求項９に記載の入力装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、入力装置、ゲームコントローラ、情報処理装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

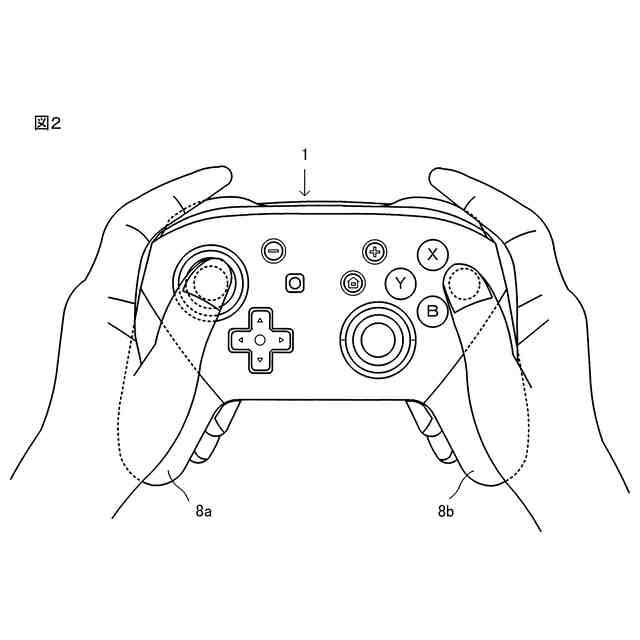

従来より、多方向入力部を備えるゲームコントローラが存在する。例えば、特許文献１に記載のコントローラは、多方向入力部としてアナログスティックを備え、コントローラのハウジングに設けられた開口からアナログスティックが露出され、ユーザによってアナログスティックが操作される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－６１２２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、操作部材の操作を検出する新たな手法を提供することである。
【課題を解決するための手段】
【０００５】
上記の課題を解決すべく、本発明は、以下の構成を採用した。
【０００６】
本発明の一例は、開口を有するハウジングと、当該開口から一部が露出し、当該開口の周縁方向に移動可能な操作部材とを備える入力装置であって、前記操作部材は、前記開口から露出され、ユーザにより操作されるキートップと、前記キートップから前記開口を通って前記ハウジング内部に延びる軸部と、前記ハウジング内部に位置する第１部分とを有し、前記入力装置は、前記ハウジングの内部に設けられ、前記操作部材が前記開口の周縁方向に移動した場合に、前記第１部分が接触することで前記移動を制限する第２部分と、前記第１部分または前記第２部分に設けられ、前記第１部分と前記第２部分との接触によって加わる力に応じた出力をする第１センサと、を更に備える。
【０００７】
上記によれば、操作部材が開口の周縁方向に移動した場合に、操作部材の第１部分がハウジング内部の第２部分に接触することで、操作部材の動きが制限される。また、第１部分と第２部分との接触によって加わる力に応じた出力をするセンサを備えるため、当該センサの出力を用いて入力を行うことができる。
【０００８】
また、他の構成では、前記操作部材の移動方向を検出する第２センサをさらに備えてもよい。
【０００９】
また、他の構成では、前記第１部分と前記第２部分とは、前記第１センサを介して接触してもよい。
【００１０】
また、他の構成では、前記第１部分は、前記軸部の中心から離れる方向、かつ前記ハウジングの内部方向に突出してもよい。
（【００１１】以降は省略されています）
