公開番号2025092577
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025052968,2024008495
出願日2025-03-27,2016-06-08
発明の名称ゲームコントローラ
出願人任天堂株式会社
代理人個人,個人,個人
主分類A63F 13/24 20140101AFI20250612BHJP(スポーツ;ゲーム;娯楽)
要約【課題】コントローラにおいて入力部等を効率良く配置する。

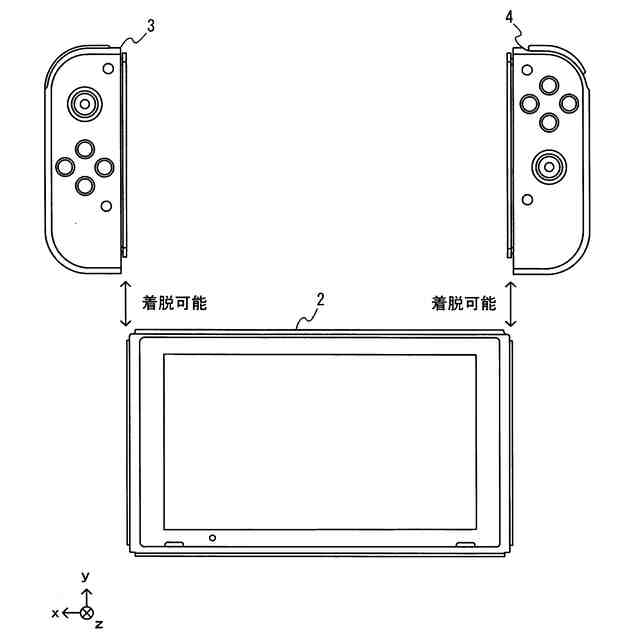

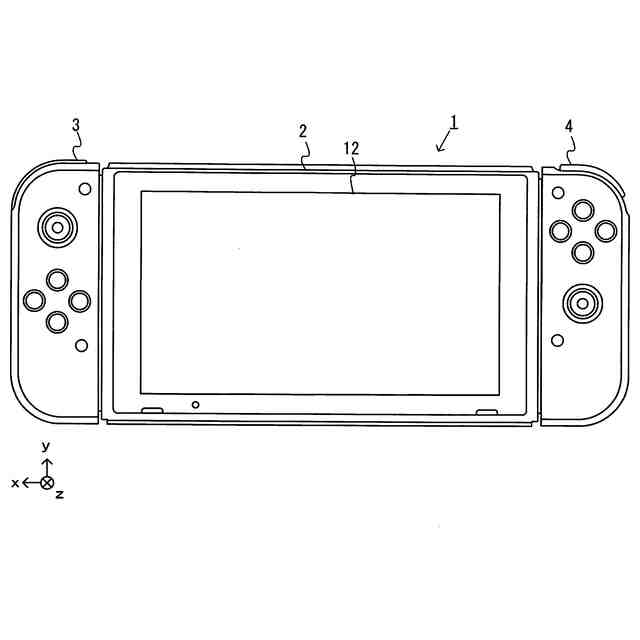

【解決手段】ゲームコントローラは、ゲーム処理を実行可能であって本体装置側スライド部材を備える本体装置に装着可能である。ゲームコントローラは、コントローラ側スライド部材を備える。コントローラ側スライド部材は、ゲームコントローラの所定面から突出して設けられ、本体装置側スライド部材に対して所定のスライド方向にスライド可能に係合することが可能である。コントローラ側スライド部材は、所定面と実質的に同じ向きの面であって、所定面との間の距離が相対的に短く、スライド方向に実質的に垂直な方向における一端から他端まで設けられる下段面と、所定面との間の距離が相対的に長い上段面とを有している。ゲームコントローラは、第1操作部を備える。第1操作部は、下段面に設けられ、上段面よりも突出しないように設けられる。
【選択図】図14

特許請求の範囲【請求項１】
第１装置側装着機構と第２装置側装着機構とを備える装置にそれぞれ着脱可能な第１ゲームコントローラと第２ゲームコントローラとを含むゲームコントローラセットであって、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの前面に、方向入力を受け付ける第１入力部と、当該第１入力部よりも下方に設けられ４つのボタンからなる１組の操作ボタンまたは十字キーである第２入力部と、を備え、
前記第１ゲームコントローラの側面のうち右側に面する第１側面に、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第１装置側装着機構に着脱可能な第１装着機構と、第３入力部と、当該第３入力部よりも下方に設けられた第４入力部と、を備え、
前記第１ゲームコントローラの側面のうち上側に面する第２側面に第５入力部を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの前面に、方向入力を受け付ける第６入力部と、当該第６入力部よりも上方に設けられ４つのボタンからなる１組の操作ボタンまたは十字キーである第７入力部と、を備え、
前記第２ゲームコントローラの側面のうち左側に面する第３側面に、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第２装置側装着機構に着脱可能な第２装着機構と、第８入力部と、当該第８入力部よりも下方に設けられた第９入力部と、を備え、
前記第２ゲームコントローラの側面のうち上側に面する第４側面に第１０入力部を備える、
ゲームコントローラセット。
続きを表示（約 5,200 文字）【請求項２】
第１装置側装着機構と第２装置側装着機構とを備える装置にそれぞれ着脱可能な第１ゲームコントローラと第２ゲームコントローラとを含むゲームコントローラセットであって、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの前面に、第１入力部と、当該第１入力部よりも下方に設けられた第２入力部と、を備え、
前記第１ゲームコントローラの側面のうち右側に面する第１側面に、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第１装置側装着機構に着脱可能な第１装着機構と、第３入力部と、当該第３入力部よりも下方に設けられた第４入力部と、を備え、
前記第１ゲームコントローラの側面のうち上側に面する第２側面に第５入力部を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの前面に、前記第１入力部と同種の第６入力部と、当該第６入力部よりも上方に設けられ前記第２入力部と同種の第７入力部と、を備え、
前記第２ゲームコントローラの側面のうち左側に面する第３側面に、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第２装置側装着機構に着脱可能な第２装着機構と、第８入力部と、当該第８入力部よりも下方に設けられた第９入力部と、を備え、
前記第２ゲームコントローラの側面のうち上側に面する第４側面に第１０入力部を備える、
ゲームコントローラセット。
【請求項３】
前記第２側面は、前記第１側面の反対側の第５側面と接続し丸みを帯びた形状である第１接続部を含み、
前記第５入力部は当該第１接続部に設けられ、
前記第４側面は、前記第３側面の反対側の第６側面と接続し丸みを帯びた形状である第２接続部を含み、
前記第１０入力部は当該第２接続部に設けられる、
請求項１または請求項２に記載のゲームコントローラセット。
【請求項４】
前記第１ゲームコントローラの上下方向に関して、前記第３入力部は中央よりも上方に設けられ、前記第４入力部は前記中央よりも下方に設けられ、
前記第２ゲームコントローラの上下方向に関して、前記第８入力部は中央よりも上方に設けられ、前記第９入力部は前記中央よりも下方に設けられる、
請求項１から請求項３のいずれか１項に記載のゲームコントローラセット。
【請求項５】
前記第１ゲームコントローラは、当該第１ゲームコントローラの前面において、上下方向に関して前記第１入力部と前記第２入力部との間には入力部を備えず、外側に第１１入力部を備え、
前記第２ゲームコントローラは、当該第２ゲームコントローラの前面において、上下方向に関して前記第６入力部と前記第７入力部との間には入力部を備えず、外側に第１２入力部を備える、
請求項１から請求項４のいずれか１項に記載のゲームコントローラセット。
【請求項６】
前記第１１入力部は、録画ボタンであり、前記第２入力部の下方に設けられ、
前記第１２入力部は、ホームボタンであり、前記第６入力部の下方に設けられる、
請求項５に記載のゲームコントローラセット。
【請求項７】
第１装置側装着機構と第２装置側装着機構とを備える装置にそれぞれ着脱可能な第１ゲームコントローラと第２ゲームコントローラとを含むゲームコントローラセットであって、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの前面に、方向を入力するための第１入力部と、４つのボタンからなる１組の操作ボタンまたは十字キーである第２入力部と、を備え、
前記第１入力および前記第２入力部は、
前記第１ゲームコントローラの前面を正面として前記第１入力部が前記第２入力部の左側に位置するようにユーザが当該第１ゲームコントローラを両手で把持する横持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第１入力部が操作可能であり、かつ、当該ユーザの右手の親指で前記第２入力部が操作可能である位置であって、かつ、
前記第１ゲームコントローラの前面を正面として前記第１入力部が前記第２入力部の上方に位置するように前記ユーザが当該第１ゲームコントローラを左手で把持する縦持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第１入力部が操作可能である位置に設けられ、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの側面のうち、当該第１ゲームコントローラが前記横持ちで把持された場合に上側に面する部分において、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第１装置側装着機構に着脱可能な第１装着機構と、当該第１ゲームコントローラが前記横持ちで把持された場合に前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第３入力部と、当該第１ゲームコントローラが前記横持ちで把持された場合に前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第４入力部と、を備え、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの側面のうち、当該第１ゲームコントローラが前記縦持ちをされた場合に上側に面する部分において、前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第５入力部を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの前面に、方向を入力するための第６入力部と、４つのボタンからなる１組の操作ボタンまたは十字キーである第７入力部と、を備え、
前記第６入力部および前記第７入力部は、
前記第２ゲームコントローラの前面を正面として前記第６入力部が前記第７入力部の左側に位置するようにユーザが当該第２ゲームコントローラを両手で把持する横持ちで当該第２ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第６入力部が操作可能であり、かつ、当該ユーザの右手の親指で前記第７入力部が操作可能である位置であって、かつ、
前記第２ゲームコントローラの前面を正面として前記第６入力部が前記第７入力部の下方に位置するように前記ユーザが前記第２ゲームコントローラを右手で把持する縦持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの右手の親指で前記第７入力部が操作可能である位置に設けられ、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの側面のうち、当該第２ゲームコントローラが前記横持ちで把持された場合に上側に面する部分において、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第２装置側装着機構に着脱可能な第２装着機構と、当該第２ゲームコントローラが前記横持ちで把持された場合に前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第８入力部と、当該第２ゲームコントローラが前記横持ちで把持された場合に前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第９入力部と、を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの側面のうち、当該第２ゲームコントローラが前記縦持ちで把持された場合に上側に面する部分において、前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第１０入力部を備える、
ゲームコントローラセット。
【請求項８】
第１装置側装着機構と第２装置側装着機構とを備える装置にそれぞれ着脱可能な第１ゲームコントローラと第２ゲームコントローラとを含むゲームコントローラセットであって、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの前面に、第１入力部と、第２入力部と、を備え、
前記第１入力および前記第２入力部は、
前記第１ゲームコントローラの前面を正面として前記第１入力部が前記第２入力部の左側に位置するようにユーザが当該第１ゲームコントローラを両手で把持する横持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第１入力部が操作可能であり、かつ、当該ユーザの右手の親指で前記第２入力部が操作可能である位置であって、かつ、
前記第１ゲームコントローラの前面を正面として前記第１入力部が前記第２入力部の上方に位置するように前記ユーザが当該第１ゲームコントローラを左手で把持する縦持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第１入力部が操作可能である位置に設けられ、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの側面のうち、当該第１ゲームコントローラが前記横持ちで把持された場合に上側に面する部分において、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第１装置側装着機構に着脱可能な第１装着機構と、当該第１ゲームコントローラが前記横持ちで把持された場合に前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第３入力部と、当該第１ゲームコントローラが前記横持ちで把持された場合に前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第４入力部と、を備え、
前記第１ゲームコントローラは、
当該第１ゲームコントローラの側面のうち、当該第１ゲームコントローラが前記縦持ちをされた場合に上側に面する部分において、前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第５入力部を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの前面に、前記第１入力部と同種の第６入力部と、前記２入力部と同種の第７入力部と、を備え、
前記第６入力部および前記第７入力部は、
前記第２ゲームコントローラの前面を正面として前記第６入力部が前記第７入力部の左側に位置するようにユーザが当該第２ゲームコントローラを両手で把持する横持ちで当該第２ゲームコントローラが把持された場合に、当該ユーザの左手の親指で前記第６入力部が操作可能であり、かつ、当該ユーザの右手の親指で前記第７入力部が操作可能である位置であって、かつ、前記第２ゲームコントローラの前面を正面として前記第６入力部が前記第７入力部の下方に位置するように前記ユーザが前記第２ゲームコントローラを右手で把持する縦持ちで当該第１ゲームコントローラが把持された場合に、当該ユーザの右手の親指で前記第７入力部が操作可能である位置に設けられ、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの側面のうち、当該第２ゲームコントローラが前記横持ちで把持された場合に上側に面する部分において、前記第１装置側装着機構または前記第２装置側装着機構のうち少なくとも第２装置側装着機構に着脱可能な第２装着機構と、当該第２ゲームコントローラが前記横持ちで把持された場合に前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第８入力部と、当該第２ゲームコントローラが前記横持ちで把持された場合に前記ユーザの左手の人差し指または中指で操作可能な位置に設けられる第９入力部と、を備え、
前記第２ゲームコントローラは、
当該第２ゲームコントローラの側面のうち、当該第２ゲームコントローラが前記縦持ちで把持された場合に上側に面する部分において、前記ユーザの右手の人差し指または中指で操作可能な位置に設けられる第１０入力部を備える、
ゲームコントローラセット。
【請求項９】
前記第５入力部は、前記第１ゲームコントローラの側面のうち、当該第１ゲームコントローラが前記縦持ちで把持された場合に左上となる部分に設けられ、
前記第１０入力部は、前記第２ゲームコントローラの側面のうち、当該第２ゲームコントローラが前記縦持ちで把持された場合に右上となる部分に設けられる、
請求項７または請求項８に記載のゲームコントローラセット。
【請求項１０】
前記第１入力部は、上下左右を含む方向に傾倒可能またはスライド可能であり、
前記第６入力部は、上下左右を含む方向に傾倒可能またはスライド可能である、
請求項１から請求項９のいずれか１項に記載のゲームコントローラセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ゲームコントローラに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、情報処理装置を保持することが可能なコントローラがある（例えば、特許文献１参照）。例えば、左右のキープレートによって携帯電話を挟むことで携帯電話を保持するコントローラがある。このコントローラには、上面にボタンキーが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１８２８５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記コントローラにおいては、効率良くボタン等を配置することが望まれる。
【０００５】
それ故、本発明の目的は、入力部等を効率良く配置することができるコントローラを提供することである。
【課題を解決するための手段】
【０００６】
上記の課題を解決すべく、本発明は、以下の構成を採用した。
【０００７】

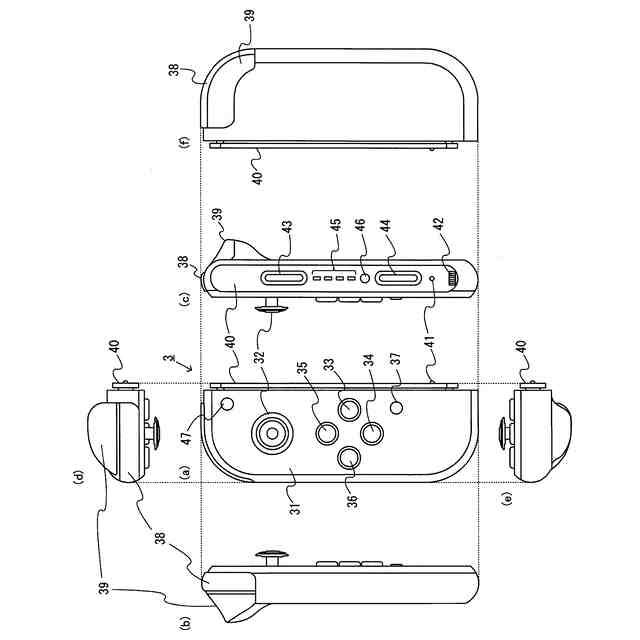

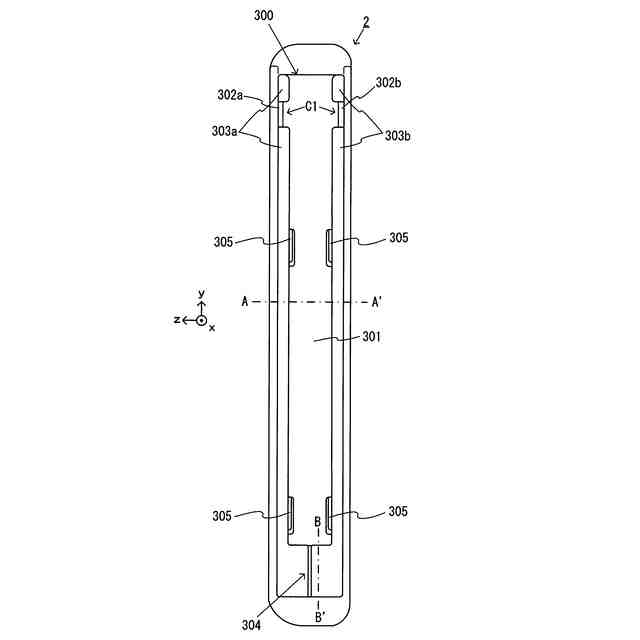

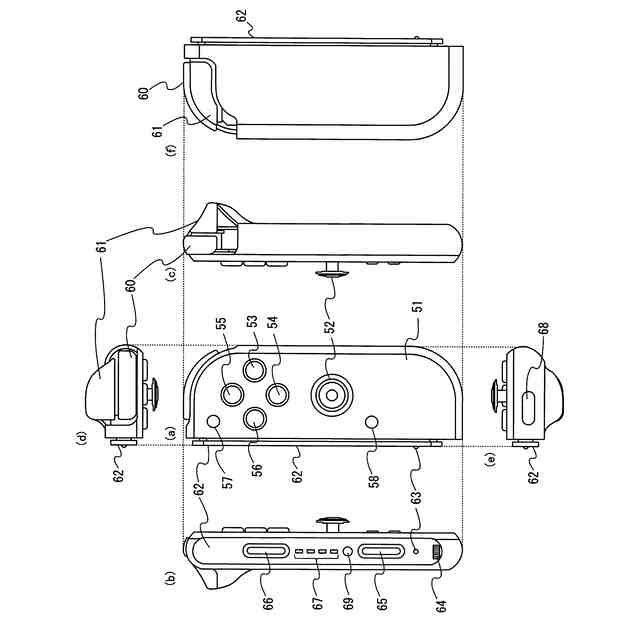

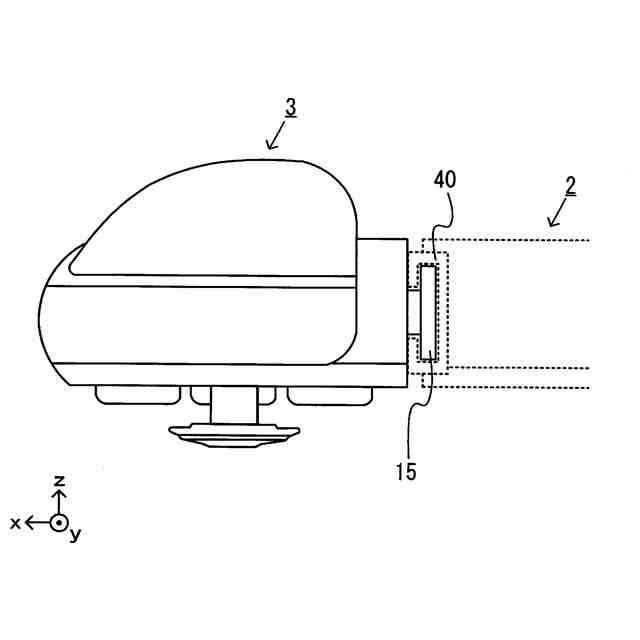

本発明の一例は、ゲーム処理を実行可能であって本体装置側スライド部材を備える本体装置に装着可能なゲームコントローラである。ゲームコントローラは、方向入力部と、第１操作ボタンと、第２操作ボタンと、コントローラ側スライド部材とを備える。方向入力部は、ゲームコントローラの正面に設けられる。第１操作ボタンは、正面に設けられる。第２操作ボタンは、正面に対する第１側面に設けられる。コントローラ側スライド部材は、正面に対する第２側面から突出して設けられ、本体装置側スライド部材に対して所定のスライド方向にスライド可能に係合することが可能である。コントローラ側スライド部材のスライド方向における一端と他端とのうちで、一端からコントローラ側スライド部材を本体装置側スライド部材に対して挿入することによって、ゲームコントローラは本体装置に対して装着されることが可能である。

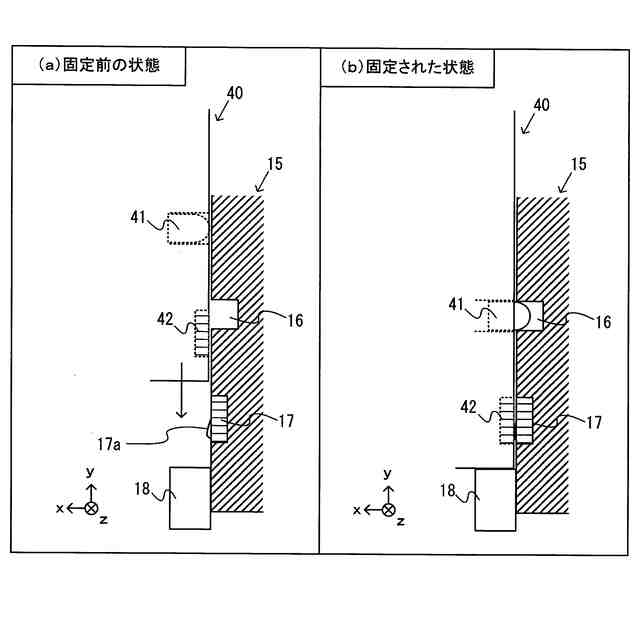

ゲームコントローラは、係止部材を備える。係止部材は、本体装置側スライド部材に対する当該コントローラ側スライド部材のスライド移動であって、当該コントローラ側スライド部材が当該本体装置側スライド部材に対して挿入される方向とは逆方向へのスライド移動を係止する。係止部材は、ゲームコントローラの第２側面から、または、当該第２側面に実質的に垂直なコントローラ側スライド部材の側面から突出可能に、かつ、スライド方向におけるコントローラ側スライド部材の上記一端よりも他端側に近い部分に設けられる。
コントローラ側スライド部材は、突出部と、少なくとも１つの端子とを備える。
突出部は、当該コントローラ側スライド部材の一端側からスライド方向に突出して設けられ、ゲームコントローラの第２側面の方を向く対向面を有する。少なくとも１つの端子は、対向面と第２側面との間に設けられ、本体装置と電気的に接続可能である。
ゲームコントローラは、第３操作ボタンおよび第４操作ボタンと、通信部とを備える。第３操作ボタンおよび第４操作ボタンは、コントローラ側スライド部材のうち、第２側面と実質的に同じ方向を向く面に設けられる。通信部は、少なくとも方向入力部、第１操作ボタン、および、第２操作ボタンに対する操作を表す情報を端子を介して本体装置へ送信する。
【０００８】
コントローラ側スライド部材は、第２側面と実質的に同じ方向を向く面として、下段面と、上段面とを有してもよい。下段面から第２側面までの距離は、上段面から第２側面までの距離よりも短くてもよい。第３操作ボタンおよび第４操作ボタンは、下段面に設けられてもよい。
【０００９】
第３操作ボタンおよび第４操作ボタンは、上段面よりも突出しないように設けられてもよい。
【００１０】
コントローラ側スライド部材は、スライド方向における中央より一端側に第１下段面を有し、スライド方向における中央より他端側に第２下段面を有してもよい。第３操作ボタンは、第１下段面に設けられてもよい。第４操作ボタンは、第２下段面に設けられてもよい。
（【００１１】以降は省略されています）
