公開番号
2025105475
公報種別
公開特許公報(A)
公開日
2025-07-10
出願番号
2024198589
出願日
2024-11-13
発明の名称
システム、プログラム、情報処理方法、およびキャリブレーション方法
出願人
任天堂株式会社
代理人
弁理士法人深見特許事務所
,
個人
主分類
G06F
3/01 20060101AFI20250703BHJP(計算;計数)
要約
【課題】振動モータに関して温度を計測または推定することには改善の余地がある。
【解決手段】振動モータを有するデバイスを含むシステムは、デバイスにおいて、振動モータの外側、かつ、振動モータの近傍に配置されたサーミスタと、サーミスタにより温度を計測 する処理を実行する温度計測処理手段と、振動モータの電流値および電圧値を取得し、取得された電流値および電圧値から振動モータの内部の温度を推定する処理を実行する温度推定処理手段と、温度計測処理手段により計測された温度である第1の温度および温度推定処理手段により推定された温度である第2の温度に基づいて、振動モータの振動を制限する処理を実行する制限手段とを含む。

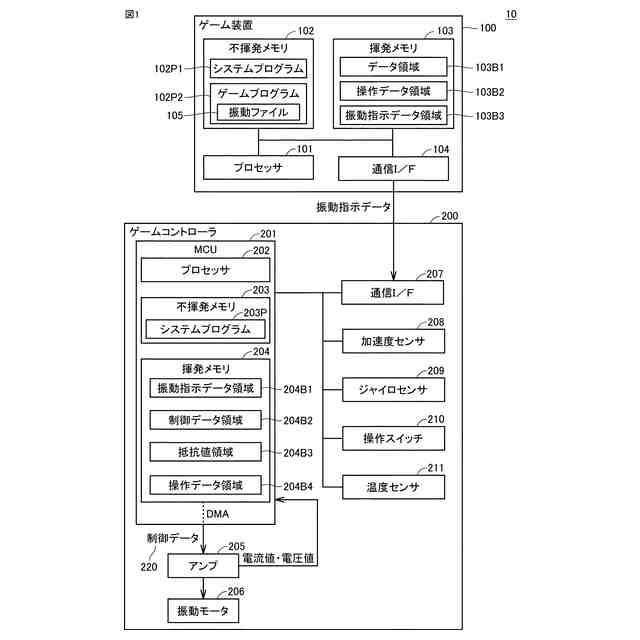

【選択図】図1
特許請求の範囲
【請求項1】
振動モータを有するデバイスを含むシステムであって、
前記デバイスにおいて、前記振動モータの外側、かつ、前記振動モータの近傍に配置されたサーミスタと、
前記サーミスタにより温度を計測する処理を実行する温度計測処理手段と、
前記振動モータの電流値および電圧値を取得し、取得された電流値および電圧値から前記振動モータの内部の温度を推定する処理を実行する温度推定処理手段と、
前記温度計測処理手段により計測された温度である第1の温度および前記温度推定処理手段により推定された温度である第2の温度に基づいて、前記振動モータの振動を制限する処理を実行する制限手段とを備える、システム。
続きを表示(約 780 文字)
【請求項2】
前記制限手段は、
前記第1の温度と第1のしきい値とを比較することで前記振動モータの振動を制限する処理を実行する第1の制限手段と、
前記第2の温度と前記第1のしきい値と異なる第2のしきい値とを比較することで前記振動モータの振動を制限する処理を実行する第2の制限手段とを含む、請求項1に記載のシステム。
【請求項3】
前記第2のしきい値は、前記第1のしきい値より高い、請求項2に記載のシステム。
【請求項4】
前記第1の制限手段による前記制限する処理の内容と、前記第2の制限手段による前記制限する処理の内容とは異なる、請求項2に記載のシステム。
【請求項5】

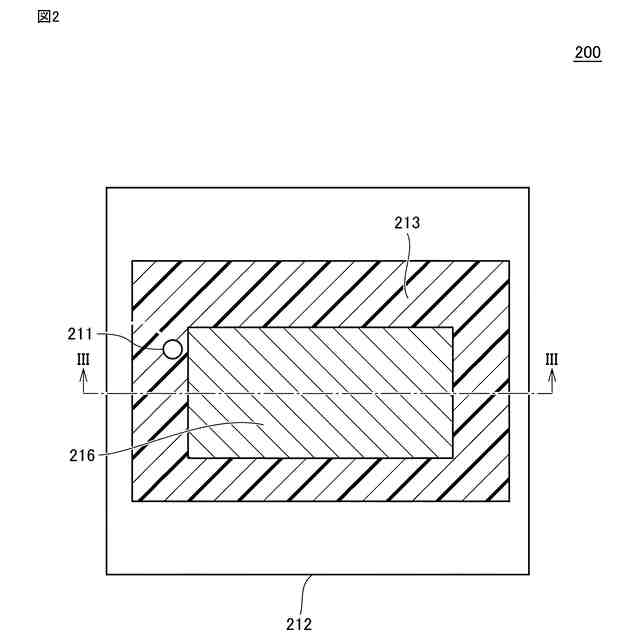

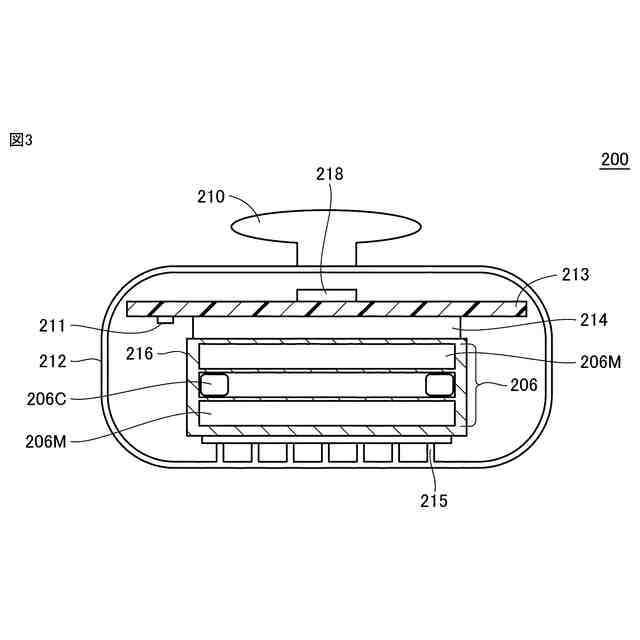

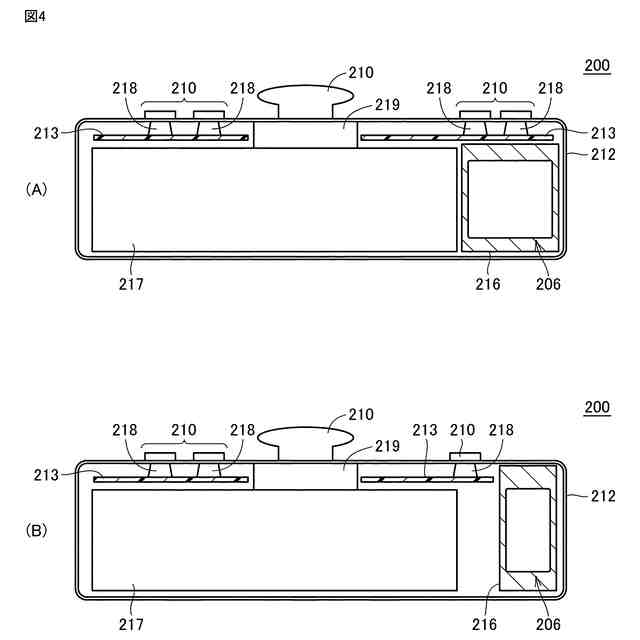

前記デバイスにおいて、前記サーミスタおよび前記振動モータは、電子部品が配置される基板を基準として同じ側に配置される、請求項1~4のいずれか1項に記載のシステム。
【請求項6】
前記デバイスにおいて、前記サーミスタおよび前記振動モータは、前記基板の下側に配置される、請求項5に記載のシステム。
【請求項7】
前記デバイスにおいて、前記サーミスタおよび前記振動モータは、電子部品が配置される基板の同じ面に配置される、請求項1~4のいずれか1項に記載のシステム。
【請求項8】
前記デバイスにおいて、前記基板の反対の面に所定の電子部品が配置される、請求項7に記載のシステム。
【請求項9】
前記所定の電子部品は、操作スイッチを含む、請求項8に記載のシステム。
【請求項10】
前記サーミスタおよび前記振動モータが配置される面は、前記基板の面のうち、前記デバイスの背面側の面である、請求項7に記載のシステム。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、システム、プログラム、情報処理方法、およびキャリブレーション方法に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
ユーザに振動を与える情報処理システムが公知である。例えば、特開2016-202486号公報(特許文献1)は、振動パラメータを変化させることができる振動信号生成プログラムを開示する。
【先行技術文献】
【特許文献】
【0003】
特開2016-202486号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
振動モータに関して温度を計測または推定することには改善の余地がある。
【課題を解決するための手段】
【0005】
(構成1)ある実施の形態に従えば、振動モータを有するデバイスを含むシステムが提供される。システムは、デバイスにおいて、振動モータの外側、かつ、振動モータの近傍に配置されたサーミスタと、サーミスタにより温度を計測する処理を実行する温度計測処理手段と、振動モータの電流値および電圧値を取得し、取得された電流値および電圧値から振動モータの内部の温度を推定する処理を実行する温度推定処理手段と、温度計測処理手段により計測された温度である第1の温度および温度推定処理手段により推定された温度である第2の温度に基づいて、振動モータの振動を制限する処理を実行する制限手段とを含む。
【0006】
構成1によれば、温度計測処理手段および温度推定処理手段により、振動モータの内部の温度を推定するとともに、振動モータからの影響による温度を計測し、推定および計測の両結果に基づいて、振動モータを制御できる。
【0007】
(構成2)構成1において、制限手段は、第1の温度と第1のしきい値とを比較することで振動モータの振動を制限する処理を実行する第1の制限手段と、第2の温度と第1のしきい値と異なる第2のしきい値とを比較することで振動モータの振動を制限する処理を実行する第2の制限手段とを含んでもよい。
【0008】
(構成3)構成2において、第2のしきい値は、第1のしきい値より高くてもよい。
(構成4)構成2または3において、第1の制限手段による制限する処理の内容と、第2の制限手段による制限する処理の内容とは異なっていてもよい。
【0009】
(構成5)構成1~4のいずれかにおいて、デバイスにおいて、サーミスタおよび振動モータは、電子部品が配置される基板を基準として同じ側に配置されてもよい。
【0010】
(構成6)構成5において、デバイスにおいて、サーミスタおよび振動モータは、基板の下側に配置されてもよい。
(【0011】以降は省略されています)
