公開番号2025106554
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025067178,2025511663
出願日2025-04-16,2023-08-01
発明の名称入力装置およびシステム
出願人任天堂株式会社
代理人弁理士法人深見特許事務所,個人
主分類G06F 3/0354 20130101AFI20250708BHJP(計算;計数)
要約【課題】マウスとしての使用とマウス以外の使用が可能な新規な入力装置を提供する。
【解決手段】入力装置は、前面と、上面と、第1側面と、第2側面と、方向入力部と、第1上面ボタンと、マウス操作用センサと、を備える。第1側面は、左右方向の一方側にある。第2側面は、左右方向の他方側にある。方向入力部は、前面に設けられる。第1上面ボタンは、上面に設けられ、左右方向の成分を含む方向に延びる第1回転軸を中心として押下可能である。マウス操作用センサは、第1側面および第2側面のうちの一方の側面が被検出面に載置された状態で当該被検出面上を移動することにより変化する当該被検出面からの反射光を検出する。

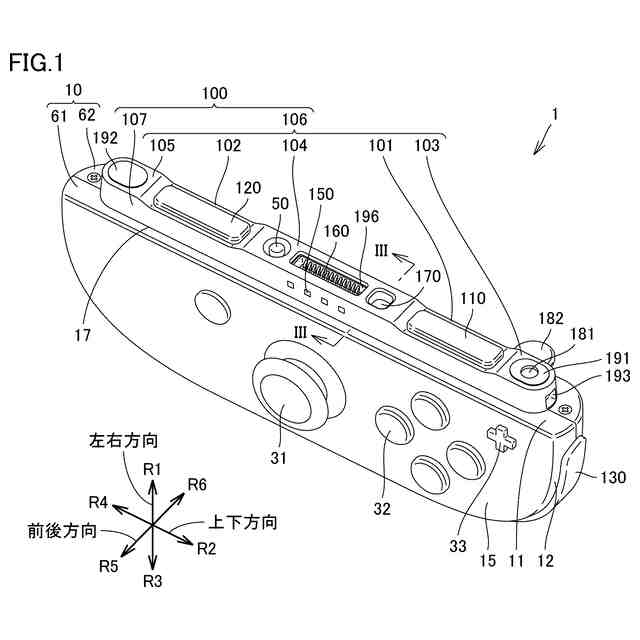

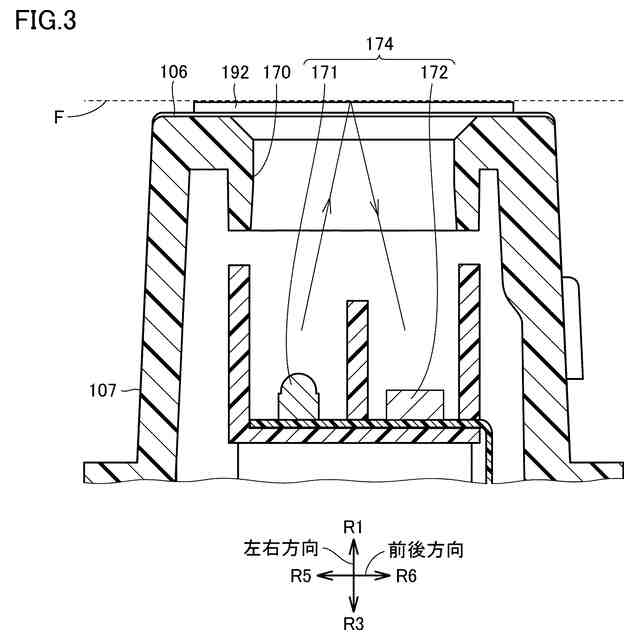

【選択図】図3
特許請求の範囲【請求項１】
前面と、上面と、左右方向の一方側にある第１側面と、左右方向の他方側にある第２側面と、
前記前面に設けられた方向入力部と、
前記上面に設けられ、左右方向の成分を含む方向に延びる第１回転軸を中心として押下可能な第１上面ボタンと、
前記第１側面および前記第２側面のうちの一方の側面が被検出面に載置された状態で当該被検出面上を移動することにより変化する当該被検出面からの反射光を検出するマウス操作用センサと、を備える入力装置。
続きを表示（約 880 文字）【請求項２】
前記第１回転軸は、前記一方の側面が前記被検出面上に載置されたときに当該被検出面に垂直な方向に対して前記入力装置の下方側に傾いた方向に延びる、請求項１に記載の入力装置。
【請求項３】
前記一方の側面が前記被検出面上に載置されたときに当該被検出面と前記第１回転軸とが成す角は、４５°より大きい鋭角である、請求項２に記載の入力装置。
【請求項４】
前記一方の側面が前記被検出面上に載置されたときに当該被検出面と前記第１回転軸とが成す角は、４５°である、請求項２に記載の入力装置。
【請求項５】
前記第１回転軸は前記前面に平行な平面方向に沿う、請求項１から請求項４のいずれか１項に記載の入力装置。
【請求項６】
前記前面に設けられ直線方向に押下可能な前面ボタンをさらに備え、
前記第１回転軸は前記直線方向に対して垂直な平面方向に沿う、請求項１から請求項４のいずれか１項に記載の入力装置。
【請求項７】
前記上面であって前記第１上面ボタンの前方に設けられる第２上面ボタンをさらに備える、請求項１から請求項６のいずれか１項に記載の入力装置。
【請求項８】
前記上面であって前記第１上面ボタンの前方に設けられ、直線方向に押し込み可能な第２上面ボタンをさらに備える、請求項１から請求項６のいずれか１項に記載の入力装置。
【請求項９】
前記上面であって前記第１上面ボタンの前方に設けられ、前後方向の成分を含む方向に延びる第２回転軸を中心として回動可能な第２上面ボタンをさらに備える、請求項１から請求項６のいずれか１項に記載の入力装置。
【請求項１０】
前記上面であって前記第１上面ボタンの前方に設けられ、直線方向に押し込み可能かつ前後方向の成分を含む方向に延びる第２回転軸を中心として回動可能な第２上面ボタンをさらに備える、請求項１から請求項６のいずれか１項に記載の入力装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、入力装置およびシステムに関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
特開２００２－１５７０８５号公報（特許文献１）には、ワイヤレスマウスが開示されている。当該ワイヤレスマウスにおいては、マウスとしての使用しか想定されていない。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１５７０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の課題は、マウスとしての使用とマウス以外の使用が可能な新規な入力装置を提供することである。
【課題を解決するための手段】
【０００５】
本開示に係る入力装置は、前面と、上面と、第１側面と、第２側面と、方向入力部と、第１上面ボタンと、マウス操作用センサと、を備える。第１側面は、左右方向の一方側にある。第２側面は、左右方向の他方側にある。方向入力部は、前面に設けられる。第１上面ボタンは、上面に設けられ、左右方向の成分を含む方向に延びる第１回転軸を中心として押下可能である。マウス操作用センサは、第１側面および第２側面のうちの一方の側面が被検出面に載置された状態で当該被検出面上を移動することにより変化する当該被検出面からの反射光を検出する。
【０００６】
上記に係る入力装置において、第１回転軸は、一方の側面が被検出面上に載置されたときに当該被検出面に垂直な方向に対して入力装置の下方側に傾いた方向に延びてもよい。
【０００７】
上記に係る入力装置において、一方の側面が被検出面上に載置されたときに当該被検出面と第１回転軸とが成す角は、４５°より大きくてもよい。
【０００８】
上記に係る入力装置において、一方の側面が被検出面上に載置されたときに当該被検出面と第１回転軸とが成す角は、４５°であってもよい。
【０００９】
上記に係る入力装置において、第１回転軸は、前面に平行な平面方向に沿ってもよい。
【００１０】
上記に係る入力装置は、前面に設けられ直線方向に押下可能な前面ボタンをさらに備えてもよい。第１回転軸は直線方向に対して垂直な平面方向に沿ってもよい。
（【００１１】以降は省略されています）
