公開番号2025061309
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025005353,2023200829
出願日2025-01-15,2017-01-12
発明の名称液晶表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G06F 3/041 20060101AFI20250403BHJP(計算;計数)
要約【課題】利便性または信頼性に優れた新規な入力装置を提供する。また、利便性または信
頼性に優れた新規な入出力装置を提供する。また、半導体装置を提供する。
【解決手段】近接するものと容量結合する機能を備える複数の導電膜と、所定の順番で複
数の導電膜から一の導電膜を選択する駆動回路と、探索信号を供給する機能および検知信
号を供給する機能を備える検知回路と、を有する構成に想到した。

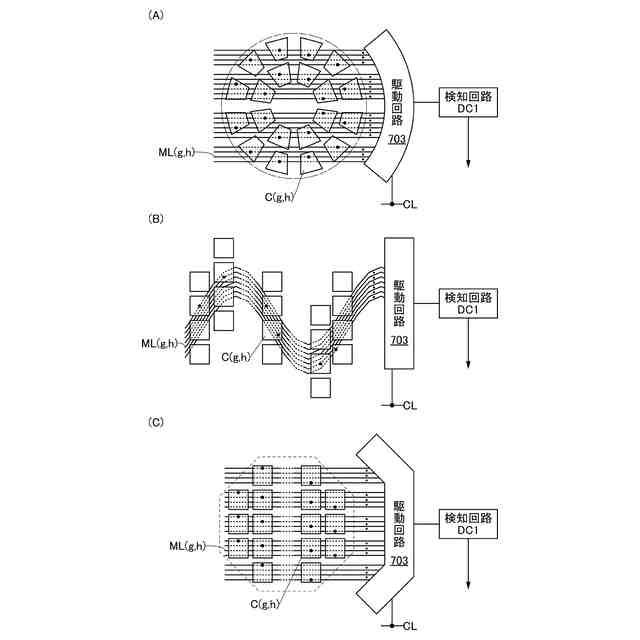

【選択図】図1
特許請求の範囲【請求項１】
第１の導電膜と、第２の導電膜と、第１の信号線と、第２の信号線と、を有し、
前記第２の導電膜は、前記第１の導電膜と重ならない領域を備え、
前記第１の信号線は、前記第１の導電膜と電気的に接続され、
前記第２の信号線は、前記第２の導電膜と電気的に接続され、
前記第１の導電膜は、近接するものと容量結合する機能を備え、
前記第２の導電膜は、近接するものと容量結合する機能を備える、入力装置。
続きを表示（約 220 文字）【請求項２】
表示装置と、請求項１に記載の入力装置と、を有し、
前記入力装置は、前記表示装置の表示面側に近接するものを検知する機能を備え、
前記表示装置は、前記第１の導電膜と重なる領域を備える第１の画素を備え、
前記表示装置は、前記第２の導電膜と重なる領域を備える第２の画素を備え、
前記第１の画素は、第１の表示素子を備え、
前記第２の画素は、第２の表示素子を備えている、入出力装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、入力装置、入出力装置、タッチセンサ、入力機能付き表示装置、表示
機能付き入力装置、表示装置または半導体装置に関する。
続きを表示（約 1,600 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の
一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明
の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・
オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明
の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、
それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
表示画素スタックアップにおける駆動線及び感知線のようなタッチ信号線並びに接地領域
などの回路素子を共にグループ化し、ディスプレイ上又はその近傍のタッチを感知するタ
ッチ感知回路が知られている（特許文献１、特許文献２）。
【０００４】
液晶表示素子に元々備えられている表示用の共通電極を、一対のタッチセンサ用電極のう
ちの一方（駆動電極）として兼用し、他方の電極（センサ用検出電極）は新たに形成する
構成が知られている（特許文献３）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－１９７６８５号公報
米国特許出願公開第２０１２／０２１８１９９号明細書
特開２００９－２４４９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、利便性または信頼性に優れた新規な入力装置を提供することを課題の
一とする。または、利便性または信頼性に優れた新規な入出力装置を提供することを課題
の一とする。または、利便性または信頼性に優れた新規な情報処理装置を提供することを
課題の一とする。または、利便性または信頼性に優れた新規な表示機能つき入力装置を提
供することを課題の一とする。または、感度の高い新規な入力装置などを提供することを
課題の一とする。または、信頼性の高い入力装置などを提供することを課題の一とする。
または、接触不良の少ない入力装置などを提供することを課題の一とする。または、回路
規模が小さい入力装置などを提供することを課題の一とする。または、マルチタッチを検
出可能な入力装置などを提供することを課題の一とする。または、新規な入力装置、新規
な入出力装置、新規な表示装置、新規な入力機能つき表示装置、新規な表示機能つき入力
装置、新規な情報処理装置または新規な半導体装置を提供することを課題の一とする。
【０００７】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一
態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００８】
（１）本発明の一態様は、第１の導電膜と、第２の導電膜と、第１の信号線と、第２の信
号線と、を有する入力装置である。
【０００９】
そして、第２の導電膜は、第１の導電膜と重ならない領域を備える。
【００１０】
第１の信号線は、第１の導電膜と電気的に接続され、第２の信号線は、第２の導電膜と電
気的に接続される。
（【００１１】以降は省略されています）
