公開番号2025058462
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168408
出願日2023-09-28
発明の名称レンズ駆動装置、カメラモジュール、及びレンズ駆動装置の製造方法
出願人アルプスアルパイン株式会社
代理人個人,個人
主分類G02B 7/02 20210101AFI20250402BHJP(光学)
要約【課題】異物が撮像素子に達してしまうのをより確実に抑制できるレンズ駆動装置を提供すること。
【解決手段】レンズ駆動装置101は、レンズ体LSを保持可能なレンズ保持部材2と、レンズ体LSに対応するように設けられた上下方向に貫通する開口8Kを有するベース部材8と、レンズ保持部材2をベース部材8に対して移動させる駆動部DMと、ベース部材8を支持する支持部材としてのケース部材1とを有する。ケース部材1は、ベース部材8の下側に配置される基部1Bと基部1Bの内縁部から上方に突出し開口8Kの内側に配置される筒状部1Cとを有する。筒状部1Cの先端部1CTには粘着性の異物捕捉部材FMが配置されている。
【選択図】図2
特許請求の範囲【請求項１】
レンズ体を保持可能なレンズ保持部材と、
前記レンズ体に対応するように設けられた上下方向に貫通する開口を有するベース部材と、
前記レンズ保持部材を前記ベース部材に対して移動させる駆動部と、を備えたレンズ駆動装置であって、
前記ベース部材を支持する支持部材を有し、
前記支持部材は、前記ベース部材の下側に配置される基部と該基部の内縁部から上方に突出し前記開口の内側に配置される筒状部とを有し、
前記筒状部の先端部に粘着性の異物捕捉部材が配置されている、
ことを特徴とするレンズ駆動装置。
続きを表示（約 1,200 文字）【請求項２】
前記異物捕捉部材は、前記筒状部の先端側に位置する内面及び外面にも配置されている、
請求項１に記載のレンズ駆動装置。
【請求項３】
前記支持部材は、金属板によって形成されたケース部材で構成されており、前記開口に面する前記ベース部材の内面と前記筒状部の外面との間に隙間を有する、
請求項１又は請求項２に記載のレンズ駆動装置。
【請求項４】
前記支持部材は、金属板によって形成されたケース部材で構成され、
前記ケース部材は、前記ベース部材の外側に位置する外周壁部を有し、金属板によって形成されたカバー部材とともに筐体を構成し、
前記ケース部材と前記カバー部材とは互いに導通している、
請求項１又は請求項２に記載のレンズ駆動装置。
【請求項５】
前記異物捕捉部材は、前記筒状部の全周に亘って環状に連続するように設けられている、
請求項１又は請求項２に記載のレンズ駆動装置。
【請求項６】
請求項１又は請求項２に記載のレンズ駆動装置と、
前記レンズ体と、
前記レンズ体に対向する撮像素子と、を有する、
カメラモジュール。
【請求項７】
レンズ体を保持可能なレンズ保持部材と、
前記レンズ体に対応するように設けられた上下方向に貫通する開口を有するベース部材と、
前記レンズ保持部材を前記ベース部材に対して移動させる駆動部と、を備えたレンズ駆動装置の製造方法であって、
前記ベース部材を支持する支持部材を有し、
前記支持部材は、前記ベース部材の下側に配置される基部と該基部の内縁部から上方に突出し前記開口の内側に配置される筒状部とを有し、
前記筒状部の先端部に、流動性を有する合成樹脂製の異物捕捉材料を塗布する塗布工程と、
前記異物捕捉材料を硬化させて、粘着性を有する異物捕捉部材とする硬化工程と、を有する、
ことを特徴とするレンズ駆動装置の製造方法。
【請求項８】
前記硬化工程の後に、前記ベース部材と前記支持部材とを組み合わせる組み合わせ工程を有する、
請求項７に記載のレンズ駆動装置の製造方法。
【請求項９】
前記塗布工程は、収容部材に溜められた前記異物捕捉材料に、逆さにされた前記支持部材の前記筒状部の前記先端部を接触させることによって行われる、
請求項７又は請求項８に記載のレンズ駆動装置の製造方法。
【請求項１０】
前記硬化工程は、前記支持部材を逆さにした状態で、前記先端部に紫外線を照射することによって行われる、
請求項９に記載のレンズ駆動装置の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、例えばカメラ付き携帯機器等に搭載されるレンズ駆動装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、レンズバレル（レンズ体）を保持可能なレンズホルダ（レンズ保持部材）と、レンズ体に対応するように設けられた上下方向に貫通する開口を有するベース（ベース部材）と、レンズ保持部材をベース部材に対して移動させる駆動部と、を備えたレンズ駆動装置が知られている（特許文献１参照。）。このレンズ駆動装置では、ベース部材の上にダストトラップ剤（異物捕捉材料）が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２５１５１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の装置では、開口から離れた位置に異物捕捉材料が設けられているため、異物が開口内に入り込んで撮像素子まで達してしまうおそれがある。
【０００５】
そこで、異物が撮像素子に達してしまうのをより確実に抑制できるレンズ駆動装置を提供することが望まれる。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係るレンズ駆動装置は、レンズ体を保持可能なレンズ保持部材と、前記レンズ体に対応するように設けられた上下方向に貫通する開口を有するベース部材と、前記レンズ保持部材を前記ベース部材に対して移動させる駆動部と、を備えたレンズ駆動装置であって、前記ベース部材を支持する支持部材を有し、前記支持部材は、前記ベース部材の下側に配置される基部と該基部の内縁部から上方に突出し前記開口の内側に配置される筒状部とを有し、前記筒状部の先端部に粘着性の異物捕捉部材が配置されている。
【発明の効果】
【０００７】
上述のレンズ駆動装置は、異物が撮像素子に達してしまうのをより確実に抑制できる。
【図面の簡単な説明】
【０００８】
レンズ駆動装置を含むカメラモジュールの斜視図である。

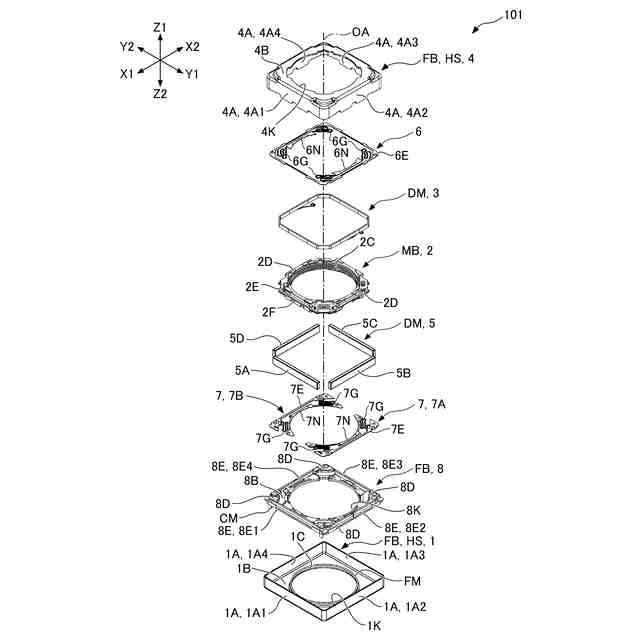

レンズ駆動装置の分解斜視図である。
レンズ駆動装置を構成するコイル、下側板ばね、及び導電部材の斜視図である。
レンズ駆動装置を構成するケース部材の上面図及び下面図である。
レンズ駆動装置の断面図である。
ケース部材に異物捕捉部材を設けるための手順を示す図である。
ケース部材に異物捕捉部材を設けるための別の手順を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態に係るレンズ駆動装置１０１について図面を参照して説明する。図１は、レンズ駆動装置１０１を含むカメラモジュールＣＤの分解斜視図である。図２は、レンズ駆動装置１０１の分解斜視図である。
【００１０】
図１及び図２において、Ｘ１は、三次元直交座標系を構成するＸ軸の一方向を表し、Ｘ２は、Ｘ軸の他方向を表す。また、Ｙ１は、三次元直交座標系を構成するＹ軸の一方向を表し、Ｙ２は、Ｙ軸の他方向を表す。同様に、Ｚ１は、三次元直交座標系を構成するＺ軸の一方向を表し、Ｚ２は、Ｚ軸の他方向を表す。図１及び図２では、レンズ駆動装置１０１のＸ１側は、レンズ駆動装置１０１の前側（正面側）に相当し、レンズ駆動装置１０１のＸ２側は、レンズ駆動装置１０１の後側（背面側）に相当する。また、レンズ駆動装置１０１のＹ１側は、レンズ駆動装置１０１の右側に相当し、レンズ駆動装置１０１のＹ２側は、レンズ駆動装置１０１の左側に相当する。また、レンズ駆動装置１０１のＺ１側は、レンズ駆動装置１０１の上側（被写体側）に相当し、レンズ駆動装置１０１のＺ２側は、レンズ駆動装置１０１の下側（撮像素子側）に相当する。他の図においても同様である。
（【００１１】以降は省略されています）
