公開番号2025059788
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170099
出願日2023-09-29
発明の名称防眩性ガラス板
出願人日本電気硝子株式会社
代理人弁理士法人大阪フロント特許事務所
主分類G02B 5/02 20060101AFI20250403BHJP(光学)
要約【課題】表示装置に用いたときに、表示面において外光の映り込みの抑制とぎらつきの抑制とを両立することができ、表示面の視認性に優れる、防眩性ガラス板を提供する。

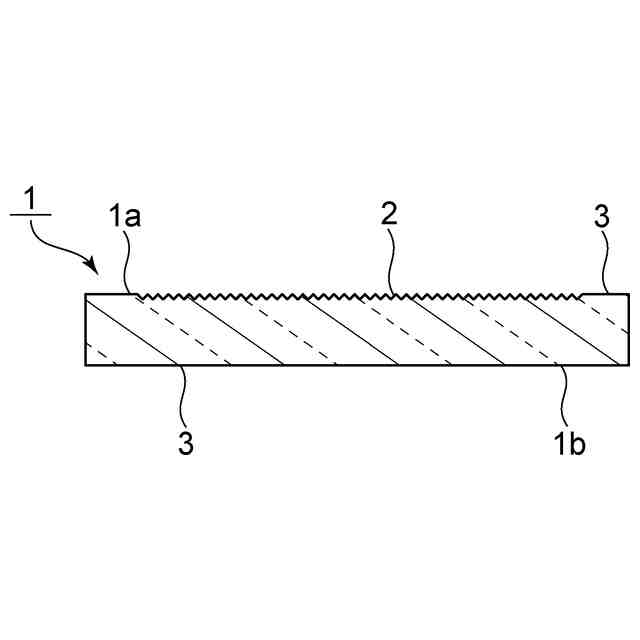

【解決手段】防眩性を有する、ガラス板1であって、ガラス板1の主面1aにおける少なくとも一部に凹凸部2を有し、凹凸部2は、輪郭曲面の算術平均高さSaが、15nm以上、300nm以下であり、かつ、輪郭曲面の二乗平均平方根勾配Sdqと、粗さ曲線要素の平均長さRSm1との比(Sdq/RSm1)が、0.05以上である、凹凸を有する、防眩性ガラス板1。
【選択図】図1
特許請求の範囲【請求項１】
防眩性を有する、ガラス板であって、
前記ガラス板の主面における少なくとも一部に凹凸部を有し、
前記凹凸部は、輪郭曲面の算術平均高さＳａが、１５ｎｍ以上、３００ｎｍ以下であり、かつ、輪郭曲面の二乗平均平方根勾配Ｓｄｑと、粗さ曲線要素の平均長さＲＳｍ１との比（Ｓｄｑ／ＲＳｍ１）が、０．０５以上である、凹凸を有する、防眩性ガラス板。
続きを表示（約 460 文字）【請求項２】
前記凹凸は、輪郭曲面のスキューネスＳｓｋが、負の値を有し、かつ輪郭曲面のクルトシスＳｋｕが、３．６以上である、請求項１に記載の防眩性ガラス板。
【請求項３】
前記凹凸は、輪郭曲面の最大山高さＳｐと、輪郭曲面の最大谷深さＳｖが、Ｓｐ＜Ｓｖの関係を満たす、請求項１又は２に記載の防眩性ガラス板。
【請求項４】
前記凹凸は、輪郭曲面の二乗平均平方根勾配Ｓｄｑが、０．２５以上である、請求項１又は２に記載の防眩性ガラス板。
【請求項５】
前記凹凸は、粗さ曲線要素の平均長さＲＳｍ１が、８．５μｍ以下である、請求項１又は２に記載の防眩性ガラス板。
【請求項６】

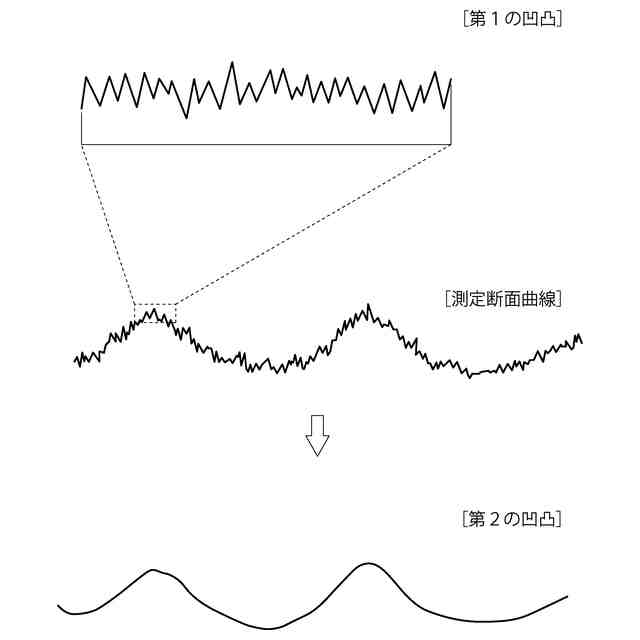

前記凹凸を第１の凹凸としたときに、
前記凹凸部は、前記第１の凹凸の粗さ曲線要素の平均長さＲＳｍ１よりも、粗さ曲線要素の平均長さが長い、第２の凹凸をさらに有し、
前記第２の凹凸の粗さ曲線要素の平均長さＲＳｍ２が、１０μｍ以上である、請求項１又は２に記載の防眩性ガラス板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防眩性ガラス板に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ディスプレイ等の表示装置においては、表示装置を構成するカバー部材の表面を粗面化し、表示面における背景の映り込みなどを抑制することにより、表示面の視認性を向上させる試みがなされている。もっとも、カバー部材の表面を粗面化すると、色味が白っぽくなったり、スパークルと呼ばれるぎらつきが生じたりすることから、これらの問題を解決する手法が検討されている。
【０００３】
下記の特許文献１には、少なくとも１つの防眩表面を有する透明ガラス板が開示されている。特許文献１には、上記防眩表面が、４０μｍから６４０μｍの横方向の空間的周期の範囲で測定された３００ｎｍまでの第１のＲＭＳ表面粗さＲ
長
、２０μｍ未満の横方向の空間的周期で測定された第２のＲＭＳ表面粗さＲ
短
、及び表面波長フィルタリングなしに測定された６０ｎｍから６００ｎｍの範囲の第３のＲＭＳ表面粗さＲ
全
を有し、比（Ｒ
長
／Ｒ
短
）が３．９未満であることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６０１３３７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、表示装置が高精細なものであるほど、カバー部材の表示面を粗面化することにより生じるスパークルが目立ち易く、表示面の視認性が低下し易くなる。もっとも、カバー部材の表示面における粗面化の程度を小さくすると、スパークルの抑制には効果的である一方、表示面における外光の映り込みが生じ易く、防眩性が低下するという問題がある。
【０００６】
本発明の目的は、表示装置に用いたときに、表示面において外光の映り込みの抑制とぎらつきの抑制とを両立することができ、表示面の視認性に優れる、防眩性ガラス板を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決する防眩性ガラス板の各態様について説明する。
【０００８】
本発明の態様１に係る防眩性ガラス板は、防眩性を有する、ガラス板であって、前記ガラス板の主面における少なくとも一部に凹凸部を有し、前記凹凸部は、輪郭曲面の算術平均高さＳａが、１５ｎｍ以上、３００ｎｍ以下であり、かつ、輪郭曲面の二乗平均平方根勾配Ｓｄｑと、粗さ曲線要素の平均長さＲＳｍ１との比（Ｓｄｑ／ＲＳｍ１）が、０．０５以上である、凹凸を有することを特徴としている。
【０００９】
態様２の防眩性ガラス板は、態様１において、前記凹凸は、輪郭曲面のスキューネスＳｓｋが、負の値を有し、かつ輪郭曲面のクルトシスＳｋｕが、３．６以上であることが好ましい。
【００１０】
態様３の防眩性ガラス板は、態様１又は態様２において、前記凹凸は、輪郭曲面の最大山高さＳｐと、輪郭曲面の最大谷深さＳｖが、Ｓｐ＜Ｓｖの関係を満たすことが好ましい。
（【００１１】以降は省略されています）
