公開番号2025071841
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182211
出願日2023-10-24
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250430BHJP(光学)
要約【課題】小型軽量でありながらも諸収差を抑制できるズームレンズを提供する。
【解決手段】ズームレンズは、ズーミングに際して不動の正の第1レンズ群L1と、ズーミングに際して移動する2つ以上のレンズ群を含む中間群と、ズーミングに際して不動の後レンズ群とを有する。中間群は、ズーミングに際して移動する負の第2レンズ群L2を含む。第1レンズ群は、物体側から像側へ順に配置された、フォーカシングに際して不動の第1部分群L1Aと、無限遠物体から至近物体へのフォーカシングに際して物体側へ移動する第2部分群L1Bおよび第3部分群L1Cとを有する。第1部分群は、物体側から順に配置された、1つの負レンズと1つ以上の正レンズとを有する。第2部分群における非球面レンズのd線を基準とするアッベ数ν1Bは、81≦ν1B≦100なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、ズーミングに際して不動の正の屈折力の第１レンズ群と、ズーミングに際して移動する２つ以上のレンズ群を含む中間群と、ズーミングに際して不動の後レンズ群とを有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記中間群は、該中間群の中で最も物体側に配置され、ズーミングに際して移動する負の屈折力の第２レンズ群を含み、
前記第１レンズ群は、物体側から像側へ順に配置された、フォーカシングに際して不動の第１部分群と、無限遠物体から至近物体へのフォーカシングに際してそれぞれ隣り合う部分群との間隔が変化するように物体側へ移動する第２部分群および第３部分群とを有し、
第１部分群は、物体側から像側へ順に配置された、１つの負レンズと、１つ以上の正レンズとを有し、
前記第２部分群は、非球面形状のレンズ面を有する非球面レンズを含み、
前記非球面レンズのｄ線を基準とするアッベ数をν１Ｂとするとき、
８１≦ν１Ｂ≦１００
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,500 文字）【請求項２】
非球面形状の前記レンズ面は、中心側から周辺側に向かって正の屈折力が強くなる形状を有し、
非球面形状の前記レンズ面の有効径の１０割位置における非球面量をΔＸ１０、前記非球面レンズの焦点距離をｆＬとするとき、
５．０×１０
－４
≦｜ΔＸ１０／ｆＬ｜≦２．２×１０
－３
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１部分群に含まれる前記負レンズの焦点距離をｆ１Ａｎ、前記第１レンズ群の無限遠物体に合焦した状態での焦点距離をｆ１とするとき、
１．０≦｜ｆ１Ａｎ／ｆ１｜≦３．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記第１部分群に含まれる前記負レンズの像側の面の曲率半径をＧ１Ｒ２、前記第１部分群に含まれる前記１つ以上の正レンズのうち前記負レンズに隣り合う正レンズの物体側の面の曲率半径をＧ２Ｒ１とするとき、
１．５≦（Ｇ２Ｒ１＋Ｇ１Ｒ２）／（Ｇ２Ｒ１－Ｇ１Ｒ２）≦３０．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記第１部分群は、物体側から像側へ順に配置された、負レンズ、正レンズおよび正レンズにより構成されていることを特徴とする請求項１に記載のズームレンズ。
【請求項６】
物体側から像側へ順に配置された、前記第１レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する前記第２レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する負の屈折力の第３レンズ群と、ズーミングに際して移動する正の屈折力の第４レンズ群と、前記後レンズ群としての正の屈折力の第５レンズ群とを有することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
物体側から像側へ順に配置された、前記第１レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する前記第２レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する正の屈折力の第３レンズ群と、ズーミングに際して移動する負の屈折力の第４レンズ群と、ズーミングに際して移動する正の屈折力の第５レンズ群と、前記後レンズ群としての正の屈折力の第６レンズ群とを有することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
物体側から像側へ順に配置された、前記第１レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する前記第２レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する負の屈折力の第３レンズ群と、ズーミングに際して移動する負の屈折力の第４レンズ群と、ズーミングに際して移動する正の屈折力の第５レンズ群と、前記後レンズ群としての正の屈折力の第６レンズ群とを有することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
物体側から像側へ順に配置された、前記第１レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する前記第２レンズ群と、広角端から望遠端へのズーミングに際して像側へ移動する負の屈折力の第３レンズ群と、前記後レンズ群としての正の屈折力の第４レンズ群とを有することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記第１部分群に含まれる前記負レンズの像側の面または該負レンズに隣り合う前記正レンズの物体側の面に、平均ピッチが４００ｎｍ以下の微細構造を有する反射防止膜が形成されていることを特徴とする請求項４に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に好適なズームレンズに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ズームレンズには、ズーミングに際して移動するレンズ群よりも物体側に位置するフォーカスレンズ群を移動させてフォーカシングを行うフロントフォーカス方式のものがある。フロントフォーカス方式は、フォーカシングに際してのフォーカスレンズ群の移動量がズーム位置に依らず一定であり、かつフォーカシングに際して撮像倍率の低下がない。特許文献１には、実質的に６群構成を有し、最も物体側の第１レンズ群の全体または一部の移動によりフォーカシングを行うズームレンズが開示されている。特許文献２には、ズーミングに際し不動の第１レンズ群と、ズーミングに際して移動する２つ以上のレンズ群を含む中間群と、ズーミングに際して不動の後レンズ群とを有し、第１レンズ群の一部を移動させてフォーカシングを行うズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０７１１４０号公報
特開２０１６－１７３５２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１、２に開示されたズームレンズでは、フォーカスレンズ群の小型軽量化を行うと、フォーカスレンズ群を構成する各レンズの屈折力が強くなり、球面収差をはじめとする高次収差や色収差が発生する。
【０００５】
本発明は、小型軽量でありながらも諸収差を抑制できるようにしたズームレンズを提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、ズーミングに際して不動の正の屈折力の第１レンズ群と、ズーミングに際して移動する２つ以上のレンズ群を含む中間群と、ズーミングに際して不動の後レンズ群とを有し、ズーミングに際して隣り合うレンズ群の間隔が変化する。中間群は、該中間群のうち最も物体側に配置され、ズーミングに際して移動する負の屈折力の第２レンズ群を含む。第１レンズ群は、物体側から像側へ順に配置された、フォーカシングに際して不動の第１部分群と、無限遠物体から至近物体へのフォーカシングに際してそれぞれ隣り合う部分群との間隔が変化するように物体側へ移動する第２部分群および第３部分群とを有する。第１部分群は、物体側から像側へ順に配置された、１つの負レンズと、１つ以上の正レンズとを有する。第２部分群は、非球面形状のレンズ面を有する非球面レンズを含み、該非球面レンズのｄ線を基準とするアッベ数をν１Ｂとするとき、
８１≦ν１Ｂ≦１００
なる条件を満足することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明によれば、小型軽量でありながらも諸収差を抑制できるようにしたズームレンズを提供することができる。
【図面の簡単な説明】
【０００８】

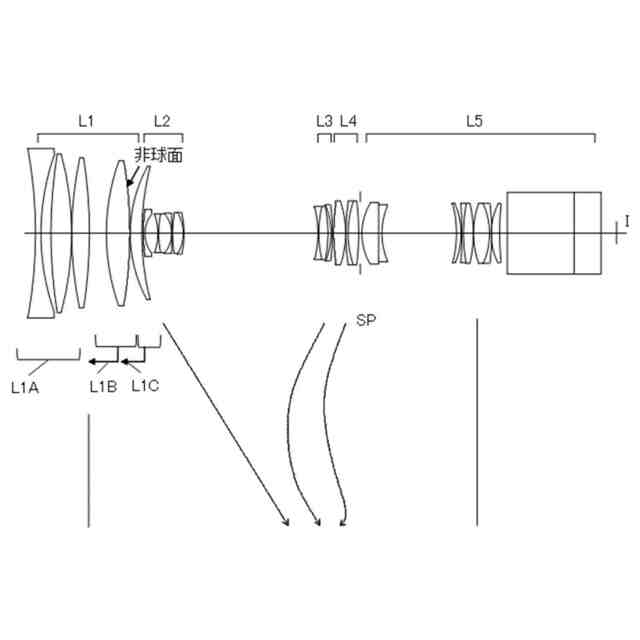

実施例１のズームレンズの広角端での断面図。

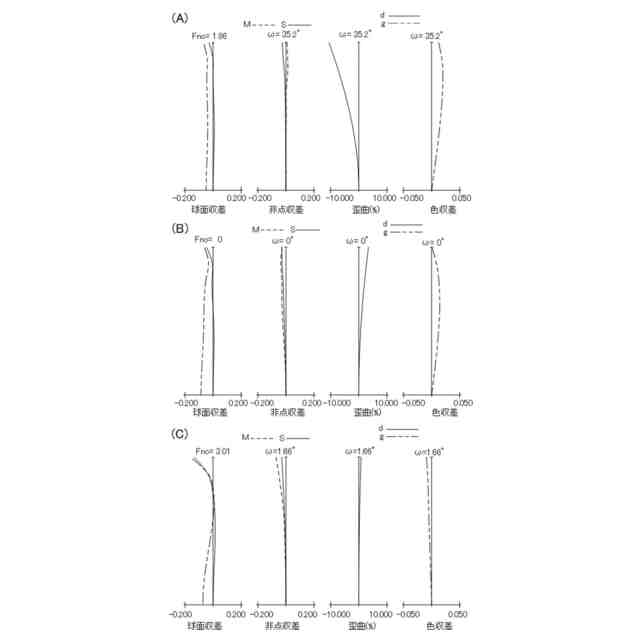

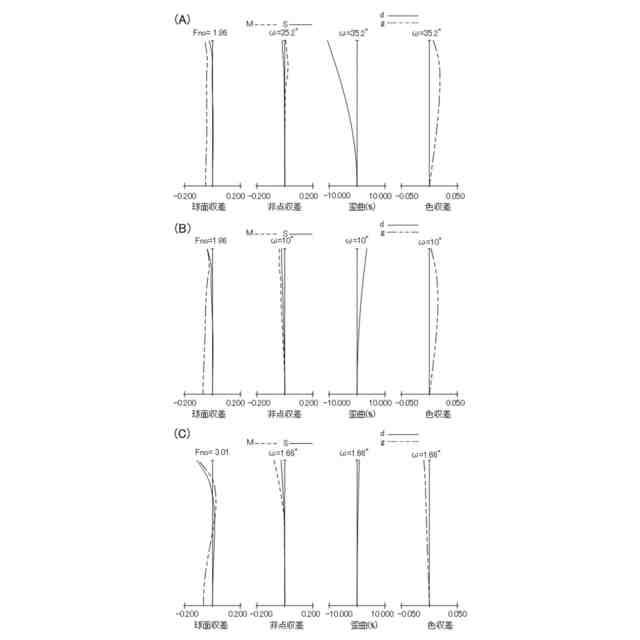

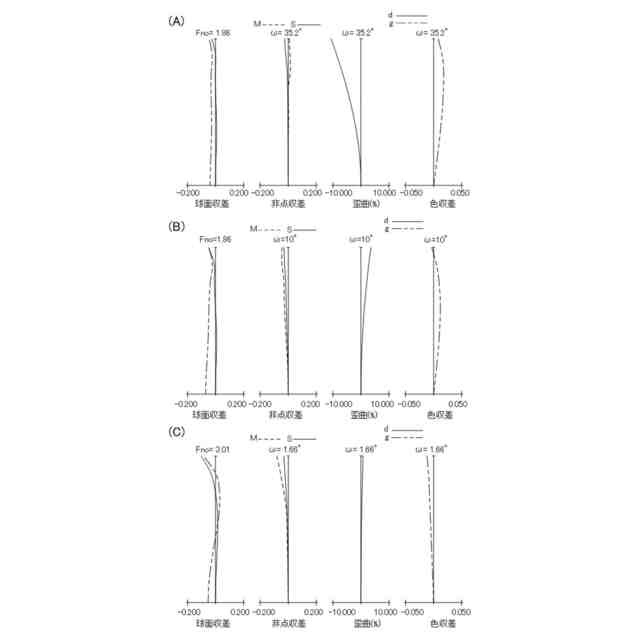

実施例１のズームレンズの収差図。

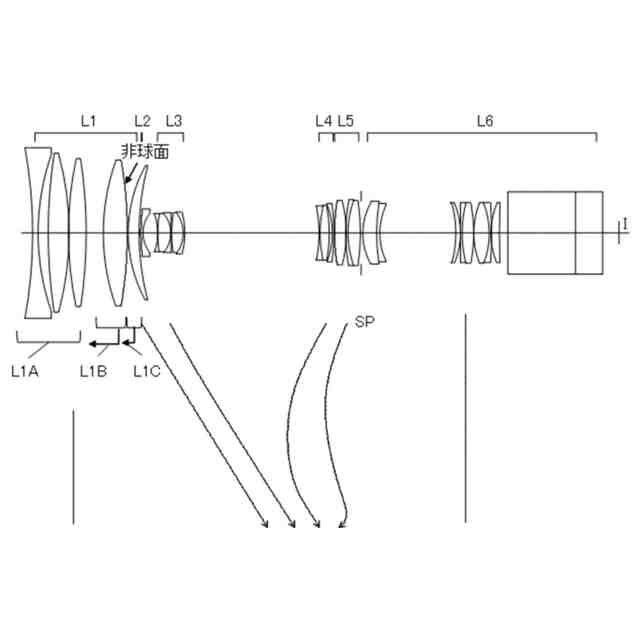

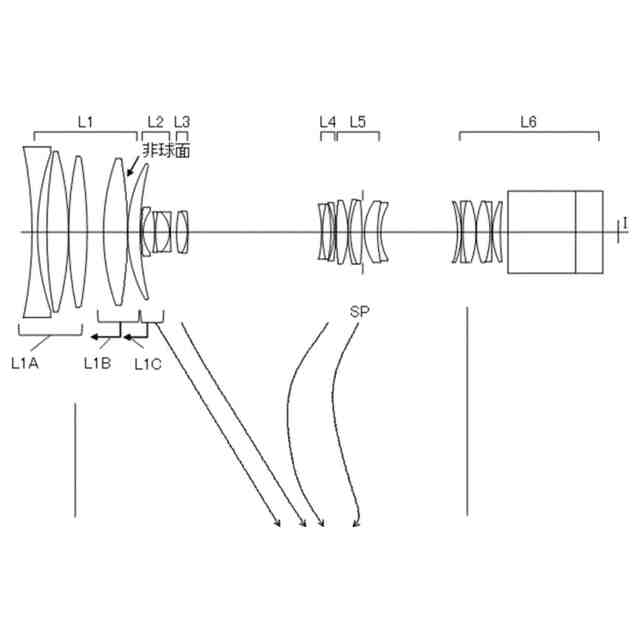

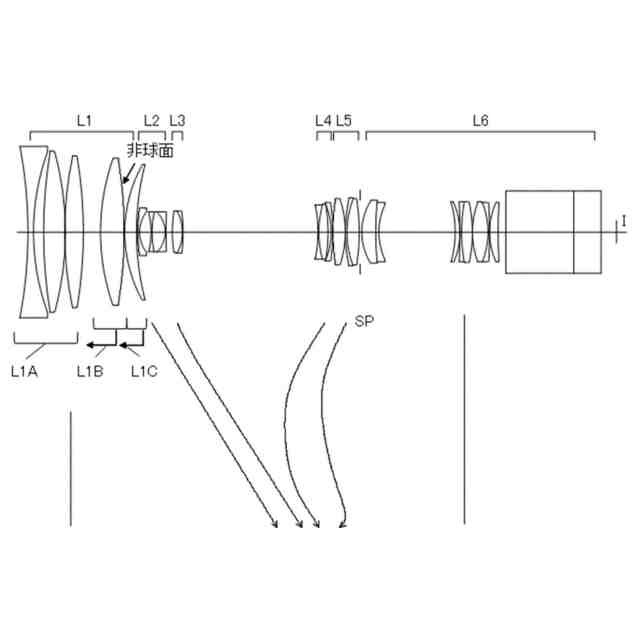

実施例２のズームレンズの広角端での断面図。
実施例２のズームレンズの収差図。
実施例３のズームレンズの広角端での断面図。
実施例３のズームレンズの収差図。
実施例４のズームレンズの広角端での断面図。
実施例４のズームレンズの収差図。
実施例５のズームレンズの広角端での断面図。
実施例５のズームレンズの収差図。
実施例６のズームレンズの広角端での断面図。
実施例６のズームレンズの収差図。
各実施例のズームレンズを備えた撮像装置を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。
【００１０】
図１、図３、図５、図７、図９および図１１はそれぞれ、実施例１～６のズームレンズの広角端かつ無限遠物体に合焦した状態（以下、無限遠合焦状態という）における光学構成を示している。ここではまず、具体的な実施例１～６の説明に先立って、各実施例に共通する事項について説明する。
