特許ウォッチ

公開番号2025071877
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182283
出願日2023-10-24
発明の名称光学素子
出願人AGC株式会社
代理人個人,個人,個人
主分類G02B 7/02 20210101AFI20250430BHJP(光学)
要約【課題】反射防止膜と遮光膜の境界において光の透過率を急激に変化させる、技術を提供する。
【解決手段】光学素子は、光を透過する透明基材と、前記光の反射を防止する反射防止膜と、前記光の透過を遮る遮光膜と、を備える。前記透明基材は、前記光が入射する表面に、前記反射防止膜が形成される領域である光学有効面と、前記光学有効面の外周全体にわたって設けられる溝と、を有する。前記遮光膜は、前記溝の内部に充填され、前記溝の内部で前記透明基材に接触すると共に、前記反射防止膜の外周を取り囲む。
【選択図】図1
特許請求の範囲【請求項１】
光を透過する透明基材と、
前記光の反射を防止する反射防止膜と、
前記光の透過を遮る遮光膜と、
を備え、
前記透明基材は、前記光が入射する表面に、前記反射防止膜が形成される領域である光学有効面と、前記光学有効面の外周に沿って設けられる溝と、を有し、
前記遮光膜は、前記溝の内部に充填され、前記溝の内部で前記透明基材に接触すると共に、前記反射防止膜の外周を取り囲む、光学素子。
続きを表示（約 430 文字）【請求項２】
前記溝は、前記光学有効面の外周の全体にわたって設けられる、請求項１に記載の光学素子。
【請求項３】
前記光学有効面の外周の少なくとも一部において、前記溝の内周と前記遮光膜の内周とが一致する、請求項１又は２に記載の光学素子。
【請求項４】
前記光の透過方向から見て、前記溝の内周が不規則な凹凸を有しており、前記不規則な凹凸は、８０％以上の隣り合う２組の凹凸で、凹凸の高低差が異なる、請求項３に記載の光学素子。
【請求項５】
前記光の透過方向から見て、前記溝の内周が不規則な凹凸を有しており、前記不規則な凹凸は、８０％以上の隣り合う３つの凸で、隣り合う２つの凸の頂点同士の間隔と、別の隣り合う２つの頂点同士の間隔とが異なる、請求項３に記載の光学素子。
【請求項６】
前記光学有効面の外周の少なくとも一部において、前記溝の深さは０．５μｍ以上である、請求項１又は２に記載の光学素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光学素子に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に記載の光学素子は、レンズ基材と、反射防止膜と、遮光膜と、を備える。レンズ基材は、平滑面と、平滑面の外周を囲む粗面と、を有する。反射防止膜は、平滑面と粗面の一部とに連続して形成される。反射防止膜は、レンズ基材とは反対側の表面に微細凹凸構造を有する。遮光膜は、反射防止膜の外周を覆う。反射防止膜の外周と遮光膜の内周とは、平滑面上で重なる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４１８２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
遮光膜は、一般的に、コーティング液を塗布して乾燥することで形成する。コーティング液は、その液膜の周縁に近づくほど、表面張力によって薄くなりやすい。それゆえ、遮光膜の内周の厚みが薄くなりやすい。その結果、反射防止膜と遮光膜の境界において、光の透過率を急激に変化させることが困難であった。
【０００５】
本開示の一態様は、反射防止膜と遮光膜の境界において光の透過率を急激に変化させる、技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る光学素子は、光を透過する透明基材と、前記光の反射を防止する反射防止膜と、前記光の透過を遮る遮光膜と、を備える。前記透明基材は、前記光が入射する表面に、前記反射防止膜が形成される領域である光学有効面と、前記光学有効面の外周に沿って設けられる溝と、を有する。前記遮光膜は、前記溝の内部に充填され、前記溝の内部で前記透明基材に接触すると共に、前記反射防止膜の外周を取り囲む。
【発明の効果】
【０００７】
本開示の一態様によれば、光学有効面の外周に沿って溝を設ける。溝の内部に遮光膜を充填することで、遮光膜の厚みを増やすことができる。その結果、反射防止膜と遮光膜の境界において光の透過率を急激に変化させることができ、光が光学有効面の外側に漏れることを抑制できる。
【図面の簡単な説明】
【０００８】

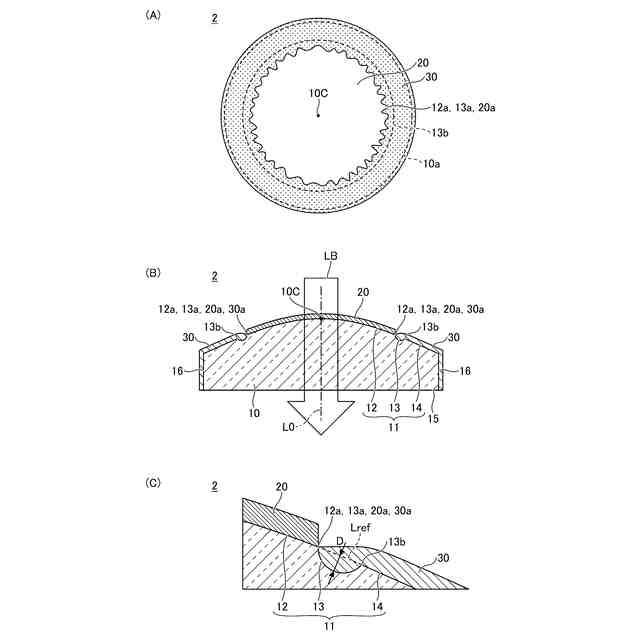

図１（Ａ）は一実施形態に係る光学素子の平面図であり、図１（Ｂ）は一実施形態に係る光学素子の断面図であり、図１（Ｃ）は図１（Ｂ）の一部を拡大して示す断面図である。

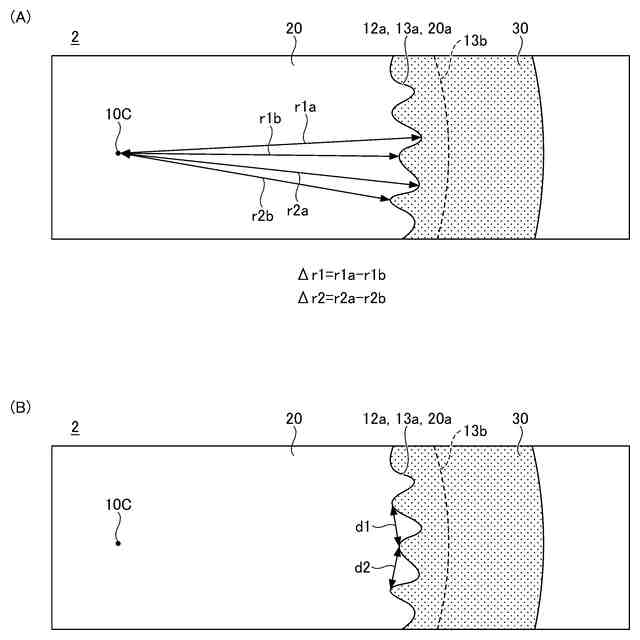

図２（Ａ）はΔｒ１とΔｒ２の一例を示す平面図であり、図２（Ｂ）はｄ１とｄ２の一例を示す平面図である。

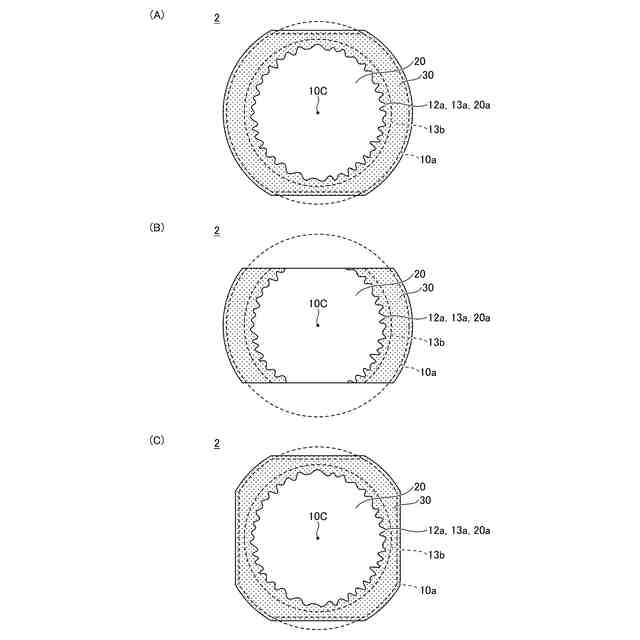

図３（Ａ）は第１変形例に係る光学素子の平面図であり、図３（Ｂ）は第２変形例に係る光学素子の平面図であり、図３（Ｃ）は第３変形例に係る光学素子の平面図である。

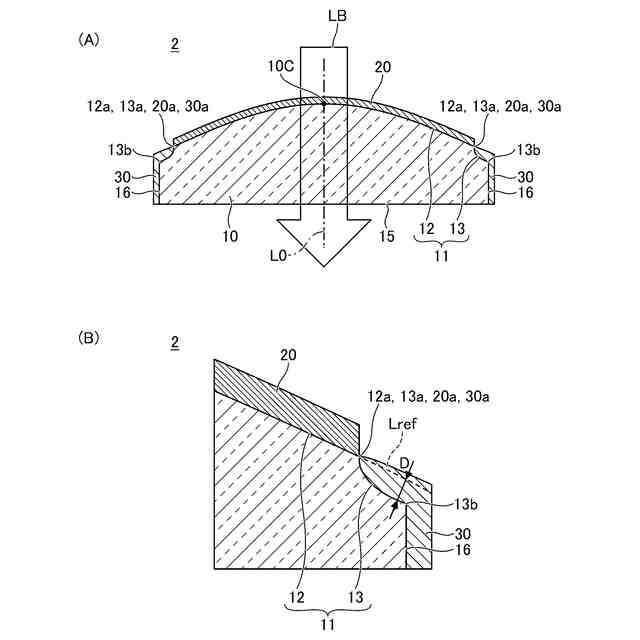

図４（Ａ）は第４変形例に係る光学素子の断面図であり、図４（Ｂ）は図４（Ａ）の一部を拡大して示す断面図である。

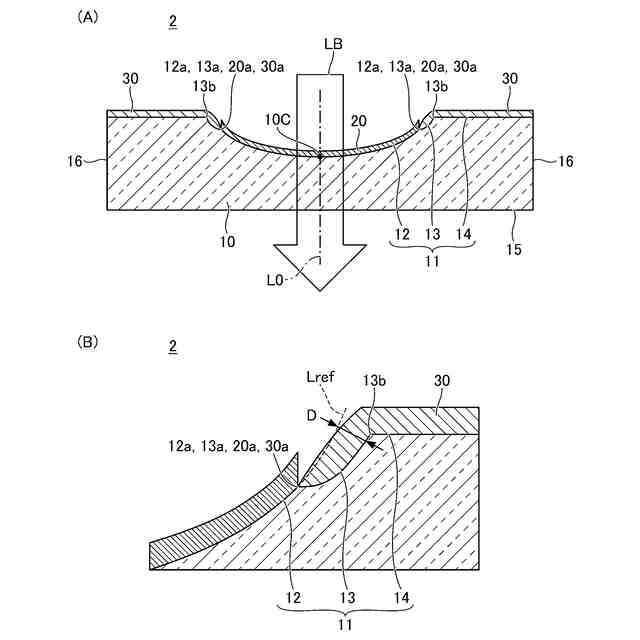

図５（Ａ）は第５変形例に係る光学素子の断面図であり、図５（Ｂ）は図５（Ａ）の一部を拡大して示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示を実施するための形態について図面を参照して説明する。各図面において同一の又は対応する構成には同一の符号を付し、説明を省略することがある。明細書中、数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。
【００１０】
図１（Ａ）、図１（Ｂ）及び図１（Ｃ）を参照して、一実施形態に係る光学素子について説明する。光学素子２は、透明基材１０と、反射防止膜２０と、遮光膜３０と、を備える。透明基材１０は、光ＬＢを透過する。反射防止膜２０は、光ＬＢの反射を防止する。遮光膜３０は、光ＬＢの透過を遮る。光ＬＢは、例えば可視光線である。
（【００１１】以降は省略されています）
