特許ウォッチ

公開番号2025110747
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004769
出願日2024-01-16
発明の名称ガラス
出願人AGC株式会社,国立大学法人愛媛大学
代理人弁理士法人酒井国際特許事務所
主分類C03C 3/062 20060101AFI20250722BHJP(ガラス;鉱物またはスラグウール)
要約【課題】ヤング率及び耐失透性が高く、かつ低膨張率となるガラスを提供する。
【解決手段】ガラス10は、酸化物基準のモル%表示において、SiO₂の含有量が20%以上であり、三価の酸化物Rx₂O₃の合計含有量が30%以上であり、三価の酸化物Rx₂O₃の合計含有量に対するAl₂O₃の含有量の比率が、50%より高く、Ta₂O₅を含む。
【選択図】図1
特許請求の範囲【請求項１】
酸化物基準のモル％表示において、
ＳｉＯ
２
の含有量が２０％以上であり、
三価の酸化物Ｒｘ
２
Ｏ
３
の合計含有量が３０％以上であり、
三価の酸化物Ｒｘ
２
Ｏ
３
の合計含有量に対するＡｌ
２
Ｏ
３
の含有量の比率が、５０％より高く、
Ｔａ
２
Ｏ
５
を含む、
ガラス。
続きを表示（約 390 文字）【請求項２】
酸化物基準のモル％表示で、
ＳｉＯ
２
の含有量が２５％以上であり、
Ｔａ
２
Ｏ
５
の含有量が５％以上である、
請求項１に記載のガラス。
【請求項３】
酸化物基準のモル％表示で、
二価の酸化物ＲｙＯの合計含有量が５％以上であり、
二価の酸化物ＲｙＯの合計含有量に対するＭｇＯの含有量の比率が、４５％以上９５％以下である、
請求項１又は請求項２に記載のガラス。
【請求項４】
ヤング率が１３０ＧＰａ以上であり、線熱膨張係数が６．０ｐｐｍ／℃以下である、
請求項１又は請求項２に記載のガラス。
【請求項５】
屈折率ｎ
ｄ
が１．７０以上である、
請求項１又は請求項２に記載のガラス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
高ヤング率のガラスが求められることがある。特許文献１には、ヤング率が１３０ＧＰａ以上の光学ガラスが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開第２０２１－２０８４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、高ヤング率のガラスは、失透性が高くなったり、熱膨張率が高くなったりしてしまう場合がある。
【０００５】
本発明は、ヤング率及び耐失透性が高く、かつ低膨張率となるガラスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係るガラスは、酸化物基準のモル％表示において、ＳｉＯ
２
の含有量が２０％以上であり、三価の酸化物Ｒｘ
２
Ｏ
３
の合計含有量が３０％以上であり、三価の酸化物Ｒｘ
２
Ｏ
３
の合計含有量に対するＡｌ
２
Ｏ
３
の含有量の比率が、５０％より高く、Ｔａ
２
Ｏ
５
を含む。
【発明の効果】
【０００７】
本発明によれば、ヤング率及び耐失透性が高く、かつ低膨張率にできる。
【図面の簡単な説明】
【０００８】

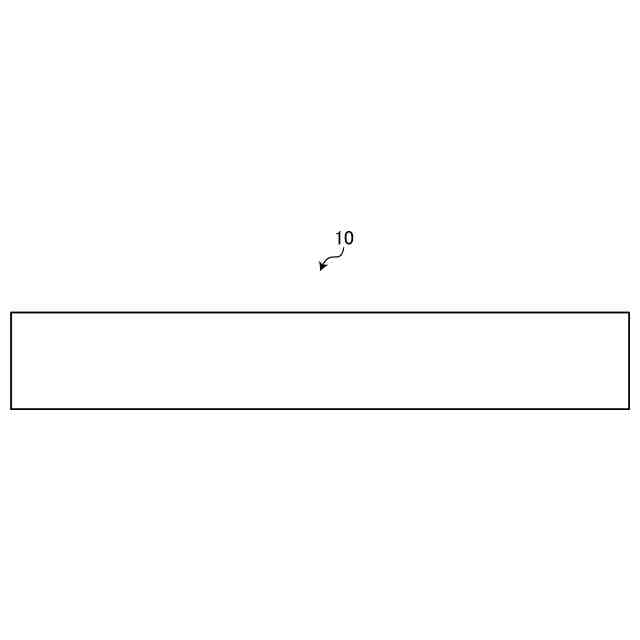

図１は、本実施形態に係るガラスの模式図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、本発明の好適な実施形態を詳細に説明する。なお、この実施形態により本発明が限定されるものではなく、また、実施形態が複数ある場合には、各実施形態を組み合わせて構成するものも含むものである。また、数値については四捨五入の範囲が含まれる。また、「～」で表される数値範囲は、～の前後の数値を下限値及び上限値として含む数値範囲を意味し、以降でも「～」を使用する場合は、同様の意味を指す。
【００１０】
（ガラス）
図１は、本実施形態に係るガラスの模式図である。図１に示すように、本実施形態に係るガラス１０は、任意の用途に用いられるものであってよいが、光学機器に用いられる光学ガラスや、部材を支持するガラス基板として用いられることが好ましい。ガラス基板として用いる場合、ガラス１０は、半導体パッケージの製造用のガラス基板として用いられてよく、より具体的には、ＦＯＷＬＰ等の製造用の支持ガラス基板として用いられてよい。なお、ＦＯＷＬＰ等とは、ファンアウトウェハレベルパッケージ（ＦａｎＯｕｔＷａｆｅｒＬｅｖｅｌＰａｃｋａｇｅ：ＦＯＷＬＰ）やファンアウトパネルレベルパッケージ（ＦａｎＯｕｔＰａｎｅｌＬｅｖｅｌＰａｃｋａｇｅ：ＦＯＰＬＰ）を含むものである。
（【００１１】以降は省略されています）

関連特許
