TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025100851
公報種別
公開特許公報(A)
公開日
2025-07-03
出願番号
2025071157,2024005855
出願日
2025-04-23,2015-10-23
発明の名称
無アルカリガラス
出願人
AGC株式会社
代理人
個人
,
個人
,
個人
,
個人
主分類
C03C
3/091 20060101AFI20250626BHJP(ガラス;鉱物またはスラグウール)
要約
【課題】低い熱収縮率のガラスにおいて、BHFによる問題が発生しにくく、生産性がよく、かつ熱収縮率が低い無アルカリガラスの提供。
【解決手段】 歪点が690℃以上738℃以下であり、50~350℃での平均熱膨張係数が30×10
-7
~45×10
-7
/℃であり、ヤング率が77~86GPaであり、SiO
2
、Al
2
O
3
、B
2
O
3
、MgO、CaOおよびSrOを含有し、SiO
2
、Al
2
O
3
、B
2
O
3
、MgOおよびCaOの含有量が所定量であり、MgO+CaO+SrO+BaOの合量が18.0%以下であり、CaO/(MgO+CaO+SrO+BaO)が0.22以上0.59以下であり、SrO/(MgO+CaO+SrO+BaO)が0.06以上0.52以下であり、Na
2
O/B
2
O
3
が0.001以上0.3以下であり、アルカリ金属酸化物の含有量が1000質量ppm以下である無アルカリガラス。
【選択図】なし

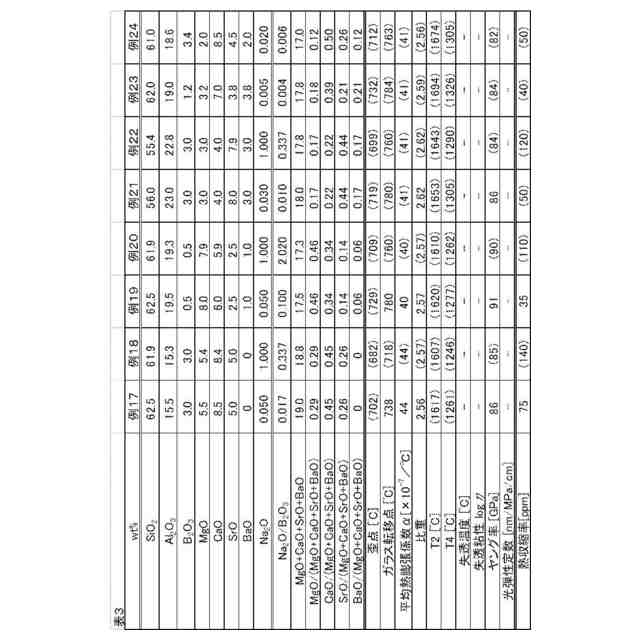

特許請求の範囲
【請求項1】
歪点が680℃以上であり、50~350℃での平均熱膨張係数が30×10
-7
~45×10
-7
/℃であり、酸化物基準の質量%表示で、
SiO
2
:54~66%
Al
2
O
3
:10~27%
B
2
O
3
:0.2~5.5%
MgO:0~10%
CaO:0~15%
SrO:0~15%
BaO:0~15%
MgO+CaO+SrO+BaO:8~25%
を含有し、かつ、Na
2
Oを600質量ppm以下含有し、Na
2
OとB
2
O
3
との質量比(Na
2
O/B
2
O
3
)が0.001以上0.3以下である無アルカリガラス。
発明の詳細な説明
【技術分野】
【0001】
本発明は、各種ディスプレイ用基板ガラスやフォトマスク用基板ガラスとして好適な、アルカリ金属酸化物を実質上含有せず、フロート成形が可能な、無アルカリガラスに関する。以下、本明細書において、「無アルカリ」と言った場合、アルカリ金属酸化物(Li
2
O、Na
2
O、K
2
O)の含有量が1000質量ppm以下であることを意味する。
続きを表示(約 1,500 文字)
【背景技術】
【0002】
従来、各種ディスプレイ用基板ガラス、特に表面に金属ないし酸化物薄膜等を形成するものでは、以下に示す特性が要求されてきた。
(1)アルカリ金属酸化物を含有していると、アルカリ金属イオンが薄膜中に拡散して膜特性を劣化させるため、アルカリ金属酸化物の含有量がきわめて低いこと、具体的には、アルカリ金属酸化物の含有量が1000質量ppm以下であること。
(2)薄膜形成工程における加熱によるガラス基板の変形、特に熱収縮が少ないこと。すなわち、熱収縮率が小さいこと。
【0003】
(3)半導体形成に用いる各種薬品に対して充分な化学耐久性を有すること。特にSiO
x
やSiN
x
のエッチングのためのバッファードフッ酸(BHF:フッ酸とフッ化アンモニウムの混合液)、およびITOのエッチングに用いる塩酸を含有する薬液、金属電極のエッチングに用いる各種の酸(硝酸、硫酸等)、レジスト剥離液のアルカリに対して耐久性のあること。
(4)内部および表面に欠点(泡、脈理、インクルージョン、ピット、キズ等)がないこと。
【0004】
上記の要求に加えて、近年では、以下のような状況にある。
(5)ディスプレイの軽量化が要求され、ガラス自身も密度の小さいガラスが望まれる。
(6)ディスプレイの軽量化が要求され、基板ガラスの薄板化が望まれる。
【0005】
(7)これまでのアモルファスシリコン(a-Si)タイプの液晶ディスプレイに加え、若干熱処理温度の高い多結晶シリコン(p-Si)タイプの液晶ディスプレイが作製されるようになってきた(a-Si:約350℃→p-Si:350~550℃)。
(8)液晶ディスプレイ作製熱処理の昇降温速度を速くして、生産性を上げたり耐熱衝撃性を上げるために、ガラスの平均熱膨張係数の小さいガラスが求められる。
【0006】
一方、エッチングのドライ化が進み、耐BHF性に対する要求が弱くなってきている。これまでのガラスは、耐BHF性を良くするために、B
2
O
3
を6~10モル%含有するガラスが多く用いられてきた。しかし、B
2
O
3
は歪点を下げる傾向がある。B
2
O
3
を含有しないまたは含有量の少ない無アルカリガラスの例としては以下のようなものがある。
【0007】
特許文献1にはB
2
O
3
を0~3重量%含有するガラスが開示されているが、実施例の歪点が690℃以下である。
【0008】
特許文献2にはB
2
O
3
を0~5モル%含有するガラスが開示されているが、50~350℃での平均熱膨張係数が50×10
-7
/℃を超える。
【0009】
特許文献1、2に記載のガラスにおける問題点を解決するため、特許文献3に記載の無アルカリガラスが提案されている。特許文献3に記載の無アルカリガラスは、歪点が高く、フロート法による成形ができ、ディスプレイ用基板、フォトマスク用基板等の用途に好適であるとされている。
【先行技術文献】
【特許文献】
【0010】
日本国特開平4-325435号公報
日本国特開平5-232458号公報
日本国特開平9-263421号公報
【発明の概要】
【発明が解決しようとする課題】

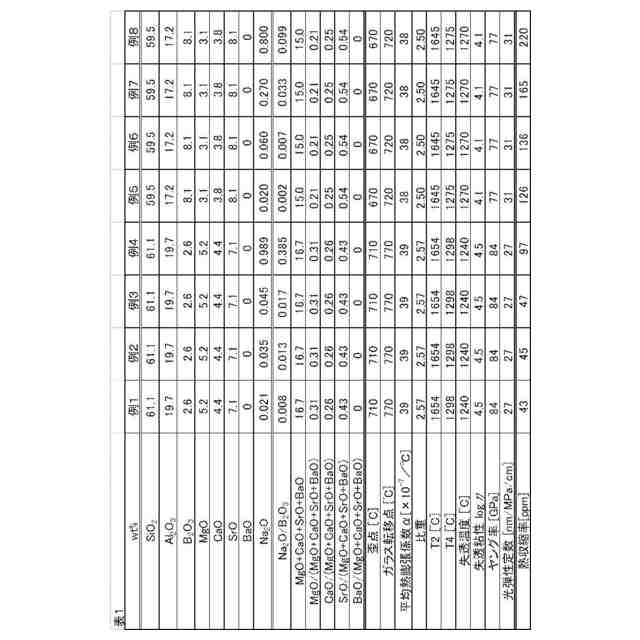

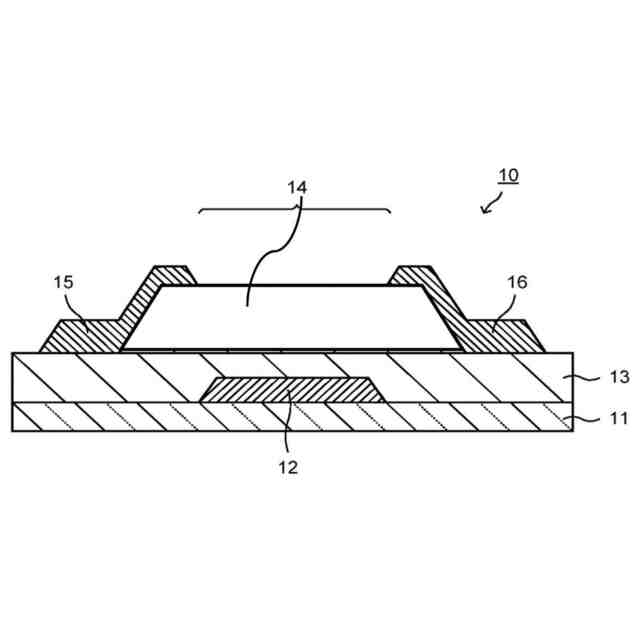

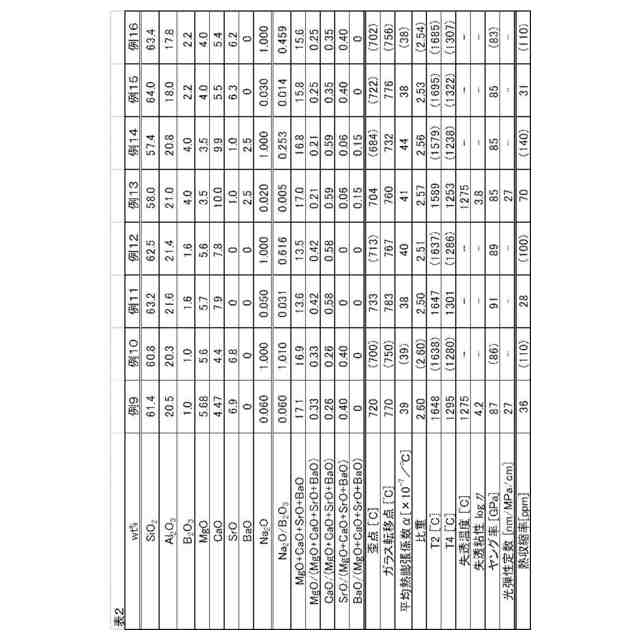

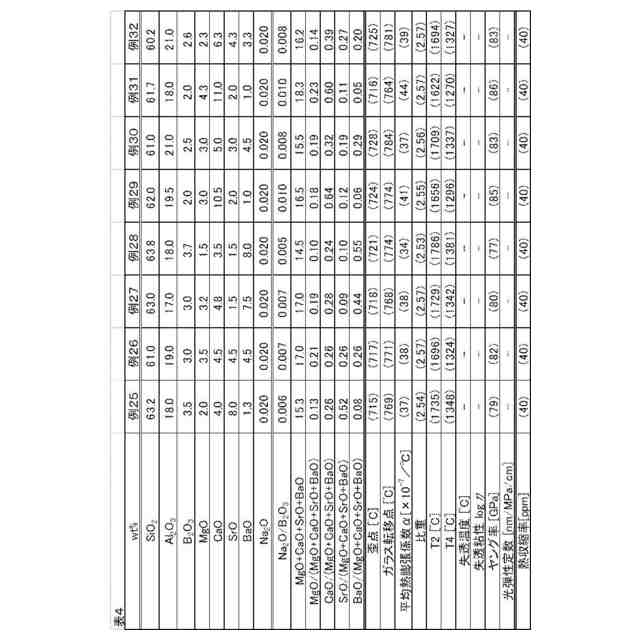

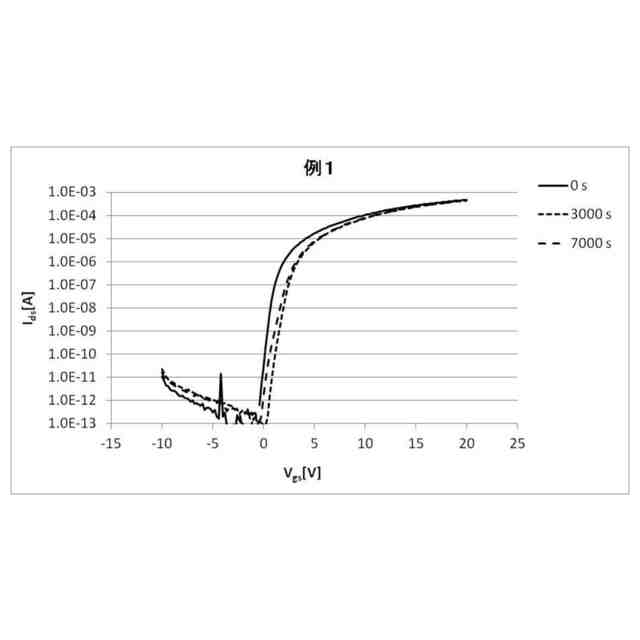

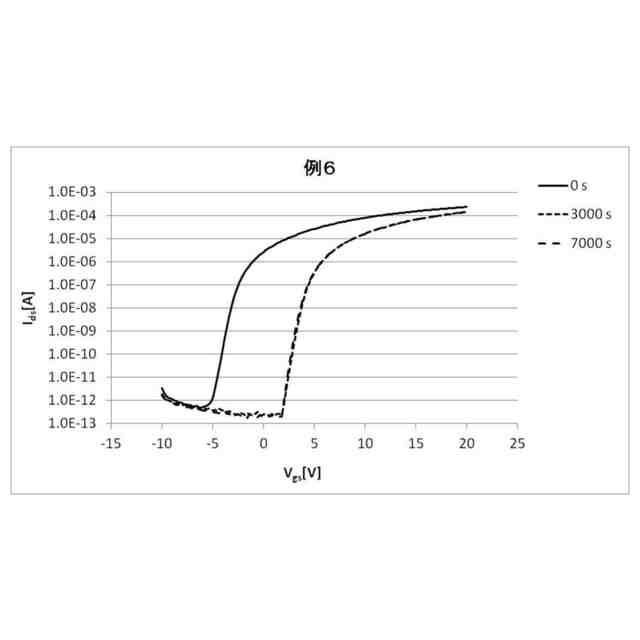

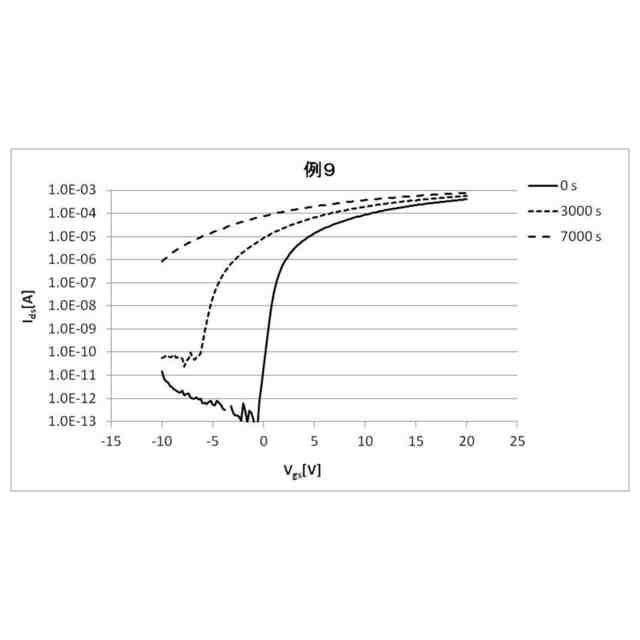

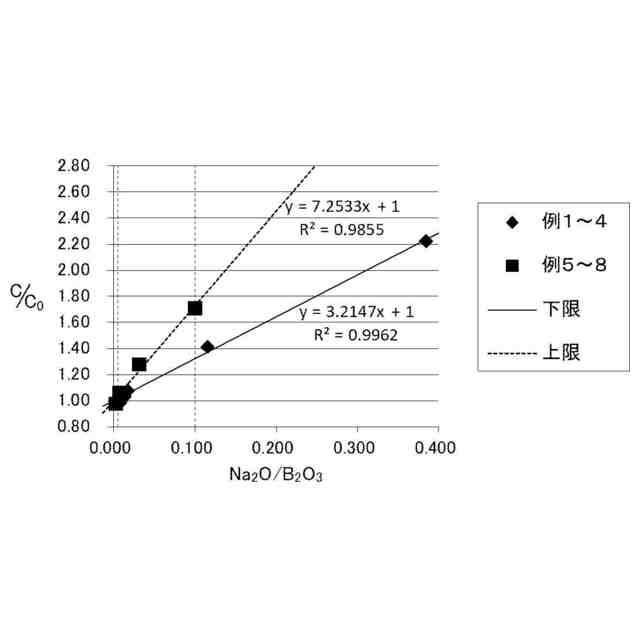

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
日本電気硝子株式会社
ガラス材
1か月前
個人
ガラス製品の製造方法
8日前
株式会社フジクラ
シール装置
1か月前
日本電気硝子株式会社
ガラスの製造方法
24日前
日本電気硝子株式会社
ガラス繊維用組成物
1か月前
日本電気硝子株式会社
ガラス繊維用組成物
15日前
日本板硝子株式会社
自動車用窓ガラス
2か月前
株式会社オハラ
光学ガラス
1か月前
AGC株式会社
ガラス板の製造方法
2か月前
日東電工株式会社
ガラス樹脂複合体
2か月前
日本電気硝子株式会社
フィーダー
1か月前
AGC株式会社
ガラスペースト
1か月前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
2か月前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
2か月前
株式会社オハラ
光学ガラスおよび光学素子
1か月前
日本電気硝子株式会社
ガラス物品の製造方法
2か月前
AGC株式会社
洗浄部材の位置決め方法
1か月前
信越化学工業株式会社
光ファイバ用多孔質母材の搬送装置
1か月前
東洋ガラス株式会社
ガラス製造装置
1か月前
日本電気硝子株式会社
ガラス粉末、封着材料及び封着材料ペースト
2か月前
住友電気工業株式会社
光ファイバの製造方法
2か月前
AGC株式会社
膜付き基材及びその製造方法
3か月前
株式会社オハラ
結晶相を含むガラス
2か月前
株式会社オハラ
結晶相を含むガラス
2か月前
日本板硝子株式会社
機能性膜付きガラス基材
2か月前
AGC株式会社
ガラス板及びディスプレイ装置
16日前
AGC株式会社
ガラス板及びディスプレイ装置
16日前
日本電気硝子株式会社
ガラス繊維の製造装置、及びガラス繊維の製造方法
2か月前
信越化学工業株式会社
SiOH含有光ファイバ母材及びその評価方法
1か月前
日本電気硝子株式会社
ガラス板搬送装置
24日前
日本電気硝子株式会社
溶融炉及びガラス物品の製造方法
3か月前
日本電気硝子株式会社
ガラス板の製造方法及び製造装置
2か月前
国立大学法人京都工芸繊維大学
ガラス組成物
3か月前
日本電気硝子株式会社
ガラス
3か月前
日本電気硝子株式会社
溶融炉およびガラス物品の製造方法
1日前
日本電気硝子株式会社
ガラス繊維の製造装置及び製造方法
18日前
続きを見る
他の特許を見る
