公開番号2025098447
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214573
出願日2023-12-20
発明の名称光学素子
出願人AGC株式会社
代理人弁理士法人酒井国際特許事務所
主分類G02B 1/00 20060101AFI20250625BHJP(光学)
要約【課題】光の透過方向に複数の遮光膜で挟まれた領域を検査することができる、技術を提供する。
【解決手段】光学素子は、第1光の透過方向から見て、前記第1光の一部を透過する透過領域と、前記第1光の別の一部を遮る遮光領域と、を有する。光学素子は、前記遮光領域を形成する遮光膜を、前記第1光の透過方向に間隔をおいて複数有する。前記透過領域は、前記遮光領域よりも、前記第1光の透過率(T1)と、前記第1光とは異なる波長を有する第2光の透過率(T2)との両方が高い。前記遮光領域は、前記第1光の透過方向から見て、複数の前記遮光膜が重なる領域を有する。前記遮光領域は、最も多くの前記遮光膜が重なる領域において(T2/T1)が100以上である。
【選択図】図1
特許請求の範囲【請求項１】
第１光の透過方向から見て、前記第１光の一部を透過する透過領域と、前記第１光の別の一部を遮る遮光領域と、を有する、光学素子であって、
前記遮光領域を形成する遮光膜を、前記第１光の透過方向に間隔をおいて複数有し、
前記透過領域は、前記遮光領域よりも、前記第１光の透過率（Ｔ１）と、前記第１光とは異なる波長を有する第２光の透過率（Ｔ２）との両方が高く、
前記遮光領域は、前記第１光の透過方向から見て、複数の前記遮光膜が重なる領域を有し、
前記遮光領域は、最も多くの前記遮光膜が重なる領域において（Ｔ２／Ｔ１）が１００以上である、光学素子。
続きを表示（約 610 文字）【請求項２】
前記第１光は可視光であって、前記第１光の透過率（Ｔ１）は４００ｎｍ～７００ｎｍにおける平均透過率であり、
前記第２光は赤外光であって、前記第２光の透過率（Ｔ２）は８００ｎｍ～２５００ｎｍの範囲のうち、５０ｎｍ以上の所望の波長域における平均透過率である、請求項１に記載の光学素子。
【請求項３】
複数の前記遮光膜は、それぞれ、前記第１光の透過方向に複数の透明部材で挟まれている、請求項１又は２に記載の光学素子。
【請求項４】
複数の前記透明部材は、それぞれ、ガラス又は樹脂で形成される、請求項３に記載の光学素子。
【請求項５】
複数の前記透明部材は、それぞれ、ガラスで形成される、請求項３に記載の光学素子。
【請求項６】
複数の前記遮光膜は、それぞれ、Ｆｅ
２
Ｏ
３
を３．０質量％以上含む黒色ガラスで形成される、請求項１または２に記載の光学素子。
【請求項７】
複数の前記遮光膜は、それぞれ、前記第１光の透過方向に複数の透明部材で挟まれており、
複数の前記透明部材は、それぞれ、ガラスで形成され、
複数の前記遮光膜は、それぞれ、Ｆｅ
２
Ｏ
３
を３．０質量％以上含む黒色ガラスで形成される、請求項１または２に記載の光学素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光学素子に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１に記載の光学ユニットは、透明な第１の基板と、透明な第２の基板と、第１の基板と第２の基板との間の凸部の周囲を充填する黒色樹脂によって構成される絞りと、を備える。第１の基板と第２の基板は、透明なガラス基板又は透明な樹脂基板である。特許文献１に記載の光学ユニットは、絞りと同じ構成の第２の絞りを備える。第２の絞りも、黒色樹脂によって構成される。
【０００３】
特許文献２には、可視光を遮光し、赤外光を透過する樹脂材料が記載されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／１７６７０４号
国際公開第２０１６／０９８８１０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来から、特許文献１に記載の如く、光の透過方向に間隔をおいて複数の遮光膜を有する光学素子が知られている。光学素子は、光の透過方向から見て、複数の遮光膜が重なる領域を有する。この領域は、複数の遮光膜で挟まれている。それゆえ、この領域は、検査用の光が届き難く、欠陥の検査が困難であった。欠陥は、例えばクラックを含む。
【０００６】
本開示の一実施形態は、光の透過方向に複数の遮光膜で挟まれた領域を検査することができる、技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る光学素子は、第１光の透過方向から見て、前記第１光の一部を透過する透過領域と、前記第１光の別の一部を遮る遮光領域と、を有する。光学素子は、前記遮光領域を形成する遮光膜を、前記第１光の透過方向に間隔をおいて複数有する。前記透過領域は、前記遮光領域よりも、前記第１光の透過率（Ｔ１）と、前記第１光とは異なる波長を有する第２光の透過率（Ｔ２）との両方が高い。前記遮光領域は、前記第１光の透過方向から見て、複数の前記遮光膜が重なる領域を有する。前記遮光領域は、最も多くの前記遮光膜が重なる領域において（Ｔ２／Ｔ１）が１００以上である。
【発明の効果】
【０００８】
本開示の一態様によれば、最も多くの前記遮光膜が重なる領域において（Ｔ２／Ｔ１）が１００以上であるので、第２光を用いて光の透過方向に複数の領域で挟まれた領域を検査することができる。
【図面の簡単な説明】
【０００９】

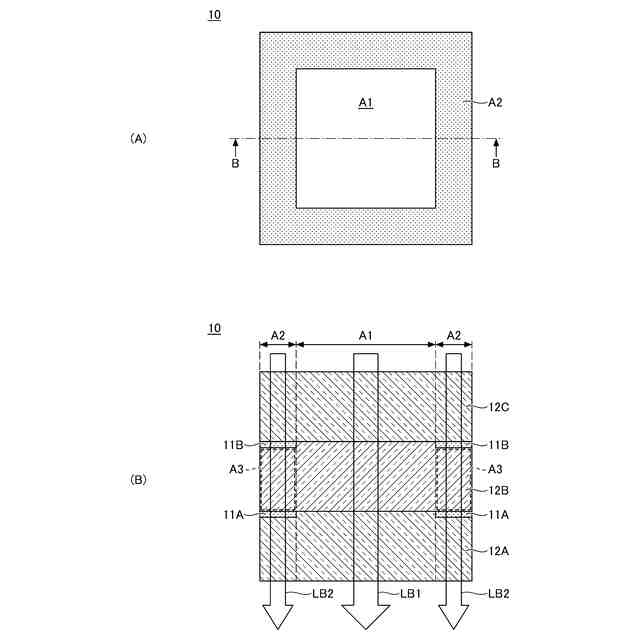

図１（Ａ）は一実施形態に係る光学素子の平面図であり、図１（Ｂ）は図１（Ａ）のＢ－Ｂ線に沿った断面図である。

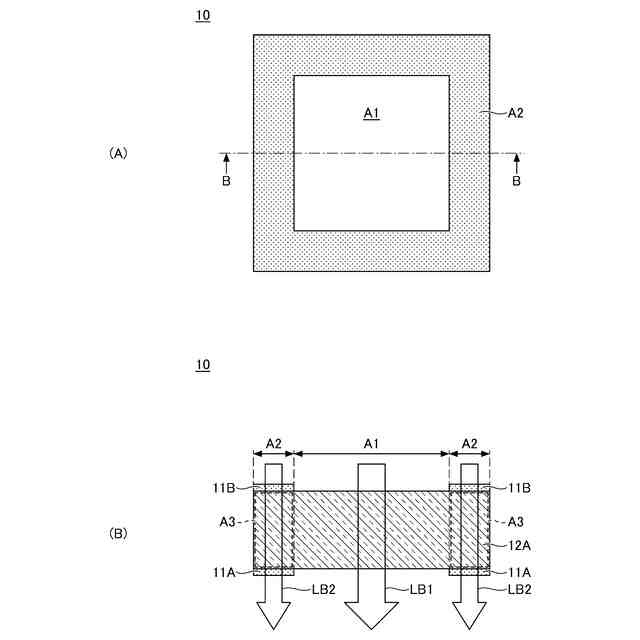

図２（Ａ）は第１変形例に係る光学素子の平面図であり、図２（Ｂ）は図２（Ａ）のＢ－Ｂ線に沿った断面図である。

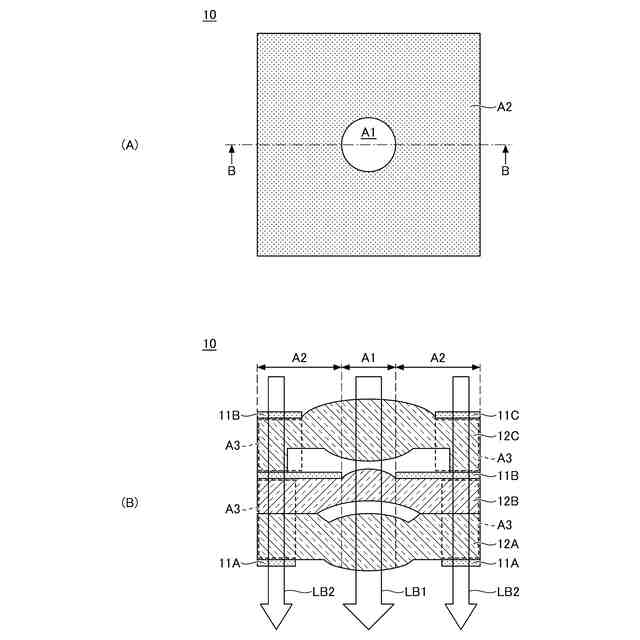

図３（Ａ）は第２変形例に係る光学素子の平面図であり、図３（Ｂ）は図３（Ａ）のＢ－Ｂ線に沿った断面図である。

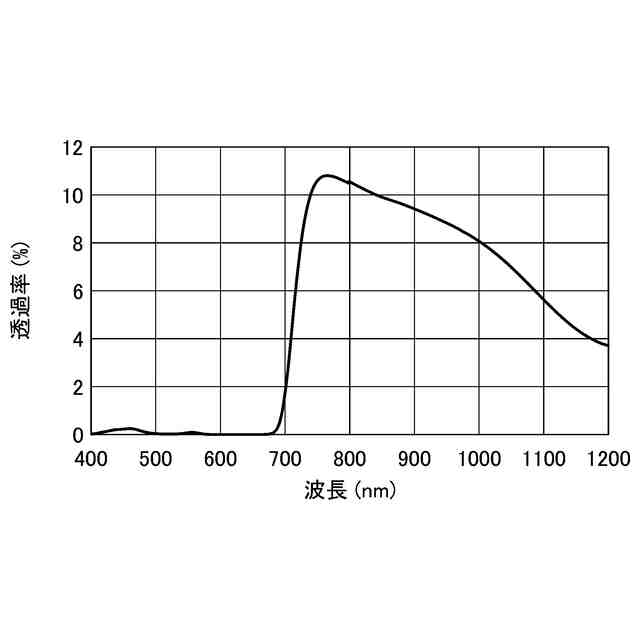

図４は、黒色ガラスで構成される遮光膜の透過スペクトルの一例を示す図である。

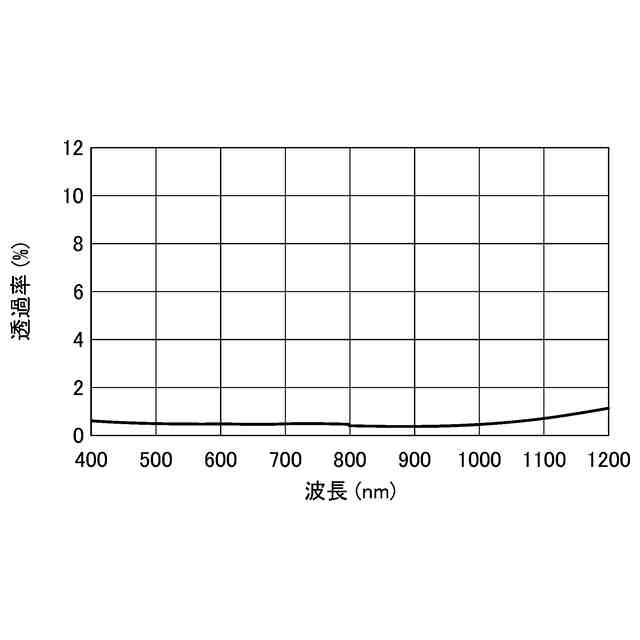

図５は、透明なガラス粉末と黒色顔料を含むペーストを焼成してなる遮光膜の透過スペクトルの一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示を実施するための形態について図面を参照して説明する。各図面において同一の又は対応する構成には同一の符号を付し、説明を省略することがある。明細書中、数値範囲を示す「～」は、その前後に記載された数値を下限値及び上限値として含むことを意味する。数値範囲は、四捨五入した範囲を含む。
（【００１１】以降は省略されています）
