特許ウォッチ

公開番号2025128832
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025773
出願日2024-02-22
発明の名称検査システム、検査装置、検査方法および生産方法
出願人AGC株式会社
代理人弁理士法人志賀国際特許事務所
主分類G01N 21/958 20060101AFI20250827BHJP(測定;試験)
要約【課題】正確にフロートガラスの錫面の判定を行う。
【解決手段】光源はフロートガラスを含む被検査体に紫外線を照射し、検出器は紫外線が照射される被検査体の表面の照射領域に生じる可視光線の強度を検出し、判定部は可視光線の強度に基づいて、照射領域が、錫が分布した錫面にあるか否かを判定する。本願の実施形態は、検査システム、検査装置、検査方法および機能性フロートガラスの生産方法のいずれの形態でも実現することができる。

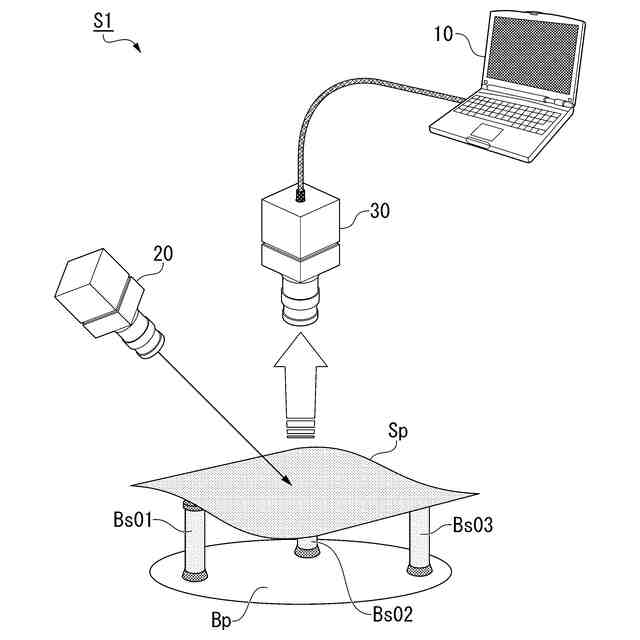

【選択図】図1
特許請求の範囲【請求項１】
フロートガラスを含む被検査体に紫外線を照射する光源と、
前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出する検出器と、
前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する判定部と、を備える
検査システム。
続きを表示（約 1,100 文字）【請求項２】
前記判定部は、前記被検査体の第１の方向に向いた第１面における照射領域に生じる前記可視光線の第１の強度と、
前記第１の方向とは相反する第２の方向に向いた第２面における照射領域に生じる前記可視光線の第２の強度との強度比を測定し、
前記強度比が、所定の強度比の１よりも大きい基準値以上であるか、または前記基準値の逆数以下であるかに基づいて、
前記第１面が錫面であるか、または前記第２面が錫面であるかを判定する
請求項１に記載の検査システム。
【請求項３】
前記判定部は、
前記強度比が前記基準値の逆数よりも大きく、前記基準値よりも小さいとき、
注意情報を提供する
請求項２に記載の検査システム。
【請求項４】
前記被検査体は、基盤上に異なる位置に配置された３個以上の支持材を用いて支持される
請求項１に記載の検査システム。
【請求項５】
前記照射領域は、前記支持材の１個に対し、他の前記支持材よりも偏った位置に設定される
請求項４に記載の検査システム。
【請求項６】
前記被検査体は、前記基盤上に、前記支持材とは異なる位置に配置された３個以上の保持材をさらに用いて保持される
請求項４に記載の検査システム。
【請求項７】
前記判定部は、
前記錫面とは相反する方向に向いた面である非錫面を、紫外線透過防止塗料の塗布面として定める
請求項１に記載の検査システム。
【請求項８】
光源に、フロートガラスを含む被検査体に紫外線を照射させ、
検出器に、前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出させ、
前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する
検査装置。
【請求項９】
光源と検出器を備える検査システムにおける検査方法であって、
前記光源が、フロートガラスを含む被検査体の表面に紫外線を照射し、
前記検出器が、前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出し、
前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する
検査方法。
【請求項１０】
請求項９に記載の検査方法を実行し、
前記錫面とは相反する方向に向いた面である非錫面に紫外線透過防止塗料を塗布する
機能性フロートガラスの生産方法。

発明の詳細な説明【技術分野】
【０００１】
本願は、検査システム、検査装置、検査方法および生産方法に関する。本願は、例えば、フロートガラスを含む被検査体の面の状態を判定するための技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

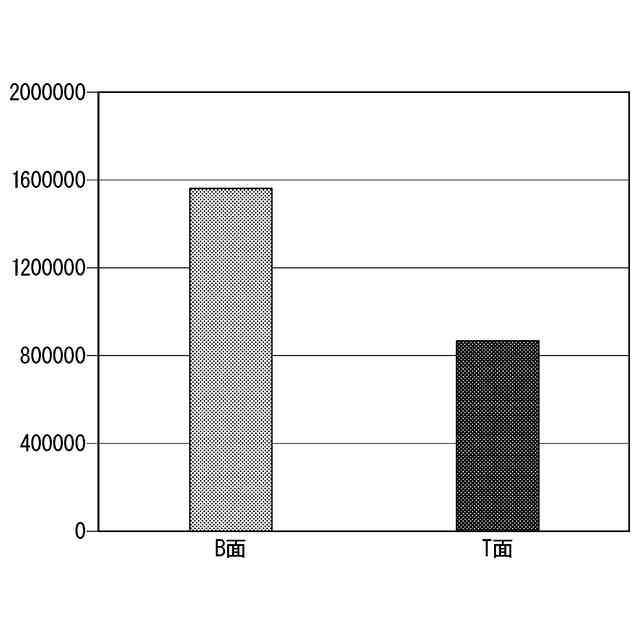

フロートガラスは、フロートバス上に溶融ガラスを流し込んで成形する工程により生産される。フロートバスには、溶融した錫が貯留される。錫はガラスよりも比重が大きいため、フロートバスの表面に溶融ガラスが浮き上がる。浮き上がった溶融ガラスは薄く引き伸ばされ、冷却してフロートガラス素板が得られる。そのため、素板の一方の面には錫の層が分布し、他方の面には錫は付着していない。錫が付着した面は、錫面、錫付着面またはＢ（Bottom、ボトム）面と呼ばれる。錫が付着していない面は、非錫面またはＴ（Top、トップ）面と呼ばれる。
【０００３】

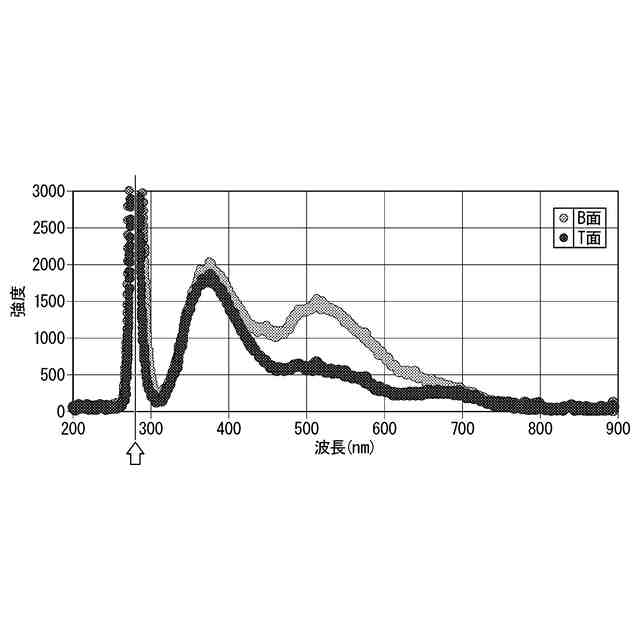

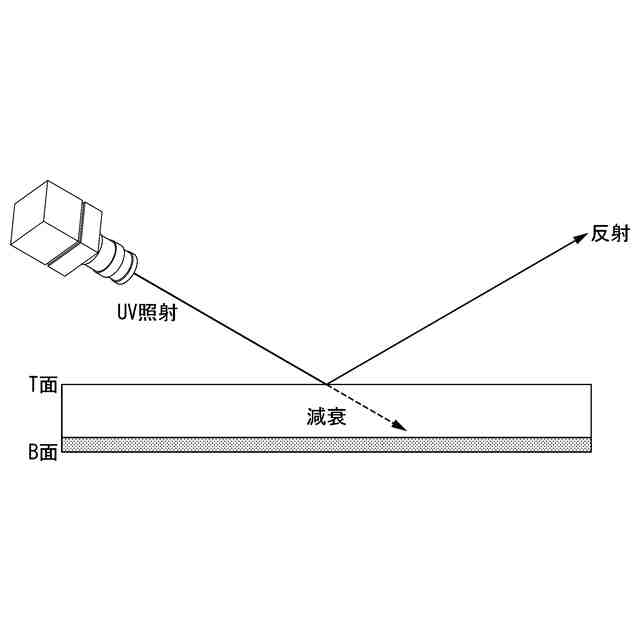

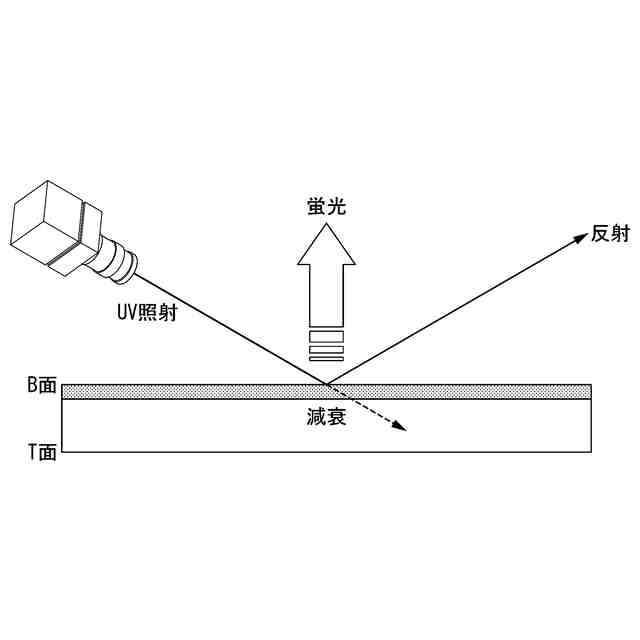

フロートガラス素板は、用途によって、錫面と非錫面を区別することがある。例えば、特許文献１に記載の機能性フロートガラスの製造方法は、フロートガラス面に３００ｎｍ以下の波長分布を有する光を照射することで、表面発光が観測されるボトム面と、表面発光が観測されないトップ面とを識別し、トップ面を選択する選択工程と、そのトップ面のみに少なくともシラン系化合物を含む溶液を接触させＣＦ
３
基もしくはＣＨ
３
基が表面に露出した単分子膜を形成させる吸着工程と、その後ガラス基材を乾燥させる乾燥工程とを有する。
【先行技術文献】
【特許文献】
【０００４】
特許第３１３０２４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フロートガラスは、表面に紫外線透過防止塗料（本願では、単に「塗料」と呼ぶことがある。）を塗布し（ＵＶカットコート）、紫外線カットガラスとして表面処理されることがある。
しかしながら、錫面と非錫面のいずれを塗料の塗布面とするかについては、考慮されていなかった。また、平坦なフロートガラス素板だけでなく、例えば、強化ガラスまたは曲面ガラスも表面処理の対象となることがある。
本願は上記の点に鑑みてなされたものであり、本願発明の課題の一つは、正確に錫面を判定することができる検査システム、検査装置、検査方法および生産方法を提供することである。
【課題を解決するための手段】
【０００６】

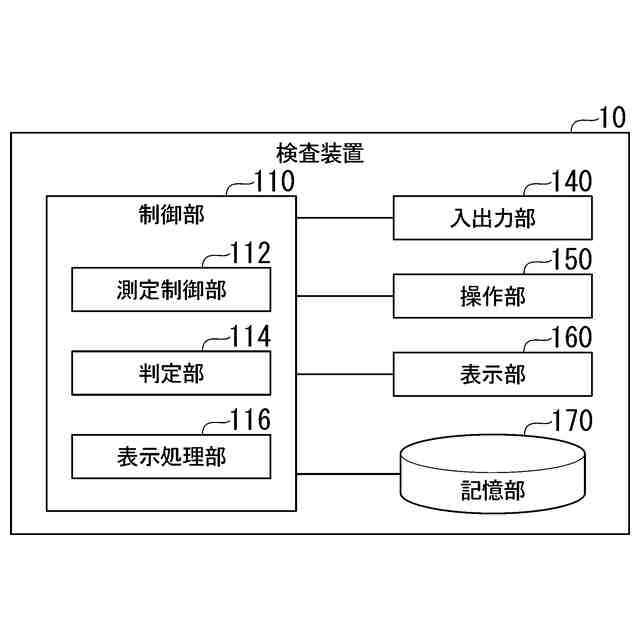

（１）本願は上記の課題を解決するためになされたものであり、本願の一態様は、フロートガラスを含む被検査体に紫外線を照射する光源と、前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出する検出器と、前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する判定部と、を備える検査システムである。
【０００７】
（２）本願の他の態様は、光源に、フロートガラスを含む被検査体に紫外線を照射させ、
検出器に、前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出させ、前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する検査装置である。
【０００８】
（３）本願の他の態様は、光源と検出器を備える検査システムにおける検査方法であって、前記光源が、フロートガラスを含む被検査体の表面に紫外線を照射し、前記検出器が、前記紫外線が照射される前記被検査体の表面の照射領域に生じる可視光線の強度を検出し、前記可視光線の強度に基づいて、前記照射領域が、錫が分布した錫面にあるか否かを判定する検査方法である。
【０００９】
（４）本願の他の態様は、（３）の検査方法を実行し、前記錫面とは相反する方向に向いた面である非錫面に紫外線透過防止塗料を塗布する機能性フロートガラスの生産方法であってもよい。
【発明の効果】
【００１０】
本願によれば、フロートガラスの錫面の判定を正確に行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
