特許ウォッチ

公開番号2025118287
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013520
出願日2024-01-31
発明の名称含フッ素共重合体組成物及びその製造方法、並びに、架橋物組成物及びその製造方法
出願人AGC株式会社
代理人弁理士法人大谷特許事務所
主分類C08L 27/14 20060101AFI20250805BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】耐摩耗性を有し、且つ、相手材を傷つけにくい架橋物が得られる含フッ素共重合体組成物及びその製造方法、並びに、前記含フッ素共重合体組成物中の含フッ素共重合体を架橋させて得られる架橋物を含む架橋物組成物及びその製造方法を提供する。
【解決手段】含フッ素共重合体と、無機充填剤とを含む含フッ素共重合体組成物であって、前記含フッ素共重合体が、テトラフルオロエチレンに由来する構成単位(A)、パーフルオロアルキルビニルエーテルに由来する構成単位(B)、及び、下記式(1)で表される含フッ素化合物に由来する構成単位(C)を含む、含フッ素共重合体組成物。

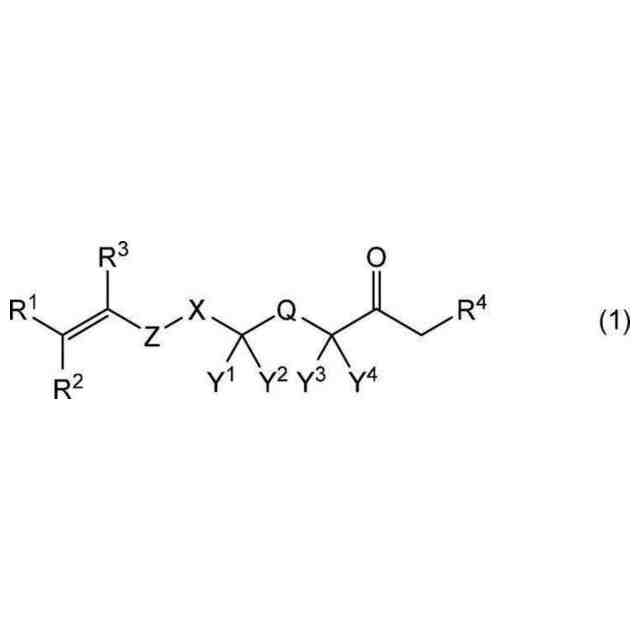

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025118287000013.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">24</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">93</com:WidthMeasure> </com:Image>
[式(1)中、R¹～R³は、フッ素原子; R⁴は、水素原子、フッ素原子等;Zは、酸素原子;Xは、単結合又はジフルオロメチレン基;Y¹～Y⁴は、フッ素原子又はトリフルオロメチル基;Qは、パーフルオロアルキレン基である。]
【選択図】なし
特許請求の範囲【請求項１】
含フッ素共重合体と、無機充填剤とを含む含フッ素共重合体組成物であって、
前記含フッ素共重合体が、テトラフルオロエチレンに由来する構成単位（Ａ）、パーフルオロアルキルビニルエーテルに由来する構成単位（Ｂ）、及び、下記式（１）で表される含フッ素化合物に由来する構成単位（Ｃ）を含む、含フッ素共重合体組成物。
JPEG
24
93
［式（１）中、
Ｒ
１
～Ｒ
３
は、フッ素原子である。
Ｒ
４
は、水素原子、フッ素原子、又はカルボニル基を有しない炭素原子数１～８の１価の有機基である。
Ｚは、酸素原子である。
Ｘは、単結合又はジフルオロメチレン基である。
Ｙ
１
～Ｙ
４
は、それぞれ独立に、フッ素原子又はトリフルオロメチル基である。
Ｑは、エーテル性酸素原子を含んでもよい炭素原子数１～８のパーフルオロアルキレン基である。］
続きを表示（約 890 文字）【請求項２】
前記構成単位（Ａ）～（Ｃ）の合計１００質量％中、構成単位（Ａ）が１０．０～９９．９質量％、構成単位（Ｂ）が０．０～７０．０質量％、かつ、構成単位（Ｃ）が０．１～２０．０質量％である、請求項１に記載の含フッ素共重合体組成物。
【請求項３】
前記無機充填剤の含有量が、前記含フッ素共重合体１００質量部に対して、１～６０質量部である、請求項１に記載の含フッ素共重合体組成物。
【請求項４】
前記無機充填剤の平均粒子径が１２０００ｎｍ以下である、請求項１に記載の含フッ素共重合体組成物。
【請求項５】
前記無機充填剤が、カーボンブラック、二酸化珪素、酸化アルミニウム、酸化マグネシウム、炭化珪素、窒化珪素、窒化アルミニウム、結晶性ゼオライト、及びナノダイヤモンドからなる群より選択される少なくとも１種である、請求項１に記載の含フッ素共重合体組成物。
【請求項６】
架橋助剤をさらに含み、
前記架橋助剤が、水及びノナフルオロ－１－ブタンスルホン酸トリフェニルスルホニウムからなる群より選択される少なくとも１種である、請求項１に記載の含フッ素共重合体組成物。
【請求項７】
請求項１～６のいずれか１項に記載の含フッ素共重合体組成物中の含フッ素共重合体を架橋させて得られる架橋物を含む、架橋物組成物。
【請求項８】
前記架橋物の架橋構造にインドール環を含む、請求項７に記載の架橋物組成物。
【請求項９】
請求項１～６のいずれか１項に記載の含フッ素共重合体組成物を製造する方法であって、
前記含フッ素共重合体と前記無機充填剤とを混錬する、含フッ素共重合体組成物の製造方法。
【請求項１０】
請求項７に記載の架橋物組成物を製造する方法であって、
前記含フッ素共重合体組成物を、
８０～２００℃で０．１～６時間一次加熱し、
前記一次加熱後、２００～３００℃で１～２４時間二次加熱する、架橋物組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、含フッ素共重合体組成物及びその製造方法、並びに、架橋物組成物及びその製造方法に関し、特に、耐摩耗性を有し、且つ、相手材を傷つけにくい架橋物が得られる含フッ素共重合体組成物及びその製造方法、並びに、前記含フッ素共重合体組成物中の含フッ素共重合体を架橋させて得られる架橋物を含む架橋物組成物及びその製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ＦＦＫＭは、テトラフルオロエチレン（ＴＦＥ）と、パーフルオロメチルビニルエーテル（ＰＭＶＥ）等のパーフルオロアルキルビニルエーテルとをモノマー構成単位として含む含フッ素共重合体であり、パーフルオロエラストマーとも呼ばれる。ＦＦＫＭを架橋して得られたゴム（架橋物）は、耐熱性や耐薬品性等に優れていることから、例えば、Ｏリング、パッキン、オイルシール、ガスケット等のシール材やクッション材等として、半導体製造、車両、航空機、一般機械、建築、化学プラント等の幅広い用途で用いられている。
【０００３】
架橋の態様としては、例えば、２，５－ジメチル－２，５－ビス（ｔｅｒｔ－ブチルパーオキシ）ヘキサン等の過酸化物を架橋剤に用いて、モノマーの末端ヨウ素原子の部位で架橋させる方法が知られている。さらに、架橋反応の速度を高める観点から、ビスマレイミド化合物を架橋助剤として用いることも提案されている（特許文献１参照）。
【０００４】
また、ＦＦＫＭに、ニトリル基を有する含フッ素化合物をモノマー構成単位として導入し、テトラフェニル錫を触媒として用い、ニトリル基の三量化によるトリアジン環を含む架橋構造を形成させる方法も知られている（特許文献２参照）。
【０００５】
さらに、３００℃前後の高温下での架橋物の圧縮永久歪を小さくする等の観点から、ＦＦＫＭに、ニトリル基を有する含フッ素化合物をモノマー構成単位として導入し、２，２－ビス（３－アミノ－４－ヒドロキシフェニル）ヘキサフルオロプロパン等のビスアミノフェノール化合物を架橋剤に用いて、オキサゾール環を含む架橋構造を形成させることも提案されている（特許文献３及び４参照）。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２１／１６６６６４号
特公昭６３－５４０９号公報
特公平２－５９１７７号公報
国際公開第２０２１／２１０５０３号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ゴム（架橋物）は、種々の産業での用途拡大（例えば、半導体のドライエッチング用真空ポンプ等の動的部分のシール材への適用等）に伴い、耐摩耗性を有し、且つ、相手材を傷つけにくいという特性が求められている。ＦＦＫＭを架橋して得られるゴム（架橋物）においても、上記と同様の特性が望まれる。
【０００８】
しかしながら、特許文献１～４に記載されているようなゴム（架橋物）であっても、耐耐摩耗性を有し、且つ、相手材を傷つけにくいゴム（架橋物）であるとは必ずしも言えなかった。
【０００９】
本発明は、このような状況に鑑みてなされたものであり、耐摩耗性を有し、且つ、相手材を傷つけにくい架橋物が得られる含フッ素共重合体組成物及びその製造方法、並びに、前記含フッ素共重合体組成物中の含フッ素共重合体を架橋させて得られる架橋物を含む架橋物組成物及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明は、所定の含フッ素共重合体と、無機充填剤とを含む含フッ素共重合体組成物から得られる架橋物が、耐摩耗性を有し、且つ、相手材を傷つけにくい性質を有することを見出したことに基づく。

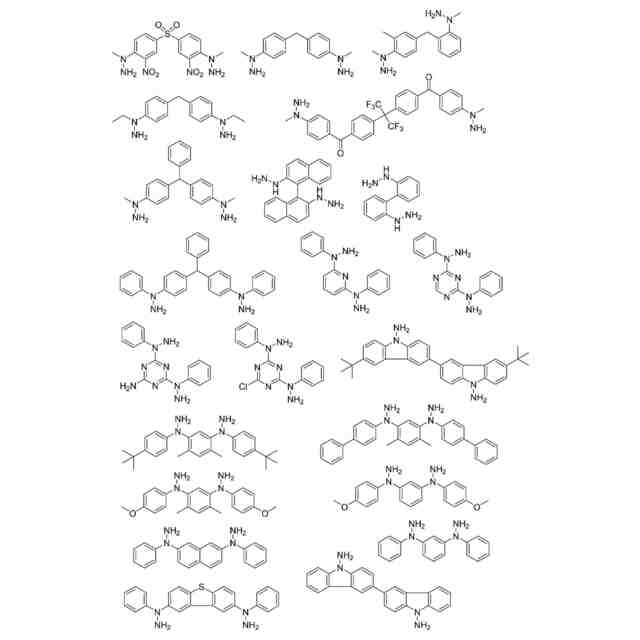

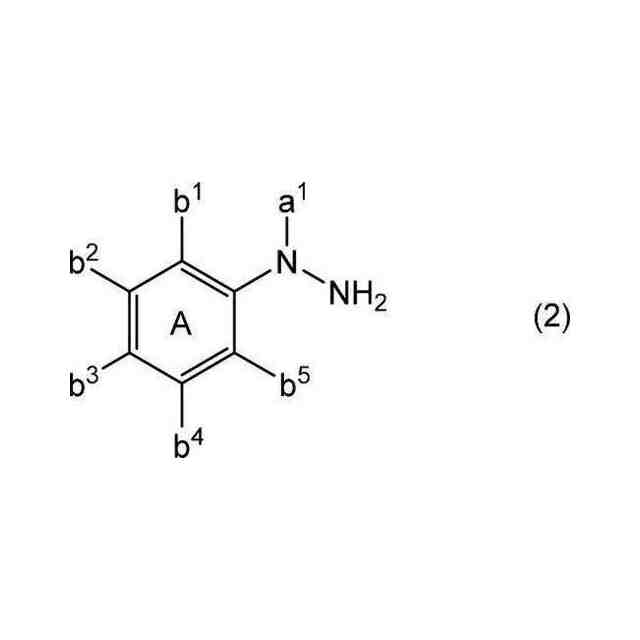

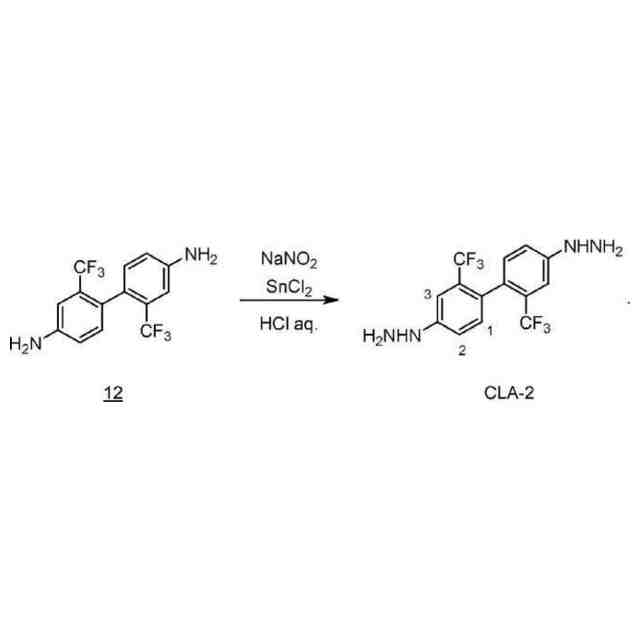

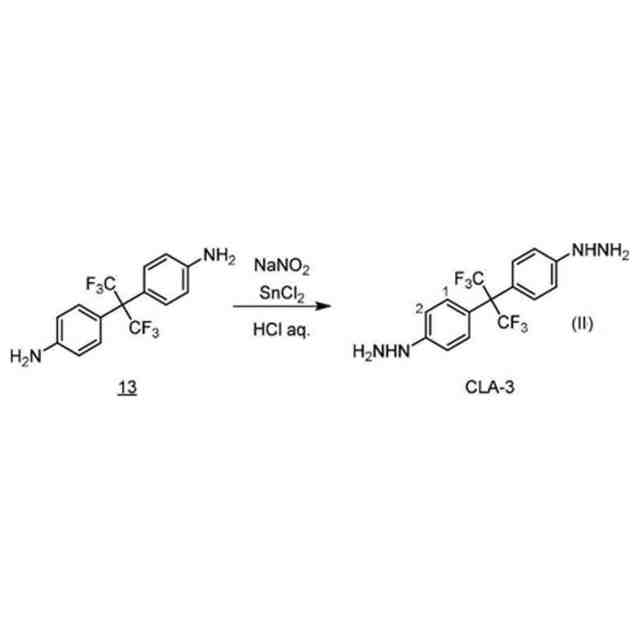

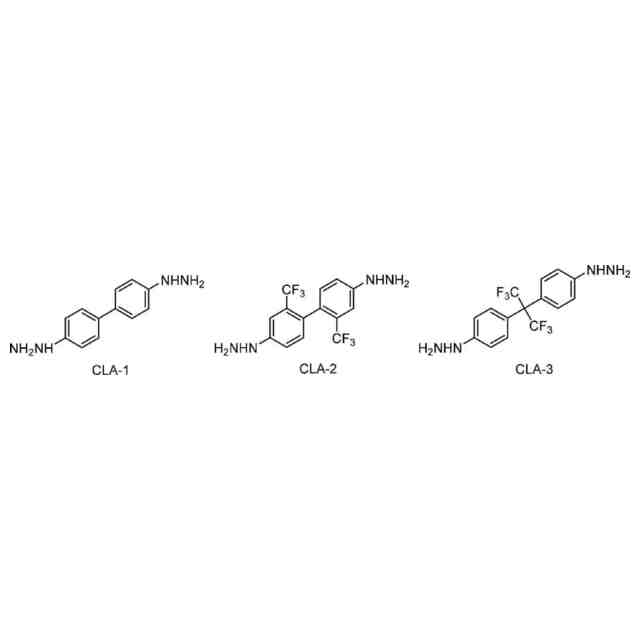

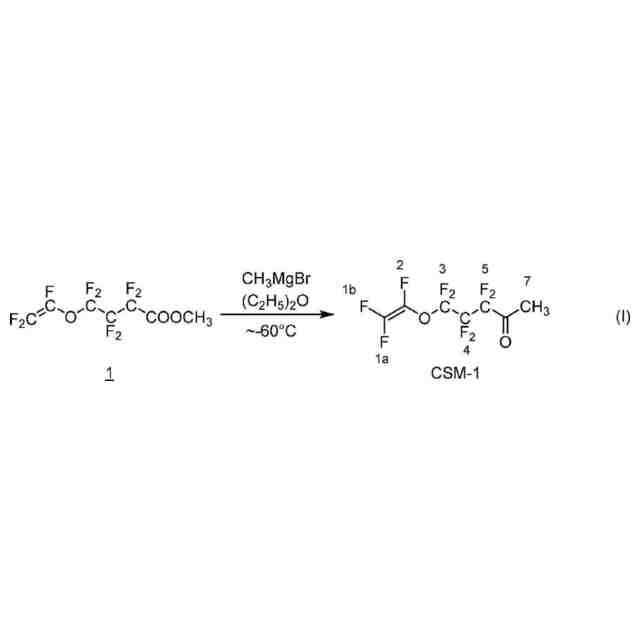

（【００１１】以降は省略されています）

関連特許
