特許ウォッチ

公開番号2025113635
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007896
出願日2024-01-23
発明の名称粘着シート及び携帯電子機器
出願人AGC株式会社
代理人弁理士法人大谷特許事務所
主分類C09J 7/38 20180101AFI20250728BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】良好な接着信頼性を十分に安定して発揮し得る粘着シート、及び前記粘着シートを備える携帯電子機器を提供する。
【解決手段】水酸基末端ウレタンプレポリマー及びポリイソシアネート化合物を含む粘着剤組成物の硬化物を含む粘着剤層を備え、前記粘着剤層のフェノール樹脂に対する粘着力が2.5N/15mm以上であり、前記粘着剤層の皮膚に対する粘着力が5.0N/15mm以下であり、前記粘着剤層のエタノール浸漬後の90度剥離強度がエタノール浸漬前の90度剥離強度の50%以上である、粘着シート。
【選択図】図1
特許請求の範囲【請求項１】
水酸基末端ウレタンプレポリマー及びポリイソシアネート化合物を含む粘着剤組成物の硬化物を含む粘着剤層を備え、
前記粘着剤層のフェノール樹脂に対する粘着力が２．５Ｎ／１５ｍｍ以上であり、
前記粘着剤層の皮膚に対する粘着力が５．０Ｎ／１５ｍｍ以下であり、
前記粘着剤層のエタノール浸漬後の９０度剥離強度がエタノール浸漬前の９０度剥離強度の５０％以上である、粘着シート。
続きを表示（約 750 文字）【請求項２】
前記粘着剤層は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、請求項１に記載の粘着シート。
【請求項３】
前記粘着剤組成物は粘着付与樹脂をさらに含み、
前記粘着付与樹脂の含有量が、前記粘着剤組成物の固形分に対して、１０～７０質量％である、請求項１又は２に記載の粘着シート。
【請求項４】
前記粘着付与樹脂はスチレン系粘着付与樹脂である、請求項１又は２に記載の粘着シート。
【請求項５】
前記粘着剤組成物は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、請求項１又は２に記載の粘着シート。
【請求項６】
前記水酸基末端ウレタンプレポリマーは、オキシアルキレン重合体とジイソシアネート化合物との錫非含有触媒の存在下での反応生成物である、請求項１又は２に記載の粘着シート。
【請求項７】
前記錫非含有触媒は、亜鉛及びビスマスの少なくともいずれかを含む、請求項６に記載の粘着シート。
【請求項８】
前記オキシアルキレン重合体は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、請求項６に記載の粘着シート。
【請求項９】
前記オキシアルキレン重合体は、１分子当たりの平均水酸基数が１．５～３．０である、請求項６に記載の粘着シート。
【請求項１０】
前記オキシアルキレン重合体は、１分子当たりの平均水酸基数が２．０以上であるオキシアルキレン重合体Ａ、及び、１分子当たりの水酸基数が１であるオキシアルキレン重合体Ｂを含む、請求項６に記載の粘着シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着シート及び電子機器デバイスに関し、特に、良好な接着信頼性を十分に安定して発揮し得る粘着シート、及び前記粘着シートを備える携帯電子機器に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
一般に、粘着剤は、室温付近の温度域において柔らかい固体（粘弾性体）の状態を呈し、圧力により簡単に被着体に接着する性質を有する。このような性質を活かして、粘着剤は、例えば、支持基材上に粘着剤層を有する基材付き粘着シートや、基材レス粘着シートの形態で、携帯電話等の携帯電子機器における部材の接合や固定、保護等の目的で広く利用されている。
【０００３】
携帯電子機器は、携帯して使用されるものであるため、皮脂や手垢等の分泌物、化粧品や整髪料、保湿クリーム、日焼け止め等の化学品、食品等に含まれる油分が付着しやすい。特に、タッチパネル方式の携帯電子機器は、表示部が入力部としても機能する表示部／入力部を備え、表示部／入力部の表面を使用者が指先で直接触れることによって操作されるため、指先を介して油分が付着する機会が多い。また、ウェアラブル機器の中には、肌に触れる状態で装着して使用されるものがあり、斯かる使用形態では皮脂や皮膚に塗られた化学品等の油分に曝される機会が多い。例えば、部材を固定している粘着シートの粘着剤層に油分（皮脂や化粧品等）が接触すると、粘着力の低下や粘着剤のはみ出し等の不都合が生じ得る。この点に関し、例えば、特許文献１では、ポリエステル系粘着シートについて検討を行っている。
また、携帯電子機器に用いられる粘着シートには、近年、より高いレベルの耐薬品性が要求されつつある。具体的には、油分だけでなく、香水や虫よけスプレー、手洗い用洗剤、除菌シート等も、人による操作を介して携帯電子機器に接触し得る。化粧品、化学品等の多くは、溶媒、分散媒として、エタノール等のアルコールを含む。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－７９３７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、極性成分を含む化粧品や化学品等に曝されても良好な接着信頼性を十分に発揮し得る粘着シートは未だ得られておらず、良好な接着信頼性を十分に安定して発揮し得る粘着シートの開発が強く求められている。
【０００６】
本発明は、上記問題を鑑み、良好な接着信頼性を十分に安定して発揮し得る粘着シート、及び前記粘着シートを備える電子機器デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決するために鋭意検討を行った結果、所定の粘着剤組成物を用いることにより、「粘着力（対フェノール樹脂）」及び「粘着力（対皮膚）」が適度であり、且つ、エタノール浸漬後の接着力維持率が向上した粘着シート、すなわち、良好な接着信頼性を十分に安定して発揮し得る粘着シートが得られることを見出し、本発明を完成するに至った。
すなわち、本発明は下記の通りである。
〔１〕水酸基末端ウレタンプレポリマー及びポリイソシアネート化合物を含む粘着剤組成物の硬化物を含む粘着剤層を備え、前記粘着剤層のフェノール樹脂に対する粘着力が２．５Ｎ／１５ｍｍ以上であり、前記粘着剤層の皮膚に対する粘着力が５．０Ｎ／１５ｍｍ以下であり、前記粘着剤層のエタノール浸漬後の９０度剥離強度がエタノール浸漬前の９０度剥離強度の５０％以上である、粘着シート。
〔２〕前記粘着剤層は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、上記〔１〕に記載の粘着シート。
〔３〕前記粘着剤組成物は、粘着付与樹脂をさらに含み、前記粘着付与樹脂の含有量が、前記粘着剤組成物の固形分に対して、１０～７０質量％である、上記〔１〕又は〔２〕に記載の粘着シート。
〔４〕前記粘着付与樹脂はスチレン系粘着付与樹脂である、上記〔１〕～〔３〕のいずれかに記載の粘着シート。
〔５〕前記粘着剤組成物は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、上記〔１〕～〔４〕のいずれかに記載の粘着シート。
〔６〕前記水酸基末端ウレタンプレポリマーは、オキシアルキレン重合体とジイソシアネート化合物との錫非含有触媒の存在下での反応生成物である、上記〔１〕～〔５〕のいずれかに記載の粘着シート。
〔７〕前記錫非含有触媒は、亜鉛及びビスマスの少なくともいずれかを含む、上記〔６〕に記載の粘着シート。
〔８〕前記オキシアルキレン重合体は、エチレンオキシドに基づく構成単位の平均含有量が６０質量％以下である、上記〔６〕又は〔７〕に記載の粘着シート。
〔９〕前記オキシアルキレン重合体は、１分子当たりの平均水酸基数が１．５～３．０である、上記〔６〕～〔８〕のいずれかに記載の粘着シート。
〔１０〕前記オキシアルキレン重合体は、１分子当たりの平均水酸基数が２．０以上であるオキシアルキレン重合体Ａ、及び、１分子当たりの水酸基数が１であるオキシアルキレン重合体Ｂを含む、上記〔６〕～〔９〕のいずれかに記載の粘着シート。
〔１１〕前記オキシアルキレン重合体Ａは、１分子当たりの水酸基数が３であるオキシアルキレン重合体Ａ１、及び、１分子当たりの水酸基数が２であるオキシアルキレン重合体Ａ２を含む、上記〔１０〕に記載の粘着シート。
〔１２〕上記〔１〕～〔１１〕のいずれかに記載の粘着シートを備える、携帯電子機器。
【０００８】
本明細書によると、水酸基末端ウレタンプレポリマー及びポリイソシアネート化合物を含む粘着剤組成物の硬化物を含む粘着剤層を備える粘着シートが提供される。この粘着シートは、粘着剤層のフェノール樹脂に対する粘着力が２．５Ｎ／１５ｍｍ以上であり、粘着剤層の皮膚に対する粘着力が５．０Ｎ／１５ｍｍ以下であり、粘着剤層のエタノール浸漬後の９０度剥離強度がエタノール浸漬前の９０度剥離強度の５０％以上である。
また、上記粘着シートは、粘着剤層のフェノール樹脂に対する粘着力が所定値以上であり、粘着剤層の皮膚に対する粘着力が所定値以下であり、粘着剤層のエタノール浸漬後の９０度剥離強度がエタノール浸漬前の９０度剥離強度の所定値以上であるので、エタノール等の極性成分を含む化粧品や化学品等（以下、「極性化学品等」ともいう。）に曝されても良好な接着信頼性を十分に発揮できる。このことは、皮脂や化粧品、日焼け止めクリーム等の油分（低極性成分）と接触しやすく、かつ、極性溶媒（典型的にはエタノール）を含む香水や虫よけスプレー、手洗い用洗剤、除菌シート等にも曝され得る携帯電子機器用途において、特に有意義な特長となり得る。
【発明の効果】
【０００９】
本発明によれば、良好な接着信頼性を十分に安定して発揮し得る粘着シート、及び前記粘着シートを備える携帯電子機器を提供できる。
【図面の簡単な説明】
【００１０】

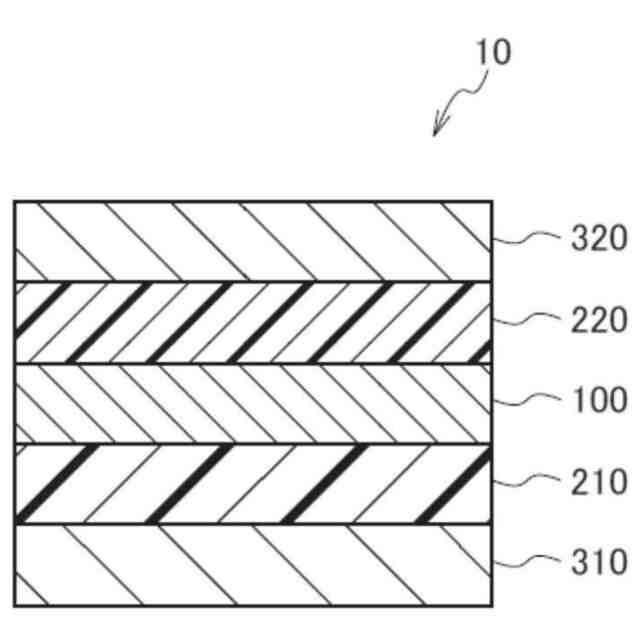

図１は、本発明の実施形態における粘着シートの構成例を模式的に示す断面図である。

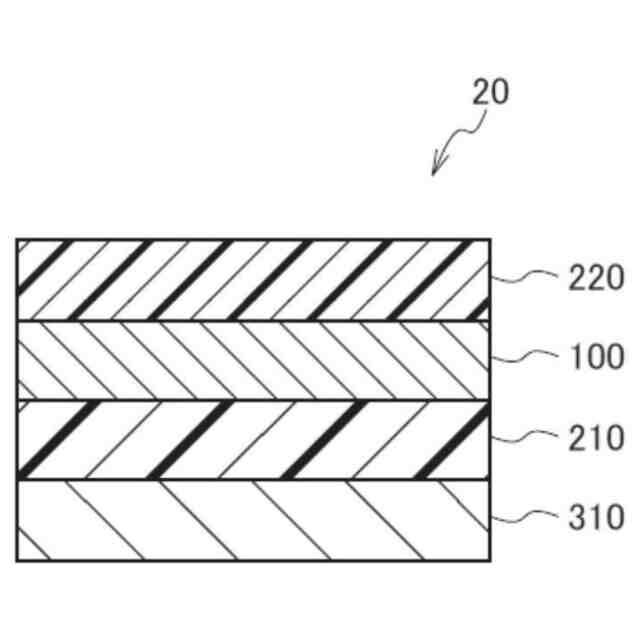

図２は、本発明の実施形態における粘着シートの他の構成例を模式的に示す断面図である。

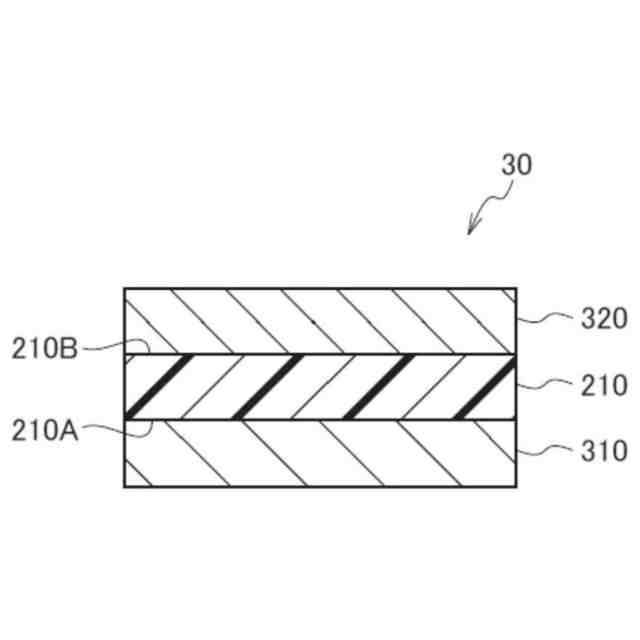

図３は、本発明の実施形態における粘着シートのさらに他の構成例を模式的に示す断面図である。

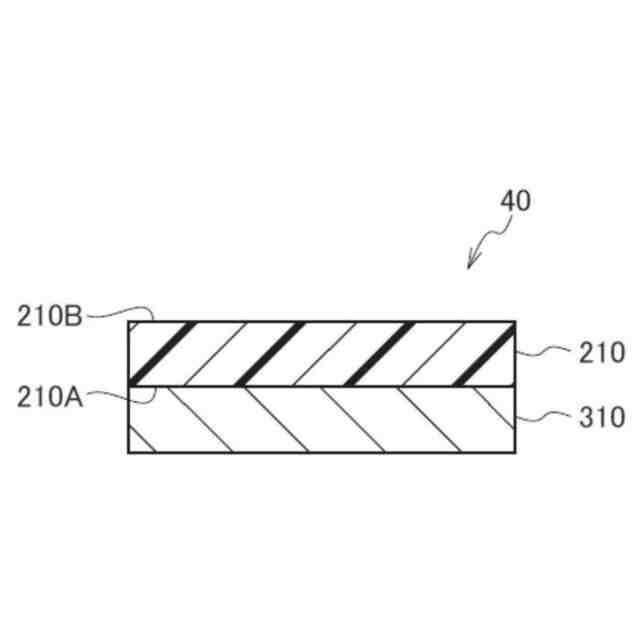

図４は、本発明の実施形態における粘着シートのさらに他の構成例を模式的に示す断面図である。

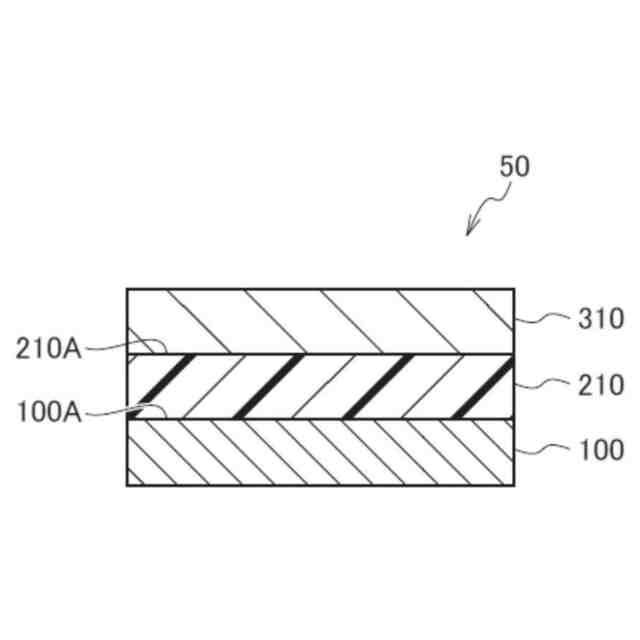

図５は、本発明の実施形態における粘着シートのさらに他の構成例を模式的に示す断面図である。
図６は、本発明の実施形態における粘着シートのさらに他の構成例を模式的に示す断面図である。
【発明を実施するための形態】

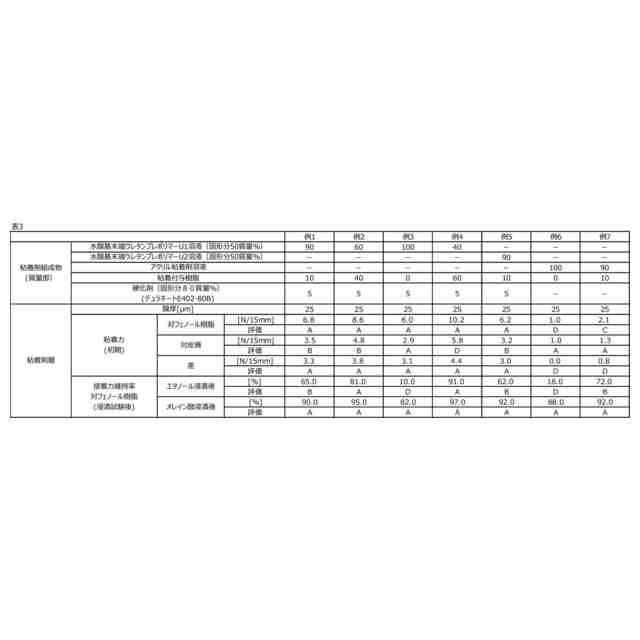

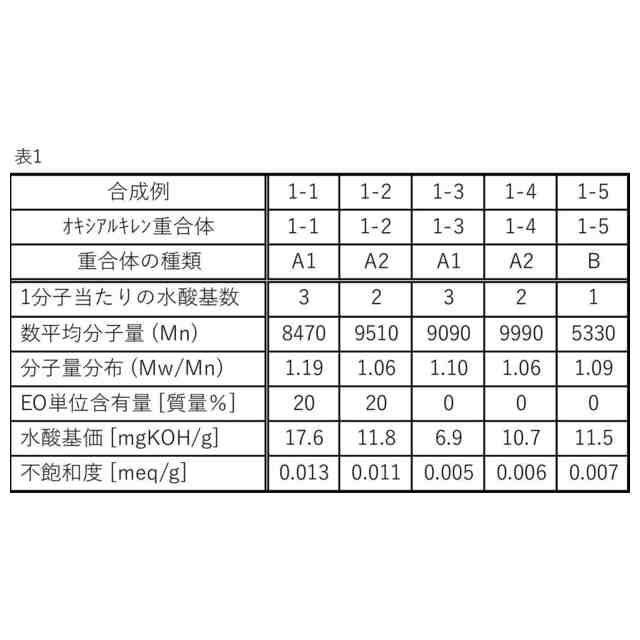

（【００１１】以降は省略されています）

関連特許
