公開番号2025067902
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024179954
出願日2024-10-15
発明の名称メガネの製作システム
出願人株式会社ジュン
代理人個人
主分類G02C 13/00 20060101AFI20250417BHJP(光学)
要約【課題】イメージした外観やフィット感とずれがないメガネが得られるメガネの製作システムを提供する。
【解決手段】メガネの画像110aのCADデータ及び顧客の顔の画像100aを保存するサーバ10と、メガネ店舗80内に設置され、顧客の顔の画像100aにメガネの画像110aを重ね合わせて表示すると共にCADデータを編集可能な画像処理装置20と、メガネ店舗80内に設置され、CADデータに基づいて試着用メガネフレーム111Aを加工可能な第1の加工装置30と、CADデータに基づいて製品メガネフレーム111Bを加工可能な第2の加工装置40と、を含む。この構成により、顧客と確認したメガネの画像のCADデータに基づいて、同じメガネ店舗80内で試着用メガネフレーム111Aを直ぐに加工できるため、試着用メガネ110Aで試着確認してから製品メガネ110Bをオーダーできる。
【選択図】図1
特許請求の範囲【請求項１】
メガネの画像のＣＡＤデータ及び顧客の顔の画像を保存するサーバと、
メガネ店舗内に設置され、前記顧客の顔の画像に前記メガネの画像を重ね合わせて表示すると共に前記ＣＡＤデータを編集可能な画像処理装置と、
前記メガネ店舗内に設置され、前記ＣＡＤデータに基づいて試着用メガネフレームを加工可能な第１の加工装置と、
前記ＣＡＤデータに基づいて製品メガネフレームを加工可能な第２の加工装置と、
を含む、メガネの製作システム。
続きを表示（約 310 文字）【請求項２】
前記試着用メガネフレームは、アクリル板を切り出したものであり、前記第１の加工装置は、ＮＣレーザー加工装置である、請求項１に記載のメガネの製作システム。
【請求項３】
前記製品メガネフレームは、アセテートシートを切り出したものであり、前記第２の加工装置は、前記メガネ店舗内に設置されたＮＣフライス加工装置である、請求項２に記載のメガネの製作システム。
【請求項４】
前記サーバは、顧客がオーダーしたメガネのメガネフレーム以外の各部の情報、及び顧客の視力情報を含み、前記メガネ店舗外の外部工場とネットワークで接続されている、請求項１に記載のメガネの製作システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メガネの製作システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、オーダーメイドのメガネは、顧客にいくつかの既製品のメガネを試着してもらって、それらの既製品のメガネからどのように変更して欲しいかの要望を聞き、新たなメガネを作成していた。
【０００３】
また、顧客の顔を写真撮影し、得られた画像に既製品のメガネの画像を重ね合わせることにより、メガネを着用した顧客の顔を仮想的にモニターに表示して顧客に確認した上で、オーダーメイドのメガネを製作する方法も行われている（特許文献１、２）。この方法では、より多様な既製品のメガネを仮想的に試着できるので、顧客の希望に最も近いメガネを見つけやすい。
【先行技術文献】
【特許文献】
【０００４】
特開平５－１７２５４５号公報
特開２０１１－６０１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来の既製品のメガネから要望に応じて変更する方法では、既製品メガネ試着の際に描いた着用時のイメージやフィット感と、完成した製品メガネを装着したときの外観やフィット感にずれがあるという問題があった。また、特許文献１及び２に開示されている顧客の顔の画像に既製品のメガネの画像を重ね合わせる方法でも、仮想的にメガネを掛けた外観を確認できるものの、実際のメガネを着用しないので、完成した製品メガネを装着したときの外観やフィット感とイメージした外観やフィット感とにずれがあるという問題があった。
【０００６】
本発明は上述の点に鑑みてなされたものであり、その目的は、イメージした外観やフィット感とのずれが少なくデザイン性・機能性に優れたメガネが得られるメガネの製作システムを提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明にかかるメガネの製作システム（１）は、メガネの画像（１１０ａ）のＣＡＤデータ及び顧客の顔の画像（１００ａ）を保存するサーバ（１０）と、
メガネ店舗（８０）内に設置され、前記顧客の顔の画像（１００ａ）に前記メガネの画像（１１０ａ）を重ね合わせて表示すると共に前記ＣＡＤデータを編集可能な画像処理装置（２０）と、前記メガネ店舗（８０）内に設置され、前記ＣＡＤデータに基づいて試着用メガネフレーム（１１１Ａ）を加工可能な第１の加工装置（３０）と、前記ＣＡＤデータに基づいて製品メガネフレーム（１１１Ｂ）を加工可能な第２の加工装置（４０）と、を含む。
【０００８】
本発明にかかるメガネの製作システムによれば、顧客の顔の画像に重ね合わせたメガネの画像を顧客と確認し、確認したメガネの画像のＣＡＤデータに基づいて、同じメガネ店舗内で試着用メガネフレームを直ぐに加工できるため、試着用メガネで試着確認をしてからオーダーできるので、顧客の希望するメガネを提供できる。
【０００９】

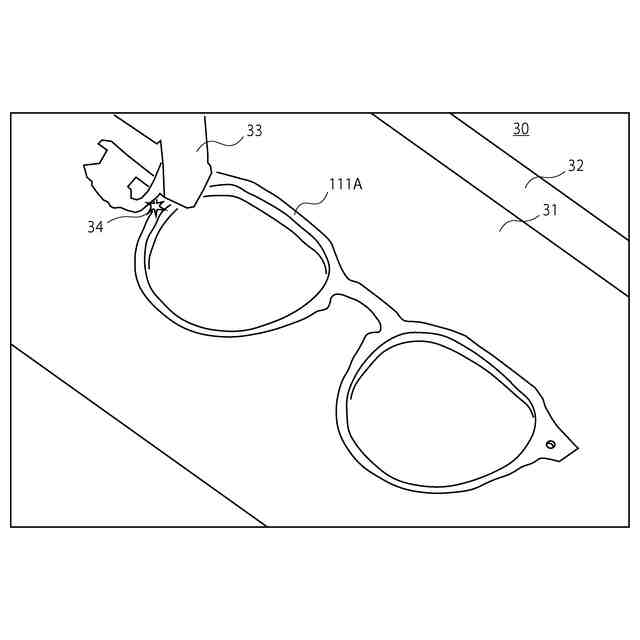

また、前記試着用メガネフレーム（１１１Ａ）は、アクリル板を切り出したものであり、前記第１の加工装置（３０）は、ＮＣレーザー加工装置であることが好ましい。
【００１０】
この構成によれば、ＮＣレーザー加工装置は比較的小型でメガネ店舗に設置が容易で、また試着用メガネフレームを短時間で加工できる。このため、画像による確認をした顧客が店舗内で待っている間に試着用メガネフレームを準備でき、ワンストップで試着確認まで行うことができるというメリットがある。
（【００１１】以降は省略されています）
