公開番号2025101780
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218776
出願日2023-12-26
発明の名称光導波路部品
出願人新光電気工業株式会社
代理人個人,個人
主分類G02B 6/24 20060101AFI20250701BHJP(光学)
要約【課題】光信号の損失を低減することができる光導波路部品を提供する。
【解決手段】光導波路部品は、各々が第1端部及び第2端部を備えた複数の光ファイバと、前記複数の光ファイバを支持する支持部材と、を有し、前記支持部材は、第1面を備えた基部と、前記第1面から前記第1面に垂直な第1方向に突出する第1突出部と、前記第1突出部から離れて前記第1面から前記第1方向に突出する第2突出部と、を有し、前記第1突出部に、前記複数の光ファイバの前記第1端部が収まる複数の第1溝が形成され、前記第2突出部に、前記複数の光ファイバの前記第2端部が収まる複数の第2溝が形成され、前記複数の第2溝のピッチは前記複数の第1溝のピッチよりも大きい。
【選択図】図1
特許請求の範囲【請求項１】
各々が第１端部及び第２端部を備えた複数の光ファイバと、
前記複数の光ファイバを支持する支持部材と、
を有し、
前記支持部材は、
第１面を備えた基部と、
前記第１面から前記第１面に垂直な第１方向に突出する第１突出部と、
前記第１突出部から離れて前記第１面から前記第１方向に突出する第２突出部と、
を有し、
前記第１突出部に、前記複数の光ファイバの前記第１端部が収まる複数の第１溝が形成され、
前記第２突出部に、前記複数の光ファイバの前記第２端部が収まる複数の第２溝が形成され、
前記複数の第２溝のピッチは前記複数の第１溝のピッチよりも大きい光導波路部品。
続きを表示（約 430 文字）【請求項２】
前記複数の光ファイバの直径は８０μｍ以下である請求項１に記載の光導波路部品。
【請求項３】
前記支持部材はガラス製である請求項１又は２に記載の光導波路部品。
【請求項４】
前記第１端部を前記第１溝に接着する第１接着部と、
前記第２端部を前記第２溝に接着する第２接着部と、
を有する請求項１又は２に記載の光導波路部品。
【請求項５】
前記複数の第１溝に対向する第２面を有し、前記第１接着部により前記支持部材に接着された第１カバーと、
前記複数の第２溝に対向する第３面を有し、前記第２接着部により前記支持部材に接着された第２カバーと、
を有する請求項４に記載の光導波路部品。
【請求項６】
前記第１突出部と前記第２突出部との間で前記第１面に設けられ、前記複数の光ファイバが収まる複数の第３溝が形成された案内部を有する請求項１又は２に記載の光導波路部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光導波路部品に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
光半導体素子に含まれる発光部及び受光部のピッチは、光信号の伝送に用いられる光ファイバアレイに含まれる複数の光ファイバのピッチよりも小さい。そこで、複数の有機樹脂製の光導波路を備え、一端での光導波路のピッチが光半導体素子に含まれる発光部及び受光部のピッチと等しく、他端での光導波路のピッチが光ファイバアレイに含まれる光ファイバのピッチと等しい光導波路部品が用いられることがある。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３２６６０２号公報
特開２０１７－１６７２２３号公報
国際公開第２０２２／０４４１０１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、光半導体素子と光ファイバアレイとの間での光信号の損失の低減の要望が高まっている。
【０００５】
本開示は、光信号の損失を低減することができる光導波路部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一形態によれば、各々が第１端部及び第２端部を備えた複数の光ファイバと、前記複数の光ファイバを支持する支持部材と、を有し、前記支持部材は、第１面を備えた基部と、前記第１面から前記第１面に垂直な第１方向に突出する第１突出部と、前記第１突出部から離れて前記第１面から前記第１方向に突出する第２突出部と、を有し、前記第１突出部に、前記複数の光ファイバの前記第１端部が収まる複数の第１溝が形成され、前記第２突出部に、前記複数の光ファイバの前記第２端部が収まる複数の第２溝が形成され、前記複数の第２溝のピッチは前記複数の第１溝のピッチよりも大きい光導波路部品が提供される。
【発明の効果】
【０００７】
本開示によれば、光信号の損失を低減することができる。
【図面の簡単な説明】
【０００８】

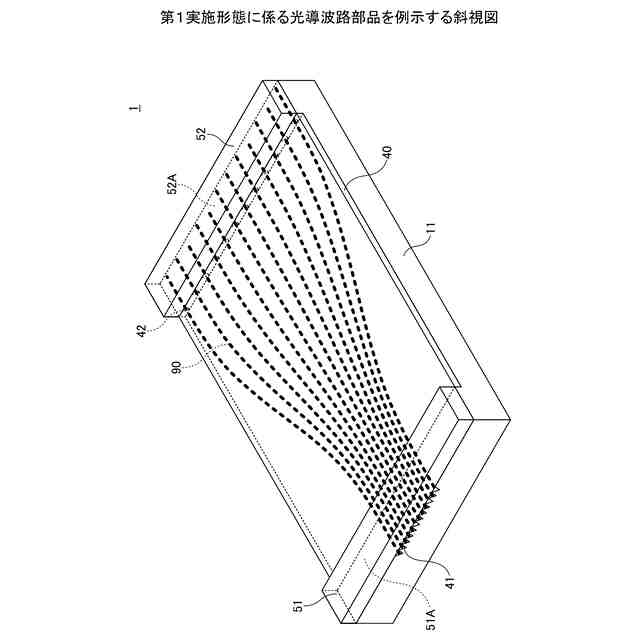

第１実施形態に係る光導波路部品を例示する斜視図である。

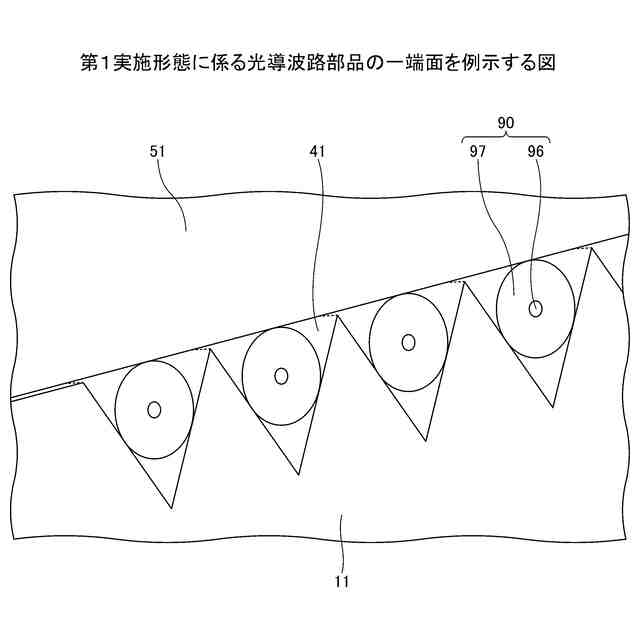

第１実施形態に係る光導波路部品の一端面を例示する図である。
第１実施形態における支持部材を例示する斜視図である。

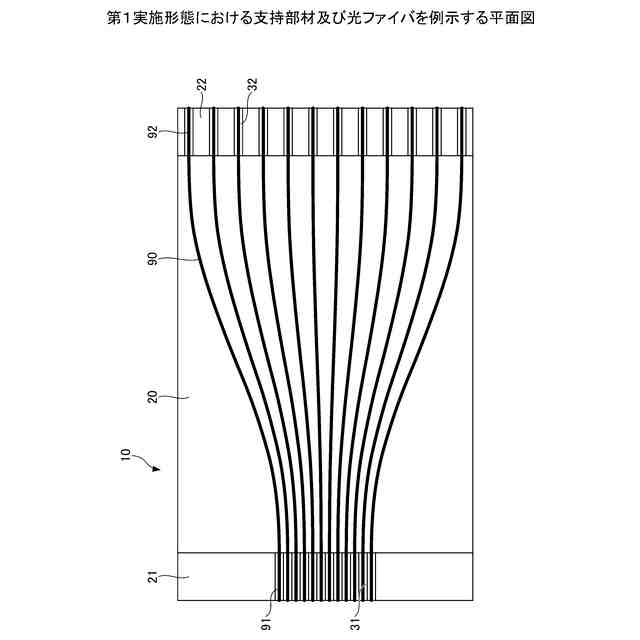

第１実施形態における支持部材及び光ファイバを例示する平面図である。

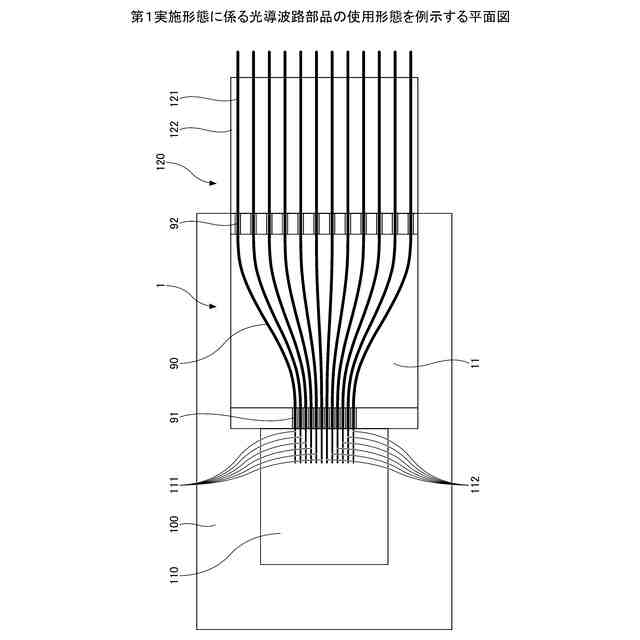

第１実施形態に係る光導波路部品の使用形態を例示する平面図である。

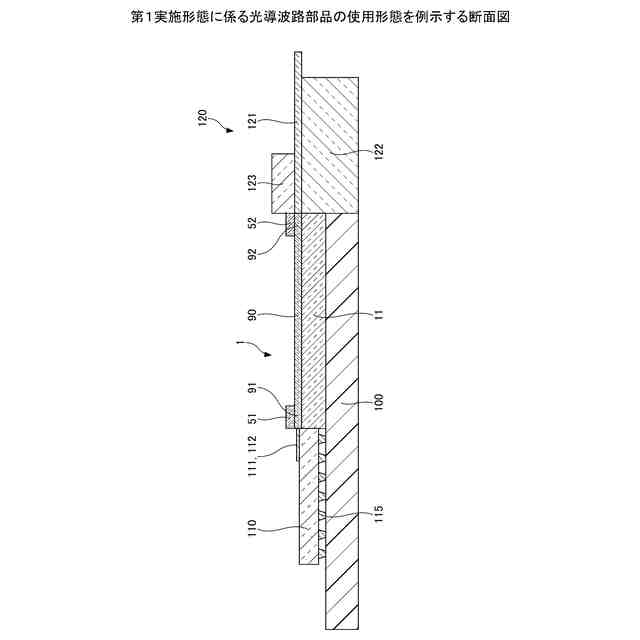

第１実施形態に係る光導波路部品の使用形態を例示する断面図である。

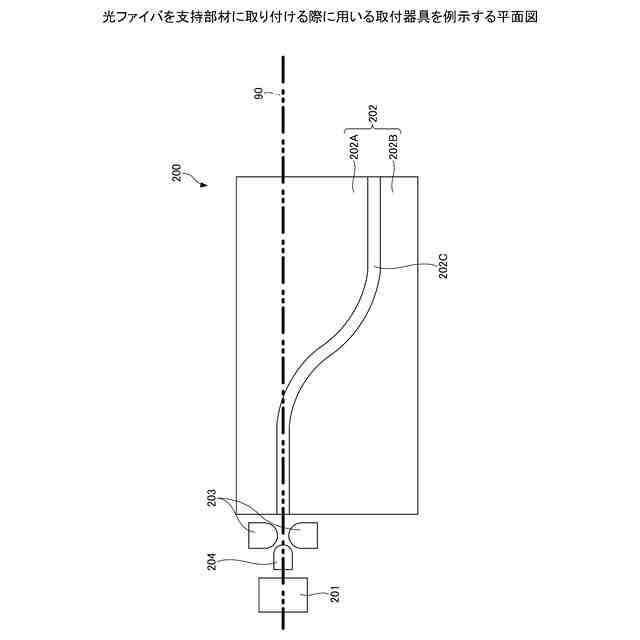

光ファイバを支持部材に取り付ける際に用いる取付器具を例示する平面図である。

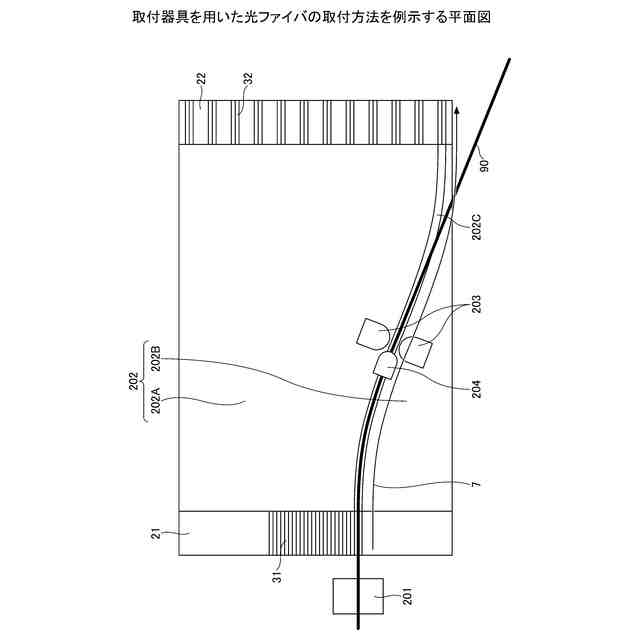

取付器具を用いた光ファイバの取付方法を例示する平面図である。

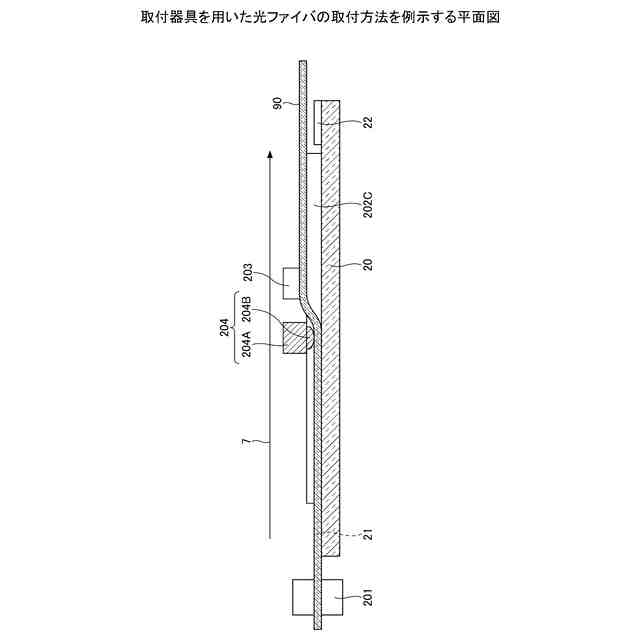

取付器具を用いた光ファイバの取付方法を例示する平面図である。
第２実施形態における支持部材を例示する斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について添付の図面を参照しながら具体的に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省くことがある。
【００１０】
（第１実施形態）
まず、第１実施形態について説明する。第１実施形態は光導波路部品に関する。図１は、第１実施形態に係る光導波路部品を例示する斜視図である。図２は、第１実施形態に係る光導波路部品の一端面を例示する図である。
（【００１１】以降は省略されています）
