公開番号2025091619
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206966
出願日2023-12-07
発明の名称レンズユニットおよびレンズ鏡筒
出願人キヤノン株式会社
代理人個人
主分類G02B 7/02 20210101AFI20250612BHJP(光学)
要約【課題】大型化することなく光学性能を向上させることを目的とする。

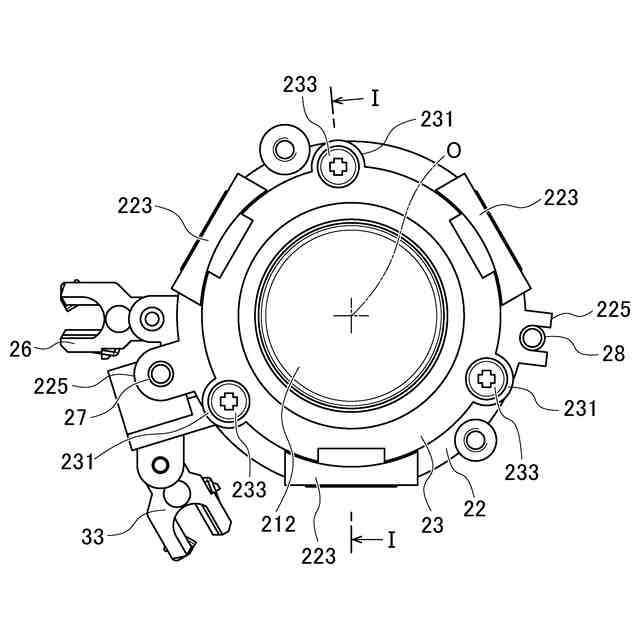

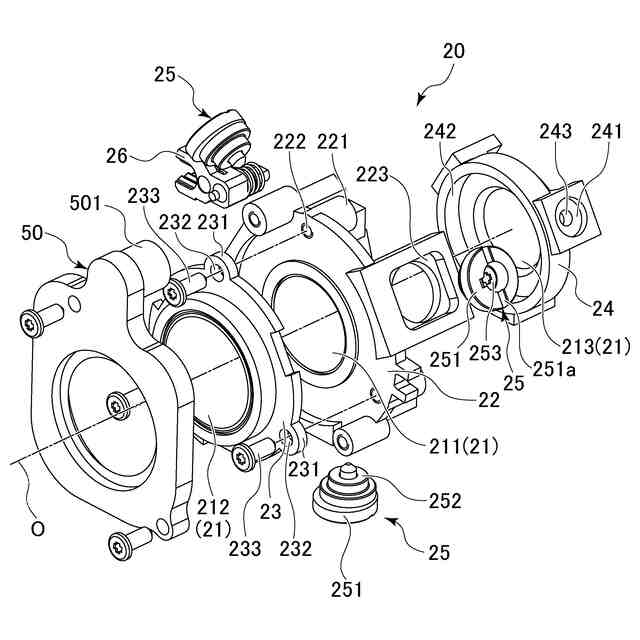

【解決手段】本発明の第2レンズユニット20は、複数のレンズのうち基準レンズ211を保持する第2レンズ保持枠22と、複数のレンズのうち第1調整レンズ212を保持し、第2レンズ保持枠22に対して光軸直交方向に調整可能な第1調整枠23と、複数のレンズのうち第2調整レンズ213を保持し、第2レンズ保持枠22に対して光軸直交方向に調整可能な第2調整枠24と、を有する。第1調整枠23は、第2レンズ保持枠22に対して光軸方向における物体側に配置され、第2調整枠24は、第2レンズ保持枠22に対して光軸方向における像側に配置される。
【選択図】図2
特許請求の範囲【請求項１】
複数のレンズを有するレンズユニットであって、
前記複数のレンズのうち第１レンズを保持する保持枠と、
前記複数のレンズのうち第１調整レンズを保持し、前記保持枠に対して光軸直交方向に調整可能な第１調整枠と、

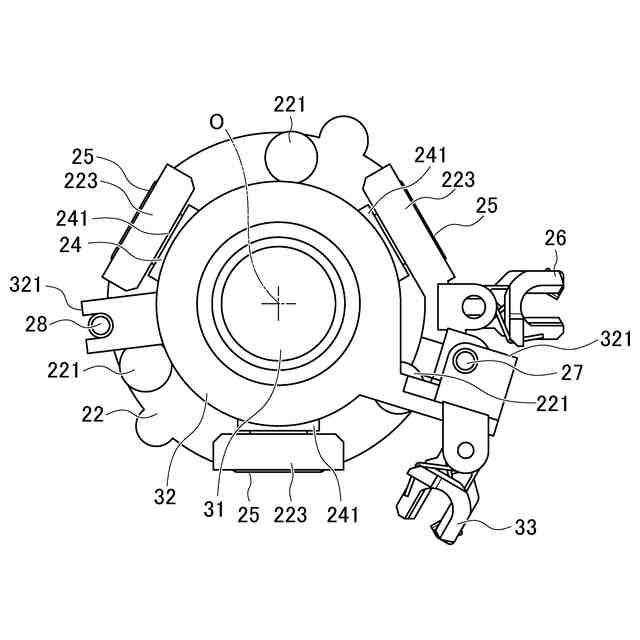

前記複数のレンズのうち第２調整レンズを保持し、前記保持枠に対して光軸直交方向に調整可能な第２調整枠と、を有し、

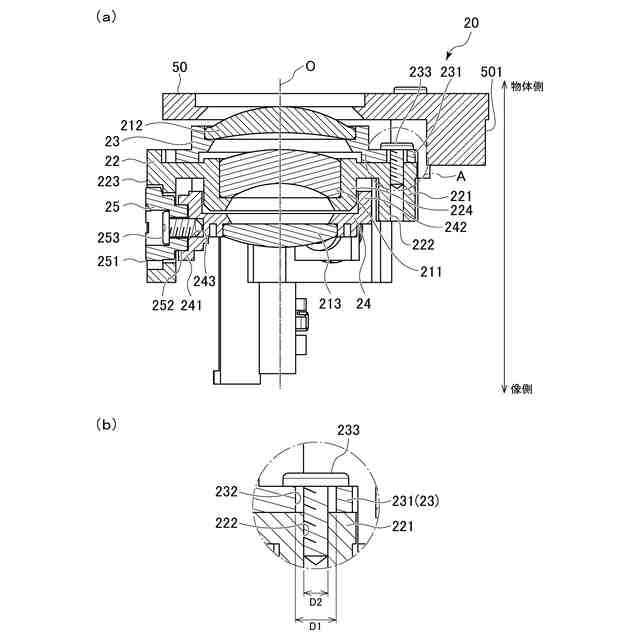

前記第１調整枠は、前記保持枠に対して光軸方向における物体側に配置され、
前記第２調整枠は、前記保持枠に対して光軸方向における像側に配置されることを特徴とするレンズユニット。
続きを表示（約 1,100 文字）【請求項２】
前記第１調整枠を前記保持枠に固定するための第１固定部と、
前記第２調整枠を前記保持枠に固定するための第２固定部と、を有することを特徴とする請求項１に記載のレンズユニット。
【請求項３】
前記第１固定部および前記第２固定部は、光軸方向から見て、互いに重ならないように配置されていることを特徴とする請求項２に記載のレンズユニット。
【請求項４】
光軸直交方向に調整した前記第１調整枠を前記第１固定部に固定するための第１の締結部材と、
光軸直交方向に調整した前記第２調整枠を前記第２固定部に固定するための第２の締結部材と、を有し、
前記第１の締結部材および前記第２の締結部材はそれぞれ異なる方向からアクセス可能であることを特徴とする請求項２または３に記載のレンズユニット。
【請求項５】
前記第１調整枠は、前記保持枠に設けられた光軸方向に延びる複数の締結部に対して、それぞれ複数の締結部材で締結されることにより前記保持枠に保持され、
前記第２調整枠は、複数の調整部材を介して前記保持枠に保持されることを特徴とする請求項１に記載のレンズユニット。
【請求項６】

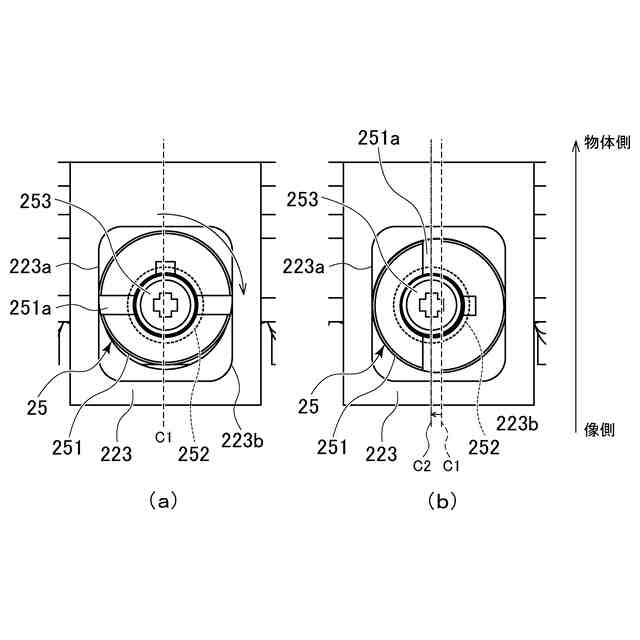

前記調整部材は、前記保持枠の外周で光軸直交方向に沿った軸線に対して回転可能であって、前記軸線に対して偏芯した部位を有することを特徴とする請求項５に記載のレンズユニット。
【請求項７】
前記締結部および前記調整部材はそれぞれ光軸を中心として円周上に間隔を空けて配置され、
前記締結部と前記調整部材は、光軸方向から見て、それぞれ重ならないように配置されていることを特徴とする請求項５または６に記載のレンズユニット。
【請求項８】
前記第２調整枠は、光軸を中心として物体側へ延びる円筒状の延伸部を有し、
前記延伸部は、光軸直交方向から見て、前記保持枠の一部と重なるように配置されていることを特徴とする請求項１または２に記載のレンズユニット。
【請求項９】
前記保持枠は、ガイドバーによって光軸方向に移動可能であることを特徴とする請求項１または２に記載のレンズユニット。
【請求項１０】
請求項１に記載のレンズユニットと、

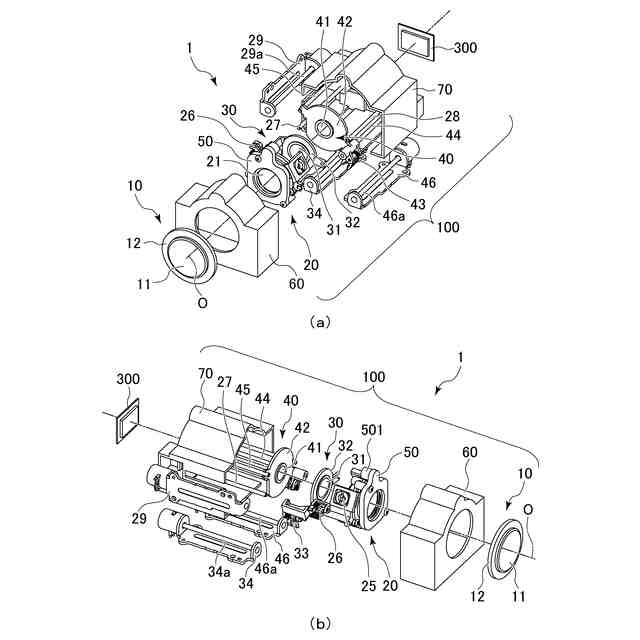

前記レンズユニットを第１レンズユニットとすると、前記第１レンズユニットの像側に配置される第２レンズユニットと、を有するレンズ鏡筒であって、
前記第１レンズユニットおよび前記第２レンズユニットは、同じガイドバーによって光軸方向に移動可能であることを特徴とするレンズ鏡筒。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズユニット等に関する。特に、撮像装置に用いられるレンズユニット等に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
レンズ鏡筒には、製造過程で生じたレンズの傾きや偏芯等の位置ずれを補正するため、偏芯調整やレンズ間隔の調整などの光学調整機構が設けられる。偏芯調整は、基準となるレンズに対して、調整されるレンズを光軸直交方向に移動させる調整である。
【０００３】
特許文献１には、第１の光学素子を保持する第１レンズ保持枠に対して、第２の光学素子を保持する第２レンズ保持枠を偏芯調整と倒し調整との２つ調整機構を備えたレンズ鏡筒が開示されている。
【０００４】
特許文献２には、複数のレンズとレンズ保持枠を有し、レンズ保持枠は中間筒を介して筐体に保持され、中間筒は光軸直交方向へレンズ保持枠を偏芯させる芯出し手段を備えるレンズ鏡筒が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－２１９４０５号公報
特開２００４－２１９６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、撮影画質の高画質化・高画素化が進み、レンズ鏡筒の製造過程で生じるレンズの位置ずれについて、より厳しい位置精度が要求されている。このような要求に対して、レンズ群に含まれる複数のレンズに対してそれぞれ独立した光学調整を施す場合がある。
【０００７】
しかしながら、特許文献１に開示された技術では、基準レンズに対して複数のレンズを独立して光学調整する構成ではない。また、異なる光学素子の調整機構を設けた場合にはレンズ枠が大型化してしまうおそれがある。
【０００８】
特許文献２に開示された技術では、基準レンズに対して複数のレンズの調整機構を備えているが、各調整機構が近接するように配置されることから、各調整機構が干渉しないようなスペースを設ける必要があるために機器全体が大型化してしまうおそれがある。
【０００９】
本発明は、上述したような問題点に鑑みてなされたものであり、大型化することなく光学性能を向上させることを目的とする。
【課題を解決するための手段】
【００１０】
本発明は、複数のレンズを有するレンズユニットであって、前記複数のレンズのうち第１レンズを保持する保持枠と、前記複数のレンズのうち第１調整レンズを保持し、前記保持枠に対して光軸直交方向に調整可能な第１調整枠と、前記複数のレンズのうち第２調整レンズを保持し、前記保持枠に対して光軸直交方向に調整可能な第２調整枠と、を有し、前記第１調整枠は、前記保持枠に対して光軸方向における物体側に配置され、前記第２調整枠は、前記保持枠に対して光軸方向における像側に配置されることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
