公開番号2025097847
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214293
出願日2023-12-19
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/16 20060101AFI20250624BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】従来の技術を発展させた新たな形態の画像形成装置を提供する。
【解決手段】画像形成装置は、装置本体と、カートリッジが取り外し可能に装着される支持部材であって第1位置と第2位置とに移動可能な支持部材と、前記支持部材が前記第2位置から前記第1位置に向けて移動した場合に前記信号が変化するように構成された検知部と、駆動源と、前記駆動源を制御する制御部と、備え、前記制御部は、前記支持部材が前記駆動源によって移動されていない状態で前記支持部材が前記第2位置から前記第1位置に向けて移動され、前記信号が変化した場合に、前記駆動源によって前記支持部材を前記第1位置に向けて移動させる。
【選択図】図18
特許請求の範囲【請求項１】
装置本体と、
カートリッジが取り外し可能に装着される支持部材であって、前記カートリッジが前記装置本体の内部に位置される第１位置と、前記カートリッジが前記装置本体の外部に位置される第２位置と、に移動可能な支持部材と、
信号を出力するように構成された検知部であって、前記カートリッジを支持した前記支持部材が前記第２位置から前記第１位置に向けて移動した場合に前記信号が変化するように構成された検知部と、
前記支持部材を移動するように構成された駆動源と、
前記駆動源を制御する制御部と、
備え、
前記制御部は、前記支持部材が前記駆動源によって移動されていない状態で前記支持部材が前記第２位置から前記第１位置に向けて移動され、前記信号が変化した場合に、前記駆動源によって前記支持部材を前記第１位置に向けて移動させる、
ことを特徴とする画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
前記支持部材が前記駆動源によって移動されていない状態で前記信号が変化した場合に、前記制御部は停止状態にある前記駆動源を起動する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記駆動源の駆動力を前記支持部材に伝達するように構成された伝達ユニットを更に備え、
前記伝達ユニットは、前記支持部材が前記第１位置から前記第２位置に移動した後に、前記支持部材から前記駆動源への力の伝達が遮断された遮断状態になる、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記駆動源の出力軸の回転速度を減速して前記伝達ユニットに伝達するように構成された減速機構を更に備える、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項５】
前記伝達ユニットは、第１係合部を有し且つ前記駆動源の駆動力が入力される入力部と、第１被係合部を有し前記入力部から受けた前記駆動力を出力する出力部と、を含み、
前記駆動源が第１方向に回転した場合に、前記第１係合部と前記第１被係合部が係合した状態で前記支持部材が前記第１位置から前記第２位置に向けて移動され、
前記支持部材が前記第２位置に到達した後に、前記第１係合部と前記第１被係合部の係合が解除され、前記伝達ユニットが前記遮断状態になる、
ことを特徴とする請求項３に記載の画像形成装置。
【請求項６】
前記支持部材が前記第１位置から前記第２位置に移動した後に、前記駆動源が前記第１方向とは反対の第２方向に回転することで、前記第１係合部と前記第１被係合部の係合が解除される、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記支持部材が前記第１位置から前記第２位置に移動した後に、前記駆動源が更に前記第１方向に回転することで、前記第１係合部と前記第１被係合部の係合が解除される、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項８】
前記出力部は、前記支持部材に駆動力を伝達するためのギア部を更に有し、
前記第１被係合部は、前記ギア部に対して移動可能である、
ことを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記入力部は、第２係合部を有し、
前記出力部は、第２被係合部を有し、
前記駆動源が第２方向に回転した場合に、前記第２係合部と前記第２被係合部が係合した状態で前記支持部材が前記第２位置から前記第１位置に向けて移動される、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項１０】
前記検知部は、前記支持部材が前記第１位置と前記第２位置との間の所定位置を通過した場合に前記信号が変化するように構成され、
前記第１係合部と前記第１被係合部の係合が解除された状態で前記入力部に対して前記出力部が相対回転可能な角度は、前記支持部材が前記第２位置から前記所定位置まで移動される間に前記出力部が回転する角度よりも大きい、
ことを特徴とする請求項５に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置において、複数の現像部材を備えたロータリを回転させることでカラー画像を形成するロータリ現像方式が知られている。特許文献１、２には、複数本の現像ローラを備えたロータリと、該ロータリに対してそれぞれ着脱可能な複数のトナーカートリッジ（トナー収容容器）と、を備えた画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８３３０５号公報
特開２００８－０９６８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、従来の技術を発展させた新たな形態の画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様は、装置本体と、カートリッジが取り外し可能に装着される支持部材であって、前記カートリッジが前記装置本体の内部に位置される第１位置と、前記カートリッジが前記装置本体の外部に位置される第２位置と、に移動可能な支持部材と、信号を出力するように構成された検知部であって、前記カートリッジを支持した前記支持部材が前記第２位置から前記第１位置に向けて移動した場合に前記信号が変化するように構成された検知部と、前記支持部材を移動するように構成された駆動源と、前記駆動源を制御する制御部と、備え、前記制御部は、前記支持部材が前記駆動源によって移動されていない状態で前記支持部材が前記第２位置から前記第１位置に向けて移動され、前記信号が変化した場合に、前記駆動源によって前記支持部材を前記第１位置に向けて移動させる、ことを特徴とする画像形成装置である。
【０００６】
本発明の他の一態様は、装置本体と、カートリッジが取り外し可能に装着される支持部材であって、前記カートリッジが前記装置本体の内部に位置される第１位置と、前記カートリッジが前記装置本体の外部に位置される第２位置と、に移動可能な支持部材と、信号を出力するように構成された検知部であって、前記カートリッジを支持した前記支持部材が前記第２位置から前記第１位置に向かう方向の力を受けた場合に前記信号が変化するように構成された検知部と、前記支持部材を移動するように構成された駆動源と、前記駆動源を制御する制御部と、備え、前記制御部は、前記支持部材が前記駆動源によって移動されていない状態で前記支持部材が前記第２位置から前記第１位置に向かう方向の力を受け、前記信号が変化した場合に、前記駆動源によって前記支持部材を前記第１位置に向けて移動させる、ことを特徴とする画像形成装置である。
【発明の効果】
【０００７】
本発明によれば、従来の技術を発展させた新たな形態の画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】
実施例１に係る画像形成装置の概略図。

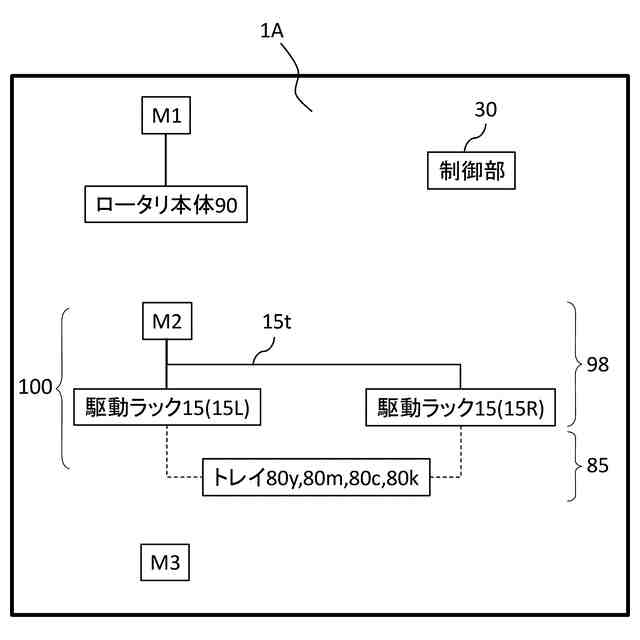

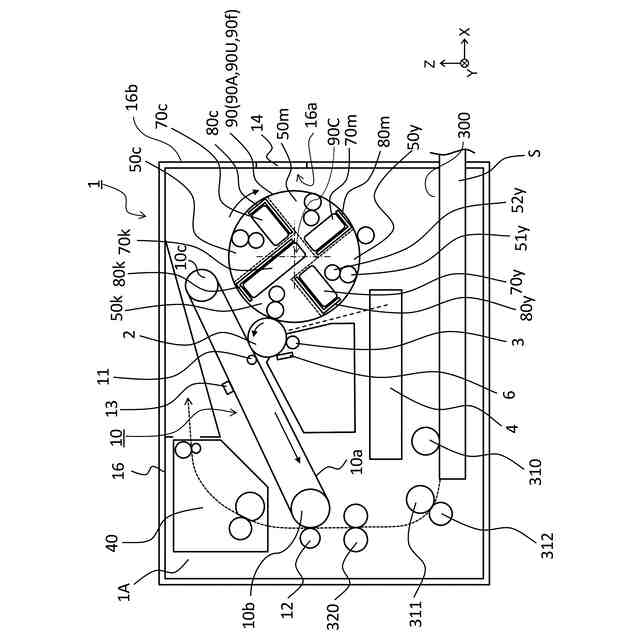

実施例１に係る画像形成装置の構成図。
実施例１に係る現像ユニット、トナーカートリッジ及びトレイの模式図。

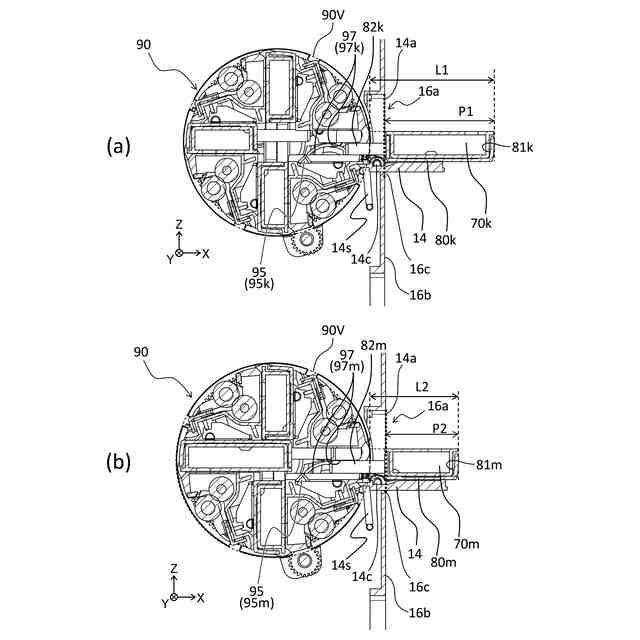

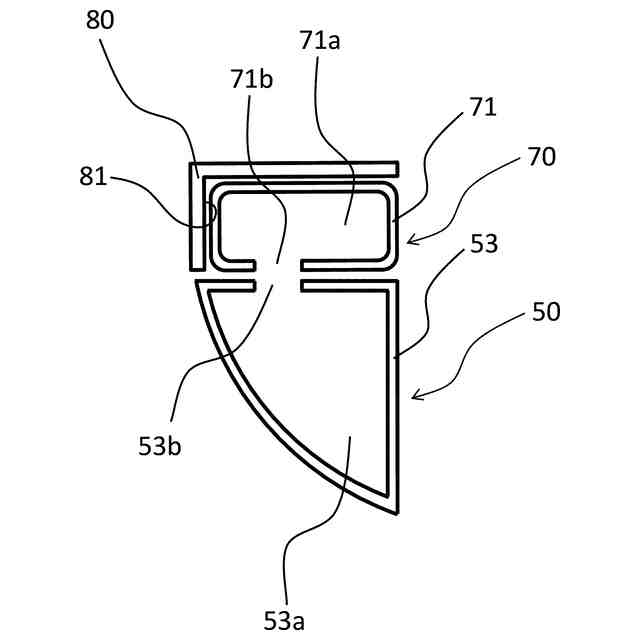

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

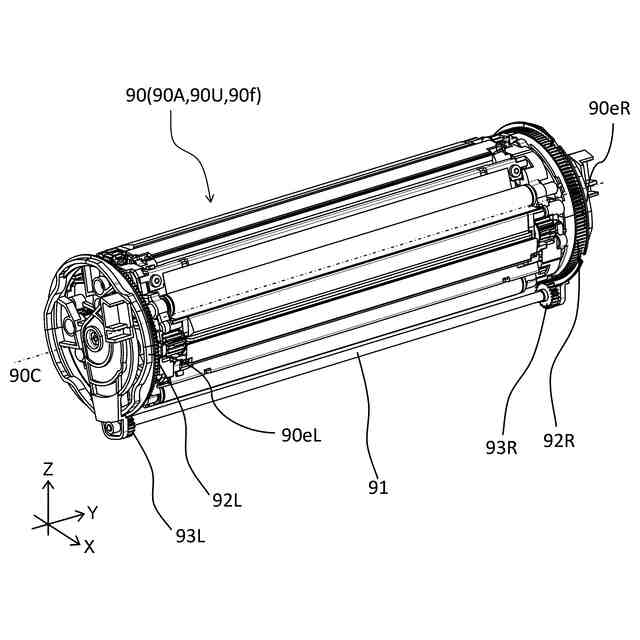

実施例１に係るロータリ本体の斜視図。

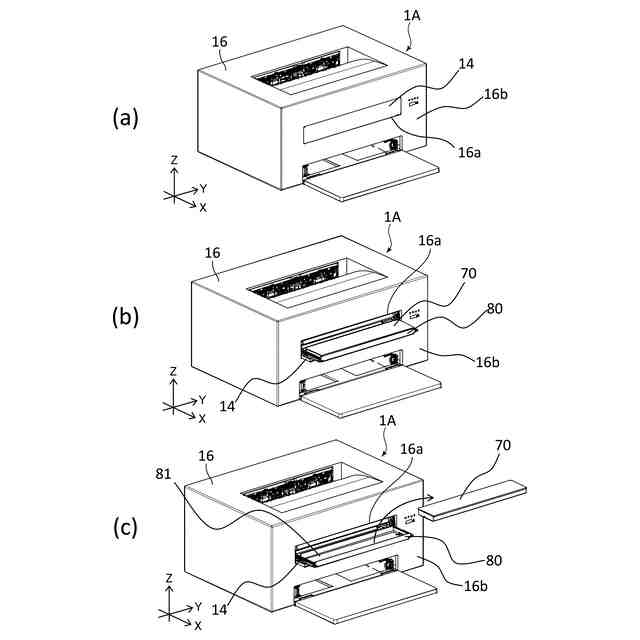

実施例１に係る画像形成装置の斜視図（ａ～ｃ）。

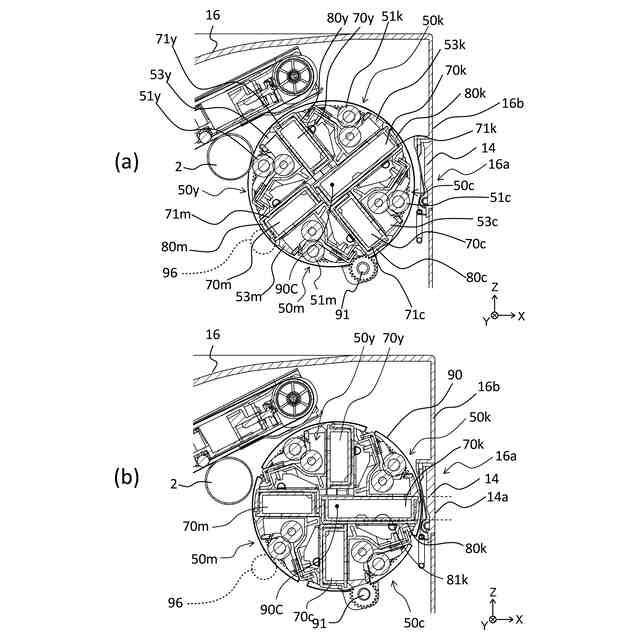

実施例１に係る画像形成装置の断面図（ａ、ｂ）。

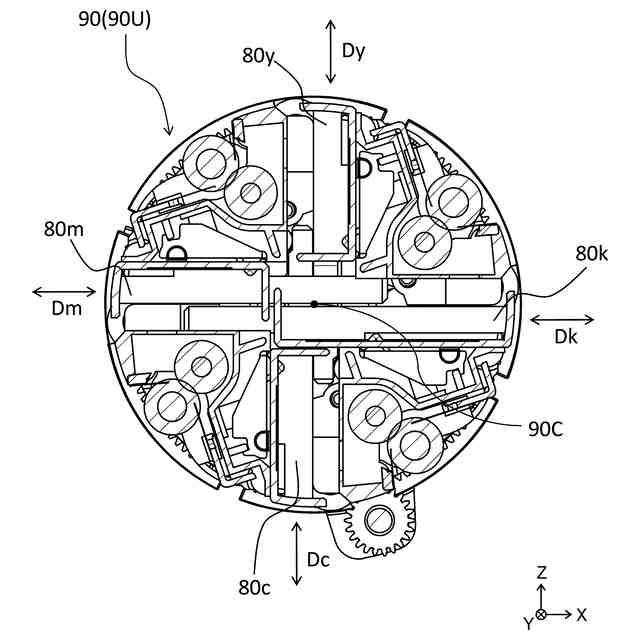

実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。
実施例１に係るロータリ本体の説明図。

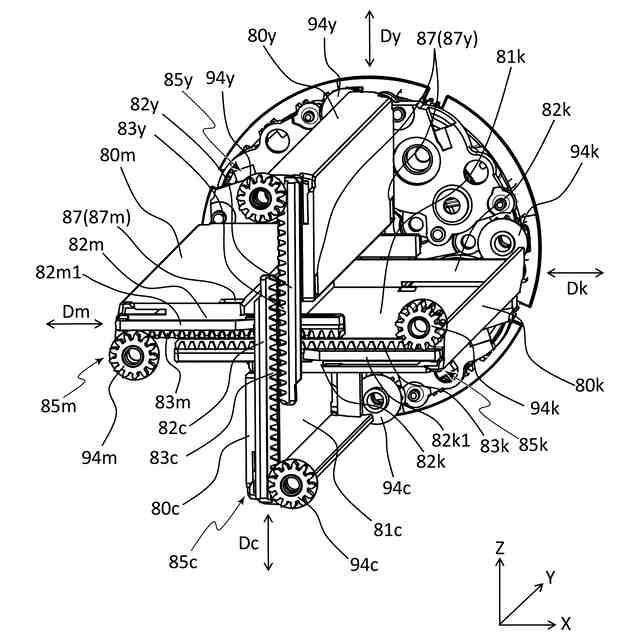

実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの移動に関する構成の説明図（ａ、ｂ）。

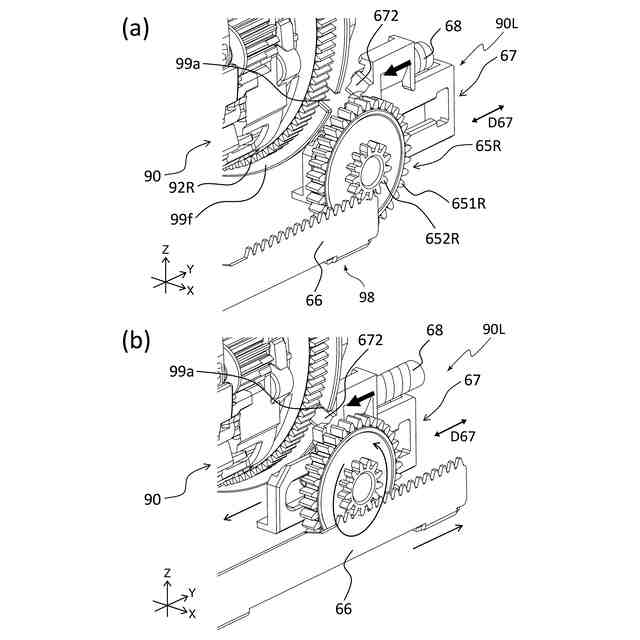

実施例１に係るトレイの駆動システムに関する構成の説明図（ａ、ｂ）。
実施例１に係るトレイの駆動システムに関する構成の説明図（ａ、ｂ）。
実施例１に係る段ギアの斜視図（ａ、ｂ）。
実施例１に係るロック部材の斜視図。
実施例１に係るロータリ本体のロック機構に関する構成の説明図（ａ、ｂ）。
実施例１に係るロータリ本体のロック機構に関する構成の説明図（ａ、ｂ）。
実施例１に係る駆動ラックの斜視図（ａ～ｄ）。
実施例１に係る駆動ラックの保持に関する構成の斜視図（ａ、ｂ）。
実施例１に係るロータリ本体の斜視図（ａ、ｂ）。
実施例１に係るギア間距離の規制に関する構成の説明図（ａ～ｄ）。
実施例１に係るギア間距離の規制に関する構成の説明図。
実施例１に係る空転ギアの構成の説明図（ａ、ｂ）。
実施例１に係るトレイの押し込み検知に関する構成の説明図（ａ～ｅ）。
実施例２に係るトレイの駆動システムに関する構成の説明図。
実施例３に係るトレイの駆動システムに関する構成の説明図。
実施例４に係るトレイの駆動システムに関する構成の説明図（ａ、ｂ）。
実施例５に係る駆動解除ギアの構成の説明図（ａ、ｂ）。
実施例５に係る駆動解除ギアの構成の説明図（ａ、ｂ）。
実施例５に係る駆動解除ギアの保持に関する構成の斜視図。
実施例５に係るトレイの押し込み検知に関する構成の説明図（ａ～ｅ）。
変形例に係る移動装置を示す図（ａ、ｂ）。
実施例６に係る画像形成装置の概略図。
実施例１に係るトレイ引入動作のフローチャート。
実施例１に係るトレイ引出動作のフローチャート。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
図１～図１２（ａ、ｂ）を用いて、実施例１に係る画像形成装置１について説明する。以下の説明及び各図面において、画像形成装置１が水平面に設置された場合の鉛直方向をＺ方向とする。Ｚ方向と交差する方向であって、後述するロータリ本体９０の回転軸線９０Ｃの方向（ロータリの回転軸線方向）をＹ方向とする。Ｚ方向及びＹ方向の双方と交差する方向をＸ方向とする。Ｘ方向及びＹ方向は、好ましくは水平方向である。また、Ｘ方向、Ｙ方向、Ｚ方向は、好ましくは互いに直交する。また、必要に応じ、各図面に図示した矢印Ｘ、Ｙ、Ｚの方向をそれぞれ＋Ｘ側、＋Ｙ側、＋Ｚ側と表し、その反対側をそれぞれ－Ｘ側、－Ｙ側、－Ｚ側と表す。
（【００１１】以降は省略されています）
