公開番号2025091853
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207367
出願日2023-12-08
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250612BHJP(光学)
要約【課題】広画角、高ズーム比および高い光学性能を有するズームレンズを提供する。
【解決手段】ズームレンズは、ズーミングに際して移動しない正の第1レンズ群と、ズーミングに際して移動する少なくとも3つのレンズ群を含む中間群と、ズーミングに際して移動しない正の最終レンズ群とを有する。中間群は、少なくとも1つの負のレンズ群を含み、該少なくとも1つの負のレンズ群のうち最も物体側の負の屈折力のレンズ群は少なくとも1つの負レンズを含む。該少なくとも1つの負レンズのうち最も物体側の負レンズの屈折率nn、該最も物体側の負レンズのアッベ数νn、第1レンズ群の焦点距離f1、ズームレンズの広角端での焦点距離fwは、2.02≦nn≦2.30、20.0≦νn≦40.0および1.5≦f1/fw≦7.7を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、ズーミングに際して移動しない正の屈折力の第１レンズ群と、それぞれズーミングに際して移動する少なくとも３つのレンズ群を含む中間群と、ズーミングに際して移動しない正の屈折力の最終レンズ群とを有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記中間群は、少なくとも１つの負の屈折力のレンズ群を含み、
前記少なくとも１つの負の屈折力のレンズ群のうち最も物体側の負の屈折力のレンズ群は、少なくとも１つの負レンズを含み、

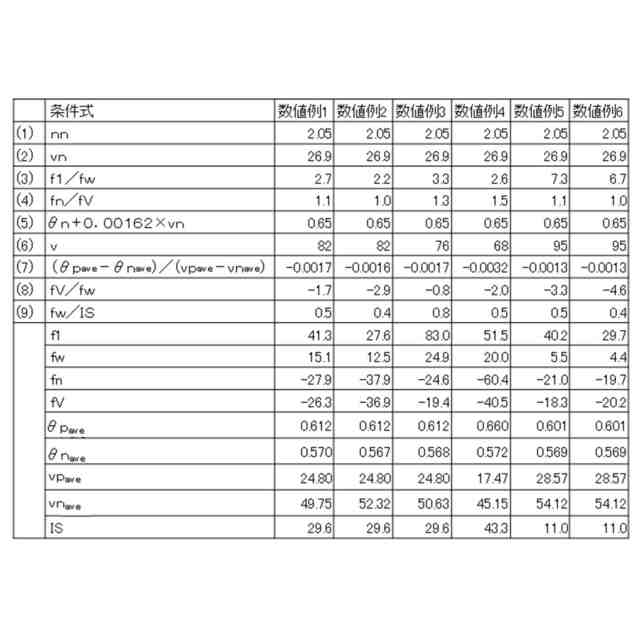

該少なくとも１つの負レンズのうち最も物体側の負レンズのｄ線における屈折率をｎｎ、該最も物体側の負レンズのｄ線を基準とするアッベ数をνｎ、前記第１レンズ群の焦点距離をｆ１、前記ズームレンズの広角端での焦点距離をｆｗとするとき、
２．０２≦ｎｎ≦２．３０
２０．０≦νｎ≦４０．０
１．５≦ｆ１／ｆｗ≦７．７
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,100 文字）【請求項２】
前記最も物体側の負レンズの焦点距離をｆｎ、前記最も物体側の負の屈折力のレンズ群の焦点距離をｆＶとするとき、
０．７≦ｆｎ／ｆＶ≦２．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記最も物体側の負レンズのｇ線とＦ線における部分分散比をθｎとするとき、
０．６３≦θｎ＋０．００１６２×νｎ≦０．７０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記最も物体側の負レンズは、非球面レンズであることを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記最も物体側の負の屈折力のレンズ群は、少なくとも４つのレンズを有することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記少なくとも１つの負レンズは、ｄ線を基準とするアッベ数をνとするとき、
６０≦ν≦１００
なる条件を満足する負レンズを含むことを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記最も物体側の負の屈折力のレンズ群に含まれる少なくとも１つの正レンズのｄ線を基準とするアッベ数の平均値をνｐ
ａｖｅ
、該少なくとも１つの正レンズのｇ線とＦ線における部分分散比の平均値をθｐ
ａｖｅ
、前記少なくとも１つの負レンズのｄ線を基準とするアッベ数の平均値をνｎ
ａｖｅ
、該少なくとも１つの負レンズのｇ線とＦ線における部分分散比の平均値をθｎ
ａｖｅ
とするとき、
－０．００４０≦（θｐ
ａｖｅ
－θｎ
ａｖｅ
）／（νｐ
ａｖｅ
－νｎ
ａｖｅ
）＜０．００００
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記最も物体側の負の屈折力のレンズ群の焦点距離をｆＶとするとき、
－５．５≦ｆＶ／ｆｗ≦－０．３
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第１レンズ群の一部がフォーカシングのために移動することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
請求項１に記載のズームレンズと、
該ズームレンズを通して被写体を撮像する撮像素子とを有することを特徴とする撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像に用いられるズームレンズに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
最も物体側に正の屈折力のレンズ群を配置したポジティブリード型ズームレンズとして、特許文献１、２には５つ以上のレンズ群により構成されたズームレンズが開示されている。特許文献１には、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、負の屈折力の第３レンズ群、正の屈折力の第４レンズ群および正の屈折力の第５レンズ群を有し、ズーム比が２３倍程度のズームレンズが開示されている。特許文献２には、物体側から像側へ順に配置された、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、正の屈折力の第４レンズ群および正の屈折力の第５レンズ群を有し、ズーム比が１０倍程度のズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０３９９４５号公報
特開２０２１－０３２９２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１、２に開示されたズームレンズでは、レンズ群ごとの屈折力配置や硝材配置が適切ではなく、広画角、高ズーム比および高い光学性能のすべてを満足することが難しい。
【０００５】
本発明は、広画角、高ズーム比および全ズーム範囲にわたる高い光学性能を有するズームレンズを提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、ズーミングに際して移動しない正の屈折力の第１レンズ群と、それぞれズーミングに際して移動する少なくとも３つのレンズ群を含む中間群と、ズーミングに際して移動しない正の屈折力の最終レンズ群とを有し、ズーミングに際して隣り合うレンズ群の間隔が変化する。中間群は、少なくとも１つの負の屈折力のレンズ群を含み、該少なくとも１つの負の屈折力のレンズ群のうち最も物体側の負の屈折力のレンズ群は、少なくとも１つの負レンズを含む。。該少なくとも１つの負レンズのうち最も物体側の負レンズのｄ線における屈折率をｎｎ、該最も物体側の負レンズのｄ線を基準とするアッベ数をνｎ、第１レンズ群の焦点距離をｆ１、ズームレンズの広角端での焦点距離をｆｗとするとき、
２．０２≦ｎｎ≦２．３０
２０．０≦νｎ≦４０．０
１．５≦ｆ１／ｆｗ≦７．７
なる条件を満足することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明によれば、広画角、高ズーム比および全ズーム範囲にわたる高い光学性能を有するズームレンズを提供することができる。
【図面の簡単な説明】
【０００８】

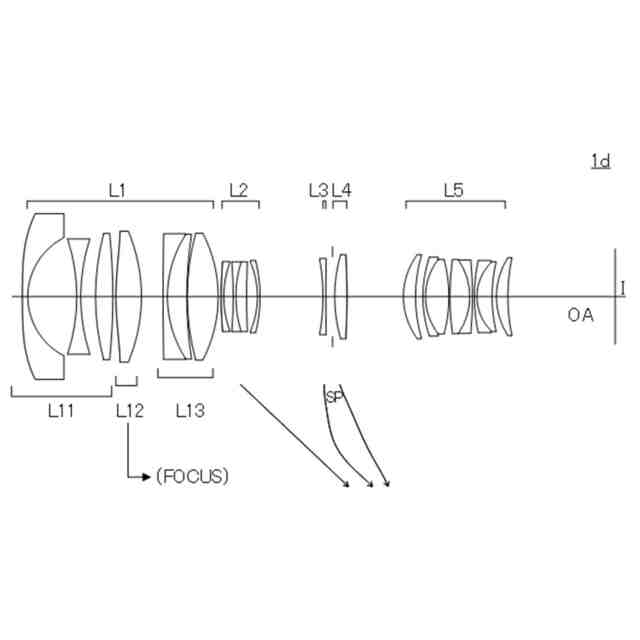

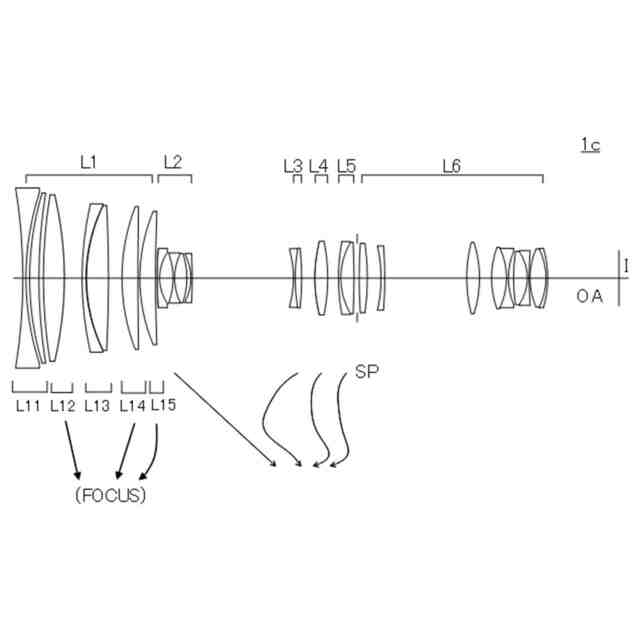

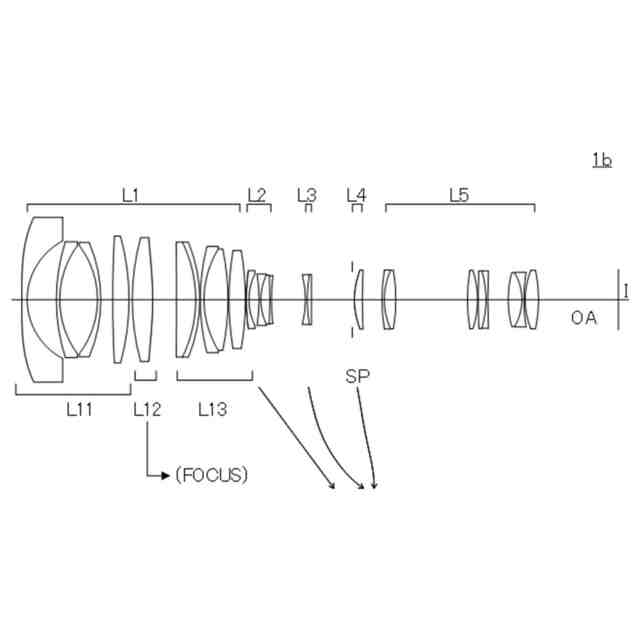

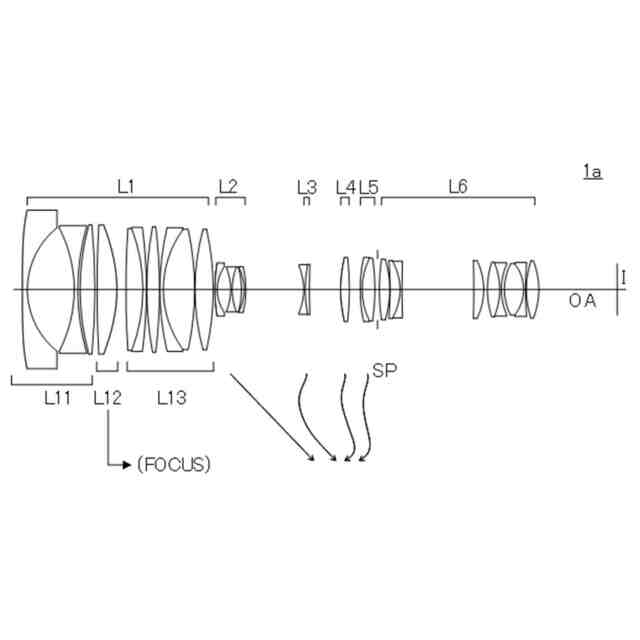

実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。

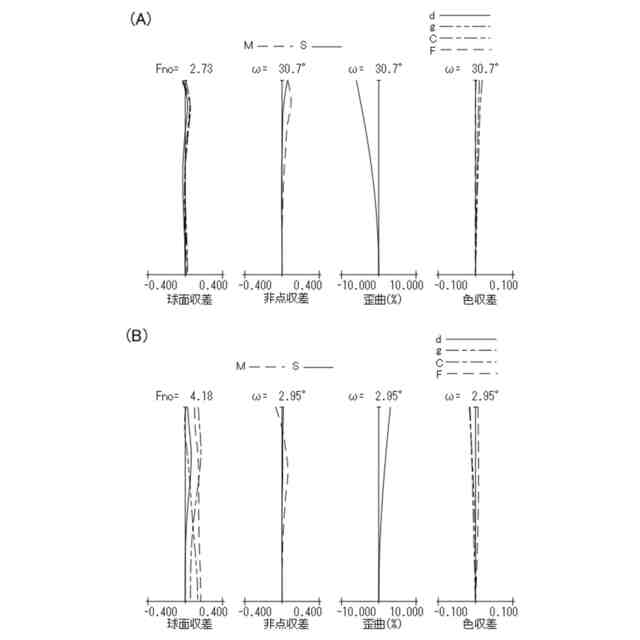

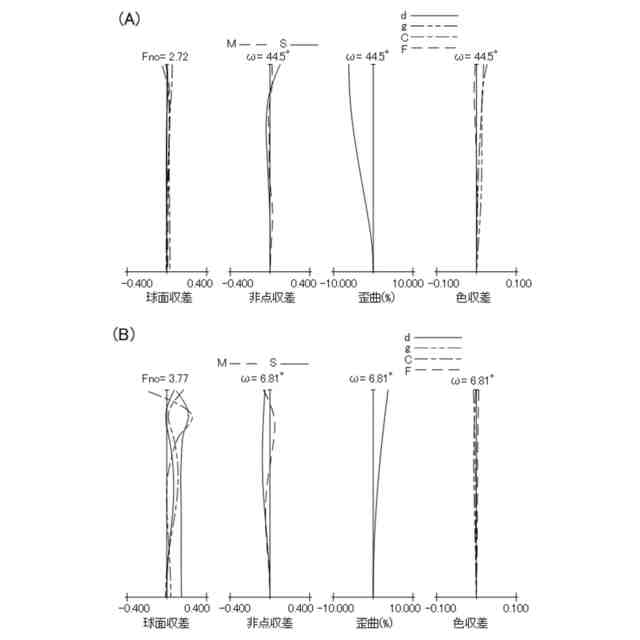

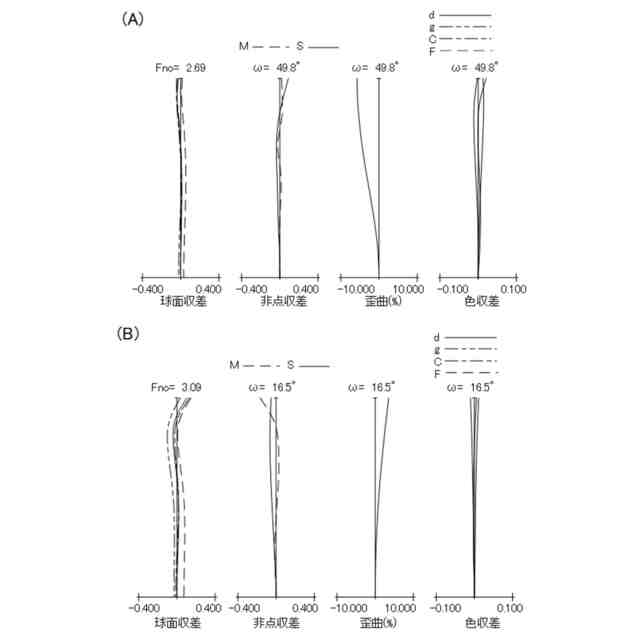

実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１のズームレンズの無限遠合焦状態かつ広角端での断面図。
実施例１のズームレンズの無限遠合焦状態での（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１～６のズームレンズを備えた撮像装置を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。まず実施例１～６の具体的な説明に先立って、各実施例に共通する事項について説明する。
【００１０】
ズームレンズにおいて、レンズ群は、広角端と望遠端との間での変倍（ズーミング）に際して一体で移動する１または複数のレンズのまとまりである。すなわち、ズーミングに際して隣り合うレンズ群間の間隔が変化する。レンズ群は、開口絞りを含んでもよい。また、広角端と望遠端はそれぞれ、ズーミングに際して移動するレンズ群が光軸上を機構上または制御上、移動可能な範囲の両端に位置したときの最大画角（最短焦点距離）と最小画角（最大焦点距離）のズーム状態を示す。
（【００１１】以降は省略されています）
