特許ウォッチ

公開番号2025101653
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218649
出願日2023-12-25
発明の名称眼鏡
出願人株式会社シャルマン
代理人個人,個人,個人
主分類G02C 1/04 20060101AFI20250630BHJP(光学)
要約【課題】多くの装着者の頭部の形状に対応して、十分なフィット感を発揮することができ、且つ、眼鏡のズレを十分に抑制することができる眼鏡を提供すること。
【解決手段】本発明は、一対のブロー部1、両方のブロー部1の端部同士を架橋するブリッジ部2、ブロー部1又はブリッジ部2に取り付けられたレンズ部8、を有するフロント部Fと、該フロント部Fの両端から後方に延出するテンプル部4と、を備え、ブリッジ部2及びブロー部1が、何れも、線材からなるものであり、且つ、弾性変形可能である眼鏡眼鏡100である。

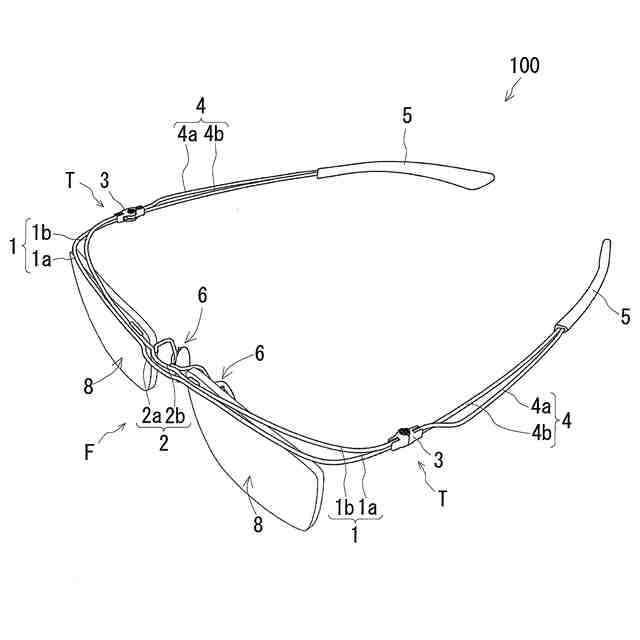

【選択図】図1

特許請求の範囲【請求項１】
一対のブロー部、両方の前記ブロー部の端部同士を架橋するブリッジ部、及び、前記ブロー部又はブリッジ部に取り付けられたレンズ部、を有するフロント部と、
該フロント部の両端から後方に延出するテンプル部と、
を備え、
前記ブリッジ部及び前記ブロー部が、何れも、線材からなるものであり、且つ、弾性変形可能である眼鏡。
続きを表示（約 1,400 文字）【請求項２】
前記ブリッジ部が、少なくとも、前方に位置する第１ブリッジ線材と、該第１ブリッジ線材の後方に位置する第２ブリッジ線材とを有し、
前記第１ブリッジ線材及び前記第２ブリッジ線材が、何れも、弾性変形可能であり、
前記第１ブリッジ線材及び前記第２ブリッジ線材が、左右の両端部で互いに固定されている請求項１記載の眼鏡。
【請求項３】
前記第１ブリッジ線材及び前記第２ブリッジ線材が、何れも、上面視弓状である請求項２記載の眼鏡。
【請求項４】
上面視で、前記前ブリッジ線材及び前記後ブリッジ線材の間には隙間が設けられている請求項２記載の眼鏡。
【請求項５】
前記ブロー部が、少なくとも、前方に位置する第１ブロー線材と、該第１ブロー線材の後方に位置する第２ブロー線材とを有し、
前記第１ブロー線材及び前記第２ブロー線材が、何れも、弾性変形可能であり、
前記第１ブロー線材及び前記第２ブロー線材が、前記ブリッジ部側の端部、及び、前記テンプル部側の端部、で互いに固定されている請求項１記載の眼鏡。
【請求項６】
前記第１ブロー線材及び前記第２ブロー線材が、何れも、上面視弓状である請求項５記載の眼鏡。
【請求項７】
上面視で、前記第１ブロー線材及び前記第２ブロー線材の間には隙間が設けられている請求項５記載の眼鏡。
【請求項８】
前記ブリッジ部が、少なくとも、前方に位置する第１ブリッジ線材と、該第１ブリッジ線材の後方に位置する第２ブリッジ線材とを有し、
前記ブロー部が、少なくとも、前方に位置する第１ブロー線材と、該第１ブロー線材の後方に位置する第２ブロー線材とを有し、
前記第１ブリッジ線材、前記第２ブリッジ線材、前記第１ブロー線材及び前記第２ブロー線材が、何れも、弾性変形可能な上面視弓状であり、
前記第１ブリッジ線材と、前記第１ブロー線材とが連続する線材であり、
前記第２ブリッジ線材と、前記第２ブロー線材とが連続する線材であり、
前記第１ブリッジ線材及び前記第２ブリッジ線材が、左右の端部でそれぞれ互いに固定されており、
上面視で、前記第１ブリッジ線材及び前記第２ブリッジ線材の間には第１隙間が設けられ、
前記第１ブロー線材及び前記第２ブロー線材が、前記ブリッジ部側の端部、及び、前記テンプル部側の端部、で互いに固定されており、
上面視で、前記第１ブロー線材及び前記第２ブロー線材の間には第２隙間が設けられている請求項１記載の眼鏡。
【請求項９】
前記テンプル部の後方に設けられた耳当て部を更に備え、
前記テンプル部が、線材からなるものであり、弾性変形可能である請求項１記載の眼鏡。
【請求項１０】
前記テンプル部が、少なくとも、外方に位置する第１テンプル線材と、該第１テンプル線材の内方に位置する第２テンプル線材とを有し、
前記第１テンプル線材及び前記第２テンプル線材が、何れも、弾性変形可能な上面視弓状であり、
前記第１テンプル線材及び前記第２テンプル線材が、前記フロント部側の端部、及び、前記耳当て部側の端部、で互いに固定されており、
上面視で、前記第１テンプル線材及び前記第２テンプル線材の間には隙間が設けられている請求項９記載の眼鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、眼鏡に関し、更に詳しくは、軽量でフィット感に優れる眼鏡に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
眼鏡は、一般に、レンズが取り付けられたフロント部と、フロント部の両側に設けられたヒンジ部と、ヒンジ部に回動可能に取り付けられたテンプル部とを備えている。
そして、眼鏡は、フロント部が目の前に位置するように配置され、テンプル部で装着者の頭部を挟み込むことにより装着される。
【０００３】
ところで、眼鏡においては、フロント部の重量が大きいため、装着者の運動等により、眼鏡のフロント部が上下にズレ易いという問題がある。
一方で、眼鏡のずれを抑制するために、テンプル部で強く頭部を挟み込む方法も考えられるが、この場合、頭部が締め付けられることになるので、頭痛等を引き起こす原因となる。このため、眼鏡においては、眼鏡のズレが生じ難く、且つ、フィット感に優れるものが求められている。
【０００４】
これに対し、フィット感を向上させる目的で開発された眼鏡が知られている。
例えば、テンプル部材とモダン部材との弾力性を異なるものとすることで、眼鏡フレームを顔にフィットさせる機能と、眼鏡フレームをその位置に固定する（外れないようにする）機能とを同時に果たすことが可能な眼鏡が知られている（例えば、特許文献１参照）。
また、左右一対のレンズと、前記各レンズの外側端部に接続されたヨロイ部材と、ヒンジ構造を介して前記ヨロイ部材に回動可能にその基端部が接続されたテンプル部材とを備え、前記テンプル部材が金属線材からなるものであり、開いた状態において、上下方向から視て左右方向に変位するように段状に屈曲した第１段曲げ部と、左右方向から視て上下方向に変位するように段状に屈曲した第２段曲げ部とが形成されている眼鏡が知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－１５００４０号公報
特開２０２３－１０２９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記特許文献１及び２に記載の眼鏡においては、フィット感について一定の効果は認められるものの、未だ改善の余地はあり、十分に優れるとまでは言えない。
また、装着者の頭部の形状には個人差があるところ、上記特許文献１及び２に記載の眼鏡においては、十分なフィット感が得られる場合が限定されている。
また、上記特許文献１及び２に記載の眼鏡においては、眼鏡のズレについては、十分に抑制できるとは言えない。
【０００７】
本発明は上記事情に鑑みてなされたものであり、多くの装着者の頭部の形状に対応して、十分なフィット感を発揮することができ、且つ、眼鏡のズレを十分に抑制することができる眼鏡を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者は、上記課題を解決するため鋭意検討したところ、ブリッジ部及びブロー部を線材からなるものとすると共に、何れも弾性変形可能とすることにより、上記問題点を解決できることを見出し、本発明を完成させるに至った。
【０００９】
本発明は、一対のブロー部、両方のブロー部の端部同士を架橋するブリッジ部、及び、ブロー部又はブリッジ部に取り付けられたレンズ部、を有するフロント部と、該フロント部の両端から後方に延出するテンプル部と、を備え、ブリッジ部及びブロー部が、何れも、線材からなるものであり、且つ、弾性変形可能である眼鏡である。
【００１０】
本発明の眼鏡においては、ブリッジ部が、少なくとも、前方に位置する第１ブリッジ線材と、該第１ブリッジ線材の後方に位置する第２ブリッジ線材とを有し、第１ブリッジ線材及び第２ブリッジ線材が、何れも、弾性変形可能であり、第１ブリッジ線材及び第２ブリッジ線材が、左右の両端部で互いに固定されていることが好ましい。
このとき、第１ブリッジ線材及び第２ブリッジ線材が、何れも、上面視弓状であることが好ましい。
また、上面視で、前ブリッジ線材及び後ブリッジ線材の間に隙間が設けられていることが好ましい。
（【００１１】以降は省略されています）
