公開番号2025110605
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004536
出願日2024-01-16
発明の名称レンズ装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 7/02 20210101AFI20250722BHJP(光学)

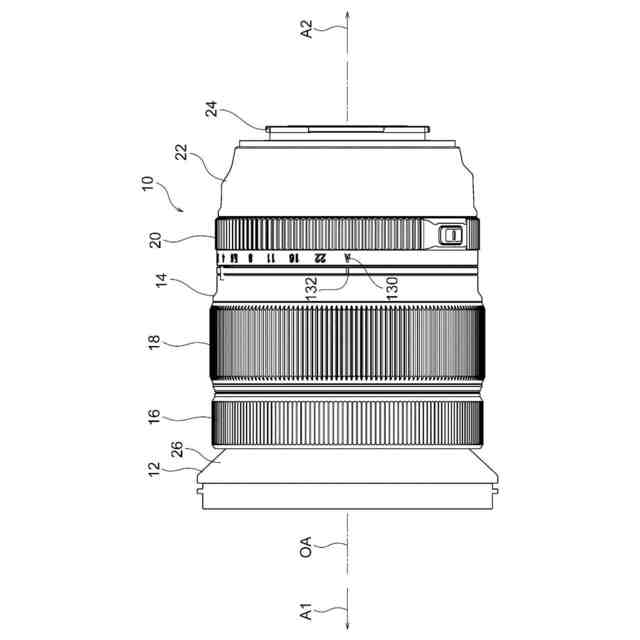

要約【課題】従来に比して、径方向に小型化することができるレンズ装置を提供する。
【解決手段】レンズ装置は、第1レンズと、光軸周りの方向に回転可能に設けられた第1操作リングと、前記第1操作リングに連結され、前記第1レンズを前記光軸に沿って移動させるカム筒と、前記カム筒の軸方向の端部に設けられ、前記第1操作リングの回転量を検出する第1センサと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
第１レンズと、
光軸周りの方向に回転可能に設けられた第１操作リングと、
前記第１操作リングに連結され、前記第１レンズを前記光軸に沿って移動させるカム筒と、
前記カム筒の軸方向の端部に設けられ、前記第１操作リングの回転量を検出する第１センサと、
を備えるレンズ装置。
続きを表示（約 940 文字）【請求項２】

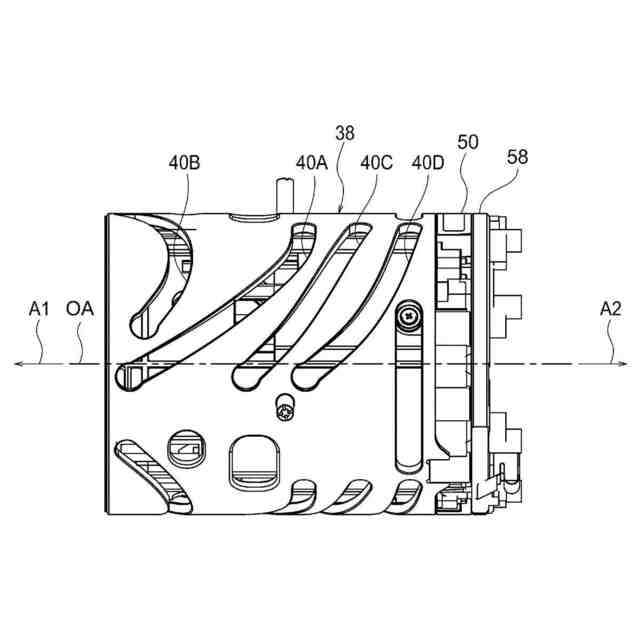

前記カム筒は、複数の溝を有し、
前記端部は、前記溝のうち最も結像側に位置する溝よりも結像側の領域に位置する、
請求項１に記載のレンズ装置。
【請求項３】

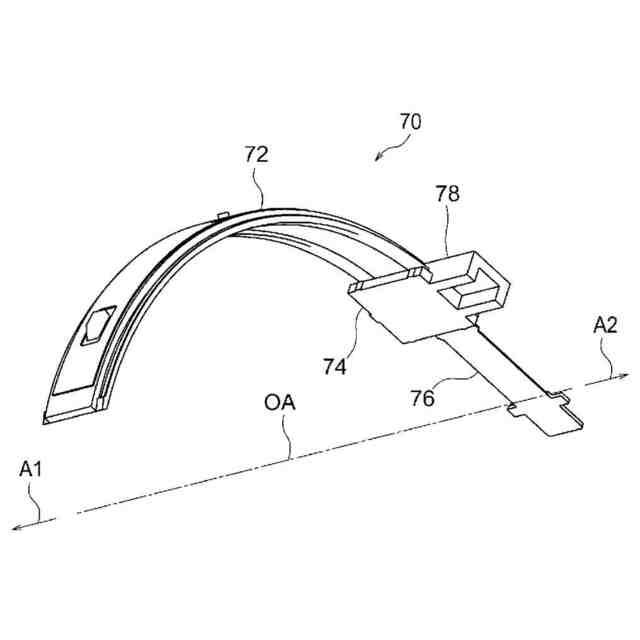

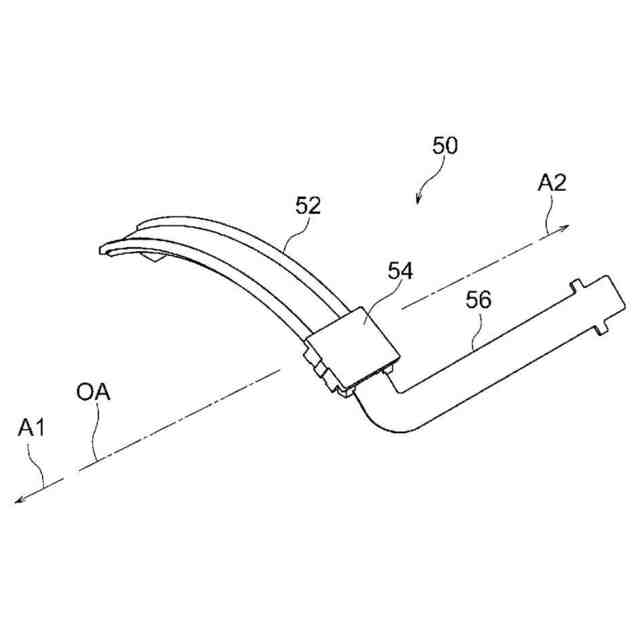

前記第１センサは、
前記カム筒の周方向に沿って円弧状に設けられた第１基板部材と、
前記カム筒に連結され、前記第１基板部材に対して移動可能に取り付けられた第１可動部材と、
を有する、
請求項１に記載のレンズ装置。
【請求項４】
前記第１可動部材は、前記第１基板部材の外周側に設けられている、
請求項３に記載のレンズ装置。
【請求項５】
前記カム筒の径方向内側に設けられた第１筒部材を備え、
前記第１基板部材は、前記第１筒部材の外周面に固定されている、
請求項４に記載のレンズ装置。
【請求項６】
前記第１基板部材は、前記第１筒部材の径方向を板厚とする部材である、
請求項５に記載のレンズ装置。
【請求項７】
前記カム筒の径方向外側に設けられた第２筒部材を備え、
前記第２筒部材は、前記カム筒に対する結像側に位置し、前記光軸の方向に前記カム筒と対向する対向壁を有し、
前記カム筒と前記対向壁との間には、第１領域が設けられており、
前記第１センサは、前記第１領域に配置されている、
請求項５に記載のレンズ装置。
【請求項８】
前記第１センサは、抵抗式リニアポジションセンサである、
請求項１に記載のレンズ装置。
【請求項９】
前記第１レンズは、ズームレンズであり、
前記第１操作リングは、ズームリングである、
請求項１に記載のレンズ装置。
【請求項１０】

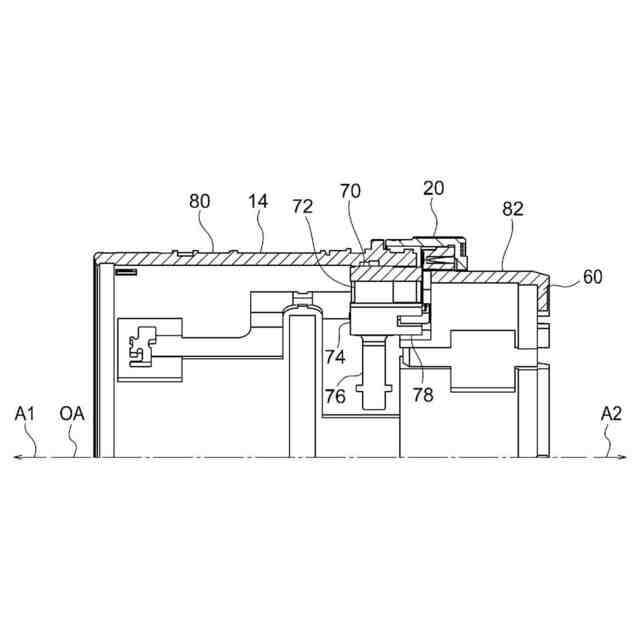

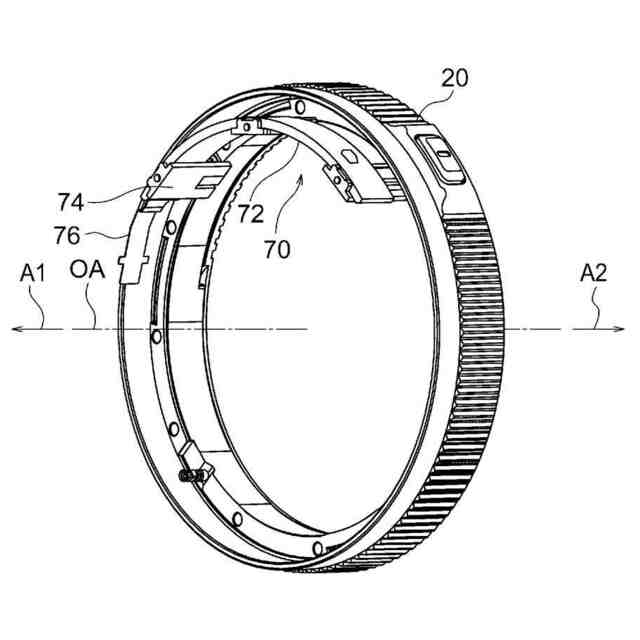

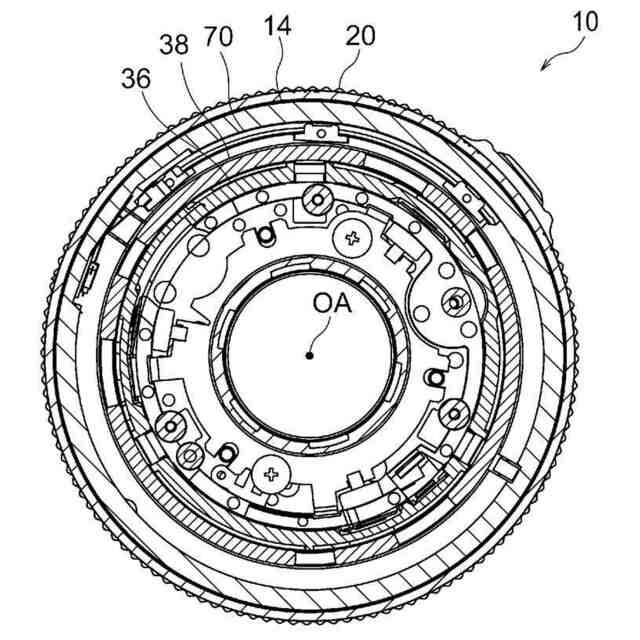

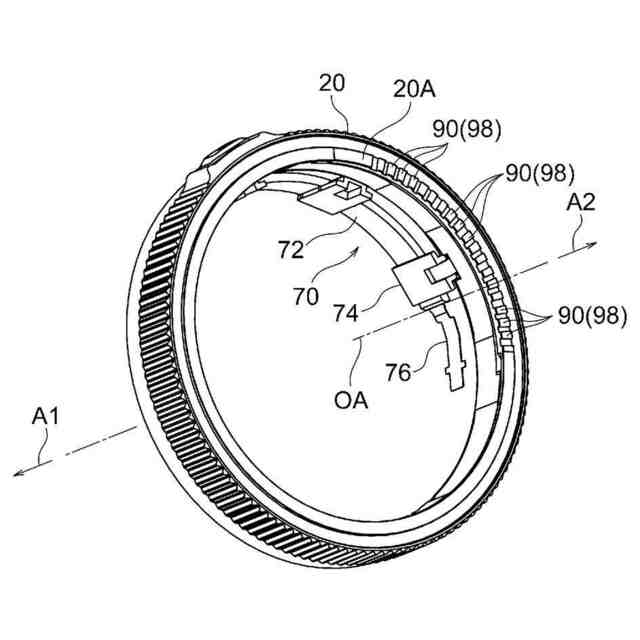

絞りと、
前記光軸の周りに回転可能に設けられ、前記絞りと連結された第２操作リングと、
前記カム筒の径方向外側に設けられ、前記第２操作リングの回転量を検出する第２センサと、
を備える、
請求項１に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、レンズ装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、カメラ本体に装着可能なレンズ鏡筒であって、レンズ素子と、レンズ素子を支持するレンズ支持枠と、レンズ支持枠に固定されたユニットであって、駆動シャフトと、駆動シャフトの回転を検出するための検出部と、を有するアクチュエータと、レンズ素子の光軸に平行な光軸方向から見た場合にレンズ素子に対してアクチュエータと反対側に配置され、カメラ本体と電気的に接続可能な電気接点部と、を備えたレンズ鏡筒が開示されている。
【０００３】
特許文献２には、レンズを保持する鏡筒本体と、鏡筒本体の外周側に配置され、鏡筒本体に対して周方向に回転可能に保持される操作環と、鏡筒本体の外周面に設けられ、操作環の操作状態を検知する検出センサと、検出センサを支持するセンサ支持部材とを備え、センサ支持部材は、鏡筒本体の外周面の円周方向において、検出センサが配置される円弧領域のみに設けられた円弧状の部材であり、検出センサを操作環の内周面に対向するように支持することを特徴とするレンズ鏡筒のセンサ取付構造が開示されている。
【０００４】
特許文献３には、固定枠に対し移動可能なレンズの位置を検出するレンズ位置検出装置であって、レンズを保持するレンズ枠又は該レンズ枠の移動に連動する可動部に設けられた第１のシートコイルと、第１のシートコイルに対面する固定部に設けられた第２のシートコイルと、第１のシートコイル及び第２のシートコイルのいずれか一方を励磁コイル、他方を検出コイルとし、励磁コイルに励磁信号を与える励磁回路と、レンズ枠の移動に伴い第１のシートコイルが第２のシートコイルとの対面距離を保って第２のシートコイルに平行な面内で移動することにより、当該移動位置に応じて検出コイルから出力される電気信号によりレンズの位置を検出する信号処理回路と、を備えるレンズ位置検出装置が開示されている。
【０００５】
特許文献４には、発光部と受光部とを有するフォトリクレクタが設けられた第１部材と、第１部材に対して相対移動するとともに、フォトリクレクタとの対向面に、湾曲して突出した凸部と、湾曲して窪んだ凹部とが一定間隔で交互に設けられている第２部材と、を備え、第２部材の第１部材に対する移動量を検出する移動量検出装置が開示されている。
【０００６】
特許文献５には、開口径の大きさを変更可能な絞り部と、該絞り部を収容する固定筒部と、該固定筒部に回動可能に取り付けられて絞り部の開口径を調整可能に構成された絞り環と、を備えたレンズ鏡筒において、固定筒部に対向する絞り環の部分又は絞り環に対向する固定筒部の部分を“第１対向部位”とし、該第１対向部位に対向する固定筒部の部分又は絞り環の部分を“第２対向部位”とした場合に、絞り部から絞り環の側に付勢されるように該絞り部の周方向に沿った２箇所に配置された第１及び第２突起部と、絞り環の回動位置に応じて該第１及び第２突起部が択一的に嵌まり込んで絞り環が絞り部と一体的に回動するように該絞り環の側に形成された嵌合部と、該第１及び該第２突起部の嵌合部への嵌まり込みを解除して絞り環が絞り部と切り離された状態で回動するように構成された連結解除部と、絞り環の回動にクリック感を付与するように第１対向部位及び第２対向部位に形成又は配置されたクリック機構と、を備え、クリック機構は、第１対向部位に取り付けられたクリック用バネ部材と、該クリック用バネ部材によって第２対向部位の側に付勢される係止部材と、該係止部材を係止するように第２対向部位の側に形成又は配置された被係止部と、を有し、第２対向部位は、周方向に複数の被係止部が形成されてなる被係止面と、該被係止部を有しない略平坦面と、を有し、第１突起部が嵌合部に嵌まり込んだ状態で絞り環を回動した場合には係止部材は被係止面を摺動し、第２突起部が嵌合部に嵌まり込んだ状態で絞り環を回動した場合には係止部材は略平坦面を摺動するように構成された、レンズ鏡筒が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１０－０９２０３０号公報
特開２０１３－０５０５１０号公報
特開２０１０－１０７７４０号公報
特開２０１４－２３２１３２号公報
国際公開第２０１６／０３９２９４号パンフレット
【発明の概要】
【０００８】
本開示の技術に係る一つの実施形態は、従来に比して、径方向に小型化することができるレンズ装置を提供する。
【課題を解決するための手段】
【０００９】
本開示の技術に係る第１態様は、第１レンズと、光軸周りの方向に回転可能に設けられた第１操作リングと、第１操作リングに連結され、第１レンズを光軸に沿って移動させるカム筒と、カム筒の軸方向の端部に設けられ、第１操作リングの回転量を検出する第１センサと、を備えるレンズ装置である。
【００１０】
本開示の技術に係る第２態様は、第１態様に係るレンズ装置において、カム筒は、複数の溝を有し、端部は、溝のうち最も結像側に位置する溝よりも結像側の領域に位置する、レンズ装置である。
（【００１１】以降は省略されています）
