公開番号2025110805
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004857
出願日2024-01-16
発明の名称撮像装置
出願人株式会社ニコン
代理人個人,個人
主分類G02B 7/40 20210101AFI20250722BHJP(光学)
要約【課題】主被写体への合焦精度を向上する。
【解決手段】撮像装置は、光を発光する発光部と、前記発光部で発光された光が対象物によって反射した光を受光する受光部と、前記受光部の受光結果に基づいて、前記対象物までの距離に関する情報を生成する生成部と、を有する測距装置と、フォーカスレンズを含む光学系を通過した光を受光して焦点検出に用いる情報を出力する画素を含む撮像素子と、前記対象物までの距離に関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する制御部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
光を発光する発光部と、前記発光部で発光された光が対象物によって反射した光を受光する受光部と、前記受光部の受光結果に基づいて、前記対象物までの距離に関する情報を生成する生成部と、を有する測距装置と、
フォーカスレンズを含む光学系を通過した光を受光して焦点検出に用いる情報を出力する画素を含む撮像素子と、
前記対象物までの距離に関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する制御部と、
を備える撮像装置。
続きを表示（約 1,400 文字）【請求項２】
前記測距装置が有する前記生成部は、前記対象物までの距離に関する情報に基づいて前記対象物の大きさに関する情報を生成し、
前記制御部は、前記対象物の大きさに関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する、
請求項１に記載の撮像装置。
【請求項３】
前記制御部は、前記対象物までの距離に関する情報に基づいて前記対象物の大きさに関する情報を生成し、前記対象物の大きさに関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する、
請求項１に記載の撮像装置。
【請求項４】
前記制御部は、前記対象物の大きさが所定値以上であった場合、前記焦点検出に用いる情報に基づいて前記フォーカスレンズの位置を制御する、
請求項１から請求項３のいずれか１項に記載の撮像装置。
【請求項５】
前記制御部は、所定の時間間隔で前記対象物までの距離に関する情報を取得し、前記対象物の大きさが前記所定値未満である回数が所定回数以上連続した場合、前記焦点検出に用いる情報に基づいて前記フォーカスレンズの位置を制御する、
請求項４に記載の撮像装置。
【請求項６】
前記制御部は、前記対象物の大きさが前記所定値未満であった場合、前記対象物が含まれる領域以外の領域に設けられた前記画素から出力された前記焦点検出に用いる情報に基づいて前記フォーカスレンズの位置を制御する、
請求項４または請求項５に記載の撮像装置。
【請求項７】
前記制御部は、第１のデフォーカス範囲内で前記フォーカスレンズの位置を制御し、
前記対象物までの距離に関する情報に基づく前記対象物の大きさが所定値未満である時間が一定時間以上連続した場合、
前記フォーカスレンズの位置を制御するデフォーカス量の範囲を、前記第１のデフォーカス範囲よりも狭い第２のデフォーカス範囲に切り替える、
請求項１から請求項５のいずれか１項に記載の撮像装置。
【請求項８】
前記制御部は、前記対象物の大きさが前記所定値未満であった場合、前記対象物の大きさが前記所定値未満であると判断される前の前記焦点検出に用いる情報と、前記対象物の大きさが前記所定値未満であると判断される前の前記対象物までの距離に関する情報とのいずれか一方に基づいて前記フォーカスレンズの位置を制御する、
請求項４から請求項７のいずれか１項に記載の撮像装置。
【請求項９】
前記生成部は、前記対象物までの距離を示す距離画像を生成し、
前記制御部は、前記距離画像に基づいて所定の領域内に含まれる前記対象物までの距離に関する情報に基づく前記対象物の大きさに関する情報と、検出対象として予め指定されている対象物の種別の情報と、に基づいて前記フォーカスレンズの位置を制御する、
請求項１から請求項８のいずれか１項に記載の撮像装置。
【請求項１０】
前記制御部は、前記対象物の大きさが前記検出対象として予め指定されている対象物の種別に応じて予め設定された大きさの範囲内にある場合、前記対象物を含む領域に対応する前記画素から出力された前記焦点検出に用いる情報に基づき前記フォーカスレンズの位置を制御する、
請求項９に記載の撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
撮像装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
被写体までの距離を測定する測距装置を用いて、合焦精度の向上と合焦時間の短縮とを図る撮像装置が提案されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２９１３５号公報
【発明の概要】
【０００４】
第１の開示の態様によれば、撮像装置は、光を発光する発光部と、前記発光部で発光された光が対象物によって反射した光を受光する受光部と、前記受光部の受光結果に基づいて、前記対象物までの距離に関する情報を生成する生成部と、を有する測距装置と、フォーカスレンズを含む光学系を通過した光を受光して焦点検出に用いる情報を出力する画素を含む撮像素子と、前記対象物までの距離に関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する制御部と、を備える。
【０００５】
第２の開示の態様によれば、撮像装置は、光を発光する発光部と、前記発光部で発光された光が対象物によって反射した光を受光する受光部と、前記受光部の受光結果に基づいて、前記対象物までの距離に関する情報を生成する生成部と、を有する測距装置から前記対象物までの距離に関する情報を取得する取得部と、フォーカスレンズを含む光学系を通過した光を受光して焦点検出に用いる情報を出力する画素を含む撮像素子と、前記対象物までの距離に関する情報と、前記焦点検出に用いる情報とに基づいて、前記フォーカスレンズの位置を制御する制御部と、を備える。
【０００６】
なお、後述の実施形態の構成を適宜改良してもよく、また、少なくとも一部を他の構成物に代替させてもよい。更に、その配置について特に限定のない構成要件は、実施形態で開示した配置に限らず、その機能を達成できる位置に配置することができる。
【図面の簡単な説明】
【０００７】
図１は、第１実施形態に係るカメラの構成を示す図である。

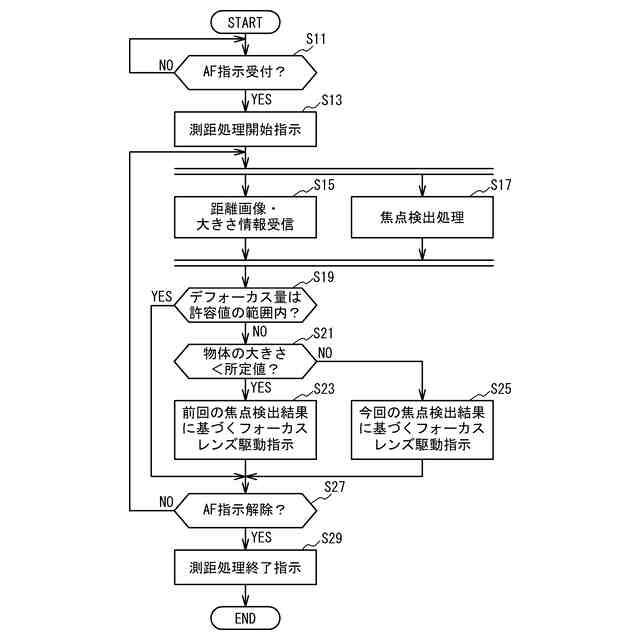

図２は、カメラボディのボディ制御部が実行する処理の一例を示すフローチャートである。

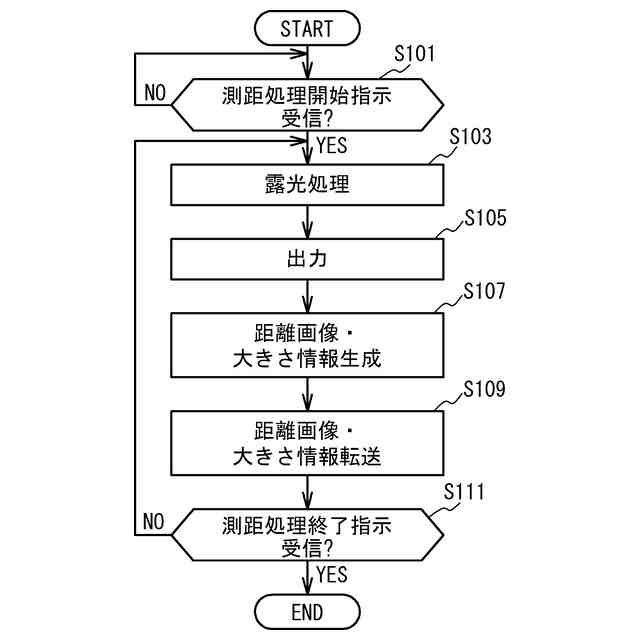

図３は、測距装置の制御部が実行する処理の一例を示すフローチャートである。

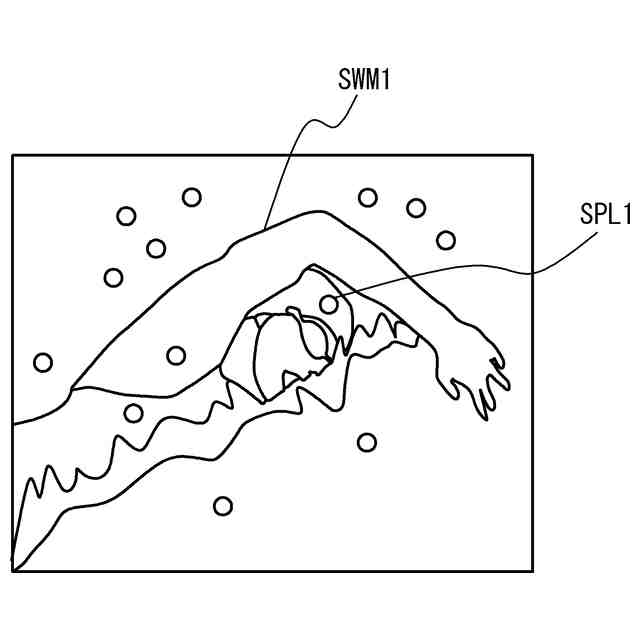

図４は、カメラが撮影するシーンの一例を示す図である。

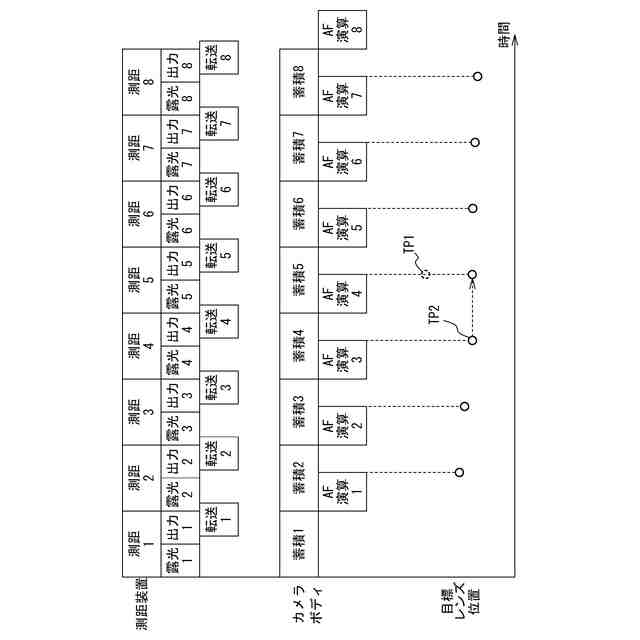

図５は、図２及び図３の処理を説明するためのシーケンス図である。

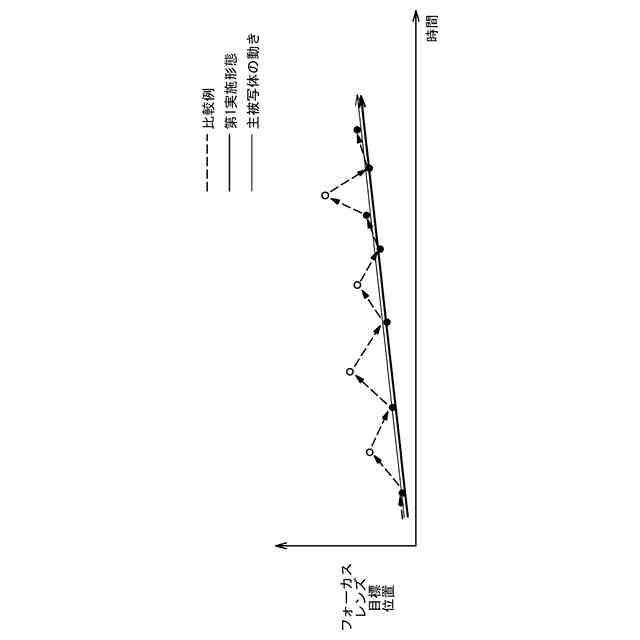

図６は、第１実施形態に係る方法によりフォーカスレンズの位置を制御した場合と、フォーカスレンズの目標位置の算出に用いられるデフォーカス量が取得された領域に存在する物体の大きさに関わらず、デフォーカス量に基づいてフォーカスレンズの位置を制御した場合（比較例）のフォーカスレンズの挙動を例示する図である。

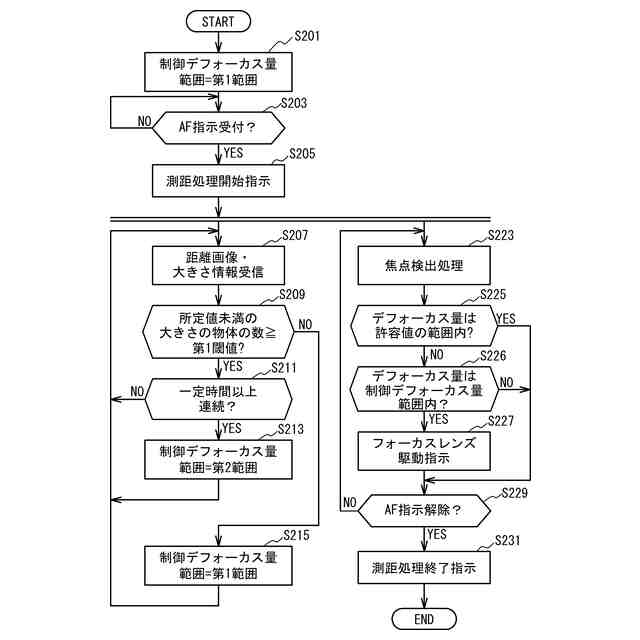

図７は、第２実施形態においてボディ制御部が実行する処理の一例を示すフローチャートである。

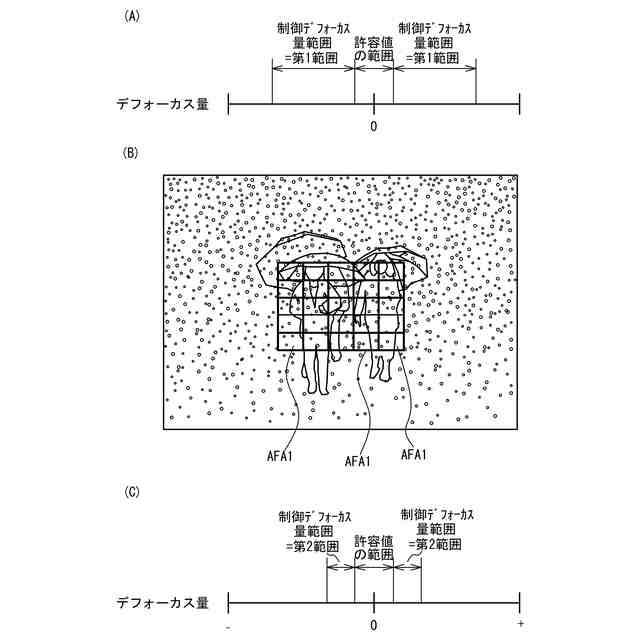

図８（Ａ）は、第１範囲の制御デフォーカス量範囲について説明するための図であり、図８（Ｂ）は、降雪時の撮影を例示する図であり、図８（Ｃ）は、第２範囲の制御デフォーカス量範囲について説明するための図である。

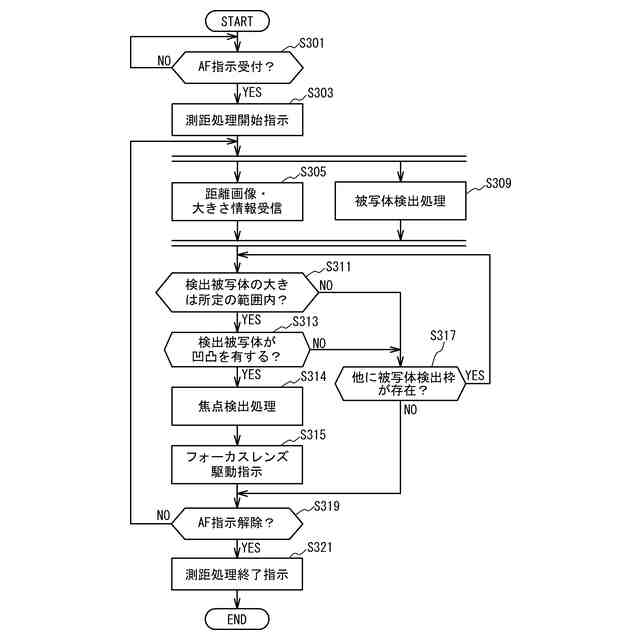

図９は、第３実施形態においてボディ制御部が実行する処理の一例を示すフローチャートである。
図１０は、撮像素子の撮像画素からの信号に基づいて生成された画像の一例を示している。
【発明を実施するための形態】
【０００８】
《第１実施形態》
以下、第１実施形態に係る、撮像装置の一例であるデジタルカメラ１（以下、カメラ１と称する）について、図１～図６を参照して説明する。
【０００９】

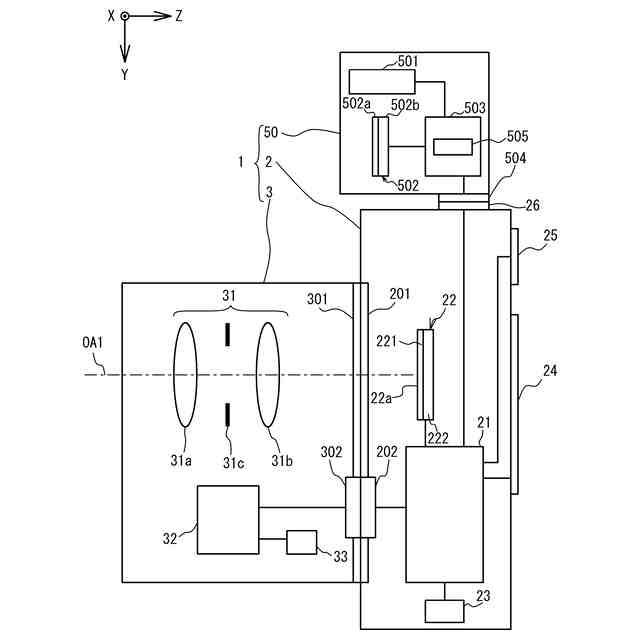

図１は、第１実施形態に係るカメラ１の構成を示す図である。カメラ１は、カメラボディ２と、交換レンズ３と、測距装置５０と、を備える。本実施形態において、カメラ１はレンズ交換式のカメラであるが、カメラ１をレンズ交換式ではなく、レンズ一体式のカメラとして構成してもよい。
【００１０】
（測距装置５０）
測距装置５０は、例えば、レーザー光を照射して、その反射光の情報をもとに対象物までの距離や対象物の形・大きさなどを計測するＬｉＤＡＲ（Light Detection And Ranging）を利用した測距装置である。測距装置５０は、発光部５０１と、受光部５０２と、制御部５０３と、測距装置側コネクタ部５０４と、を備える。
（【００１１】以降は省略されています）
