公開番号2025100532
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025028807,2022579260
出願日2025-02-26,2021-02-05
発明の名称羽根部材、構造部材
出願人株式会社ニコン
代理人個人
主分類F01D 5/14 20060101AFI20250626BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】物体を適切に加工可能な加工システムを提供する。

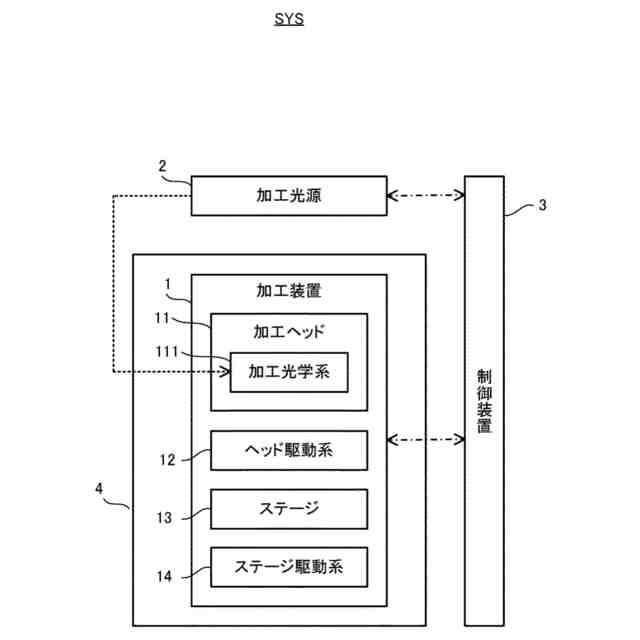

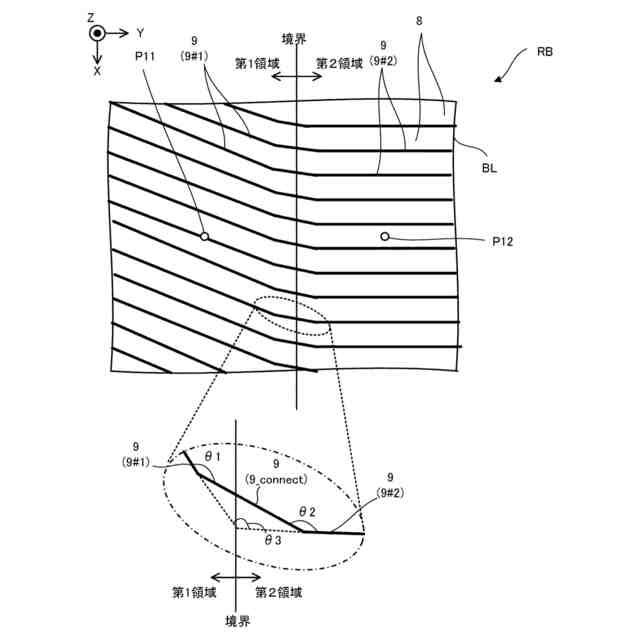

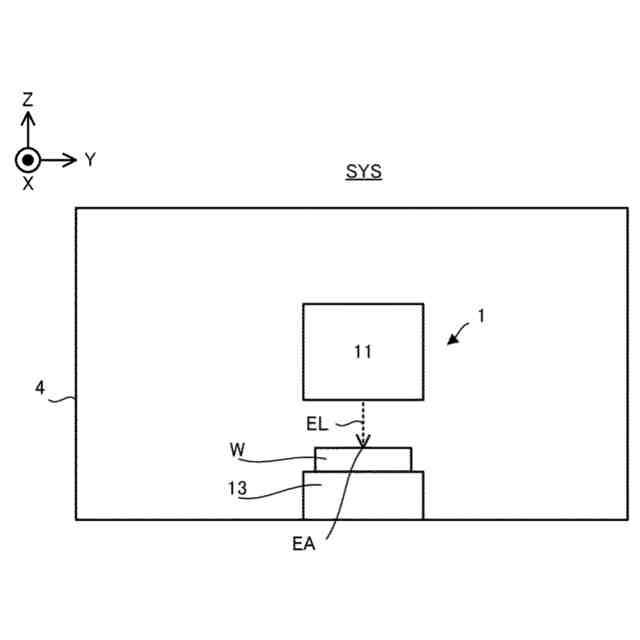

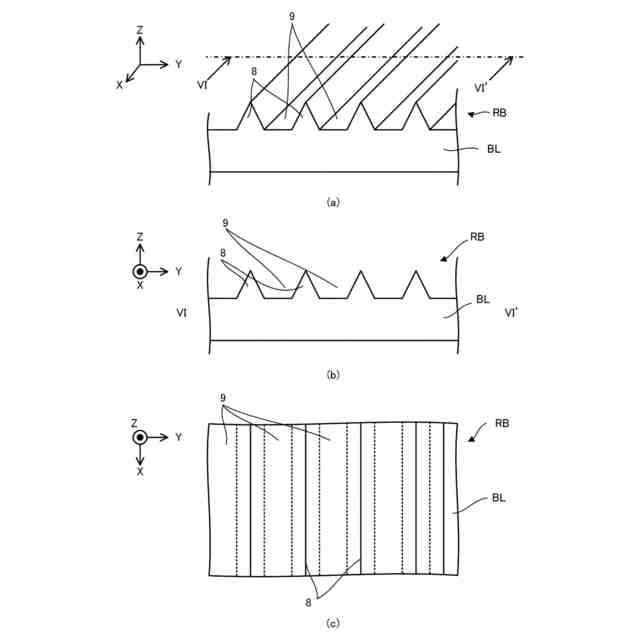

【解決手段】表面に溝構造9が形成されたタービンブレード等の羽根部材であって、溝構造は、複数の第1溝構造と、複数の第2溝構造と、第3溝構造とを備え、複数の第1溝構造は、第1方向に延びるように形成されており、複数の第2溝構造は、第1方向とは異なる第2方向に延びるように形成されており、第3溝構造は、第1及び第2方向とは異なる第3方向に沿って延び、且つ、一の第1溝構造と一の第2溝構造との間に形成されている。
【選択図】図13
特許請求の範囲【請求項１】
表面に溝構造が形成された羽根部材であって、
前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、
前記複数の第１溝構造は、第１方向に延びるように形成されており、
前記複数の第２溝構造は、前記第１方向とは異なる第２方向に延びるように形成されており、
前記第３溝構造は、前記第１及び第２方向とは異なる第３方向に沿って延び、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている
羽根部材。
続きを表示（約 1,000 文字）【請求項２】
前記第１方向に沿って延びる第１の軸と前記第３方向に沿って延びる第３の軸とがなす角度のうち大きい方の角度に相当する第１の角度、及び、前記第２方向に沿って延びる第２の軸と前記第３の軸とがなす角度のうち大きい方の角度に相当する第２の角度のそれぞれは、前記第１の軸と前記第２の軸とがなす角度のうち大きい方の角度に相当する第３の角度よりも大きい
請求項１に記載の羽根部材。
【請求項３】
前記第１の角度と前記第２の角度の和は、前記第３の角度に１８０°を加算した角度となる
請求項２に記載の羽根部材。
【請求項４】
前記第３溝構造は、複数形成されており、
前記複数の第３溝構造のうちの少なくとも二つは、前記第３方向に沿って延びている
請求項１から３のいずれか一項に記載の羽根部材。
【請求項５】
前記複数の第１溝構造は、互いに平行であり、
前記複数の第２溝構造は、互いに平行である
請求項１から４のいずれか一項に記載の羽根部材。
【請求項６】
前記複数の第３溝構造の配列ピッチは、前記第３方向における位置に関わらず一定である
請求項４に記載の羽根部材。
【請求項７】
前記第３溝構造は、複数形成されており、
前記複数の第３溝構造のうちの少なくとも一つは、前記第３方向に沿って延びており、
前記複数の第３溝構造のうちの少なくとも他の一つは、前記第３方向と異なる第４方向に沿って延びている
請求項１から３のいずれか一項に記載の羽根部材。
【請求項８】
前記複数の第１溝構造の配列ピッチと、前記複数の第２溝構造の配列ピットとは異なる
請求項１から７のいずれか一項に記載の羽根部材。
【請求項９】
前記第３溝構造は、複数形成されており、
前記複数の第３溝構造の少なくとも二つに接続される複数の第１溝構造のうちの二つの配列ピッチと、前記複数の第３溝構造の少なくとも二つに接続される前記複数の第２溝構造のうちの二つの配列ピッチとが異なる請求項１から３及び７から８のいずれか一項に記載の羽根部材。
【請求項１０】
前記複数の第３溝構造の配列ピッチは、位置に応じて変化する
請求項７又は９に記載の羽根部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、タービンブレード等の羽根部材及び構造部材の技術分野に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

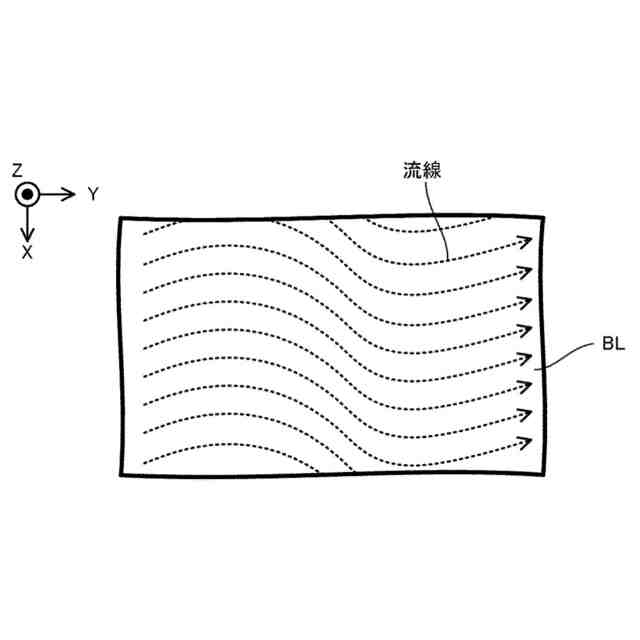

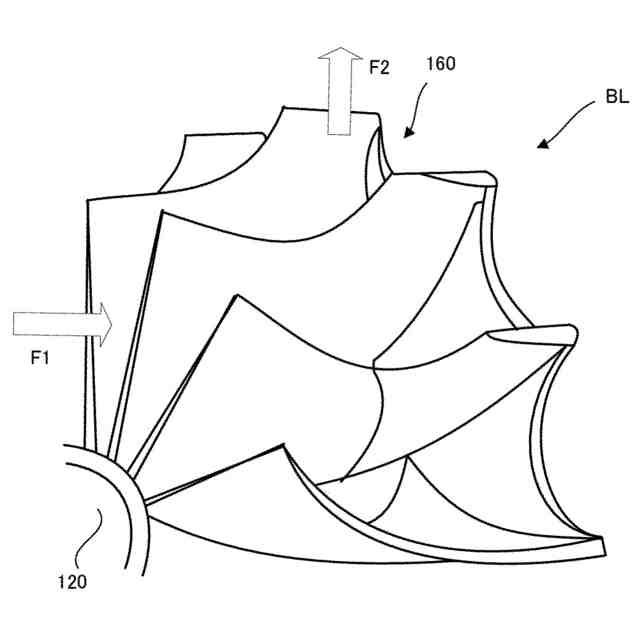

羽根部材及び構造部材の一例として、タービンに用いられるタービンブレードがあげられる。例えば、特許文献１には、表面に溝構造が形成されたタービンブレードが記載されている。このような羽根部材及び構造部材では、適切な溝構造を表面に形成することが要求される。
【先行技術文献】
【特許文献】
【０００３】
欧州特許第２２８３１６９号
【発明の概要】
【０００４】
第１の態様によれば、表面に溝構造が形成された羽根部材であって、前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、前記複数の第１溝構造は、第１方向に延びるように形成されており、前記複数の第２溝構造は、前記第１方向とは異なる第２方向に延びるように形成されており、前記第３溝構造は、前記第１及び第２方向とは異なる第３方向に沿って延び、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている羽根部材が提供される。
【０００５】

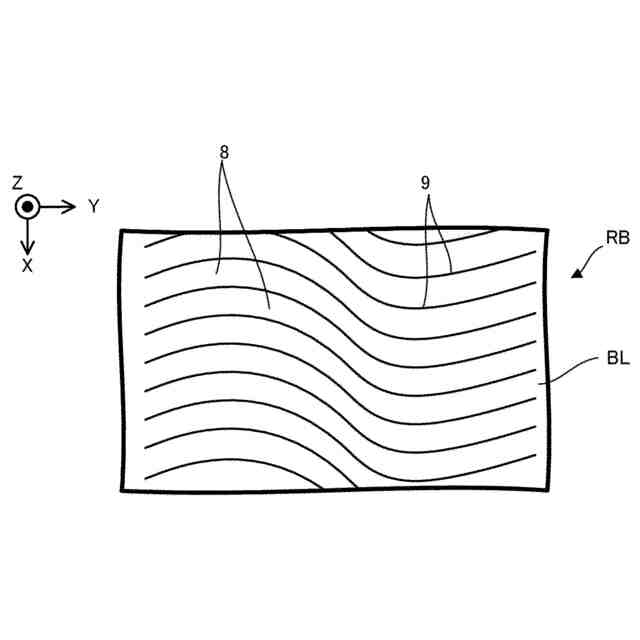

第２の態様によれば、表面に溝構造が形成された羽根部材であって、前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、前記複数の第１溝構造は、第１方向に延びる第１の波形状であり、且つ、前記第１方向に交差する方向に沿って第１の配列ピッチで並ぶように形成されており、前記複数の第２溝構造は、第２方向に延びる第２の波形状であり、且つ、前記第２方向に交差する方向に沿って前記第１の配列ピッチとは異なる第２の配列ピッチで並ぶように形成されており、前記第３溝構造は、第３方向に延びる第３の波形状であり、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている羽根部材が提供される。
【０００６】
第３の態様によれば、表面に溝構造が形成された羽根部材であって、第１方向に延びる溝構造が形成された第１領域と、前記溝構造が形成されていない第２領域と、前記第１領域と前記第２領域との間に位置し、且つ、前記第１領域の溝構造に繋がる溝構造が形成された第３領域とを備え、前記第３領域に形成されている前記溝構造の深さは、前記第１領域から前記第２領域に近づくにつれて浅くなる羽根部材が提供される。
【０００７】
第４の態様によれば、表面に溝構造が形成された構造部材であって、前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、前記複数の第１溝構造は、第１方向に延びるように形成されており、前記複数の第２溝構造は、第２方向に延びるように形成されており、前記第３溝構造は、第３方向に沿って延び、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている構造部材が提供される。
【０００８】
第５の態様によれば、表面に溝構造が形成された構造部材であって、前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、前記複数の第１溝構造は、第１方向に延びる第１の波形状であり、且つ、前記第１方向に交差する方向に沿って第１の配列ピッチで並ぶように形成されており、前記複数の第２溝構造は、第２方向に延びる第２の波形状であり、且つ、前記第２方向に交差する方向に沿って第２の配列ピッチで並ぶように形成されており、前記第３溝構造は、第３方向に延びる第３の波形状であり、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている構造部材が提供される。
【０００９】
第６の態様によれば、表面に溝構造が形成された構造部材であって、前記溝構造は、複数の第１溝構造と、複数の第２溝構造と、第３溝構造とを備え、前記複数の第１溝構造は、第１方向に延びる第１の波形状であり、且つ、前記第１方向に交差する方向に沿って第１の配列ピッチで並ぶように形成されており、前記複数の第２溝構造は、第２方向に延び、且つ、前記第２方向に交差する方向に沿って第２の配列ピッチで並ぶように形成されており、前記第３溝構造は、第３方向に延びる第３の波形状であり、且つ、前記複数の第１溝構造のうちの一の第１溝構造と前記複数の第２溝構造のうちの一の第２溝構造との間に形成されている構造部材が提供される。
【００１０】
第７の態様によれば、表面に溝構造が形成された構造部材であって、第１方向に延びる溝構造が形成された第１領域と、前記溝構造が形成されていない第２領域と、前記第１領域と前記第２領域との間に位置し、且つ、前記第１領域の溝構造に繋がる溝構造が形成された第３領域とを備え、前記第３領域に形成されている前記溝構造の深さは、前記第１領域から前記第２領域に近づくにつれて浅くなる構造部材が提供される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
