公開番号2025123467
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025104554,2022132947
出願日2025-06-20,2011-05-13
発明の名称交換レンズ
出願人株式会社ニコン
代理人個人,個人,個人
主分類G03B 17/14 20210101AFI20250815BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】従来のカメラシステムでは、初期化に関する情報が不十分であった。
【解決手段】カメラボディが取り付けられる取付手段と、駆動力を受けて状態が変化する複数の被駆動部材と、複数の被駆動部材の各々に初期化処理を実行する初期化手段と、複数の被駆動部材の各々について初期化処理の状況を示す初期化状況を、カメラボディから第1の周期で出力される要求に応じて、第1の伝送路を介してカメラボディに送信する初期化状況送信手段と、複数の被駆動部材のうち少なくとも1つの被駆動部材の被駆動状態を、第1の周期とは異なる第2の周期でカメラボディから出力される要求に応じて、第1の伝送路とは異なる第2の伝送路を介してカメラボディに送信する被駆動状態送信手段と、を備え、被駆動状態送信手段は、当該少なくとも1つの被駆動部材の初期化状況に変化が生じた後で、当該初期化状況に変化を生じた被駆動部材の被駆動状態の送信を開始する。
【選択図】図1
特許請求の範囲【請求項１】
カメラボディが着脱可能に取り付けられる取付手段と、
駆動力を受けて状態が変化する複数の被駆動部材と、
前記複数の被駆動部材の各々に対して初期化処理を実行する初期化手段と、
前記複数の被駆動部材の各々について前記初期化処理の状況を示す初期化状況を、前記カメラボディから第１の周期で出力される要求に応じて、第１の伝送路を介して前記カメラボディに送信する初期化状況送信手段と、
前記複数の被駆動部材のうち少なくとも１つの被駆動部材の被駆動状態を、前記第１の周期とは異なる第２の周期で前記カメラボディから出力される要求に応じて、前記第１の伝送路とは異なる第２の伝送路を介して前記カメラボディに送信する被駆動状態送信手段と、を備え、
前記被駆動状態送信手段は、前記少なくとも１つの被駆動部材の前記初期化状況に変化が生じた後で、当該初期化状況に変化を生じた前記被駆動部材の前記被駆動状態の送信を開始することを特徴とする交換レンズ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、交換レンズに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
カメラボディと、カメラボディに着脱可能な交換レンズと、から成るカメラシステムが知られている。例えば特許文献１には、カメラ本体と、カメラヘッドと、から成り、カメラヘッドの初期化を行うカメラシステムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３１９６３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
カメラに装着される交換レンズにおいて、交換レンズの初期化に関連した仕組みに関して、従来の技術とは異なる仕組みが望まれている。
【課題を解決するための手段】
【０００５】
本発明の一態様による交換レンズは、カメラボディが着脱可能に取り付けられる取付手段と、駆動力を受けて状態が変化する複数の被駆動部材と、前記複数の被駆動部材の各々に対して初期化処理を実行する初期化手段と、前記複数の被駆動部材の各々について前記初期化処理の状況を示す初期化状況を、前記カメラボディから第１の周期で出力される要求に応じて、第１の伝送路を介して前記カメラボディに送信する初期化状況送信手段と、前記複数の被駆動部材のうち少なくとも１つの被駆動部材の被駆動状態を、前記第１の周期とは異なる第２の周期で前記カメラボディから出力される要求に応じて、前記第１の伝送路とは異なる第２の伝送路を介して前記カメラボディに送信する被駆動状態送信手段と、を備え、前記被駆動状態送信手段は、前記少なくとも１つの被駆動部材の前記初期化状況に変化が生じた後で、当該初期化状況に変化を生じた前記被駆動部材の前記被駆動状態の送信を開始することを特徴とする。
【図面の簡単な説明】
【０００６】
本発明を適用したレンズ交換式のカメラシステムを示した斜視図である。

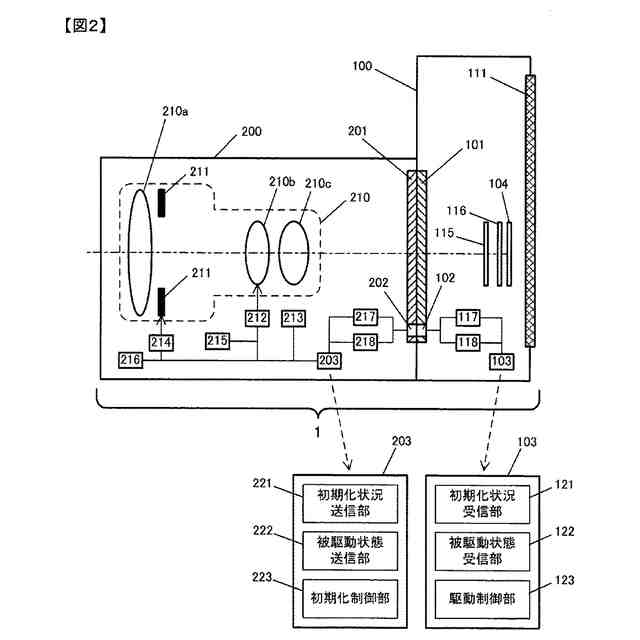

本発明を適用したレンズ交換式のカメラシステムを示した断面図である。

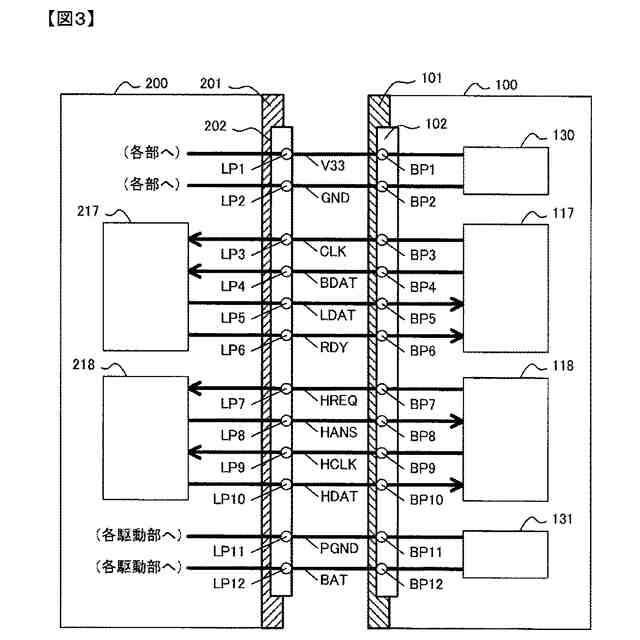

保持部１０２，２０２の詳細を示す模式図である。

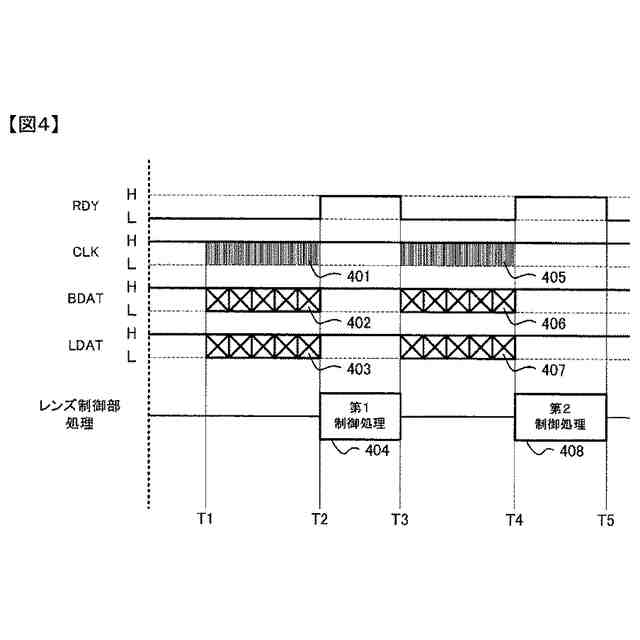

コマンドデータ通信の例を示すタイミングチャートである。

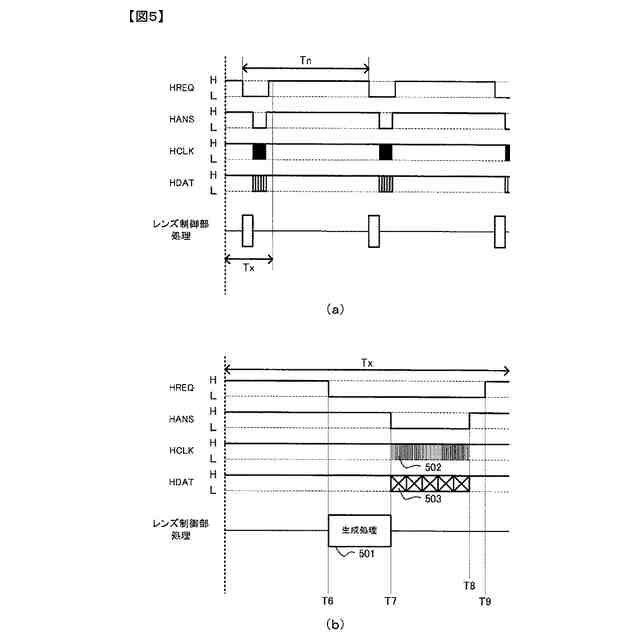

ホットライン通信の例を示すタイミングチャートである。

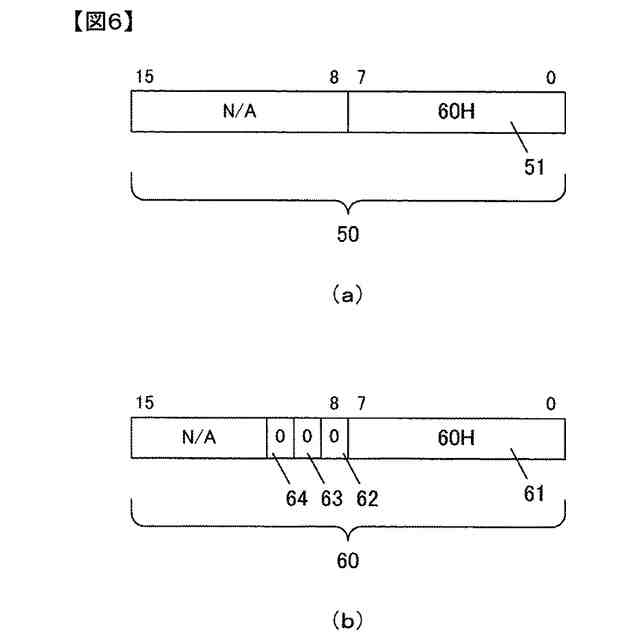

初期化状況データの構造を示す図である。

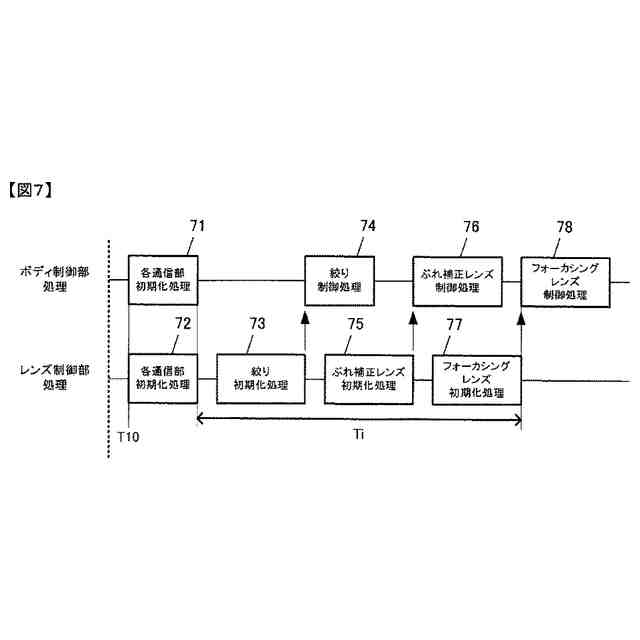

電源オン後の初期化処理の実行順序を表すタイムチャートである。

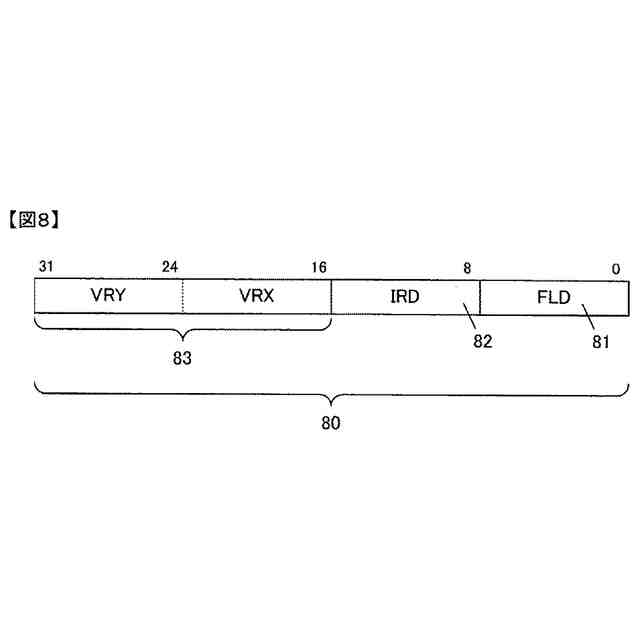

被駆動状態データの構造を示す図である。

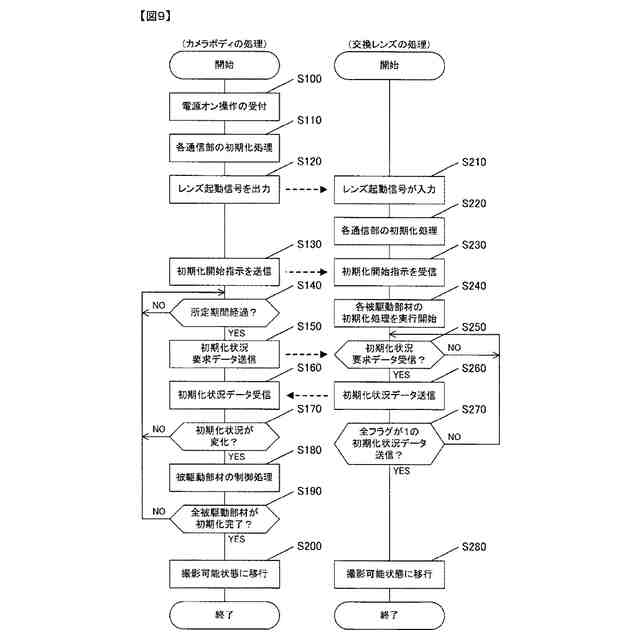

電源オン操作から撮影可能になるまでの処理を示すフローチャートである。
電源オン後の初期化処理の実行順序を表すタイムチャートである。
【発明を実施するための形態】
【０００７】
（第１の実施の形態）

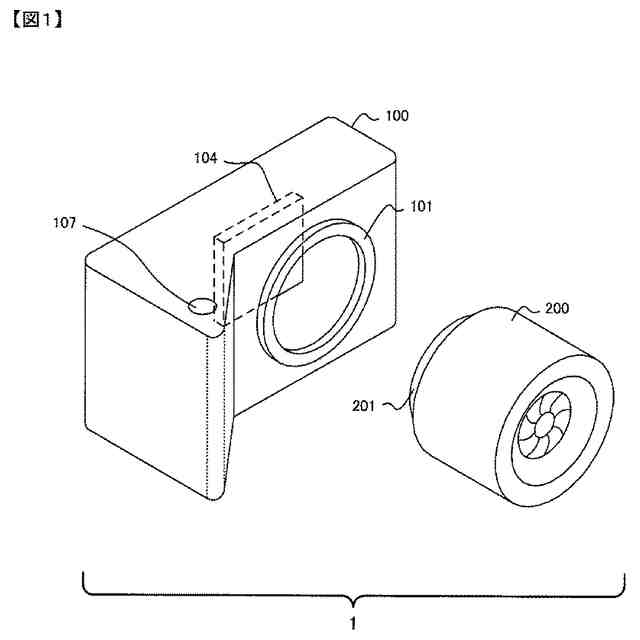

図１は、本発明を適用したレンズ交換式のカメラシステムを示した斜視図である。なお、図１では本発明に係わる機器および装置のみを示し、それ以外の機器および装置については図示と説明を省略する。カメラ１は、カメラボディ１００と、カメラボディ１００に着脱可能な交換レンズ２００とから構成される。
【０００８】
カメラボディ１００には交換レンズ２００が着脱可能に取り付けられるレンズマウント１０１が設けられている。カメラボディ１００のレンズマウント１０１の近傍（レンズマウント１０１の内周側）の位置には、レンズマウント１０１の内周側に部分的に突出する状態で、接点を保持する保持部（電気的な接続部）１０２が設けられている。この保持部１０２には複数の接点が設けられている。
【０００９】
また交換レンズ２００には、ボディ側のレンズマウント１０１に対応する、カメラボディ１００が着脱可能に取り付けられるレンズマウント２０１が設けられている。交換レンズ２００のレンズマウント２０１の近傍（レンズマウント２０１の内周側）の位置には、レンズマウント２０１の内周側に部分的に突出する状態で、接点を保持する保持部（電気的な接続部）２０２が設けられている。この保持部２０２には複数の接点が設けられている。
【００１０】
カメラボディ１００に交換レンズ２００が装着されると、複数の接点が設けられた保持部１０２が、複数の接点が設けられた保持部２０２に電気的に且つ物理的に接続される。両保持部１０２，２０２は、カメラボディ１００から交換レンズ２００への電力供給、および、カメラボディ１００と交換レンズ２００との信号の送受信に利用される。
（【００１１】以降は省略されています）
