発明の名称表示制御装置及び監視システム
出願人株式会社ニコン
代理人個人,個人,個人
主分類G08B 25/04 20060101AFI20250805BHJP(信号)
要約【課題】本発明は、表示制御装置及び監視システムに関する。
【解決手段】表示制御装置は、監視対象の場所において生じたイベントに関するイベント情報を受信する受信部と、受信部が受信したイベント情報の履歴を提示する提示部とを備え、提示部は、監視対象の場所ごとにユーザに設定された権限に基づく内容を提示する。
【選択図】図1
特許請求の範囲【請求項１】
監視対象の場所において生じたイベントに関するイベント情報を受信する受信部と、
前記受信部が受信した前記イベント情報の履歴を提示する提示部と、
を備え、
前記監視対象の場所が複数あり、ユーザの権限を前記監視対象の場所ごとに設定可能であり、
前記提示部は、前記監視対象の場所ごとに前記ユーザに設定された前記権限に基づく内容を提示する
表示制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示制御装置及び監視システムに関する。
本願は、２０２１年１０月１３日に出願された日本国特許出願２０２１－１６７８７２号に基づき優先権を主張し、その内容をここに援用する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、遠隔監視装置に関する技術が開示されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
日本国特開２０１７－１１６９８号公報
【発明の概要】
【０００４】
本発明の一実施形態は、監視対象の場所において生じたイベントに関するイベント情報を受信する受信部と；前記受信部が受信した前記イベント情報の履歴を提示する提示部と；を備える表示制御装置である。
【図面の簡単な説明】
【０００５】

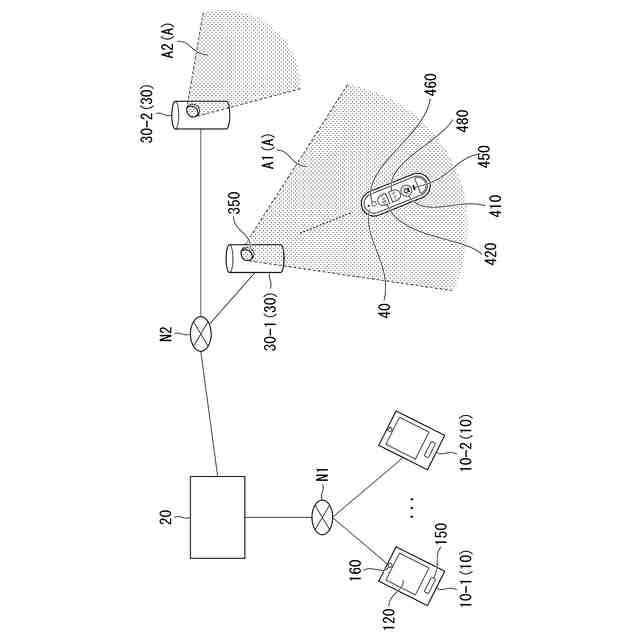

本実施形態の監視システムの装置構成の一例を示す図である。

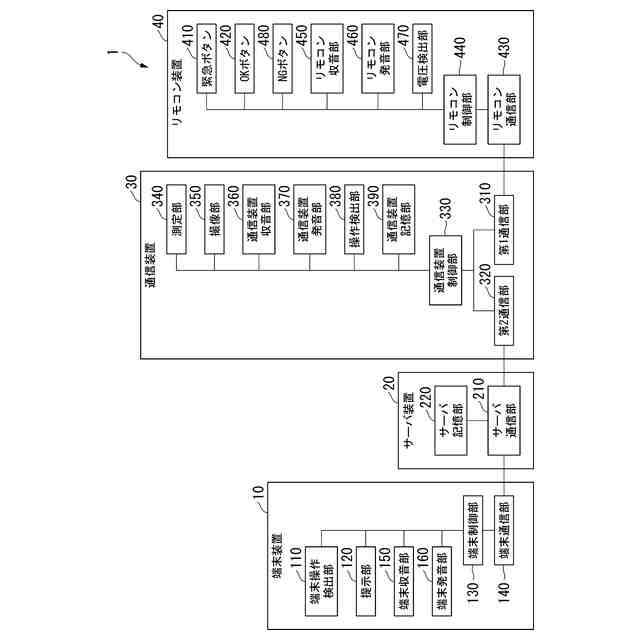

本実施形態の監視システムの機能構成の一例を示す図である。

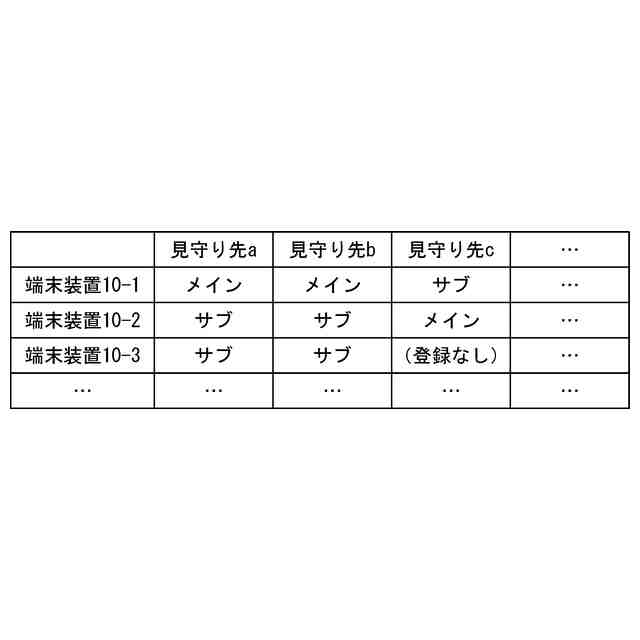

本実施形態の監視システムの設定情報の一例を示す図である。

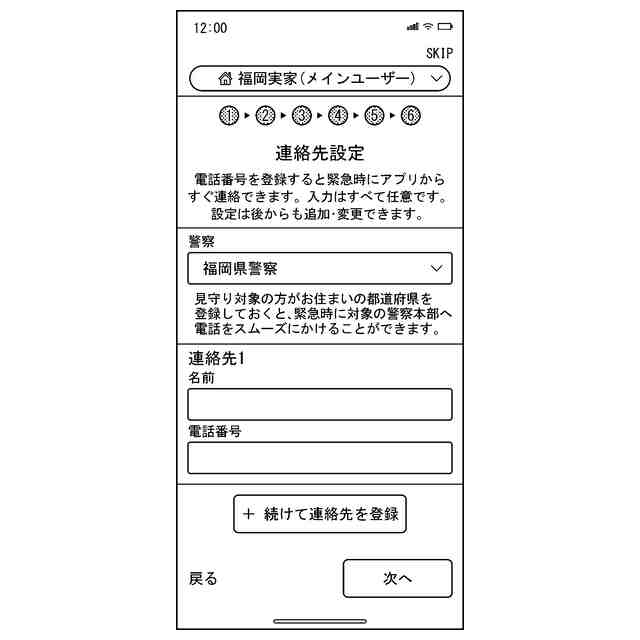

本実施形態の初期設定画面の一例を示す図である。
本実施形態の初期設定画面の一例を示す図である。

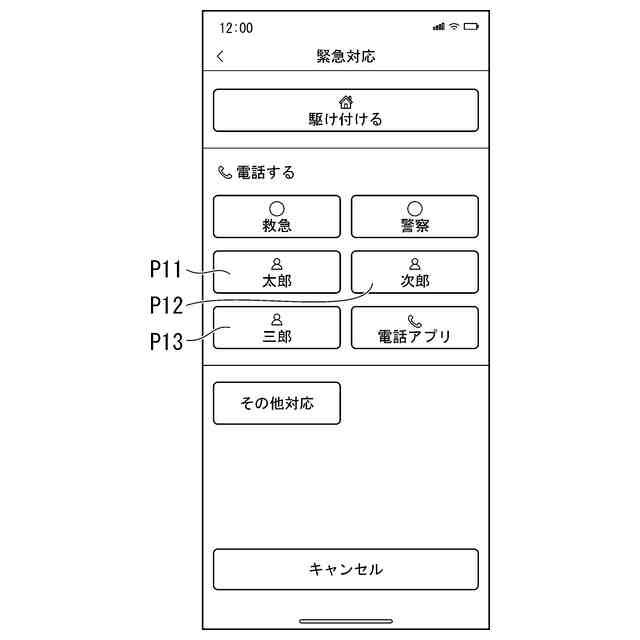

本実施形態の緊急通報機能の操作画面の一例を示す図である。

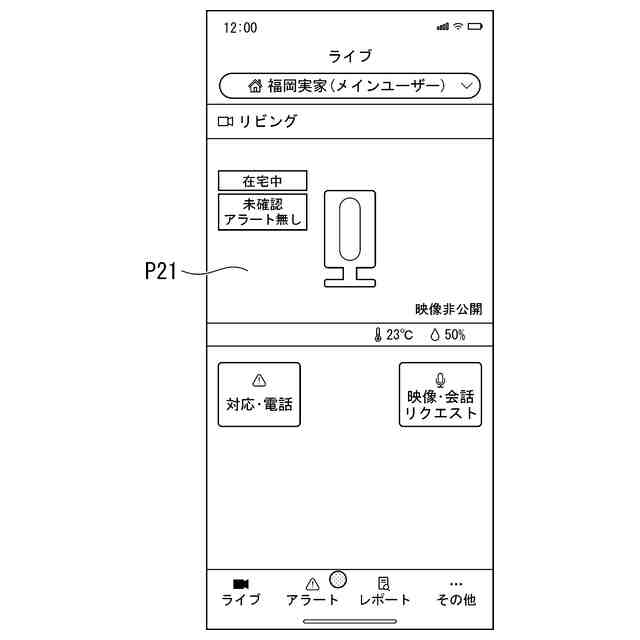

本実施形態の見守りモードごとの表示の一例を示す図である。
本実施形態の見守りモードごとの表示の一例を示す図である。

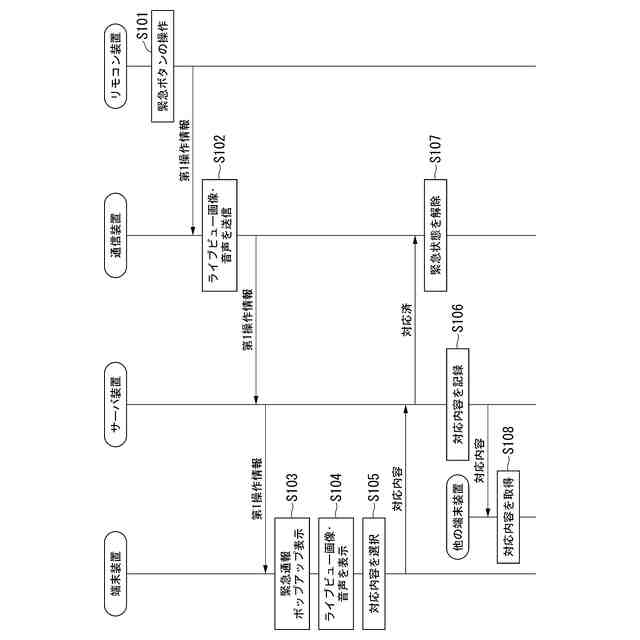

本実施形態の緊急対応機能における通信の一例を示す図である。
本実施形態の緊急応答時のポップアップ表示の一例を示す図である。

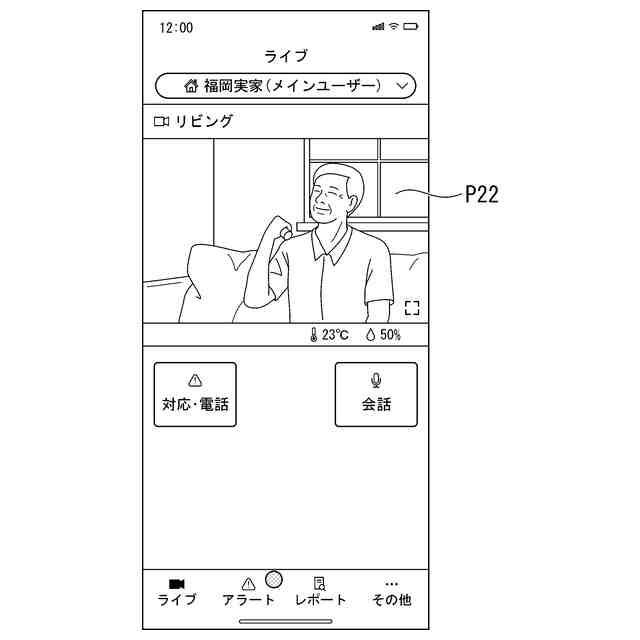

本実施形態のライブビュー表示の一例を示す図である。
本実施形態の対応選択画面の一例を示す図である。
本実施形態の対応履歴の表示画面の一例を示す図である。
本実施形態の緊急対応機能における通信の他の一例を示す図である。
本実施形態のイベント履歴表示の一例を示す図である。
本実施形態の提示対象のイベントの選択画面の一例を示す図である。
本実施形態の会話機能の通信の一例を示す図である。
本実施形態の非公開モードにおけるライブビュー機能の通信の一例を示す図である。
本実施形態の公開モードにおけるライブビュー機能の通信の一例を示す図である。
本実施形態の公開モードと非公開モードとにおける監視システムの動作の一例を示す図である。
本実施形態の電圧低下通知機能における通信の一例を示す図である。
本実施形態の電圧低下通知画面の一例を示す図である。
本実施形態のリモコン装置探索機能における通信の一例を示す図である。
本実施形態のリモコン装置圏外通知機能における通信の一例を示す図である。
【発明を実施するための形態】
【０００６】
［監視システムの構成］
図１は、本実施形態の監視システム１の装置構成の一例を示す図である。
監視システム１は、端末装置１０と、サーバ装置２０と、通信装置３０と、リモコン装置４０とを備える。監視システム１は、監視対象者の状況を監視者が監視するための監視サービスを提供する。
【０００７】
なお、以下の説明において、監視対象者のことを、被見守り者または見守り対象者ともいう。監視システム１が提供する監視サービスのことを、見守りサービスともいう。また、監視者のことを、見守り者または見守りサービスの利用者、あるいはユーザともいう。
すなわち、監視システム１は、見守り対象者の状態や行動を見守り者が見守るための見守りサービスを提供する。
一例として、見守り対象者は、見守り者の非同居家族である。監視システム１は、見守り対象者の状況を、見守り者が遠隔監視を可能にする機能を提供する。
【０００８】
端末装置１０は、見守り者、すなわちユーザが利用する装置である。端末装置１０は、例えば、スマートフォンやタブレット、またはパーソナルコンピュータなどの装置であり、ネットワークＮ１を介してサーバ装置２０との間で情報通信を行う。
サーバ装置２０は、見守りサービスの提供者が運用するコンピュータ装置である。サーバ装置２０は、監視システム１における各種の設定や、監視システム１が取得した情報の保持や提供を行う。
通信装置３０は、例えば、カメラなどの撮像部３５０（撮像装置）を備えており、監視対象エリアＡを撮像する。通信装置３０は、ネットワークＮ２を介してサーバ装置２０との間で情報通信を行う。
リモコン装置４０は、見守り対象者が利用する装置である。リモコン装置４０は、近距離無線通信や赤外線通信などによって通信装置３０との間で情報通信を行う。
【０００９】
なお、監視システム１は、端末装置１０、通信装置３０およびリモコン装置４０をそれぞれ複数備えていてもよい。
一例として、監視システム１は、見守り者を複数設定して、それぞれの見守り者が、端末装置１０を１台ずつ利用するように構成することができる。例えば、見守り者に兄弟あるいは姉妹がいる場合、見守り対象者である親を、複数の見守り者（兄弟あるいは姉妹）がそれぞれ見守るように構成することができる。
また、監視システム１は、ある建物の各部屋に通信装置３０をそれぞれ設置して、各部屋における見守り対象者の状態や行動を見守るように構成することができる。例えば、建物に複数の部屋がある場合に、監視システム１は、第１の部屋（例えば、居室）を監視対象エリアＡ１と、第２の部屋（例えば、寝室）を監視対象エリアＡ２として、各部屋における見守り対象者の状態や行動を見守るように構成することができる。
また、監視システム１は、ある建物に同居する複数の見守り対象者にそれぞれリモコン装置４０を利用させるように構成することができる。例えば、見守り対象者が見守り者の両親である場合、父親と母親とがそれぞれリモコン装置４０を利用するように構成することができる。
また、監視システム１は、１つの建物だけでなく、複数の建物を見守り対象とすることができる。例えば、見守り者に配偶者がいる場合、監視システム１は、見守り者自身の親が居住する第１の建物を監視対象エリアＡ１と、見守り者の配偶者の親が居住する第２の建物を監視対象エリアＡ２として、各建物における見守り対象者の状態や行動を見守るように構成することができる。
【００１０】
以下の説明において、複数の端末装置１０をそれぞれ区別する場合には、１台目の端末装置１０を端末装置１０－１、２台目の端末装置１０を端末装置１０－２…と記載する。
また、複数の通信装置３０をそれぞれ区別する場合には、１台目の通信装置３０を通信装置３０－１、２台目の通信装置３０を通信装置３０－２…と記載する。
次に、図２を参照して、監視システム１の各装置の機能構成について説明する。
