公開番号2025108683
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2025069929,2023148575
出願日2025-04-21,2019-03-26
発明の名称動画圧縮装置
出願人株式会社ニコン
代理人藤央弁理士法人
主分類H04N 19/132 20140101AFI20250715BHJP(電気通信技術)
要約【課題】異なる撮像条件が混在する動画データを区分けして圧縮する動画圧縮装置、電子機器および動画圧縮プログラムを提供する。
【解決手段】被写体を撮像する複数の撮像領域を有し、撮像領域毎に撮像条件が設定可能な撮像素子から出力された複数のフレームを圧縮する動画圧縮装置であって、制御部502は、第1フレームレートが設定された第1撮像領域及び第2フレームレートが設定された第2撮像領域から出力された複数の第1フレーム711を取得するとともに、第2撮像領域から出力された複数の第2フレーム713を取得する取得部と、各第2フレームにおいて、第1撮像領域から被写体の画像データが出力されなかった欠損領域を特定色で補完して、補完領域に設定する補完部702と、複数の第1フレームを圧縮するとともに、複数の補完後第2フレームを圧縮する圧縮部と、を含む。
【選択図】図7
特許請求の範囲【請求項１】
被写体を撮像する複数の撮像領域を有し、前記撮像領域ごとに撮像条件が設定可能な撮像素子から出力された複数のフレームを圧縮する動画圧縮装置であって、
第１フレームレートが設定された第１撮像領域から出力されたデータと、第２フレームレートが設定された第２撮像領域から出力されたデータと、を取得する取得部と、
前記取得部によって取得された前記第１撮像領域から出力されたデータに基づいて複数の第１フレームを生成し、前記第２撮像領域から出力されたデータに基づいて複数の第２フレームを生成する生成部と、
前記生成部によって生成された前記複数の第１フレームを圧縮するとともに、前記複数の第２フレームを圧縮する圧縮部と、
を有する動画圧縮装置。

発明の詳細な説明【参照による取り込み】
【０００１】
本出願は、平成３０年（２０１８年）３月３０日に出願された日本出願である特願２０１８－７０２０３の優先権を主張し、その内容を参照することにより、本出願に取り込む。
続きを表示（約 3,100 文字）【技術分野】
【０００２】
本発明は、動画圧縮装置、電子機器、および動画圧縮プログラムに関する。
【背景技術】
【０００３】
領域ごとに異なる撮像条件を設定可能な撮像素子を搭載した撮像装置が知られている（特許文献１参照）。しかしながら、異なる撮像条件で撮像されたフレームの動画圧縮は従来考慮されていない。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－１９７１９２号公報
【発明の概要】
【０００５】
本開示技術の動画圧縮装置は、被写体を撮像する複数の撮像領域を有し、前記撮像領域ごとに撮像条件が設定可能な撮像素子から出力された複数のフレームを圧縮する動画圧縮装置であって、第１フレームレートが設定された第１撮像領域から出力されたデータと、第２フレームレートが設定された第２撮像領域から出力されたデータと、を取得する取得部と、前記取得部によって取得された前記第１撮像領域から出力されたデータに基づいて複数の第１フレームを生成し、前記第２撮像領域から出力されたデータに基づいて複数の第２フレームを生成する生成部と、前記生成部によって生成された前記複数の第１フレームを圧縮するとともに、前記複数の第２フレームを圧縮する圧縮部と、を有する。
【０００６】
本開示技術の電子機器は、被写体を撮像する複数の撮像領域を有し、前記撮像領域ごとに撮像条件が設定可能な撮像素子と、第１フレームレートが設定された第１撮像領域から出力されたデータと、第２フレームレートが設定された第２撮像領域から出力されたデータと、を取得する取得部と、前記取得部によって取得された前記第１撮像領域から出力されたデータに基づいて複数の第１フレームを生成し、前記第２撮像領域から出力されたデータに基づいて複数の第２フレームを生成する生成部と、前記生成部が生成した前記複数の第１フレームを圧縮するとともに、前記複数の第２フレームを圧縮する圧縮部と、を有する。
【０００７】
本開示技術の動画圧縮プログラムは、被写体を撮像する複数の撮像領域を有し、前記撮像領域ごとに撮像条件が設定可能な撮像素子から出力された複数のフレームの圧縮をプロセッサに実行させる動画圧縮プログラムであって、前記プロセッサに、第１フレームレートが設定された第１撮像領域から出力されたデータと、第２フレームレートが設定された第２撮像領域から出力されたデータと、を取得する取得処理と、前記取得処理によって取得された前記第１撮像領域から出力されたデータに基づいて複数の第１フレームを生成し、前記第２撮像領域から出力されたデータに基づいて複数の第２フレームを生成する生成処理と、前記生成処理によって生成された前記複数の第１フレームを圧縮するとともに、前記複数の第２フレームを圧縮する圧縮処理と、を実行させる。
【図面の簡単な説明】
【０００８】

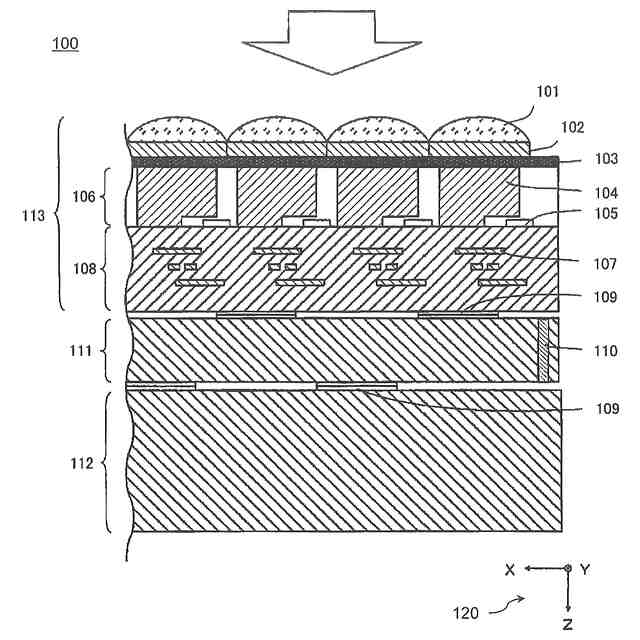

図１は、積層型撮像素子の断面図である。

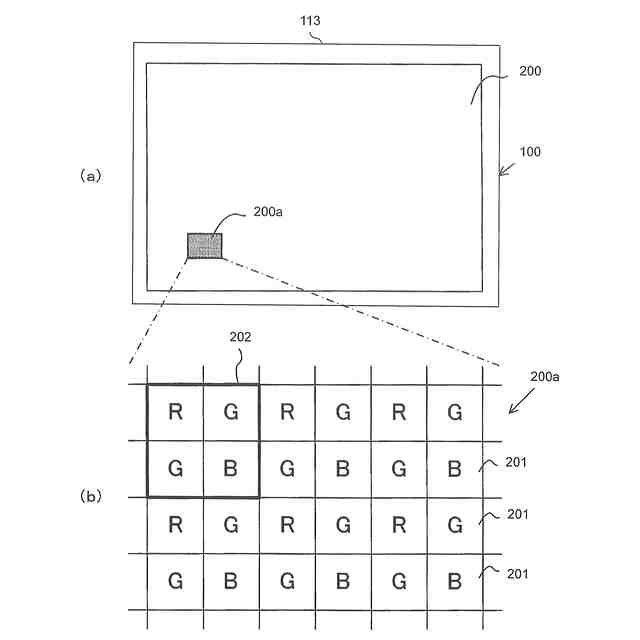

図２は、撮像チップの画素配列を説明する図である。

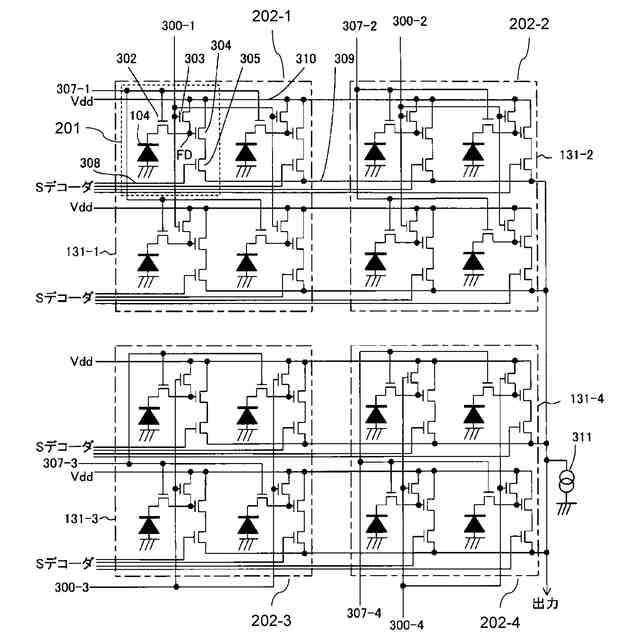

図３は、撮像チップの回路図である。

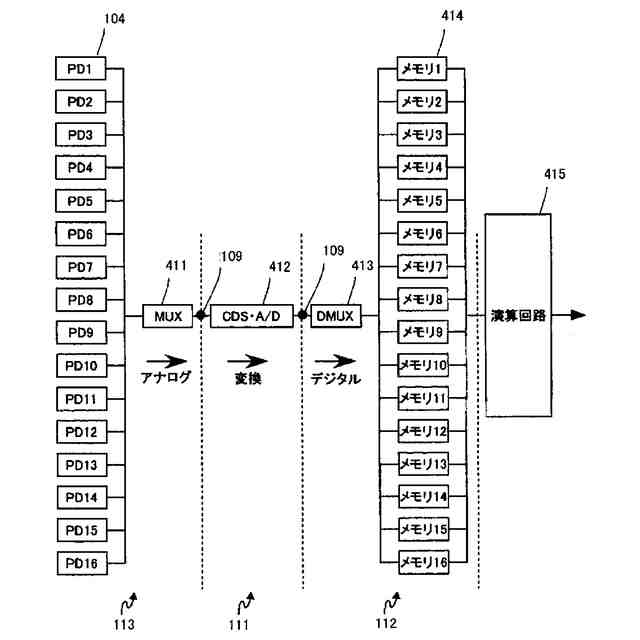

図４は、撮像素子の機能的構成例を示すブロック図である。
図５は、電子機器のブロック構成例を示す説明図である。
図６は、撮像面と被写体像との関係を示す説明図である。

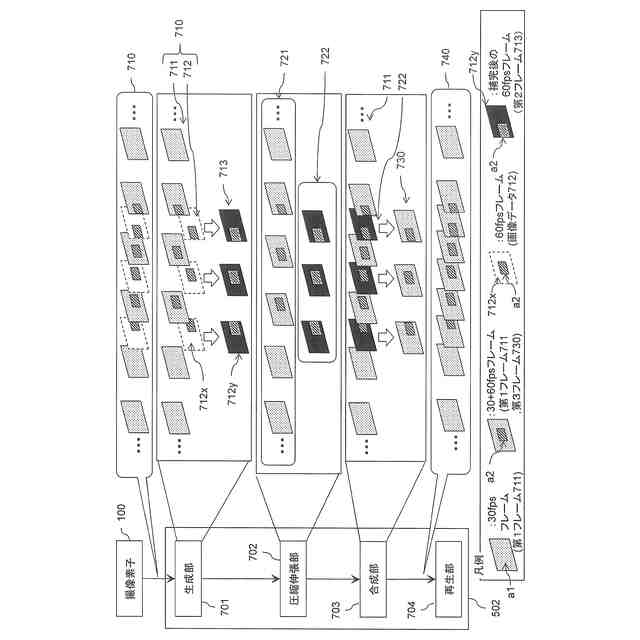

図７は、実施例１にかかる動画圧縮伸張例を示す説明図である。
図８は、動画ファイルのファイルフォーマット例を示す説明図である。

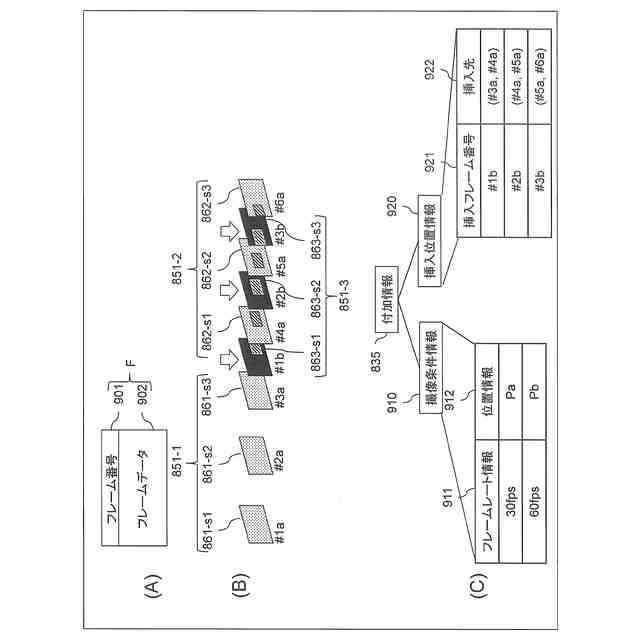

図９は、フレームと付加情報との関係を示す説明図である。
図１０は、図７に示した合成部における合成処理例１を示す説明図である。
図１１は、図７に示した合成部における合成処理例２を示す説明図である。
図１２は、図５に示した制御部の構成例を示すブロック図である。
図１３は、圧縮部の構成例を示すブロック図である。
図１４は、制御部の動作処理手順例を示すシーケンス図である。
図１５は、図１４に示した設定処理（ステップＳ１４０４、Ｓ１４１０）の詳細な処理手順例を示すフローチャートである。
図１６は、図１５に示したフレームレート設定処理（ステップＳ１５０５）の詳細な処理手順例を示すフローチャートである。
図１７は、補完部による補完処理手順例を示すフローチャートである。
図１８は、図１４に示した動画ファイル生成処理（ステップＳ１４１３、Ｓ１４１５）の詳細な処理手順例を示すフローチャートである。
図１９は、圧縮制御部による第１圧縮制御方法の圧縮制御処理手順例を示すフローチャートである。
図２０は、動き検出部による第１圧縮制御方法の動き検出処理手順例を示すフローチャートである。
図２１は、動き補償部による第１圧縮制御方法の動き補償処理手順例を示すフローチャートである。
図２２は、圧縮制御部による第２圧縮制御方法の圧縮制御処理手順例を示すフローチャートである。
図２３は、動き検出部による第２圧縮制御方法の動き検出処理手順例を示すフローチャートである。
図２４は、動き補償部による第２圧縮制御方法の動き補償処理手順例を示すフローチャートである。
図２５は、伸張から再生までの処理手順例を示すフローチャートである。
図２６は、図２５に示した合成処理（ステップＳ２５０７）の詳細な処理手順例を示すフローチャートである。
図２７は、図１０に示した合成例の具体的な処理の流れを示す説明図である。
図２８は、実施例２にかかる６０［ｆｐｓ］のフレームの合成例１を示す説明図である。
図２９は、実施例２にかかる６０［ｆｐｓ］のフレームの合成例２を示す説明図である。
図３０は、実施例２にかかる６０［ｆｐｓ］のフレームの合成例４を示す説明図である。
図３１は、合成部によるフレームの合成例１による合成処理手順例１を示すフローチャートである。
図３２は、合成部によるフレームの合成例２による合成処理手順例２を示すフローチャートである。
図３３は、合成部によるフレームの合成例３による合成処理手順例３を示すフローチャートである。
図３４は、合成部によるフレームの合成例４による合成処理手順例４を示すフローチャートである。
図３５は、実施例３にかかる６０［ｆｐｓ］のフレームの合成例を示す説明図である。
図３６は、撮像領域の設定と補完後第２フレームの画像領域との対応関係を示す説明図である。
【発明を実施するための形態】
【０００９】
＜撮像素子の構成例＞
初めに、電子機器に搭載する積層型撮像素子について説明する。電子機器は、たとえば、デジタルカメラやデジタルビデオカメラなどの撮像装置である。
【００１０】
図１は、積層型撮像素子１００の断面図である。積層型撮像素子（以下、単に、「撮像素子」）１００は、入射光に対応した画素信号を出力する裏面照射型撮像チップ（以下、単に、「撮像チップ」）１１３と、画素信号を処理する信号処理チップ１１１と、画素信号を記憶するメモリチップ１１２とを備える。これら撮像チップ１１３、信号処理チップ１１１およびメモリチップ１１２は積層されており、Ｃｕなどの導電性を有するバンプ１０９により互いに電気的に接続される。
（【００１１】以降は省略されています）
