公開番号2025108000
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001551
出願日2024-01-10
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 7/04 20210101AFI20250715BHJP(光学)
要約【課題】姿勢の変化による画質の劣化を抑制することが可能なレンズ装置を提供する。
【解決手段】レンズ装置(101)は、第1カム溝(108a)および第2カム溝(108b)が形成され、光軸の周りに回転するカム筒(108)と、第1カム溝に係合する第1カムフォロア(403)を備え、カム筒の回転に応じて光軸に沿って移動する第1保持部材(402)と、第2カム溝に係合する第2カムフォロア(613)を備え、カム筒の回転に応じて光軸に沿って移動する第2保持部材(610)と、第1保持部材を光軸に沿って移動可能に案内する第1ガイド部材(511)と、第1保持部材を光軸方向に付勢する第1付勢部材(404)とを有し、第1カム溝の幅は、第1カムフォロアの幅よりも大きく、第1付勢部材は、第1保持部材および第2保持部材に保持されている。
【選択図】図7
特許請求の範囲【請求項１】
第１カム溝および第２カム溝が形成され、光軸の周りに回転するカム筒と、
前記第１カム溝に係合する第１カムフォロアを備え、前記カム筒の回転に応じて前記光軸に沿って移動する第１保持部材と、
前記第２カム溝に係合する第２カムフォロアを備え、前記カム筒の回転に応じて前記光軸に沿って移動する第２保持部材と、
前記第１保持部材を前記光軸に沿って移動可能に案内する第１ガイド部材と、
前記第１保持部材を光軸方向に付勢する第１付勢部材と、を有し、
前記第１カム溝の幅は、前記第１カムフォロアの幅よりも大きく、
前記第１付勢部材は、前記第１保持部材および前記第２保持部材に保持されていることを特徴とするレンズ装置。
続きを表示（約 890 文字）【請求項２】
前記第１ガイド部材は、前記第１保持部材に保持され、前記第２保持部材に挿通されていることを特徴とする請求項１に記載のレンズ装置。
【請求項３】
前記第１ガイド部材は、前記第２保持部材に保持され、前記第１保持部材に挿通されていることを特徴とする請求項１に記載のレンズ装置。
【請求項４】
前記光軸と平行な方向から像面へ投影した場合、前記第１付勢部材と前記第１カムフォロアとの間の距離は、前記第１付勢部材と前記第１ガイド部材との間の距離よりも短いことを特徴とする請求項１に記載のレンズ装置。
【請求項５】
前記第１保持部材に保持されるレンズを更に有し、
前記第１付勢部材の付勢力は、前記第１保持部材の重量と前記レンズの重量との合計よりも大きいことを特徴とする請求項１乃至４のいずれか一項に記載のレンズ装置。
【請求項６】
前記第１カムフォロアは、前記第１保持部材を前記光軸方向に調整することが可能な偏心コロであることを特徴とする請求項１乃至４のいずれか一項に記載のレンズ装置。
【請求項７】
前記偏心コロは、前記カム筒の回転に応じて、前記第１カム溝との接触位置が変化することを特徴とする請求項６に記載のレンズ装置。
【請求項８】
前記第１保持部材と前記レンズとの間に配置され、前記第１保持部材と前記レンズとの間の前記光軸方向の距離を調整する調整部材を更に有することを特徴とする請求項５に記載のレンズ装置。
【請求項９】
前記偏心コロで調整可能な最大量は、前記調整部材で調整可能な最大量よりも小さいことを特徴とする請求項８に記載のレンズ装置。
【請求項１０】
前記第１保持部材の前記光軸の周りの回転方向の移動を規制する第２ガイド部材と、
前記第２ガイド部材に対して前記第１保持部材を付勢する第２付勢部材と、を更に有することを特徴とする請求項１乃至４のいずれか一項に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、レンズの傾きを調整する調整機構を有するレンズ鏡筒（レンズ装置）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－９７２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示されたレンズ装置では、所定のズームポジションでの複数のレンズの相対倒れを抑制しつつ、別のズームポジションでの複数のレンズの相対倒れを抑制することは困難である。
【０００５】
また、例えばユーザが上方向または下方向を撮影しようとして、レンズ装置の姿勢が変化した場合、複数のレンズの間隔が変動することで、画像が劣化する可能性がある。
【０００６】
そこで本発明は、姿勢の変化による画質の劣化を抑制することが可能なレンズ装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのレンズ装置は、第１カム溝および第２カム溝が形成され、光軸の周りに回転するカム筒と、前記第１カム溝に係合する第１カムフォロアを備え、前記カム筒の回転に応じて前記光軸に沿って移動する第１保持部材と、前記第２カム溝に係合する第２カムフォロアを備え、前記カム筒の回転に応じて前記光軸に沿って移動する第２保持部材と、前記第１保持部材を前記光軸に沿って移動可能に案内する第１ガイド部材と、前記第１保持部材を光軸方向に付勢する第１付勢部材とを有し、前記第１カム溝の幅は、前記第１カムフォロアの幅よりも大きく、前記第１付勢部材は、前記第１保持部材および前記第２保持部材に保持されている。
【０００８】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００９】
本発明によれば、姿勢の変化による画質の劣化を抑制することが可能なレンズ装置を提供することできる。
【図面の簡単な説明】
【００１０】

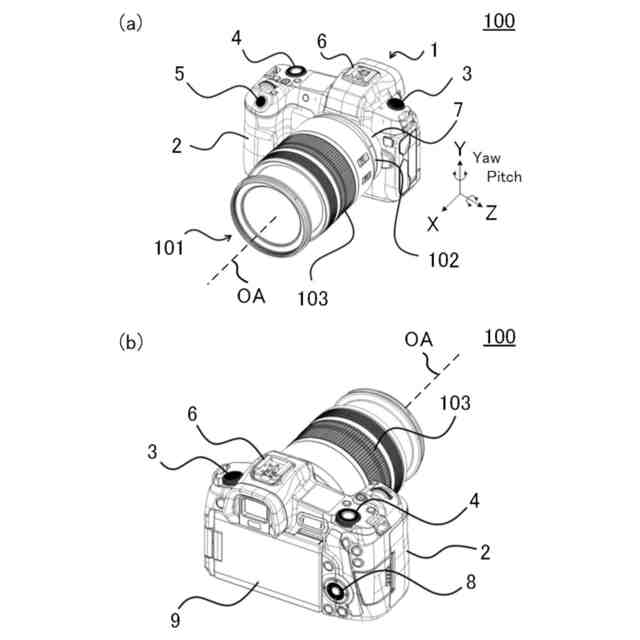

本実施形態における撮像装置の外観斜視図である。
本実施形態における撮像装置のブロック図である。

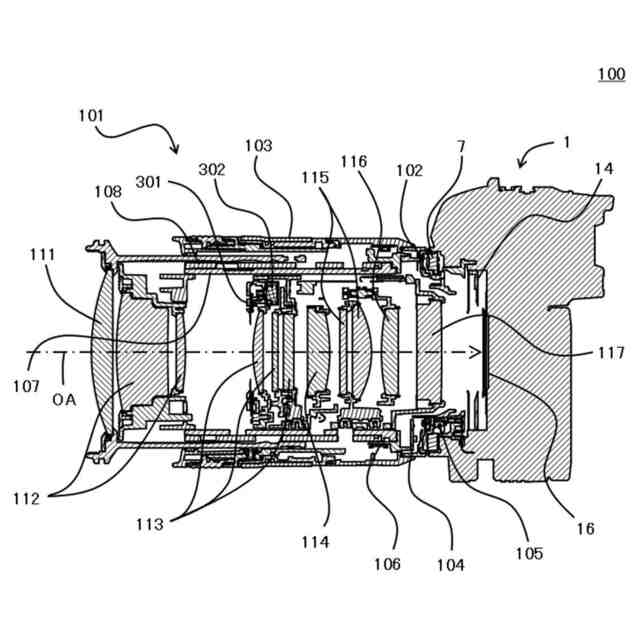

本実施形態における交換レンズ（撮影時の広角端）の断面図である。

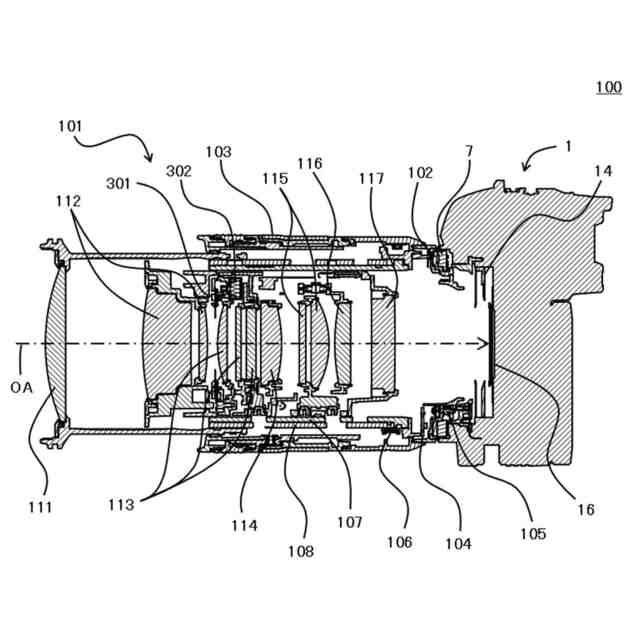

本実施形態における交換レンズ（撮影時の望遠端）の断面図である。

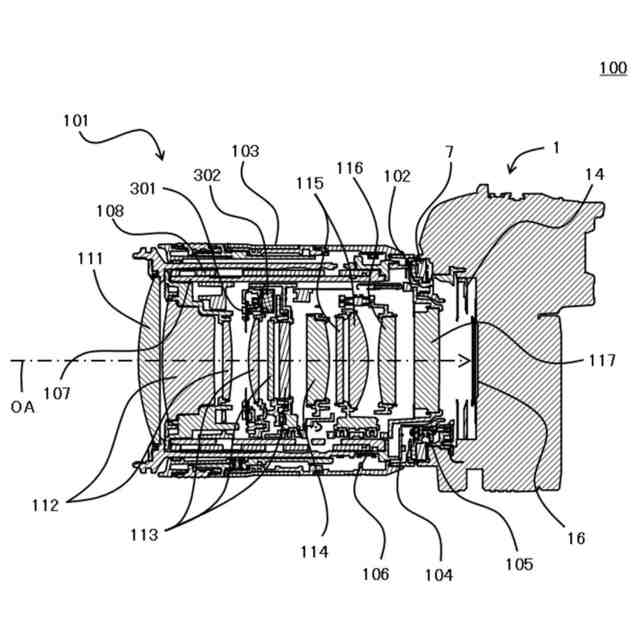

本実施形態における交換レンズ（非撮影時の沈胴端）の断面図である。

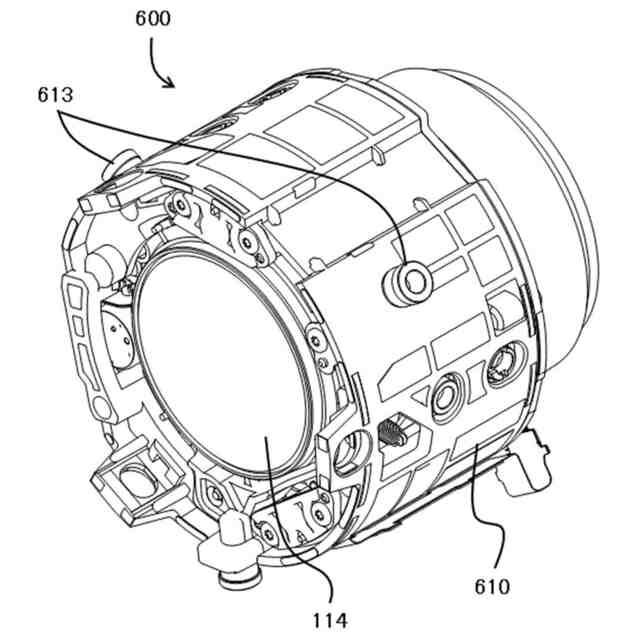

本実施形態における後群ユニットの斜視図である。

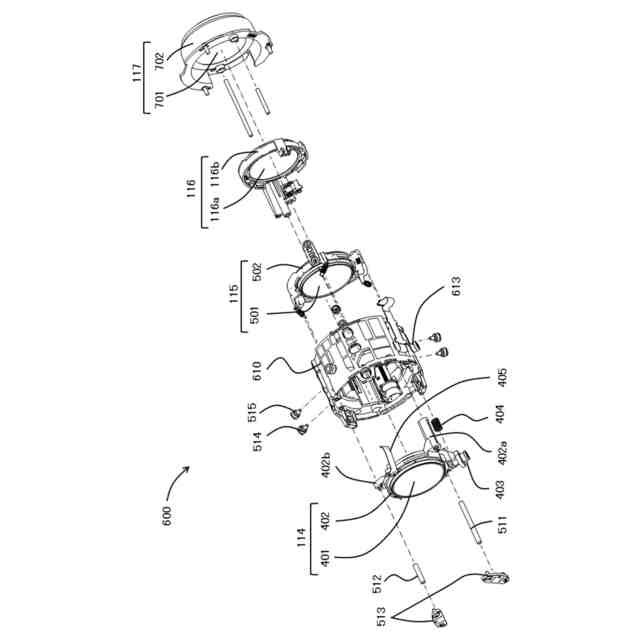

本実施形態における後群ユニットの分解斜視図である。

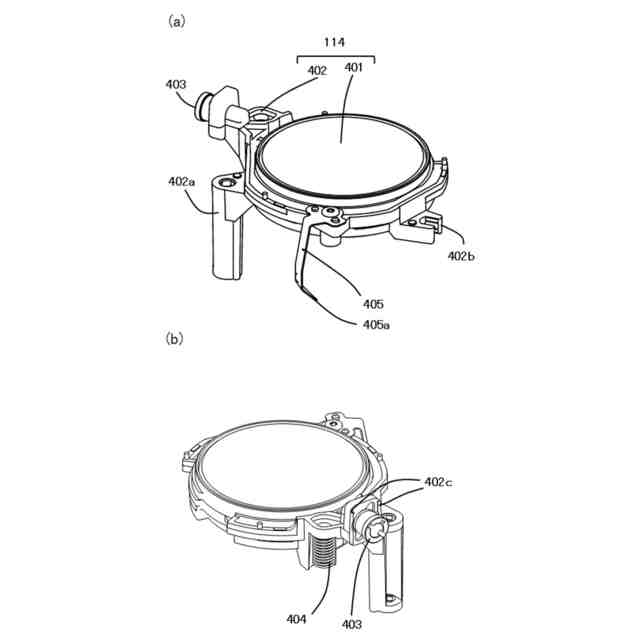

本実施形態における第４ズーム群の斜視図である。

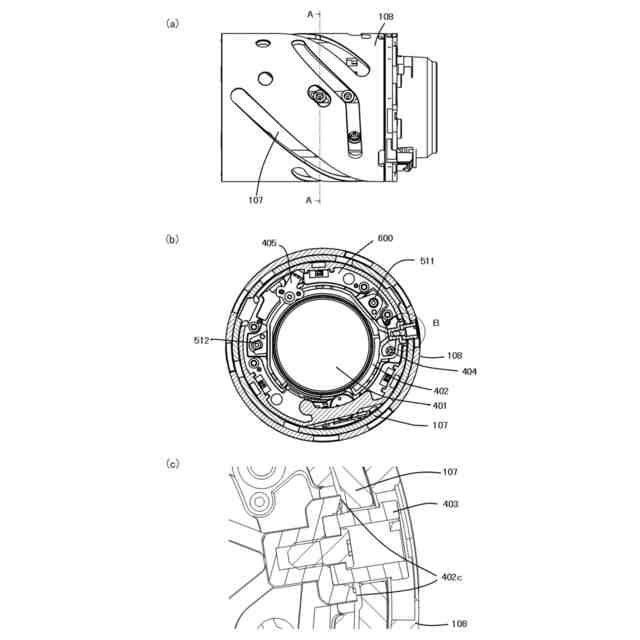

本実施形態における後群ユニットおよびカム筒の構成図である。
本実施形態における後群ユニットおよびカム筒の下面図である。
本実施形態における第１カム溝の要部拡大図である。
本実施形態における第４ズーム群の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
