公開番号2025094764
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210508
出願日2023-12-13
発明の名称トナー
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類G03G 9/087 20060101AFI20250618BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】優れた低温定着性、耐熱保存性を有する結晶性ビニル樹脂を含有するトナーにおいて、大幅な温湿度変化が生じる環境においても、帯電性の変化を生じにくいトナー。
【解決手段】トナー粒子を含有するトナーであって、該トナー粒子は、結着樹脂を含有するコアと、該コアを被覆するシェルと、を有し、該結着樹脂は結晶性ビニル樹脂(A)を含有し、該結晶性ビニル樹脂(A)は、炭素数16～30のアルキル基を少なくとも二つ有する特定のモノマーユニット(a)を該結晶性ビニル樹脂(A)の質量を基準として5.0質量%以上含有し、該シェルは非晶性樹脂であり、該非晶性樹脂のSP値と該結晶性ビニル樹脂(A)のSP値とが特定の関係を満たす。
【選択図】なし
特許請求の範囲【請求項１】
トナー粒子を含有するトナーであって、
該トナー粒子は、
結着樹脂を含有するコアと、
該コアを被覆するシェルと、を有し、
該結着樹脂は、結晶性ビニル樹脂（Ａ）を含有し、

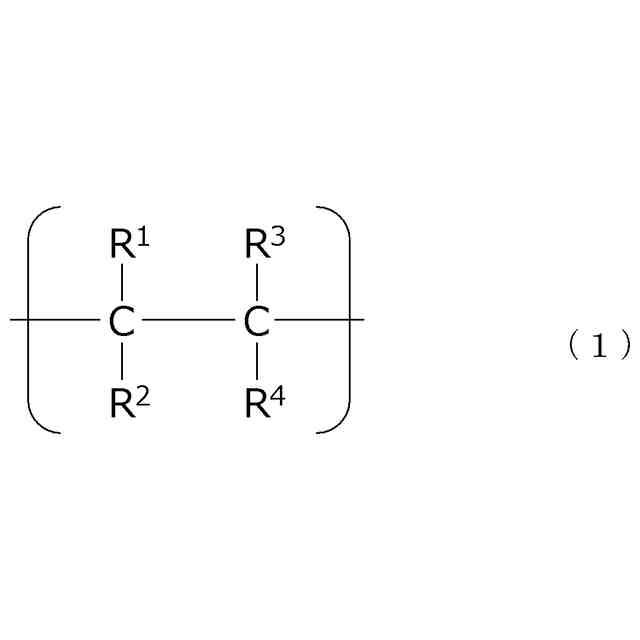

該結晶性ビニル樹脂（Ａ）は、下記式（１）で表されるモノマーユニット（ａ）を該結晶性ビニル樹脂（Ａ）の質量を基準として５．０質量％以上含有し、
TIFF
2025094764000013.tif
27
153
該式（１）において、Ｒ
１
～Ｒ
４
のうち、少なくとも２つは、それぞれ独立して、－Ｘ－ＣＯＯＲ
５
であり、残りはそれぞれ独立して、水素原子又は炭素数１～４のアルキル基であり、Ｘは、単結合、又は炭素数１若しくは２のアルキレン基であり、Ｒ
５
は、炭素数１６～３０のアルキル基であり、
該シェルは、非晶性樹脂であり、
該非晶性樹脂のＳＰ値をＳＰ
Ｓ
（Ｊ／ｃｍ
３
）
０．５
とし、該結晶性ビニル樹脂（Ａ）のＳＰ値をＳＰ
Ａ
（Ｊ／ｃｍ
３
）
０．５
としたとき、
該ＳＰ
Ｓ
及びＳＰ
Ａ
が、｜ＳＰ
Ｓ
－ＳＰ
Ａ
｜≦５．０を満たす、
ことを特徴とするトナー。
続きを表示（約 1,000 文字）【請求項２】
前記トナーの粘弾性測定において、前記トナーの貯蔵弾性率Ｇ’が１．０×１０
８
Ｐａとなる温度をＴ１（℃）としたとき、
該Ｔ１が、４０．０≦Ｔ１≦７０．０を満たす、
請求項１に記載のトナー。
【請求項３】
前記結着樹脂が、前記結着樹脂の質量を基準として前記結晶性ビニル樹脂（Ａ）を２０．０質量％以上含有する、請求項１又は２に記載のトナー。
【請求項４】
前記結晶性ビニル樹脂（Ａ）は、前記モノマーユニット（ａ）を前記結晶性ビニル樹脂（Ａ）の質量を基準として３０．０質量％以上含有する、請求項１又は２に記載のトナー。
【請求項５】
前記結晶性ビニル樹脂（Ａ）において、前記モノマーユニット（ａ）も含めた炭素数１６～３０のアルキル基を有するモノマーユニットのうち、前記モノマーユニット（ａ）の含有割合が、５０．０～１００．０質量％である、請求項１又は２に記載のトナー。
【請求項６】
前記結晶性ビニル樹脂（Ａ）の酸価が、３．０ｍｇＫＯＨ／ｇ以下である、請求項１又は２に記載のトナー。
【請求項７】
前記結晶性ビニル樹脂（Ａ）が、前記モノマーユニット（ａ）に加え、前記モノマーユニット（ａ）とは異なるモノマーユニット（ｂ）を含有し、
前記モノマーユニット（ａ）のＳＰ値をＳＰａ（Ｊ／ｃｍ
３
）
０．５
とし、該モノマーユニット（ｂ）のＳＰ値をＳＰｂ（Ｊ／ｃｍ
３
）
０．５
としたとき、
該ＳＰａ及びＳＰｂが、下記式（２）を満たす、
３．０≦｜ＳＰｂ－ＳＰａ｜≦２１．０・・・（２）
請求項１又は２に記載のトナー。
【請求項８】
前記トナーの断面を透過型電子顕微鏡で観察した像において、前記コアの外周の長さの７０．０％以上にわたって前記シェルが観察される、請求項１又は２に記載のトナー。
【請求項９】
前記シェルが、非晶性ポリエステル樹脂及び非晶性ビニル樹脂からなる群から選択される少なくとも一を含む、請求項１又は２に記載のトナー。
【請求項１０】
前記トナーの断面を透過型電子顕微鏡で観察した像において、前記トナー粒子が、前記シェルを被覆し前記シェルとは異なる第２のシェルをさらに有する、請求項１又は２に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真法、静電記録法に用いられるトナーに関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電子写真法などトナーを用いて画像情報を可視化する方法は、現在様々な分野で利用されており、高画質化や省エネルギー化を始めとする性能の向上が求められている。電子写真法では、まず帯電、露光工程により電子写真感光体（像保持体）上に静電潜像を形成する。次いで、トナーを含む現像剤で静電潜像を現像し、転写工程、定着工程を経て可視化された像（定着画像）を得る。
【０００３】
その中でも定着工程はエネルギーを比較的多く要する工程であり、省エネルギー化と高画質化を両立するシステムや材料の開発が重要な技術課題となっている。材料面からのアプローチとして、トナーの結着樹脂に結晶性樹脂を使用する技術が検討されている。結晶性樹脂は、分子鎖が規則的に配列することにより、融点よりも低温においてはほとんど軟化しないため、耐熱保存性に優れる。一方、融点を越えると結晶が急激に融解し、それに伴った急激な粘度の低下が起こる。このため、結晶性樹脂はシャープメルト性に優れ、低温定着性を示す材料として注目されている。
【０００４】
結晶性樹脂には、結晶性ポリエステルに代表される、主鎖が結晶化する主鎖結晶性樹脂と、長鎖アルキルアクリレート重合体に代表される、側鎖が結晶化する側鎖結晶性樹脂が知られている。中でも、側鎖結晶性樹脂は結晶化度を高めやすいために、優れた低温定着性を示すことが知られており、広く検討されている。側鎖結晶性樹脂としては、結晶性ビニル樹脂が挙げられる。結晶性ビニル樹脂は長鎖アルキル基を側鎖として有し、側鎖の長鎖アルキル基同士が配向することで、結晶性を示す。
特許文献１には、結晶性ビニル樹脂を使用したトナーとして、長鎖アルキル基を有する重合性単量体と、ＳＰ値の異なる非晶性の重合性単量体を共重合した結晶性ビニル樹脂を使用したトナーが開示されている。
結晶性ビニル樹脂は低温定着性と耐熱保管性の観点からは優れた性能を示すが、電荷保持性が低いため帯電性には課題がある。特許文献２は、帯電性の課題を非晶性樹脂による均一で高い被覆率のシェルを形成することで解決する技術を開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１７３４１４号公報
特開２０１９－２１９６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献２の技術は結晶性ビニル樹脂の課題である帯電性の改善に対する優れた技術である。一方で、製品を貨物船のドライコンテナの様な温湿度管理されない状況で海上輸送した場合、輸送後に優れた帯電性を発揮できない場合もあることがわかってきた。貨物船は通過する地域や天候、積載位置によって昼夜の温湿度差が大きい環境に曝される。例えば、赤道直下を通る航路では、夜間は２０℃近辺であるが日中は６０℃近辺まで上昇するというサイクルを毎日繰り返すというような環境に曝される。近年の地球温暖化に伴い、曝される環境は今後一層過酷になって行くことが予想される。
【０００７】
以上のように、従来の技術で帯電性は改善されているものの、温湿度管理されない状況
で海上輸送された場合、優れた帯電性を発揮できない場合もあることがわかってきた。
本開示は、優れた低温定着性、耐熱保存性を有する結晶性ビニル樹脂を含有するトナーにおいて、大幅な温湿度変化が生じる環境においても、帯電性の変化を生じにくいトナーに向けたものである。
【課題を解決するための手段】
【０００８】
本開示は、トナー粒子を含有するトナーであって、
該トナー粒子は、
結着樹脂を含有するコアと、
該コアを被覆するシェルと、を有し、
該結着樹脂は結晶性ビニル樹脂（Ａ）を含有し、
該結晶性ビニル樹脂（Ａ）は、下記式（１）で表されるモノマーユニット（ａ）を該結晶性ビニル樹脂（Ａ）の質量を基準として５．０質量％以上含有し、
TIFF
2025094764000001.tif
27
153
該式（１）において、Ｒ
１
～Ｒ
４
のうち、少なくとも２つは、それぞれ独立して、－Ｘ－ＣＯＯＲ
５
であり、残りはそれぞれ独立して、水素原子又は炭素数１～４のアルキル基であり、Ｘは単結合、又は炭素数１若しくは２のアルキレン基であり、Ｒ
５
は炭素数１６～３０のアルキル基であり、
該シェルは非晶性樹脂であり、
該非晶性樹脂のＳＰ値をＳＰ
Ｓ
（Ｊ／ｃｍ
３
）
０．５
とし、該結晶性ビニル樹脂（Ａ）のＳＰ値をＳＰ
Ａ
（Ｊ／ｃｍ
３
）
０．５
としたとき、
該ＳＰ
Ｓ
及びＳＰ
Ａ
が、｜ＳＰ
Ｓ
－ＳＰ
Ａ
｜≦５．０を満たすトナーに関する。
【発明の効果】
【０００９】
本開示によれば、優れた低温定着性、耐熱保存性を有する結晶性ビニル樹脂を含有するトナーにおいて、大幅な温湿度変化が生じる環境においても、帯電性の変化を生じにくいトナーを提供することができる。
【図面の簡単な説明】
【００１０】
貨物船輸送を想定したヒートサイクル試験の温湿度変化の図
粘弾性測定の際のサンプルの取り付け例
【発明を実施するための形態】
（【００１１】以降は省略されています）
