公開番号2025095057
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210834
出願日2023-12-14
発明の名称トナー
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G03G 9/08 20060101AFI20250619BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性及び耐ホットオフセット性に優れるトナーの提供。
【解決手段】トナー粒子が樹脂成分として式(1)で表されるユニット(a)を有する結晶性ビニル樹脂を含有し、樹脂成分がユニット(a)を樹脂成分の質量を基準として15.0質量%以上40.0質量%以下含有し、トナー粒子のクロロホルム可溶分Wのアセトニトリル/クロロホルム溶出成分をグラジエントLC分析して分離した成分中のユニット(a)の含有量及び100℃における貯蔵弾性率が特定の関係を有する。
【選択図】なし
特許請求の範囲【請求項１】
樹脂成分を含有するトナー粒子を有するトナーであって、

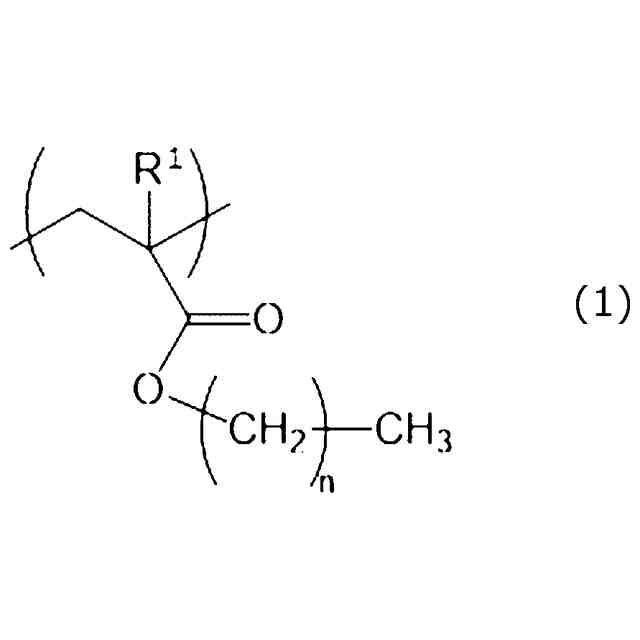

前記トナー粒子が、前記樹脂成分として、下記式（１）で表されるユニット（ａ）を有する結晶性ビニル樹脂を含有し、
前記樹脂成分が、前記ユニット（ａ）を、前記樹脂成分の質量を基準として１５．０質量％以上４０．０質量％以下含有し、
TIFF
2025095057000012.tif
66
113
前記式（１）中のＲ
１
は水素原子又はメチル基を表し、ｎは１５～３５の整数を表し、
クロロホルムを用いて前記トナー粒子のソックスレー抽出を行い、１８時間抽出して得られたクロロホルム可溶分から、リサイクルＨＰＬＣにより分子量２０００以下の成分を除去したものをクロロホルム可溶分Ｗとし、
前記クロロホルム可溶分Ｗに対して、貧溶媒としてのアセトニトリル及び良溶媒としてのクロロホルムを使用し、アセトニトリル１００体積％の移動相からクロロホルム１００体積％の移動相に直線的に変化させ、溶出成分をグラジエントＬＣ分析したとき、
横軸を前記移動相中のクロロホルムの割合（体積％）とし、縦軸を荷電化粒子検出器を用いて検出した前記溶出成分の信号強度（μＡ）としたグラフにおいて、複数の極大値が存在し、
前記複数の極大値の中で強度が最も大きい極大値及び強度が２番目に大きい極大値のうち、前記移動相中のクロロホルムの割合が小さい方の極大値を極大値ＰＡとし、前記移動相中のクロロホルムの割合が大きい方の極大値を極大値ＰＢとし、前記極大値ＰＡ及び前記極大値ＰＢの間に存在する強度が最も小さい極小値を極小値ＢＡＢとし、前記極小値ＢＡＢのクロロホルムの割合をＶＡＢ体積％（ただし、２０．０＜ＶＡＢ＜９５．０）とし、前記移動相中のクロロホルムの割合が２０．０体積％以上ＶＡＢ体積％未満の成分を成分Ａとし、前記移動相中のクロロホルムの割合がＶＡＢ体積％以上９５．０体積％以下の成分を成分Ｂとしたとき、
前記樹脂成分が、前記成分Ｂを、前記樹脂成分の質量を基準として４０．０質量％以上８０．０質量％以下含有し、
前記クロロホルム可溶分Ｗにおける前記ユニット（ａ）の含有量をＷＣ質量％とし、前記成分Ｂにおける前記ユニット（ａ）の含有量をＷＢ質量％としたとき、
ＷＣ及びＷＢが、下記式（２）を満足し、
ＷＢ／ＷＣ≧０．７０（２）
前記トナー粒子の１００℃における貯蔵弾性率をＧ’（Ｔ）とし、前記成分Ｂの１００℃における貯蔵弾性率をＧ’（Ｂ）としたとき、
Ｇ’（Ｔ）及びＧ’（Ｂ）が、下記式（３）及び（４）を満足する、
５．０×１０
３
Ｐａ≦Ｇ’（Ｔ）≦１．０×１０
５
Ｐａ（３）
２．０×１０
３
Ｐａ≦Ｇ’（Ｔ）－Ｇ‘（Ｂ）≦６．０×１０
３
Ｐａ（４）
ことを特徴とするトナー。
続きを表示（約 820 文字）【請求項２】
前記成分Ｂが、前記ユニット（ａ）を、前記成分Ｂの質量を基準として２５．０質量％以上５０．０質量％以下含有する、請求項１に記載のトナー。
【請求項３】
前記成分Ｂの重量平均分子量（Ｍｗ）が、３００００以上２０００００以下である、請求項１又は２に記載のトナー。
【請求項４】
前記樹脂成分が、前記成分Ａを、前記樹脂成分の質量を基準として１０．０質量％以上６０．０質量％以下含有する、請求項１又は２に記載のトナー。
【請求項５】
前記樹脂成分が、クロロホルム不溶分を、前記樹脂成分の質量を基準として３．０質量％以上１５．０質量％以下含有する、請求項１又は２に記載のトナー。
【請求項６】
前記トナー粒子が、ワックスを含有し、
前記ワックスが、４価以上８価以下のアルコールと脂肪族モノカルボン酸のエステル、及び、４価以上８価以下のカルボン酸と脂肪族モノアルコールのエステルワックスからなる群より選択される少なくとも一である、請求項１又は２に記載のトナー。
【請求項７】
前記トナー粒子が、前記結晶性ビニル樹脂を含有するコアと、非晶性樹脂を含有するシェルと、を有するコアシェル構造を有する、請求項１又は２に記載のトナー。
【請求項８】
前記成分Ｂが、ラクタム構造を有する、請求項１又は２に記載のトナー。
【請求項９】
前記ラクタム構造が、５員環のラクタム構造を有するユニットを含有する、請求項８に記載のトナー。
【請求項１０】
前記結晶性ビニル樹脂が、前記ユニット（ａ）を導入するための（メタ）アクリル酸エステルを含むビニル系単量体を重合させた後、さらに他のビニル系単量体を水素引き抜き反応により反応させることにより得られた結晶性ビニル樹脂を含有することを特徴とする、請求項１又は２に記載のトナー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トナーに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、電子写真装置において、省エネルギー化が大きな技術的課題として考えられ、定着装置にかかる熱量の大幅な削減が検討されている。トナーにおいては、低エネルギーでの定着が可能な、いわゆる「低温定着性」のニーズが高まっている。
【０００３】
低温での定着を可能にするための手法として、特許文献１には、可塑剤を添加したトナーが記載されている。可塑剤は、トナーのガラス転移温度（Ｔｇ）を維持したまま、結着樹脂の軟化速度を速くする作用を有しており、低温定着性を向上しうる。しかしながら、可塑剤が溶融した後、結着樹脂を可塑させるというステップを経てトナーが軟化するため、トナーの溶融速度には限界があるため、さらなる低温定着性の向上が望まれている。
【０００４】
そこで、結着樹脂として結晶性樹脂を使用する方法が検討されている。トナー用の結着樹脂として一般的に用いられる非晶性樹脂は示差走査熱量計（ＤＳＣ）測定において明確な吸熱ピークを示さないが、トナーが結晶性樹脂成分を含有する場合には、ＤＳＣ測定における吸熱ピーク（融点）が現れる。
【０００５】
結晶性樹脂は、分子鎖が規則的に配列することにより、融点よりも低温においてはほとんど軟化しないといった性質を有する。また、融点を越えると結晶が急激に溶融し、それに伴った急激な粘度の低下が起こる。このようにシャープメルト性に優れる結晶性樹脂は、トナーの低温定着性の向上に有用な材料として注目されている。
【０００６】
結晶性樹脂として、長鎖アルキル基を分子内の側鎖に有する結晶性ビニル樹脂を使用したトナーが挙げられる。通常、結晶性ビニル樹脂は、主鎖に側鎖としての長鎖アルキル基が結合した構造を有し、側鎖の長鎖アルキル基同士が結晶化することで、結晶性樹脂となる。
【０００７】
特許文献２には、結晶性ビニル樹脂を使用したトナーとして、長鎖アルキル基を有する重合性単量体と、ＳＰ値の異なる非晶性の重合性単量体を共重合した結晶性ビニル樹脂と、を使用したトナーが記載されている。
【０００８】
ただ、結晶性ビニル樹脂には、高温での粘度が低下しやすく、ホットオフセットが発生しやすいといった課題がある。その対策として、特許文献３には、結晶性樹ビニル樹脂に加えて、非晶性樹脂を含むドメインマトリクス構造を形成したトナーが記載されている。
【先行技術文献】
【特許文献】
【０００９】
国際公開第２０１３／０４７２９６号
特開２０２２－１６２９６８号公報
特開２０２１－０９６４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
ところが、結晶性ビニル樹脂及び非晶性樹脂を併用したトナーは、定着時におけるグロスの低下が起こりやすくなることが分かった。定着時には、結晶性ビニル樹脂は溶融状態になることで急激な粘度低下が生じる。これに対して、非晶性樹脂は溶融状態になっていない、又は、溶融していても粘度低下速度が遅いことで、トナーの内部に相対的に粘度の高い部分と低い部分が生じる。それにより、ホットオフセットが生じやすく、定着画像の表面に微小な凹凸が生じ、グロスが低下すると考えられる。この現象は、それぞれの樹脂の溶融状態に差が生じやすい低温定着及び高速印字の系において顕著に生じることが分かった。
（【００１１】以降は省略されています）
