公開番号2025057551
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023167258
出願日2023-09-28
発明の名称シュリンクフィルム、容器及びインクジェット記録装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B65D 23/08 20060101AFI20250402BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収縮する際に、放射線硬化型インクの塗膜が割れにくいシュリンクフィルムを提供する。
【解決手段】加熱により第1方向に収縮するシュリンクフィルムであって、シュリンクフィルムは、平面視において、第1方向に沿う第1辺及び第2辺を有する矩形形状を有し、シュリンクフィルムは、平面視において、第1辺の一部及び第2辺の一部を含む輪郭を有し、放射線硬化型インクジェットインクの塗膜が形成された第1領域と、第1辺の一部及び第2辺の一部により向かい合う2辺が規定された長方形形状を有し、放射線硬化型インクジェットインクの塗膜が形成されない、又は、第1領域よりも薄い放射線硬化型インクジェットインクの塗膜が形成された第2領域と、を有する、シュリンクフィルム。
【選択図】図1
特許請求の範囲【請求項１】
加熱により第１方向に収縮するシュリンクフィルムであって、
前記シュリンクフィルムは、平面視において、前記第１方向に沿う第１辺及び第２辺を有する矩形形状を有し、
前記シュリンクフィルムは、平面視において、
前記第１辺の一部及び前記第２辺の一部を含む輪郭を有し、放射線硬化型インクジェットインクの塗膜が形成された第１領域と、
前記第１辺の一部及び前記第２辺の一部により向かい合う２辺が規定された長方形形状を有し、前記放射線硬化型インクジェットインクの塗膜が形成されない、又は、前記第１領域よりも薄い前記放射線硬化型インクジェットインクの塗膜が形成された第２領域と、
を有する、シュリンクフィルム。
続きを表示（約 720 文字）【請求項２】
請求項１において、
前記第２領域の前記第１方向の長さは、前記シュリンクフィルムの前記第１方向の長さの１／２０以上１／５以下である、シュリンクフィルム。
【請求項３】
請求項１において、
前記第１領域では、前記放射線硬化型インクジェットインクの塗膜により画像が形成される、シュリンクフィルム。
【請求項４】
請求項３において、
前記放射線硬化型インクジェットインクの塗膜は、色材を含む、シュリンクフィルム。
【請求項５】
請求項１において、
前記放射線硬化型インクジェットインクの塗膜は、不透明である、シュリンクフィルム。
【請求項６】
請求項１において、
前記第２領域は、前記放射線硬化型インクジェットインクの塗膜が形成されない、シュリンクフィルム。
【請求項７】
請求項１において、
前記第１領域における前記放射線硬化型インクジェットインクの塗膜の膜厚は、５μｍ以上である、シュリンクフィルム。
【請求項８】
請求項１において、
前記第２領域における前記放射線硬化型インクジェットインクの塗膜の膜厚は、５μｍ未満である、シュリンクフィルム。
【請求項９】
請求項１において、
前記シュリンクフィルムは、ポリエチレンテレフタレートを含む、シュリンクフィルム。
【請求項１０】
請求項１ないし請求項９のいずれか一項に記載のシュリンクフィルムを加熱収縮させて、外周に配置したことを特徴とする容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シュリンクフィルム、容器及びインクジェット記録装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
飲料、食品、調味料、化粧品、日用品等の商品の包装において、例えば樹脂、ガラス、金属等で構成された容器にラベルとして装着するフィルムが用いられている。かかるフィルムには収縮によって容器を締め付けて密着させて装着する種のものがあり、このようなフィルムはシュリンクフィルム（収縮性フィルム）と呼ばれる。シュリンクフィルムには、商品に応じた印刷が施されることが多く、通常は容器に装着される前、すなわち収縮前に印刷が施されることが一般的である。
【０００３】
例えば特許文献１には、ラベルの印象を向上させる試みとして紫外線硬化型インクを用いて凹凸感のある画像をシュリンクフィルムに形成することが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１５２８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
低コスト、小ロットでの生産を可能にする観点からインクジェット法によるシュリンクフィルムへの印刷技術が求められている。また、水系インクよりも高画質で硬化性にも優れる観点で放射線硬化型インクによる印刷が検討されている。しかし、収縮するフィルム上に印刷された放射線硬化型インクの塗膜は、フィルムの収縮に伴って塗膜が割れてしまう場合があった。
【課題を解決するための手段】
【０００６】
本発明に係るシュリンクフィルムの一態様は、
加熱により第１方向に収縮するシュリンクフィルムであって、
前記シュリンクフィルムは、平面視において、前記第１方向に沿う第１辺及び第２辺を有する矩形形状を有し、
前記シュリンクフィルムは、平面視において、
前記第１辺の一部及び前記第２辺の一部を含む輪郭を有し、放射線硬化型インクジェットインクの塗膜が形成された第１領域と、
前記第１辺の一部及び前記第２辺の一部により向かい合う２辺が規定された長方形形状を有し、前記放射線硬化型インクジェットインクの塗膜が形成されない、又は、前記第１領域よりも薄い前記放射線硬化型インクジェットインクの塗膜が形成された第２領域と、
を有する。
【０００７】
本発明に係る容器の一態様は、
上記のシュリンクフィルムを加熱収縮させて、外周に配置したことを特徴とする。
【０００８】
本発明にかかるインクジェット記録装置の一態様は、
放射線硬化型インクジェットインクを吐出するヘッドと、
前記ヘッドを制御する制御部と、
を有し、
前記制御部は、加熱により第１方向に収縮し、平面視において、前記第１方向に平行な第１辺及び第２辺を有する矩形形状を有するフィルムに対して前記放射線硬化型インクジェットインクを付着させる記録モードを行い、
前記記録モードでは、前記制御部は、平面視において、
前記第１辺の一部及び前記第２辺の一部を含む輪郭を有し、放射線硬化型インクジェットインクの塗膜が形成された第１領域と、
前記第１辺の一部及び前記第２辺の一部により向かい合う２辺が規定された長方形形状を有し、前記放射線硬化型インクジェットインクの塗膜が形成されない、又は、前記第１領域よりも薄い前記放射線硬化型インクジェットインクの塗膜が形成された第２領域と、
を形成する。
【図面の簡単な説明】
【０００９】

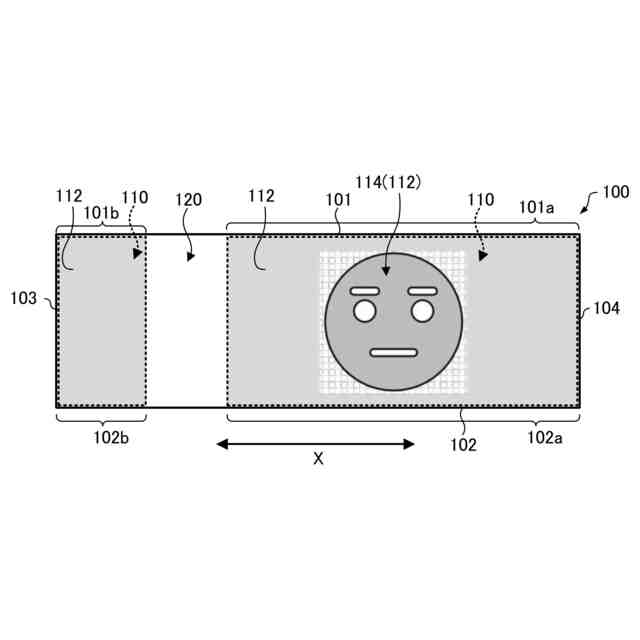

実施形態のシュリンクフィルムを平面的に見た模式図。

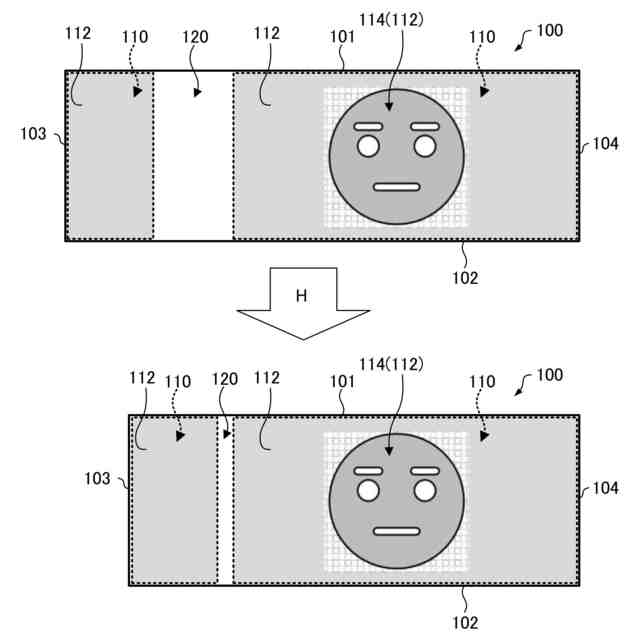

実施形態のシュリンクフィルムが熱により収縮する前後を示す模式図。

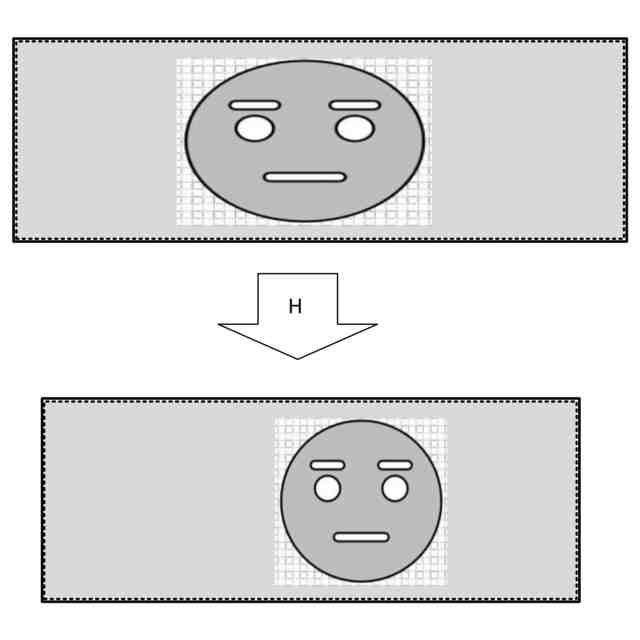

従来例のシュリンクフィルムが熱により収縮する前後を示す模式図。
実施形態に係るシュリンクフィルムを製造可能なインクジェット記録装置の斜視図。
図４に示した紫外線照射装置の正面図。
図５のＡ－Ａ矢視図。
【発明を実施するための形態】
【００１０】
以下に本発明の実施形態について説明する。以下に説明する実施形態は、本発明の例を説明するものである。本発明は以下の実施形態になんら限定されるものではなく、本発明の要旨を変更しない範囲において実施される各種の変形形態も含む。なお、以下で説明される構成の全てが本発明の必須の構成であるとは限らない。
（【００１１】以降は省略されています）
