公開番号2025056981
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166559
出願日2023-09-27
発明の名称骨プレート装置
出願人株式会社日本エム・ディ・エム
代理人個人
主分類A61B 17/80 20060101AFI20250401BHJP(医学または獣医学;衛生学)
要約【課題】骨プレートを脛骨の内側面に配置固定したときに、当該骨プレートの一部が鵞足と干渉することのない骨プレート装置の提供。

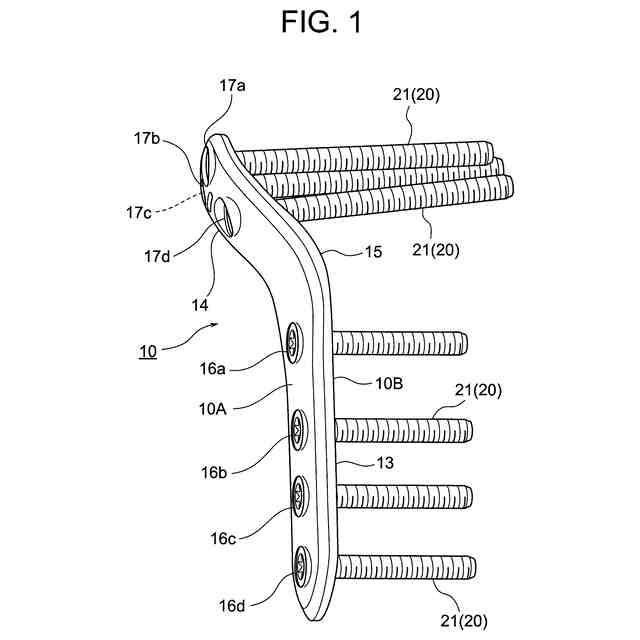

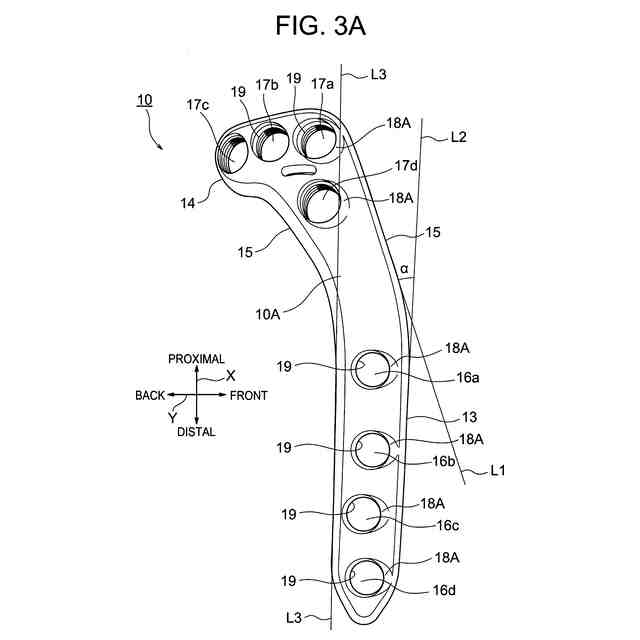

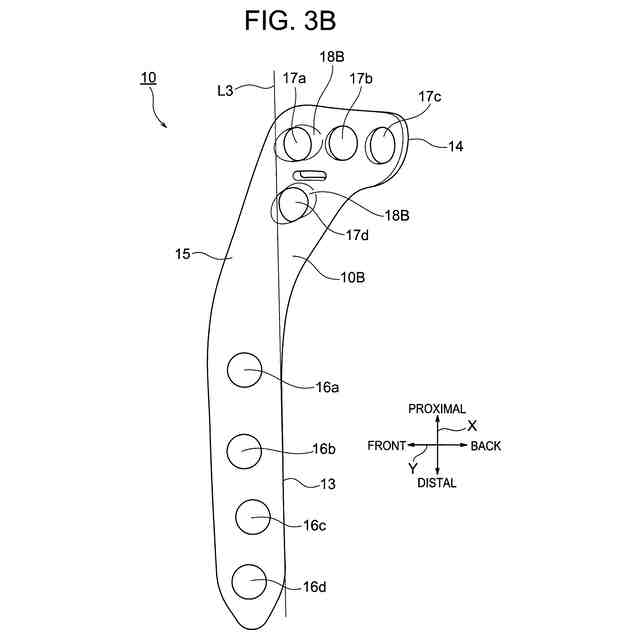

【解決手段】骨プレート10と、複数の締結具20とからなり、骨プレート10は、帯板状の遠位部13と、湾曲板状の近位部14と、両者を連結する中間部15とからなり、遠位部13には、その長手方向に沿って貫通孔16a～16dが配列され、近位部14には、その長手方向に沿って貫通孔17a～17cが配列され、貫通孔の各々には、締結具20の頭部22に形成された雄ねじ24と螺合する雌ねじ19が形成されており、骨プレート10の上面視において、近位部14の長手方向に沿って配列された貫通孔17a～17cのすべてが、遠位部13の後側面の延長線L3よりも後側に位置している。
【選択図】図3A
特許請求の範囲【請求項１】
脛骨の内側面に下面が対向するよう配置される骨プレートと、当該骨プレートを脛骨に固定するための複数の締結具とからなる高位脛骨骨切術用の骨プレート装置であって、

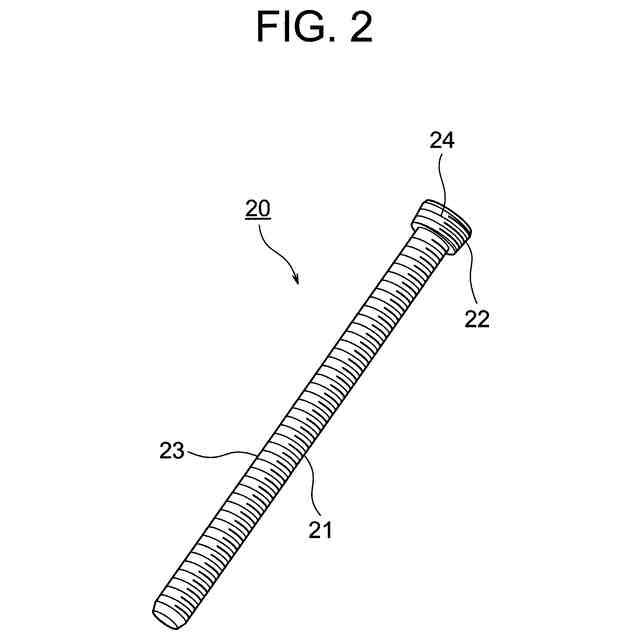

前記締結具は、スクリューねじが形成された軸部と、当該軸部より大径で雄ねじが形成された頭部とを有し、

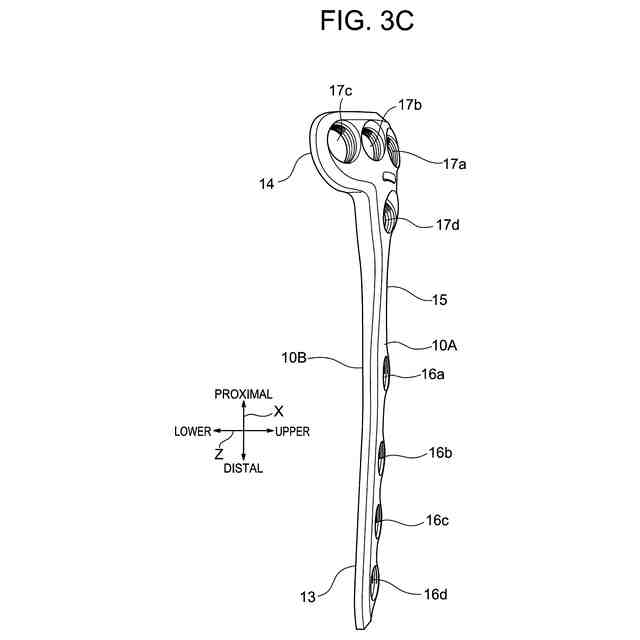

前記骨プレートは、骨幹部の内側面に配置されるよう近位遠位方向に延びる帯板状の遠位部と、骨端部の内側面に配置されるよう前後方向に延びる湾曲板状の近位部と、前記遠位部と前記近位部を連結する中間部とからなり、

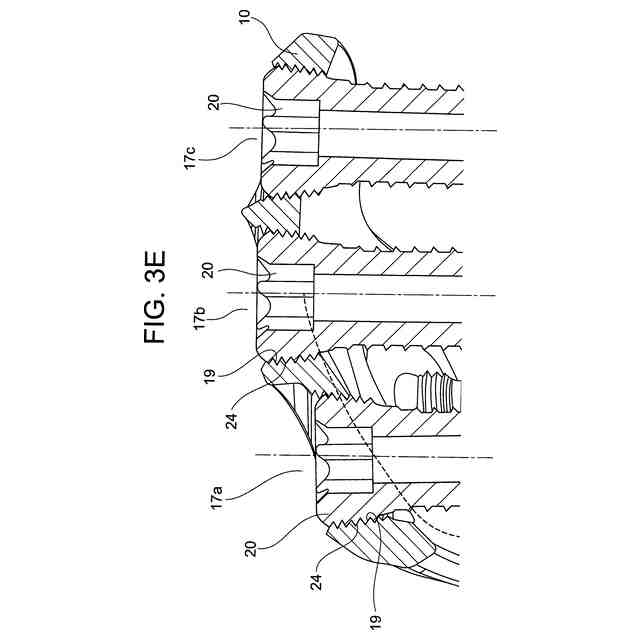

前記遠位部には、当該遠位部の長手方向に沿って複数の貫通孔が配列され、前記近位部には、当該近位部の長手方向に沿って複数の貫通孔が配列され、前記貫通孔の各々は前記軸部を挿通可能で、前記貫通孔の各々には、前記頭部に形成された前記雄ねじと螺合する雌ねじが形成されており、
前記骨プレートの上面視において、前記近位部の長手方向に沿って配列された前記貫通孔のすべてが、前記遠位部の後側面の延長線よりも後側に位置していることを特徴とする骨プレート装置。
続きを表示（約 540 文字）【請求項２】
前記骨プレートの上面視において、前記中間部と前記近位部とは、それぞれの前側面が実質的に１つの直線上にあり、当該直線と、前記遠位部の前側面の延長線とのなす角αが２５°以上であることを特徴とする請求項１に記載の骨プレート装置。
【請求項３】
前記近位部には、当該近位部の長手方向に沿って配列された前記貫通孔の遠位側に少なくとも１つの貫通孔が形成されていることを特徴とする請求項１または２に記載の骨プレート装置。
【請求項４】

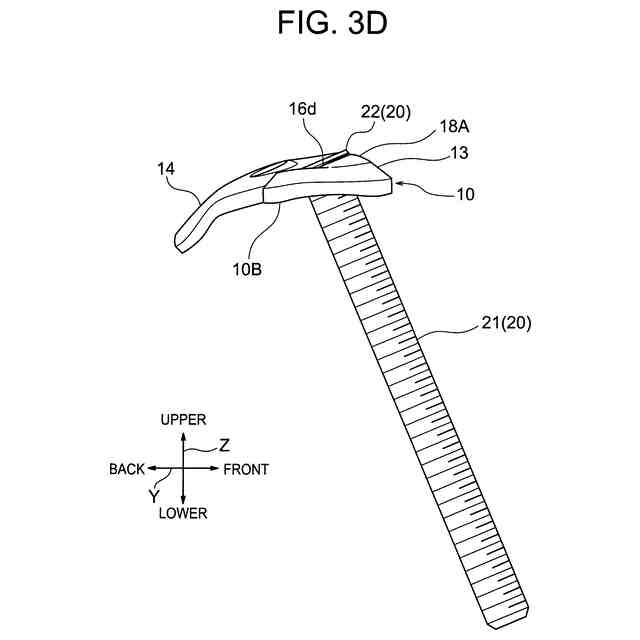

前記遠位部の前記貫通孔に挿通されて、前記骨プレートの下面から延び出ている前記締結具の軸部が、上下に延びる軸に対して２０°±５°前側に傾斜していることを特徴とする請求項１または２に記載の骨プレート装置。
【請求項５】
前記遠位部に形成された前記貫通孔における上面開口の周囲に、部分雌ねじが形成された隆起部が設けられていることを特徴とする請求項４に記載の骨プレート装置。
【請求項６】

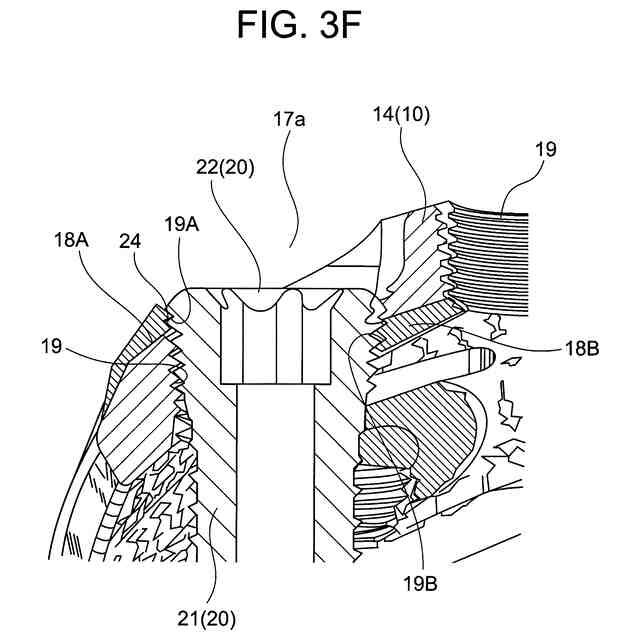

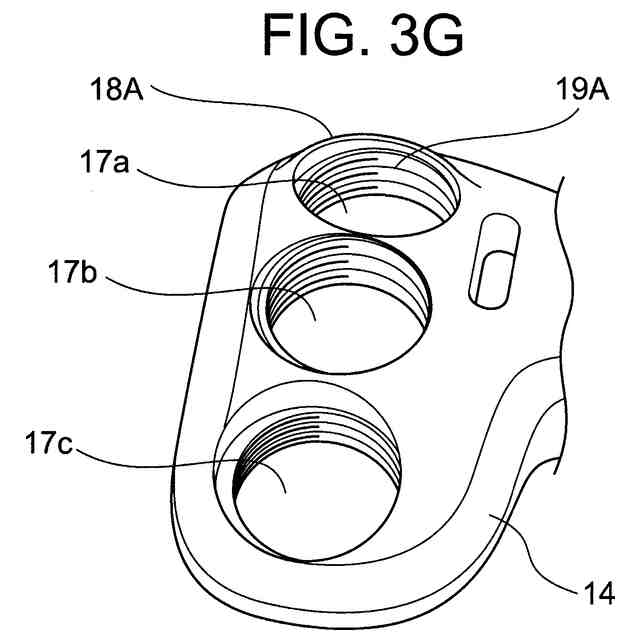

前記近位部に形成された少なくとも１つの前記貫通孔における上面開口および下面開口のそれぞれの周囲に、部分雌ねじが形成された隆起部が設けられていることを特徴とする請求項１または２に記載の骨プレート装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高位脛骨骨切術（ＨＴＯ）に使用する骨プレート装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ＨＴＯに使用する骨プレート装置は、脛骨の内側面に配置固定される骨プレートと、この骨プレートを脛骨に固定するための締結具とからなる。
【０００３】
従来、骨プレート装置を構成する骨プレートとして、下記特許文献１には、図６に示すように、長尺の帯板状の遠位部（本体部）３と、短尺の近位部（横行部）４と、これらを連結する連結部（中間部）５とを備え、遠位部３が、近位部４に対して、遠位部３の長手軸に平行な軸線回りにねじれている略Ｔ字型の骨プレート１が提案されている。
【０００４】
同図に示すように、遠位部３には、その長手方向に沿って貫通孔６ａ～６ｄが配列され、近位部４には、その長手方向（遠位部３の長手方向と交差する方向）に沿って貫通孔７ａ～７ｃが配列されるとともに、その遠位側に貫通孔７ｄが形成されている。
遠位部３および近位部４は、それぞれ、脛骨の骨幹部および骨端部の内側面に配置され、貫通孔６ａ～６ｄおよび７ａ～７ｄに装着される締結具により、脛骨に固定される。
【０００５】
また、近位部４の貫通孔７ａ，７ｃ，７ｄの周囲には隆起部８が設けられている。
この隆起部８によれば、図７に示すように、近位部４の下面の接平面の法線に対して傾斜して挿入された締結具２の頭部２ｂの角部が近位部４の上面から突出することを防止できるとされる。
また、締結具２の頭部２ｂの角部（雄ねじの一部）が隆起部８に覆われることにより、頭部２ｂと近位部４との接合面積が増加して、骨プレートの近位部４に対する締結具２の固定強度を高めることができる。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０２１／２５０８５３号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上記特許文献１に記載の骨プレートは下記のような問題がある。
（１）骨プレートを脛骨の内側面に配置するとき、遠位部３および中間部５の一部が、筋肉（縫工筋、半腱様筋および薄筋）の腱の付着部である鵞足と干渉し、脛骨に固定された骨プレート１により、これらの筋肉の伸縮が阻害されることがある。
【０００８】
（２）遠位部３の貫通孔６ａ～６ｄから挿入される締結具２の軸部２ａは、通常、遠位部３の下面が接触している骨幹部の内側面に対して垂直に刺入される。このとき、刺入された軸部２ａの先端部分が脛骨の骨幹部を貫通し、深腓骨神経や動脈が通っている部位に到達し、これら神経や動脈を傷つけることがある。
【０００９】
（３）図７に示したように、隆起部８により、傾斜して挿入された締結具２の頭部２ｂの角部が近位部４の上面から突出することを防止できるものの、頭部２ｂの角部が、近位部４の下面から突出している。このため、貫通孔に形成されている雌ねじとの噛み合いピッチ数が不足して、骨プレートの近位部４に対する締結具２の固定強度、延いては、脛骨の骨端部に対する骨プレートの締結強度が低下する。
【００１０】
本発明は以上のような事情に基いてなされたものである。
本発明の第１の目的は、骨プレートを脛骨の内側面に配置固定したときに、当該骨プレートの遠位部および中間部の一部が鵞足と干渉することのない骨プレート装置を提供することにある。
（【００１１】以降は省略されています）
