公開番号2025056821
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166302
出願日2023-09-27
発明の名称傾斜板モジュール、沈降装置、および傾斜板モジュールの施工方法
出願人東都積水株式会社,積水アクアシステム株式会社
代理人個人,個人,個人,個人
主分類B01D 21/02 20060101AFI20250401BHJP(物理的または化学的方法または装置一般)
要約【課題】運搬中や施工中に傾斜板が損傷することを防止できる傾斜板モジュール、沈降装置、および傾斜板モジュールの施工方法を提供する。
【解決手段】傾斜板モジュール10は、立体形状をなすフレーム11と、フレーム11に固定された複数の傾斜板12と、を備える。傾斜板12は、外縁が平面視矩形状に形成されている。複数の傾斜板12は、フレーム11の内側に配置されている。フレーム11は、複数の傾斜板12を囲うように立体形状をなしている。

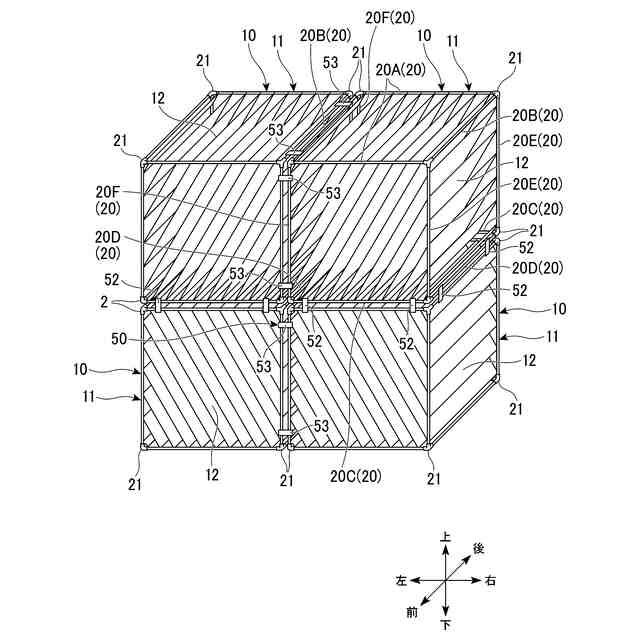

【選択図】図2
特許請求の範囲【請求項１】
立体形状をなすフレームと、
前記フレームに固定された複数の傾斜板と、を備え、
前記フレームは、前記複数の傾斜板を囲う、
傾斜板モジュール。
続きを表示（約 440 文字）【請求項２】
前記傾斜板は、平面視矩形状であり、
前記傾斜板の外縁のうち、前記傾斜板を挟んで対向する第１外縁および第２外縁が前記フレームに固定される、
請求項１に記載の傾斜板モジュール。
【請求項３】
前記第１外縁および前記第２外縁に設けられた第１部材を備え、
前記第１部材が前記フレームに接続されている、
請求項２に記載の傾斜板モジュール。
【請求項４】
前記フレームに取り付けられ、前記第１部材の両端部が接続される第２部材を備えた、
請求項３に記載の傾斜板モジュール。
【請求項５】
請求項１から４のいずれか１項に記載の傾斜板モジュールと、
内部に前記傾斜板モジュールが複数積み重ねられた沈殿槽と、を備える、
沈降装置。
【請求項６】
請求項１から４のいずれか１項に記載の傾斜板モジュールを沈殿槽に複数積み重ねる、
傾斜板モジュールの施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、傾斜板モジュール、沈降装置、および傾斜板モジュールの施工方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
沈降装置として、液体に含まれている懸濁物質やフロックを複数の傾斜板に重力沈降させて除去するものがある。沈降装置は、沈殿槽の内部において、フレームに複数の傾斜板が取り付けられている。沈降装置のなかには、複数の傾斜板をフレームに取り付けてユニット化してなる傾斜板モジュールを予め複数用意し、用意した複数の傾斜板モジュールを沈殿槽に設置するものが知られている。
この沈降装置によれば、沈殿槽内の設置工程において、複数の傾斜板をフレームに組み付ける工程を除去でき、沈殿槽内の施工性を高めることができる（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１２６７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の傾斜板モジュールは、複数の傾斜板がフレームから飛び出している。このため、傾斜板モジュールの運搬中や施工中に複数の傾斜板が破損するおそれがある。
【０００５】
本発明は、前述した事情に鑑みてなされたものであって、運搬中や施工中に傾斜板が損傷することを防止できる傾斜板モジュール、沈降装置、および傾斜板モジュールの施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明は以下の手段を提案している。
＜１＞本発明の一態様に係る傾斜板モジュールは、立体形状をなすフレームと、前記フレームに固定された複数の傾斜板と、を備え、前記フレームは、前記複数の傾斜板を囲っている。
【０００７】
傾斜板モジュールによれば、フレームが複数の傾斜板を囲むことにより、傾斜板がフレームから飛び出さないようにできる。よって、複数の傾斜板をフレームで保護することができる。これにより、傾斜板モジュールの運搬中や施工中に傾斜板が損傷することを防止できる。
【０００８】
＜２＞上記＜１＞に係る傾斜板モジュールでは、前記傾斜板は、平面視矩形状であり、前記傾斜板の外縁のうち、前記傾斜板を挟んで対向する第１外縁および第２外縁が前記フレームに固定されていてもよい。
【０００９】
このように、傾斜板を挟んで対向する第１外縁および第２外縁をフレームに固定した。これにより、傾斜板をフレームに安定的に固定することができる。
【００１０】
＜３＞上記＜２＞に係る傾斜板モジュールでは、前記第１外縁および前記第２外縁に設けられた第１部材を備え、前記第１部材が前記フレームに接続されていてもよい。
（【００１１】以降は省略されています）
