公開番号2025055382
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164702
出願日2023-09-27
発明の名称表示装置
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人IBC一番町弁理士法人
主分類G09F 9/33 20060101AFI20250401BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】光損失を低減して発光効率の向上並びに低電力化が実現可能な表示装置を提供すること。

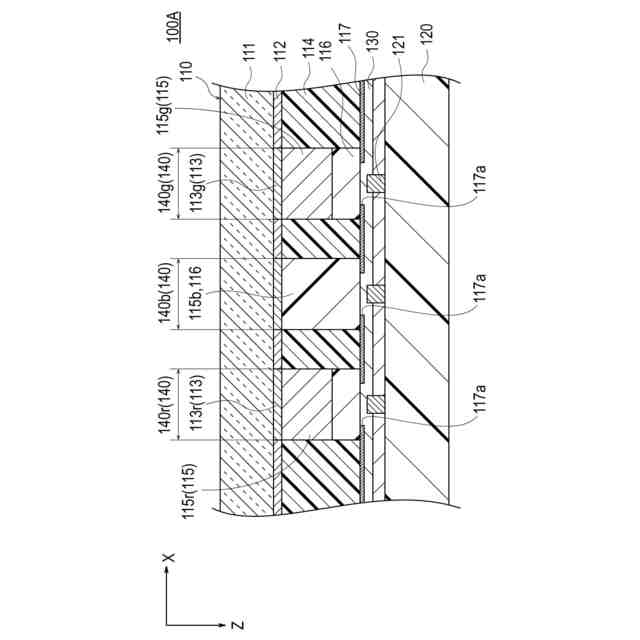

【解決手段】複数の発光素子121を備えた発光素子アレイ基板120と、発光素子アレイ基板120の上に配置される色変換構造110と、発光素子アレイ基板120と色変換構造110を合着する接合部130と、を有し、色変換構造110は、透明基板111と、透明基板111上に赤色画素、緑色画素、青色画素の各色画素の画素領域140を区画する隔壁114と、各色画素の画素領域140内の少なくとも1つに形成され画素領域140に入射した光を各色画素に対応する色に変換する色変換層115と、色変換層115の上に形成される光透過性樹脂層116と、光透過性樹脂層116の上に形成され、発光素子121の光を各色画素の隔壁114内に導くように各画素に対応して形成される開口部117aを有する反射層117と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
複数の発光素子を備えた発光素子アレイ基板と、前記発光素子アレイ基板の上に配置される色変換構造と、前記発光素子アレイ基板と前記色変換構造を合着する接合部と、を有し、
前記色変換構造は、透明基板と、前記透明基板上に赤色画素、緑色画素、青色画素の各色画素の画素領域を区画する隔壁と、各色画素の前記画素領域内の少なくとも１つに形成され前記画素領域に入射した光を各色画素に対応する色に変換する色変換層と、前記色変換層の上に形成される光透過性樹脂層と、前記光透過性樹脂層の上に形成され、前記発光素子の光を前記各色画素の前記隔壁内に導くように各画素に対応して形成される開口部を有する反射層と、を含む、表示装置。
続きを表示（約 830 文字）【請求項２】

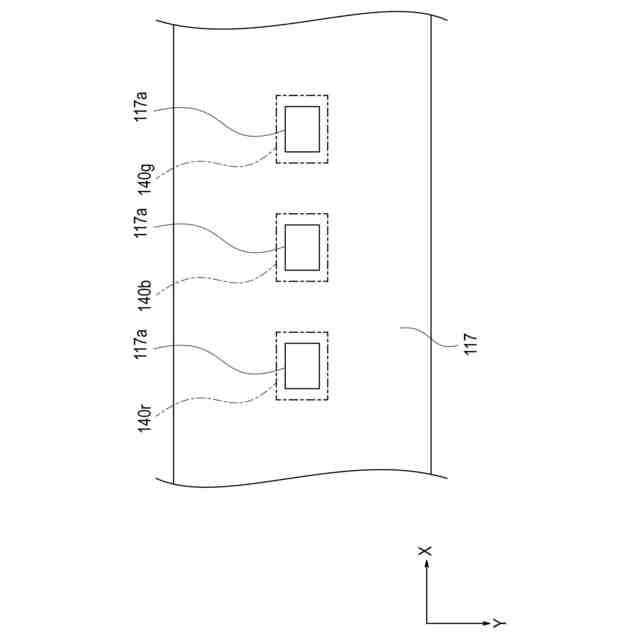

前記開口部は、平面視における前記発光素子の素子サイズ以上の開口サイズを有する、請求項１に記載の表示装置。
【請求項３】
前記反射層は、Ａｌ－Ａｌ合金、Ａｇ－Ａｇ合金、Ｃｕ－Ｃｕ合金、Ｐｄ－Ｐｄ合金、Ｒｈ、ＴｉＯ
２
混合樹脂、Ａｌ
２
Ｏ
３
混合樹脂の何れか１つを含む材料で構成される、請求項１に記載の表示装置。
【請求項４】
前記光透過性樹脂層は、透過率７０％以上１００％以下である、請求項１に記載の表示装置。
【請求項５】
前記青色画素に対応する前記画素領域内には、光拡散粒子が混合された光透過性樹脂が充填される、請求項１に記載の表示装置。
【請求項６】
前記隔壁の内周面は、Ａｌ－Ａｌ合金、Ａｇ－Ａｇ合金、Ｃｕ－Ｃｕ合金、Ｐｄ－Ｐｄ合金、Ｒｈ、ＴｉＯ
２
混合樹脂、Ａｌ
２
Ｏ
３
混合樹脂の何れか１つを含む材料で形成される反射部を有する、請求項１に記載の表示装置。
【請求項７】

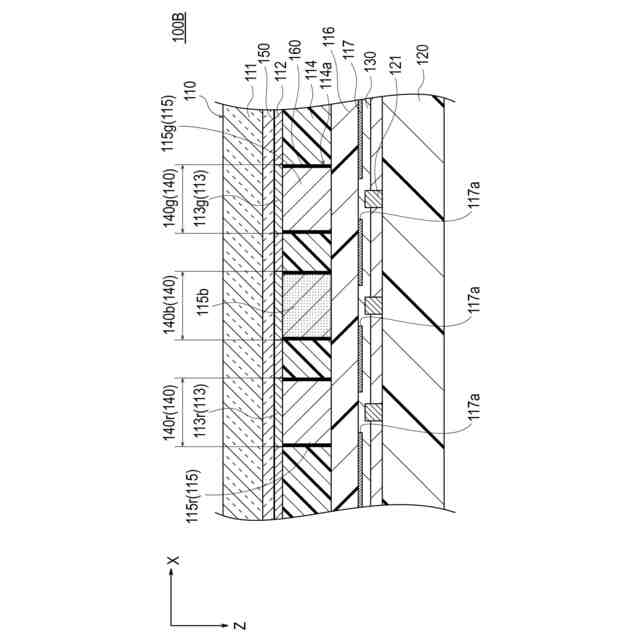

前記色変換層と前記透明基板間には、屈折率１．０以上１．３以下のオーバーコート層及び／又は空気層を含む光学的機能層が形成される、請求項１に記載の表示装置。
【請求項８】
前記反射層は、平面視において前記青色画素の前記画素領域と被らないように形成される、請求項１に記載の表示装置。
【請求項９】
前記色変換層の前記発光素子側の表面には、青色光を透過し、緑色光及び赤色光を反射する第１光学フィルタが形成される、請求項１に記載の表示装置。
【請求項１０】
前記色変換層の前記透明基板側の表面には、青色光を反射し、緑色光及び赤色光を透過する第２光学フィルタが形成される、請求項１に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
表示装置として、ＬＣＤ（ｌｉｑｕｉｄｃｒｙｓｔａｌｄｉｓｐｌａｙ）ディスプレイやＯＬＥＤ（ｏｒｇａｎｉｃｌｉｇｈｔｅｍｉｔｔｉｎｇｄｉｏｄｅ）ディスプレイ等が汎用されている中、近年では発光素子としてマイクロＬＥＤ（ｍｉｃｒｏ－ｌｉｇｈｔｅｍｉｔｔｉｎｇｄｉｏｄｅ）による表示装置が脚光を浴びている。マイクロＬＥＤによる表示装置は、応答速度が速く、焼き付けを起こさず、低電力で高輝度高精細の映像を映し出せる次世代の表示装置である。
【０００３】
従来、マイクロＬＥＤ表示装置の中には、マイクロＬＥＤから発せられた光の色を変換して外部へ射出させる構造を有するフルカラー表示装置がある。このようなフルカラー表示装置は、複数のマイクロＬＥＤを備えた発光素子アレイ基板と、色変換層を備えた色変換パネルとを合着して一体化した構造である。色変換層を通過した光の色は、例えば赤色、緑色、青色であり、各色の光が外部に射出されてフルカラー表示を実現している。
【０００４】
また、非特許文献１の表示装置は、青色のマイクロＬＥＤ上に蛍光体を有する色変換層を配置し、色変換層の下側面に反射構造を、上側面にダイクロックフィルタを配置した構成を有する。
【先行技術文献】
【非特許文献】
【０００５】
ＪｕｗｏｎＪｕｎｇ，Ｙｏｕｎｇ－ＪｏｏＫｉｍ、「ＥｎｈａｎｃｅｄＱｕａｎｔｕｍＤｏｔＣｏｎｖｅｒｓｉｏｎＬａｙｅｒＵｓｉｎｇＬｉｇｈｔＲｅｃｙｃｌｉｎｇＳｔｒｕｃｔｕｒｅｆｏｒＢｌｕｅ μ－ＬＥＤＤｉｓｐｌａｙ」、ＰＲＯＣＥＥＤＩＮＧＳＯＦＴＨＥＩＮＴＥＲＮＡＴＩＯＮＡＬＤＩＳＰＬＡＹＷＯＲＫＳＨＯＰＳ，ＶＯＬ．２９，２０２２、ｐ．２５５－２５８
【発明の概要】
【発明が解決しようとする課題】
【０００６】
非特許文献１に開示されるようなマイクロＬＥＤ等の自発光素子を実装したアレイ基板と色変換層とを合着させる自発光方式の表示装置は、発光素子から出射された光が色変換層を通過して外部に出射される。
【０００７】
しかし、表示装置は、発光素子から出射された光の一部は、色変換層の表面で反射した後方反射光により光損失が発生し得る。また、表示装置は、色変換層を通過して色変換された光の一部が発光素子側に発光するバックワード発光により光損失が発生し得る。
【０００８】
表示装置において、上記のような光損失を低減せることは、色変換層での発光効率や輝度向上につながると共に、消費電力の低減も可能なため、極めて重要な改善点である。しかし、非特許文献１の装置は、上記のような光損失に関する対策が不十分であり、改善の余地がある。
【０００９】
本発明は、上述の事情に鑑みてなされたものであり、具体的には、発光素子から出射した出射光や色変換層を通過した色変換光の光損失を低減して発光効率の向上並びに低電力化が実現可能な表示装置を提供することである。
【課題を解決するための手段】
【００１０】
上記課題は、以下（１）～（１３）の何れかの手段により達成される。
（【００１１】以降は省略されています）
