公開番号2025059748
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170036
出願日2023-09-29

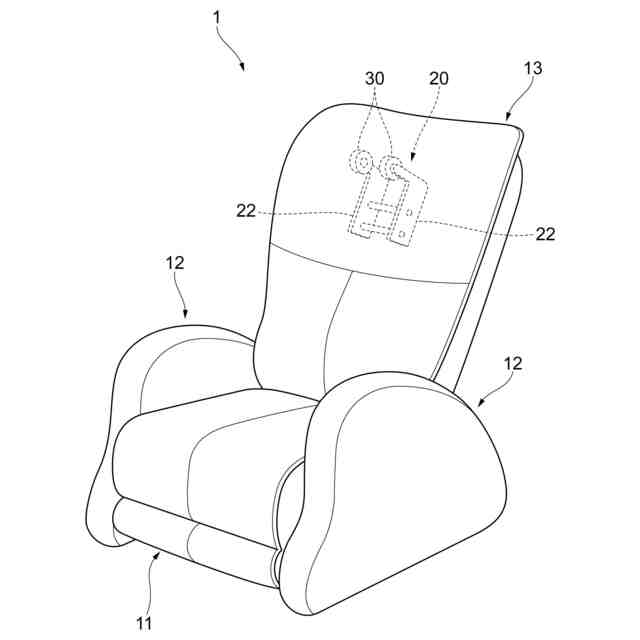

発明の名称もみ玉及びマッサージ装置
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人個人
主分類A61H 7/00 20060101AFI20250403BHJP(医学または獣医学;衛生学)
要約【課題】もみ玉表面部を均一な温度で加熱し、かつ、方向によらずもみ玉が人体に当たる際の圧力を調整する。
【解決手段】マッサージ装置に用いられるもみ玉であって、高熱伝導材からなる表面部と、マッサージ装置によって駆動されるアームに固定され、もみ玉を支持する支持軸と、表面部を加熱するための熱源と、表面部と支持軸との間に配置され、熱源の熱を伝える伝熱部と、表面部を伝熱部に対して回転自在とする摺動部と、伝熱部から支持軸を経由してアームに至るまでの伝熱経路上に配置された弾性体とを備える、もみ玉。

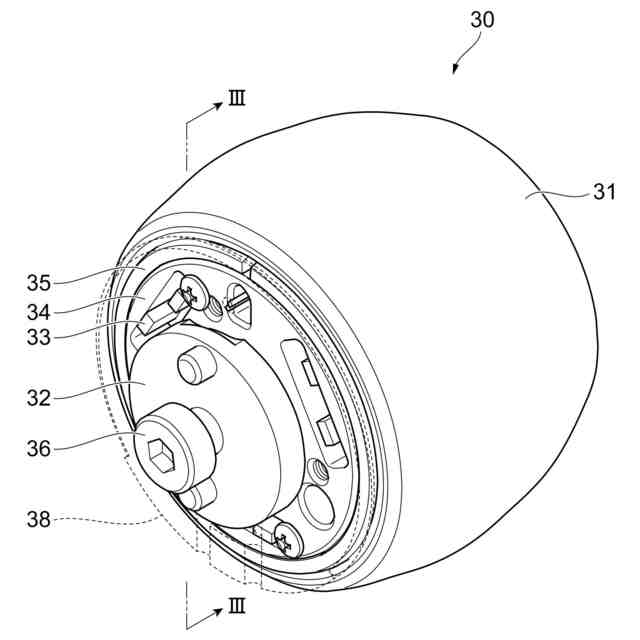

【選択図】図3
特許請求の範囲【請求項１】
マッサージ装置に用いられるもみ玉であって、
高熱伝導材からなる表面部と、
前記マッサージ装置によって駆動されるアームに固定され、前記もみ玉を支持する支持軸と、
前記表面部を加熱するための熱源と、
前記表面部と前記支持軸との間に配置され、前記熱源の熱を伝える伝熱部と、
前記表面部を前記伝熱部に対して回転自在とする摺動部と、
前記伝熱部から前記支持軸を経由して前記アームに至るまでの伝熱経路上に配置された弾性体と
を備える、もみ玉。
続きを表示（約 750 文字）【請求項２】
前記弾性体は、前記伝熱部と前記支持軸との間に配置されている、請求項１に記載のもみ玉。
【請求項３】
前記弾性体は、前記支持軸の全範囲を覆うように配置されている、請求項２に記載のもみ玉。
【請求項４】

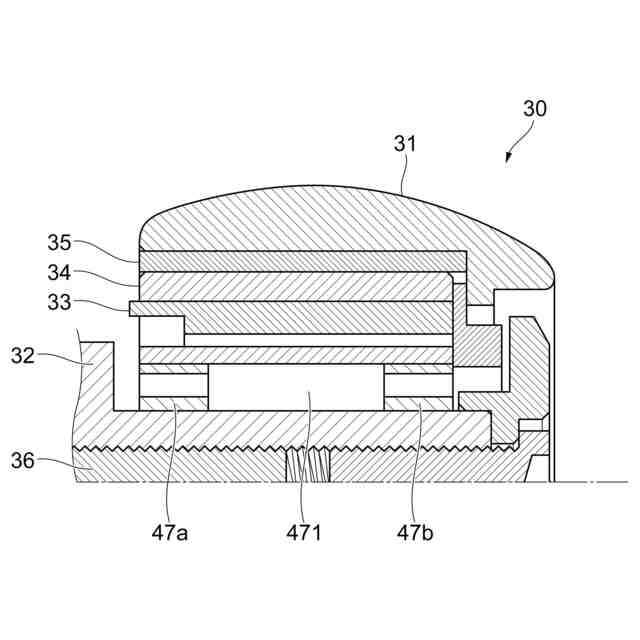

前記弾性体は、前記支持軸の第１の範囲及び当該第１の範囲から離れた第２の範囲を覆うように配置されている、請求項２に記載のもみ玉。
【請求項５】
前記弾性体は、ゴム弾性を有する物質からなる、請求項２に記載のもみ玉。
【請求項６】
前記弾性体は、複数の金属ばねからなる、請求項２に記載のもみ玉。
【請求項７】

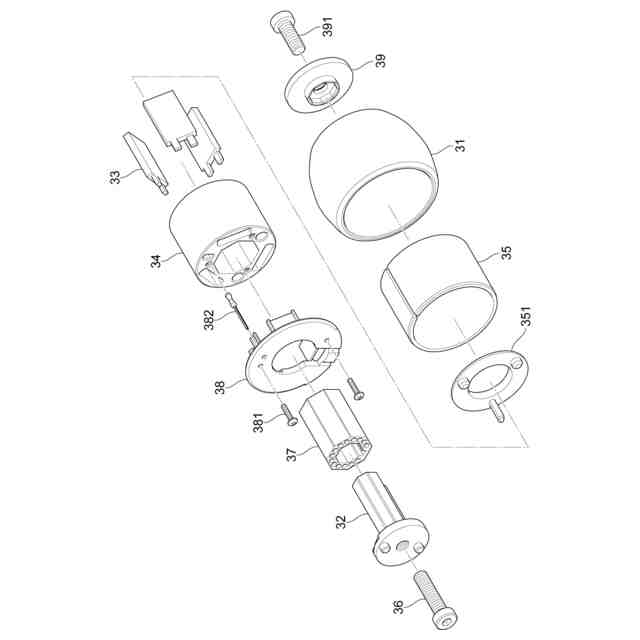

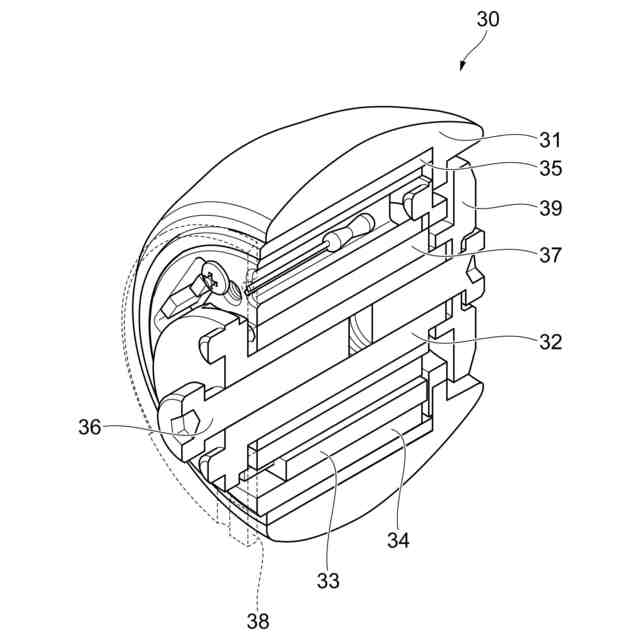

前記表面部、前記摺動部、前記伝熱部、及び前記弾性体は、前記支持軸を中心として同心円状に配置されている、請求項２に記載のもみ玉。
【請求項８】
前記支持軸は、第１の端部で前記アームの第１の先端部に固定され、当該第１の端部とは反対側の第２の端部で前記アームの第２の先端部に固定され、
前記弾性体は、前記支持軸の前記第１の端部と前記アームの前記第１の先端部との間、及び、前記支持軸の前記第２の端部と前記アームの前記第２の先端部との間に配置されている、請求項１に記載のもみ玉。
【請求項９】
前記摺動部は、前記表面部と前記伝熱部との間の全範囲に配置されている、請求項１に記載のもみ玉。
【請求項１０】
前記摺動部は、前記表面部と前記伝熱部との間の一部範囲に配置され、
前記伝熱部は、前記表面部と前記伝熱部との間の前記摺動部が配置されていない範囲に入り込む凸部を有する、請求項１に記載のもみ玉。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、もみ玉及びマッサージ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、施療子が、マッサージ機構のアームと接続されるとともにＰＴＣヒータを収容して使用者にＰＴＣヒータからの熱を伝達可能な第１及び第２ケース部材と、使用者の身体を押圧する揉み玉とを備え、アームと揉み玉との間にＰＴＣヒータを収容した第１及び第２ケース部材が設けられて構成されるマッサージ機が記載されている。
特許文献２には、胴体、胴体の上部に位置する第１支持プレート、第１支持プレートの上部に位置する第２支持プレート、第１支持プレートの下部と結合されて胴体に対して上下方向で第１支持プレートを移動させる昇下降駆動部、および第２支持プレートに結合される陶磁部材を含む温熱陶磁モジュールと、第２支持プレートの下面に備えられて使用者の体圧を感知する重量感知センサと、温熱陶磁モジュールのマッサージモードの設定および遂行を制御するものの、既設定された目標強度に基づいて陶磁部材によって使用者に同一圧力を提供するように重量感知センサによって感知された使用者の体圧に応じて昇下降駆動部の駆動高さを制御する制御部とを含む温熱治療器が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－７８６７０号公報
特表２０２０－５１２８７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
もみ玉表面部をゴム等の弾性体とし、もみ玉内部又はもみ玉とアームとの間に圧力を緩衝するための弾性体を設けない構成が考えられる。しかしながら、このような構成では、もみ玉表面部を均一な温度で加熱し、かつ、もみ玉が人体に当たる際の圧力を調整する、ということはできない。
【０００５】
本発明の目的は、もみ玉表面部を均一な温度で加熱し、かつ、方向によらずもみ玉が人体に当たる際の圧力を調整することにある。
【課題を解決するための手段】
【０００６】
かかる目的のもと、本発明は、マッサージ装置に用いられるもみ玉であって、高熱伝導材からなる表面部と、マッサージ装置によって駆動されるアームに固定され、もみ玉を支持する支持軸と、表面部を加熱するための熱源と、表面部と支持軸との間に配置され、熱源の熱を伝える伝熱部と、表面部を伝熱部に対して回転自在とする摺動部と、伝熱部から支持軸を経由してアームに至るまでの伝熱経路上に配置された弾性体とを備える、もみ玉を提供する。
【０００７】

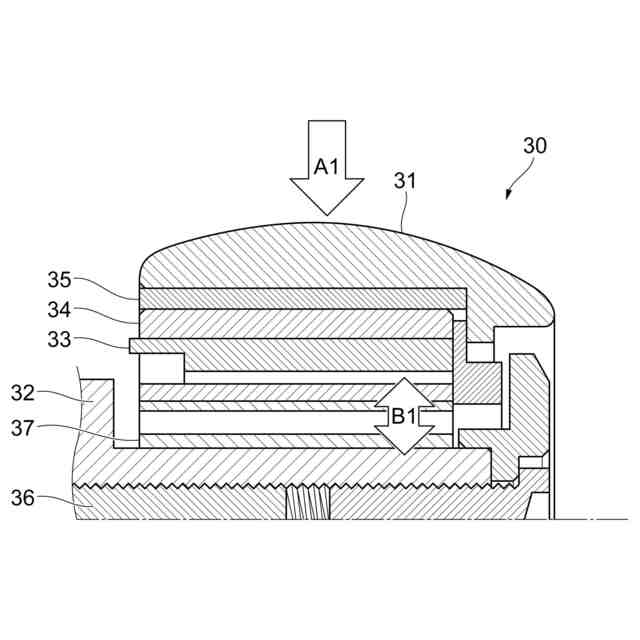

弾性体は、伝熱部と支持軸との間に配置されている、ものであってよい。その場合、弾性体は、支持軸の全範囲を覆うように配置されている、ものであってもよいし、支持軸の第１の範囲及び第１の範囲から離れた第２の範囲を覆うように配置されている、ものであってもよい。また、弾性体は、ゴム弾性を有する物質からなる、ものであってもよいし、複数の金属ばねからなる、ものであってもよい。更に、表面部、摺動部、伝熱部、及び弾性体は、支持軸を中心として同心円状に配置されている、ものであってよい。
【０００８】
支持軸は、第１の端部でアームの第１の先端部に固定され、第１の端部とは反対側の第２の端部でアームの第２の先端部に固定され、弾性体は、支持軸の第１の端部とアームの第１の先端部との間、及び、支持軸の第２の端部とアームの第２の先端部との間に配置されている、ものであってよい。
【０００９】

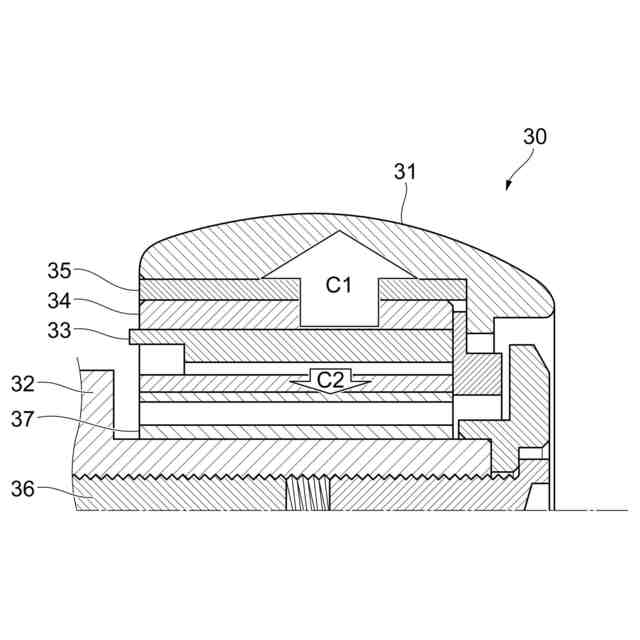

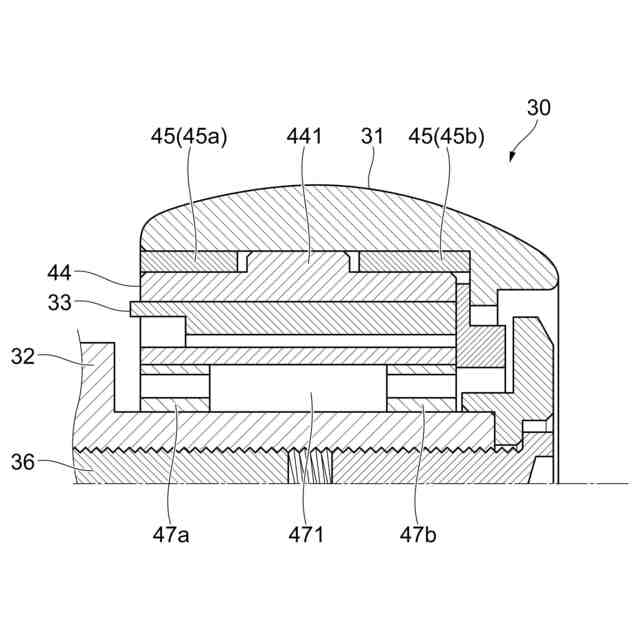

摺動部は、表面部と伝熱部との間の全範囲に配置されている、ものであってもよい。或いは、摺動部は、表面部と伝熱部との間の一部範囲に配置され、伝熱部は、表面部と伝熱部との間の摺動部が配置されていない範囲に入り込む凸部を有する、ものであってもよい。
【００１０】
摺動部は、表面部と伝熱部との間に配置された摺動部材であってもよいし、表面部の内周面及び伝熱部の外周面の少なくとも何れか一方に形成された溶射被膜であってもよい。
（【００１１】以降は省略されています）
