発明の名称便器
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類A47K 11/04 20060101AFI20250331BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】便座の持ち上げが行いやすいうえ、清潔感の向上を図ることができる便器を提供する。
【解決手段】便器1は、排泄物を受ける部分を内側に有する便器本体2と、便器本体2の上に設置される便座3と、便座3を覆うことができる便蓋4と、を備える。便器本体2は、便座3の前端部の下面に向けて開放され、かつ前方に向けて開放された凹段部S5を有する。便蓋4は、便座3の上面を覆う天壁部43と、便座3の前面を覆う前壁部440と、凹段部S5を覆うように前壁部440から突出した突出部45と、を有する。
【選択図】図12
特許請求の範囲【請求項１】
排泄物を受ける部分を内側に有する便器本体と、
前記便器本体の上に設置される便座と、
前記便座を覆うことができる便蓋と、を備え、
前記便器本体は、前記便座の前端部の下面に向けて開放され、かつ前方に向けて開放された凹段部を有し、
前記便蓋は、前記便座の上面を覆う天壁部と、前記便座の前面を覆う前壁部と、前記凹段部を覆うように前記前壁部から突出した突出部と、を有する、
便器。
続きを表示（約 370 文字）【請求項２】
前記便蓋の前記天壁部には、下方に凹んだ凹部と、凹部の上端開口部の縁から前記上端開口部の中心に向けて突出したフランジ部とが設けられている、
請求項１に記載の便器。
【請求項３】
前記フランジ部は、平面視において後方に向けて開口したＵ字状に設けられている、
請求項２に記載の便器。
【請求項４】
前記便蓋は、折り畳み可能であり、回転可能に連結された前パーツと後パーツとで構成され、
前記前パーツの前記天壁部の後端部に、前記凹部とＵ字状の前記フランジ部のそれぞれが、後方に向けて開放されるように設けられている、
請求項３に記載の便器。
【請求項５】
前記便蓋は、平面視矩形状である、
請求項１から４のいずれか一項に記載の便器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、便器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、汚物受け用のバケツと、バケツが着脱可能に装着されるトレイと、バケツ及びトレイが収納されるトイレ本体と、トイレ本体に装着される便座と、トイレ本体に装着される座面シートと、備えるポータブルトイレが記載されている。
【０００３】
このポータブルトイレでは、トレイの上に便座が載った状態において、便座の前端部の下方には、前方に向けて開放された凹段部が形成されている。そのため、この便器では、凹段部に指を入れることで、便座の下面の前端部に指を引っ掛けて、便座を簡単に持ち上げることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－２０１５８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載のポータブルトイレでは、座面シートは、便座の上面のみを覆うように構成されており、便座の前面と下面の前端部とは、露出しており、清潔感の面で改善の余地があった。
【０００６】
上記事情に鑑みて、本開示は、便座の持ち上げが行いやすいうえ、清潔感の向上を図ることができる便器を提供することを、目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る一態様の便器は、排泄物を受ける部分を内側に有する便器本体と、前記便器本体の上に設置される便座と、前記便座を覆うことができる便蓋と、を備える。前記便器本体は、前記便座の前端部の下面に向けて開放され、かつ前方に向けて開放された凹段部を有する。前記便蓋は、前記便座の上面を覆う天壁部と、前記便座の前面を覆う前壁部と、前記凹段部を覆うように前記前壁部から突出した突出部と、を有する。
【発明の効果】
【０００８】
本開示に係る一態様の便器では、便座の持ち上げが行いやすいうえ、清潔感の向上を図ることができる。
【図面の簡単な説明】
【０００９】
図１は、本開示に係る一実施形態の便器を示す斜視図である。
図２は、同上の便器の便座、便蓋、及び前側の蓋を開いた状態を示す斜視図である。
図３は、同上の便器に、使用者の排泄物を受ける袋を取り付けた状態を示す斜視図である。
図４は、同上の便器が便器用手すりに固定された設置状態の一例を示す斜視図である。

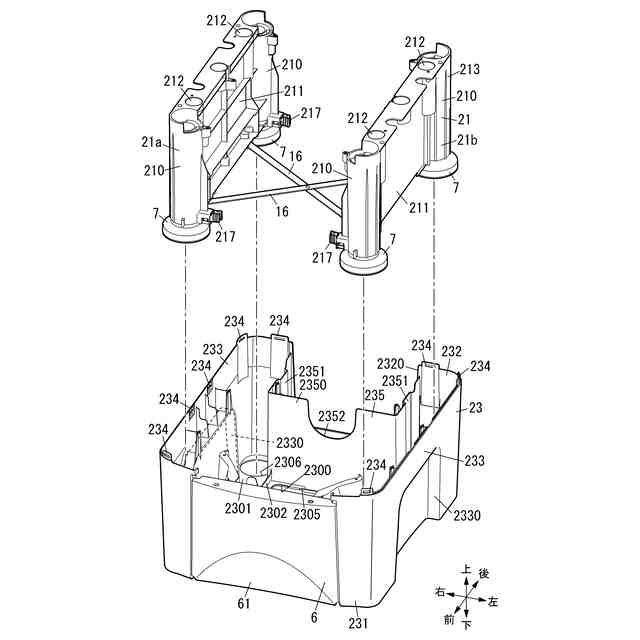

図５は、同上の便器が備える便器本体の一部を示す分解斜視図である。
図６は、同上の便器本体の残りの部分を示す分解斜視図である。

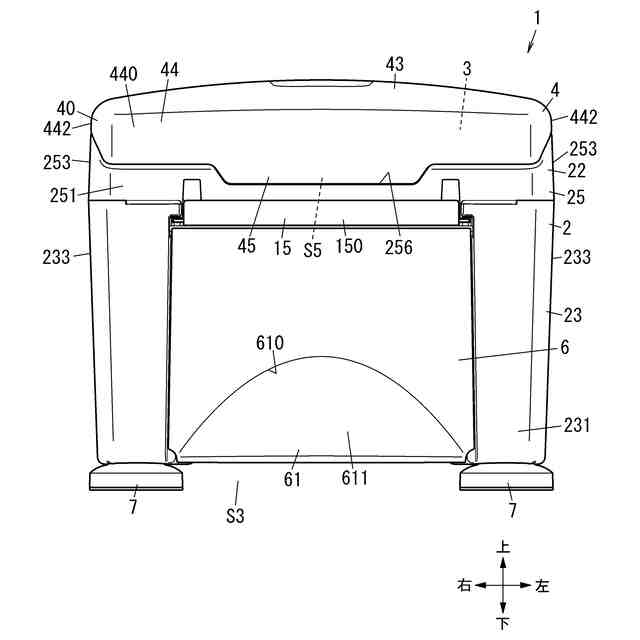

図７は、同上の便器を示す正面図である。
図８は、同上の便器を示す右の側面図である。
図９は、同上の便器を示す背面図である。
図１０は、同上の便器を示す平面図である。
図１１は、同上の便器を示す底面図である。
図１２は、図１０のＡ－Ａ線における断面図である。
図１３は、同上の便器本体の下パーツを下側から示す斜視図である。
図１４は、同上の便器本体が有するフレーム部の脚取付部を示す断面図である。
図１５は、同上の脚取付部と脚を示す分解斜視図である。
図１６は、同上の便器と便器用手すりの設置状態を示す背面図である。
図１７は、同上の便器と便器用手すりとを固定する固定部材を示す斜視図である。
図１８Ａは、同上の固定部材を示す平面図であり、図１８Ｂは、同上の固定部材を示す底面図であり、図１８Ｃは、同上の固定部材を示す側面図である。
図１９は、同上の固定部材の変形例１を示す底面図である。
図２０Ａは、同上の固定部材の変形例２を示す平面図であり、図２０Ｂは、同上の変形例２を示す側面図であり、図２０Ｃは、同上の変形例２を示す背面図である。
図２１Ａは、同上の固定部材の変形例３を示す平面図であり、図２１Ｂは、同上の変形例３を示す側面図であり、図２１Ｃは、同上の変形例３を示す背面図である。
図２２は、同上の便器の袋取付部を示す斜視図であり、便器本体の内パーツ、便座、及び便蓋の図示を省略した図である。
図２３は、同上の便器の袋取付部を示す他の斜視図である。
図２４Ａは、同上の便器が備える受け皿を示す斜視図であり、図２４Ｂは、同上の受け皿を示す側面図であり、図２４Ｃは、同上の受け皿を示す正面図である。
図２５は、同上の便器用手すりを単独で示す斜視図である。
図２６は、同上の便器の他例を示す斜視図である。
【発明を実施するための形態】
【００１０】
（一実施形態）
１．概要
図１、図２及び図１２に示す一実施形態の便器１は、排泄物を受ける部分を内側に有する便器本体２と、便器本体２の上に設置される便座３と、便座３を覆うことができる便蓋４と、を備える。便器本体２は、便座３の前端部の下面に向けて開放され、かつ前方に向けて開放された凹段部Ｓ５（図１２参照）を有する。便蓋４は、便座３の上面を覆う天壁部４３と、便座３の前面を覆う前壁部４４０と、凹段部Ｓ５を覆うように前壁部４４０から突出した突出部４５と、を有する。
