公開番号2024125044
公報種別公開特許公報(A)
公開日2024-09-13
出願番号2023033112
出願日2023-03-03
発明の名称棚板支持具
出願人個人
代理人個人
主分類A47B 96/06 20060101AFI20240906BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】横孔タイプの棚柱を用いて棚板を支持する場合であっても、対向する2つの壁面および4本の棚柱を必要としない、棚板支持具を提供する。

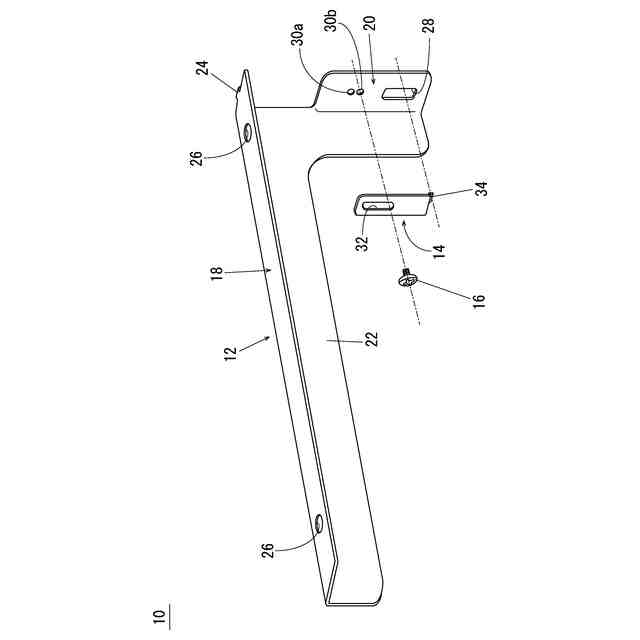

【解決手段】棚板支持具10は、支持具本体12と固定部材14と締結部材16とを含む。支持具本体12は、第1爪部24を有する短冊状の支持部18と、第1貫通孔28および締結孔30a,30bを有しかつ棚柱1a,1bの表面にあてがわれる添え部20とを含む。固定部材14は、第2貫通孔32および第2爪部34を有し、添え部20を棚柱1a,1bに固定するために用いられる。締結部材16は、棚柱1aまたは1bと固定部材14との間に添え部20が挟まれ第1横孔3aに第1爪部24が挿入されかつ第1貫通孔28および第2横孔3bに第2爪部34が挿入された状態で、固定部材14と添え部20とを結合するために第2貫通孔32と締結孔30aまたは30bとに挿入される。
【選択図】図5
特許請求の範囲【請求項１】
壁面に上下方向に延びるように設けられる棚柱に取り付けられかつ棚板を支持する棚板支持具であって、
前記棚柱は、長手方向に所定間隔をあけて形成される複数の横孔を有し、
前記複数の横孔は、第１横孔と前記第１横孔より下方に位置する第２横孔とを含み、
当該棚板支持具は、
前記第１横孔に挿入可能な第１爪部を有しかつ前記棚板を下方から支持するために前記棚柱に対して突出可能な短冊状の支持部と、前記第２横孔に対応する第１貫通孔および締結用の締結孔を有しかつ前記棚柱の表面にあてがわれる添え部とを含む支持具本体、
前記締結孔に対応する第２貫通孔および前記第１貫通孔と前記第２横孔とに挿入可能な第２爪部を有しかつ前記添え部を前記棚柱に固定するための固定部材、ならびに
前記棚柱と前記固定部材との間に前記添え部が挟まれ前記第１横孔に前記第１爪部が挿入されかつ前記第１貫通孔および前記第２横孔に前記第２爪部が挿入された状態で、前記固定部材と前記添え部とを結合するために前記第２貫通孔と前記締結孔とに挿入される締結部材を備える、棚板支持具。
続きを表示（約 310 文字）【請求項２】
前記複数の横孔の前記所定間隔が異なる複数種類の前記棚柱に当該棚板支持具が適用可能となるように、前記第１貫通孔は前記複数種類の前記棚柱の前記第２横孔に対応可能に長孔状に形成され、かつ前記第２貫通孔は前記添え部の前記締結孔に対応可能に長孔状に形成される、請求項１に記載の棚板支持具。
【請求項３】
前記複数の横孔は、前記第１横孔と前記第２横孔との間に設けられる第３横孔をさらに含み、
前記締結部材は、前記第２貫通孔と前記締結孔と前記第３横孔とに挿入可能な長さに構成され、
前記締結孔は、前記複数種類の前記棚柱の前記第３横孔に対応可能に複数形成される、請求項２に記載の棚板支持具。

発明の詳細な説明【技術分野】
【０００１】
この発明は棚板支持具に関し、より特定的には、横孔タイプの棚柱に取り付けられる棚板支持具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
この種の従来技術の一例として、特許文献１に棚板支持装置が開示されている。特許文献１の図７を参照して、この棚板支持装置は、棚柱と棚受けとで構成される。
【０００３】
棚柱には、横長の矩形状取付孔が上下方向へ一定間隔開いて多数開設されている。棚受けは、棚柱の幅と略同様な幅を有する矩形板の長さ略中央部を内向きに屈曲させたもので、水平状の棚載せ板部と斜傾状の支承板部とからなる。この水平状の棚載せ板部および斜傾状の支承板部の先端部には、上向きに屈曲させた引掛け片が突設されている。各引掛け片は、棚柱の取付孔幅より幅狭の板状に形成されている。
【０００４】
この棚板支持装置では、壁面に棚柱が固定される。そして、所望の棚板高さに対応する取付孔が選択され、この取付孔に水平状の棚載せ板部の引掛け片が挿入された後、下方の対応する取付孔に支承板部の引掛け片が挿入されて、棚受けが取り付けられる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－１６０８５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述した棚板支持装置では、対向する２つの壁面のそれぞれに、２本の棚柱が間隔をあけて上下方向に延びるように取り付けられ、各棚柱に棚受けが取り付けられる。そして、棚板の四隅近傍を棚受けによって下方から支持することによって、棚板が支持される。このように、特許文献１に開示された横孔タイプの棚板支持装置を用いて棚板を支持するためには、対向する２つの壁面および４本の棚柱が必要となる。
【０００７】
それゆえに、この発明の主たる目的は、横孔タイプの棚柱を用いて棚板を支持する場合であっても、対向する２つの壁面および４本の棚柱を必要としない、棚板支持具を提供することである。
【課題を解決するための手段】
【０００８】
上述の目的を達成するために、壁面に上下方向に延びるように設けられる棚柱に取り付けられかつ棚板を支持する棚板支持具であって、棚柱は、長手方向に所定間隔をあけて形成される複数の横孔を有し、複数の横孔は、第１横孔と第１横孔より下方に位置する第２横孔とを含み、当該棚板支持具は、第１横孔に挿入可能な第１爪部を有しかつ棚板を下方から支持するために棚柱に対して突出可能な短冊状の支持部と、第２横孔に対応する第１貫通孔および締結用の締結孔を有しかつ棚柱の表面にあてがわれる添え部とを含む支持具本体、締結孔に対応する第２貫通孔および第１貫通孔と第２横孔とに挿入可能な第２爪部を有しかつ添え部を棚柱に固定するための固定部材、ならびに棚柱と固定部材との間に添え部が挟まれ第１横孔に第１爪部が挿入されかつ第１貫通孔および第２横孔に第２爪部が挿入された状態で、固定部材と添え部とを結合するために第２貫通孔と締結孔とに挿入される締結部材を備える、棚板支持具が提供される。
【０００９】

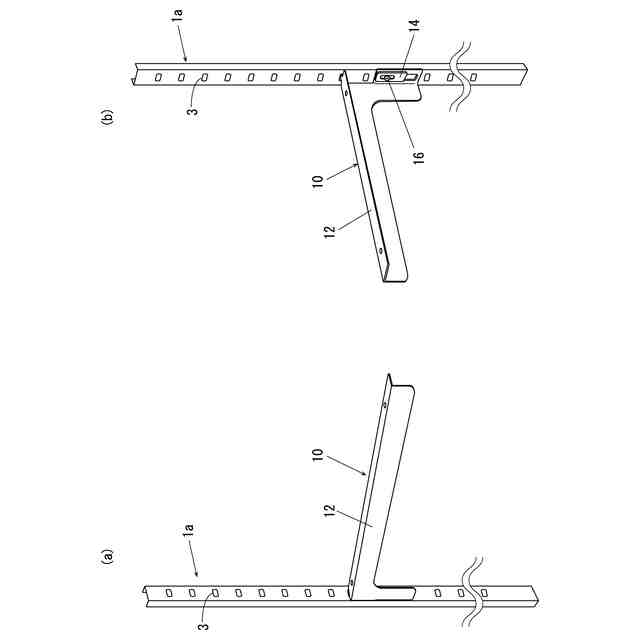

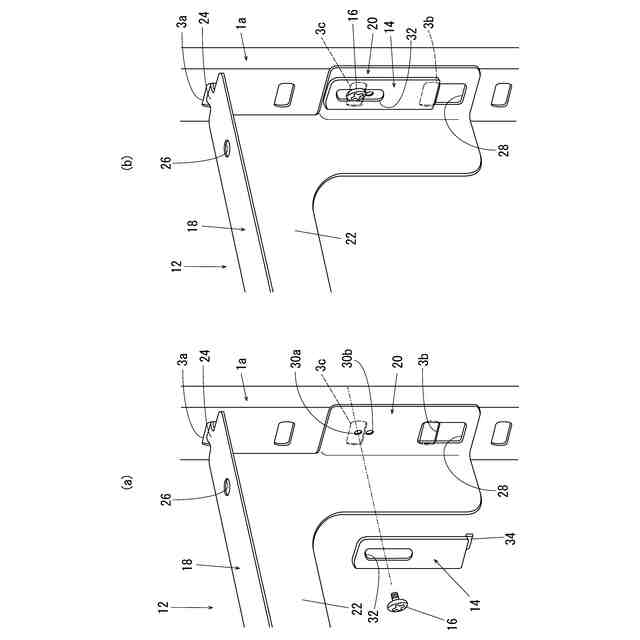

この発明に係る棚板支持具は、典型的には、１つの壁面に設けられた２本の棚柱のそれぞれに取り付けられる。２本の棚柱はそれぞれ、複数の横孔を有する。２本の棚柱は、互いに横方向に間隔をあけてかつ上下方向に延びるように壁面に設けられる。まず、支持具本体の支持部の第１爪部が棚柱の第１横孔に挿入されて支持部が棚柱に係合され、添え部の第１貫通孔が棚柱の第２横孔に対応するように添え部が棚柱の表面に位置決めされる。このとき、支持部は、棚柱から突出する。ついで、棚柱と固定部材との間に添え部を挟むように添え部上に固定部材が配置され、固定部材の第２爪部が第１貫通孔を挿通して第２横孔に挿入され固定部材が棚柱に係合される。このとき、第２貫通孔が添え部の締結孔に対応するように固定部材が位置決めされる。そして、締結部材が第２貫通孔を挿通して締結孔に挿入され、固定部材と添え部とが結合される。これにより、棚板支持具が棚柱に取り付けられる。このようにして、１つの壁面に設けられた各棚柱に棚板支持具が取り付けられ、２つの棚板支持具によって棚板の両端部が下方から支持される。したがって、この発明に係る棚板支持具によれば、横孔タイプの棚柱を用いて棚板を支持する場合であっても、対向する２つの壁面および４本の棚柱を必要とせず、棚板を支持することができる。
【００１０】

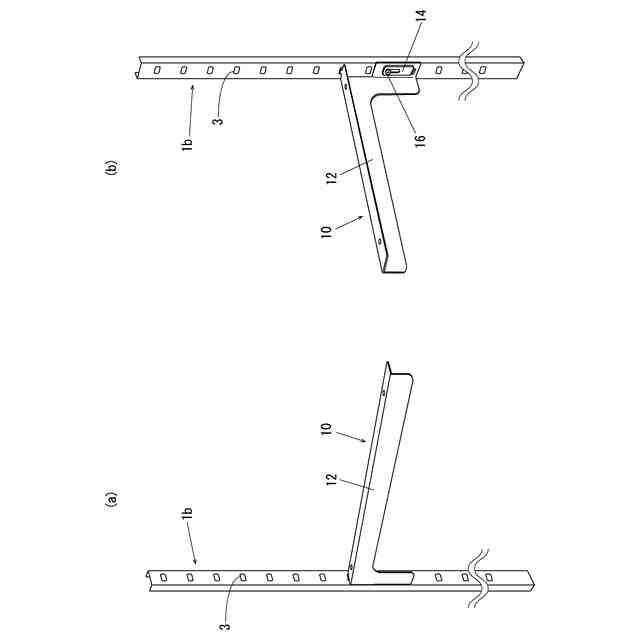

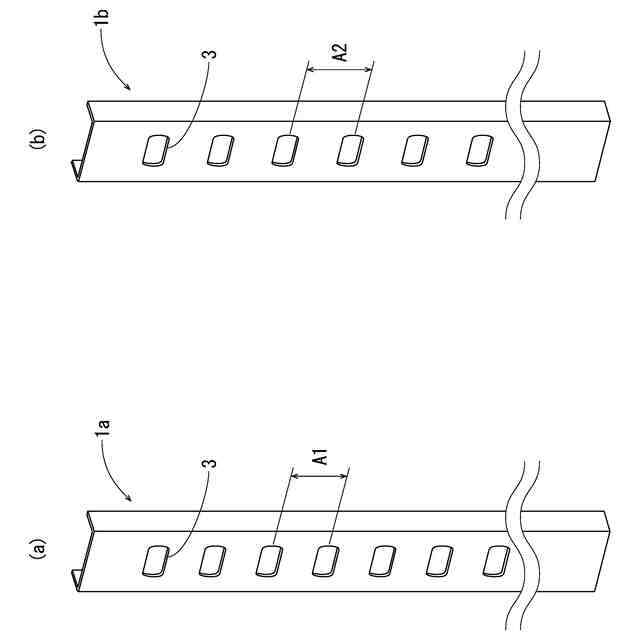

好ましくは、複数の横孔の所定間隔が異なる複数種類の棚柱に当該棚板支持具が適用可能となるように、第１貫通孔は複数種類の棚柱の第２横孔に対応可能に長孔状に形成され、かつ第２貫通孔は添え部の締結孔に対応可能に長孔状に形成される。この場合、添え部の第１貫通孔および固定部材の第２貫通孔がそれぞれ長孔状に形成されることによって、複数の横孔の所定間隔が異なる複数種類の棚柱のいずれを用いる場合であっても、第１貫通孔を第２横孔に対応するように位置決めでき、第２爪部を第１貫通孔に挿通して第２横孔に挿入できるとともに、第２貫通孔を添え部の締結孔に対応するように位置決めできる。したがって、複数の横孔の所定間隔が異なる複数種類の棚柱に棚板支持具を適用できる。
（【００１１】以降は省略されています）
