公開番号2025054596
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163720
出願日2023-09-26
発明の名称現像器及び画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人個人,個人
主分類G03G 15/08 20060101AFI20250331BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】端部の全周にわたって磁石及び磁性板を配置するために構成部品の変更を行う場合に比べ、トナー漏れを防止するためのコスト上昇を抑制する。
【解決手段】トナーおよびキャリアを含む現像剤を吸着する領域である吸着領域が端部を除いて設定され、静電潜像を形成する像保持体に供給される現像剤を吸着領域にて保持する現像剤保持体334と、現像剤保持体334の端部にて周方向Sにおける第1範囲50bを除く第2範囲50aに位置する磁性板51、52と、組み合わせることで、第1範囲50aに対応する周方向Sの着磁パターン60を形成する磁石と、を備える現像器である。
【選択図】図6
特許請求の範囲【請求項１】
トナーおよびキャリアを含む現像剤を吸着する領域である吸着領域が端部を除いて設定され、静電潜像を形成する像保持体に供給される当該現像剤を当該吸着領域にて保持する現像剤保持体と、
前記現像剤保持体の前記端部にて周方向における第１範囲を除く第２範囲に位置する磁性板と、
組み合わせることで、前記第１範囲に対応する前記周方向の着磁パターンを形成する磁石と、
を備える現像器。
続きを表示（約 1,000 文字）【請求項２】
前記着磁パターンは、前記周方向において複数回変わるものである、
ことを特徴とする請求項１に記載の現像器。
【請求項３】
前記第１範囲における前記着磁パターンの少なくとも一部は、前記現像剤保持体の周方向に磁石の磁極を配列することで形成される、
ことを特徴とする請求項２に記載の現像器。
【請求項４】
前記第２範囲における前記着磁パターンの少なくとも一部は、前記現像剤保持体の軸方向に磁石の磁極を配列することで形成される、
ことを特徴とする請求項２に記載の現像器。
【請求項５】
前記磁石の磁極を前記軸方向に配列する当該磁石を、前記現像剤保持体の周方向の最上流と最下流に配列すると共に前記磁性板寄りに配列する、
ことを特徴とする請求項４に記載の現像器。
【請求項６】
前記第１範囲における前記着磁パターンを形成する磁石と前記第２範囲における前記着磁パターンを形成する磁石とが互いに接する、
ことを特徴とする請求項２に記載の現像器。
【請求項７】
前記第１範囲における前記着磁パターンの少なくとも一部は、前記周方向に磁石の磁極を配列する第１周方向配列により形成され、
前記第２範囲における前記着磁パターンの少なくとも一部は、前記周方向に磁石の磁極を配列する第２周方向配列であって、前記第１周方向配列の磁石とは軸方向の位置が異なる第２周方向配列により形成される、
ことを特徴とする請求項２に記載の現像器。
【請求項８】
前記第１範囲における前記着磁パターンの少なくとも一部は、第１方向に磁石の磁極を配列することにより形成され、
前記第２範囲における前記着磁パターンの少なくとも一部は、前記第１方向とは異なる第２方向に磁石の磁極を配列することにより形成される、
ことを特徴とする請求項２に記載の現像器。
【請求項９】
前記第１方向は、前記現像剤保持体の前記周方向であり、
前記第２方向は、前記現像剤保持体の軸方向である、
ことを特徴とする請求項８に記載の現像器。
【請求項１０】
前記第１方向は、前記現像剤保持体の前記周方向であり、
前記第２方向は、前記周方向及び前記現像剤保持体の軸方向と交差する方向である、
ことを特徴とする請求項８に記載の現像器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、現像器及び画像形成装置に関するものである。
続きを表示（約 5,000 文字）【背景技術】
【０００２】
例えば、特許文献１には、現像剤が充填された現像剤容器と、磁石を内蔵するとともに、現像剤容器の開口部に回転自在に取り付けられ、感光体上に形成された静電潜像に現像剤を搬送する現像スリーブと、内周面にＮＳ極が多磁極に着磁されるとともに、現像スリーブの外周面と所定の距離隔てた状態で現像スリーブの両端部に配設された磁気シール部材とを有する現像装置において、内周面に多磁極に着磁されたＮＳ極が、現像スリーブの長手方向に対して斜めに着磁されていることを特徴とする現像装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３５４８５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、トナーおよびキャリアを含む現像剤を吸着する領域である吸着領域が磁石の内部配置により設定され静電潜像を形成する像保持体に供給される現像剤を吸着領域にて保持する現像剤保持体において、磁石が内部配置されていない端部でのトナー漏れにより現像器内外が汚染されてしまう。かかるトナー漏れを防止するために、現像剤保持体の端部に磁石及び磁性板を追加配置する構成が考えられる。しかしながら、端部の構成によっては端部の全周にわたって磁石と磁性板の少なくともいずれか一方を追加配置することが困難な場合があり、かかる場合には、構成部品の変更等を行う必要がある。
本発明の目的は、端部の全周にわたって磁石及び磁性板を配置するために構成部品の変更を行う場合に比べ、トナー漏れを防止するためのコスト上昇を抑制することにある。
【課題を解決するための手段】
【０００５】
請求項１に記載の発明は、トナーおよびキャリアを含む現像剤を吸着する領域である吸着領域が端部を除いて設定され、静電潜像を形成する像保持体に供給される当該現像剤を当該吸着領域にて保持する現像剤保持体と、前記現像剤保持体の前記端部にて周方向における第１範囲を除く第２範囲に位置する磁性板と、組み合わせることで、前記第１範囲に対応する前記周方向の着磁パターンを形成する磁石と、を備える現像器である。
請求項２に記載の発明は、前記着磁パターンは、前記周方向において複数回変わるものである、ことを特徴とする請求項１に記載の現像器である。
請求項３に記載の発明は、前記第１範囲における前記着磁パターンの少なくとも一部は、前記現像剤保持体の周方向に磁石の磁極を配列することで形成される、ことを特徴とする請求項２に記載の現像器である。
請求項４に記載の発明は、前記第２範囲における前記着磁パターンの少なくとも一部は、前記現像剤保持体の軸方向に磁石の磁極を配列することで形成される、ことを特徴とする請求項２に記載の現像器である。
請求項５に記載の発明は、前記磁石の磁極を前記軸方向に配列する当該磁石を、前記現像剤保持体の周方向の最上流と最下流に配列すると共に前記磁性板寄りに配列する、ことを特徴とする請求項４に記載の現像器である。
請求項６に記載の発明は、前記第１範囲における前記着磁パターンを形成する磁石と前記第２範囲における前記着磁パターンを形成する磁石とが互いに接する、ことを特徴とする請求項２に記載の現像器である。
請求項７に記載の発明は、前記第１範囲における前記着磁パターンの少なくとも一部は、前記周方向に磁石の磁極を配列する第１周方向配列により形成され、前記第２範囲における前記着磁パターンの少なくとも一部は、前記周方向に磁石の磁極を配列する第２周方向配列であって、前記第１周方向配列の磁石とは軸方向の位置が異なる第２周方向配列により形成される、ことを特徴とする請求項２に記載の現像器である。
請求項８に記載の発明は、前記第１範囲における前記着磁パターンの少なくとも一部は、第１方向に磁石の磁極を配列することにより形成され、前記第２範囲における前記着磁パターンの少なくとも一部は、前記第１方向とは異なる第２方向に磁石の磁極を配列することにより形成される、ことを特徴とする請求項２に記載の現像器である。
請求項９に記載の発明は、前記第１方向は、前記現像剤保持体の前記周方向であり、前記第２方向は、前記現像剤保持体の軸方向である、ことを特徴とする請求項８に記載の現像器である。
請求項１０に記載の発明は、前記第１方向は、前記現像剤保持体の前記周方向であり、前記第２方向は、前記周方向及び前記現像剤保持体の軸方向と交差する方向である、ことを特徴とする請求項８に記載の現像器である。
請求項１１に記載の発明は、前記第１方向は、前記現像剤保持体の前記周方向及び当該現像剤保持体の軸方向と交差する第１交差方向であり、前記第２方向は、前記周方向、前記軸方向及び前記第１交差方向と交差する第２交差方向である、ことを特徴とする請求項８に記載の現像器である。
請求項１２に記載の発明は、静電潜像を形成する像保持体と、前記像保持体で形成された静電潜像をトナー像に現像する現像手段と、前記現像手段によるトナー像を記録材上に転写する転写手段と、前記記録材上に転写されたトナー像を当該記録材に定着する定着手段と、を含み、前記現像手段は、トナーおよびキャリアを含む現像剤を吸着する領域である吸着領域が端部を除いて設定され、静電潜像を形成する像保持体に供給される当該現像剤を当該吸着領域にて保持する現像剤保持体と、前記現像剤保持体の前記端部にて周方向における第１範囲を除く第２範囲に位置する磁性板と、組み合わせることで、前記第１範囲に対応する前記周方向の着磁パターンを形成する磁石と、を備える画像形成装置である。
【発明の効果】
【０００６】
請求項１の発明によれば、端部の全周にわたって磁石及び磁性板を配置するために構成部品の変更を行う場合に比べ、トナー漏れを防止するためのコスト上昇を抑制することができる。
請求項２の発明によれば、着磁パターンは、周方向において複数回変わるものであるという構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項３の発明によれば、第１範囲における着磁パターンの少なくとも一部は、現像剤保持体の周方向に磁石の磁極を配列することで形成される構成を備えない場合に比べて、起動トルクの上昇を抑制することができる。
請求項４の発明によれば、第２範囲における着磁パターンの少なくとも一部は、現像剤保持体の軸方向に磁石の磁極を配列することで形成される構成を備えない場合に比べて、より確実に軸方向のトナー漏れを防止することができる。
請求項５の発明によれば、磁石の磁極を軸方向に配列する磁石を、現像剤保持体の周方向の最上流と最下流に配列すると共に磁性板寄りに配列する構成を備えない場合に比べて、より確実に周方向のトナー漏れを防止することができる。
請求項６の発明によれば、第１範囲における着磁パターンを形成する磁石と第２範囲における着磁パターンを形成する磁石とが互いに接する構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項７の発明によれば、第１範囲における着磁パターンの少なくとも一部は、周方向に磁石の磁極を配列する第１周方向配列により形成され、第２範囲における着磁パターンの少なくとも一部は、周方向に磁石の磁極を配列する第２周方向配列であって、第１周方向配列の磁石とは軸方向の位置が異なる第２周方向配列により形成される構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項８の発明によれば、第１範囲における着磁パターンの少なくとも一部は、第１方向に磁石の磁極を配列することにより形成され、第２範囲における着磁パターンの少なくとも一部は、第１方向とは異なる第２方向に磁石の磁極を配列することにより形成される構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項９の発明によれば、第１方向は、現像剤保持体の周方向であり、第２方向は、現像剤保持体の軸方向である構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項１０の発明によれば、第１方向は、現像剤保持体の周方向であり、第２方向は、周方向及び現像剤保持体の軸方向と交差する方向である構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項１１の発明によれば、第１方向は、現像剤保持体の周方向及び現像剤保持体の軸方向と交差する第１交差方向であり、第２方向は、周方向、軸方向及び第１交差方向と交差する第２交差方向である構成を備えない場合に比べて、より確実にトナー漏れを防止することができる。
請求項１２の発明によれば、端部の全周にわたって磁石及び磁性板を配置するために構成部品の変更を行う場合に比べ、トナー漏れを防止するためのコスト上昇を抑制することができる。
【図面の簡単な説明】
【０００７】
画像形成装置を説明する図である。
画像形成装置の現像器を説明する図である。
現像器のより具体的な構成を説明する斜視図である。

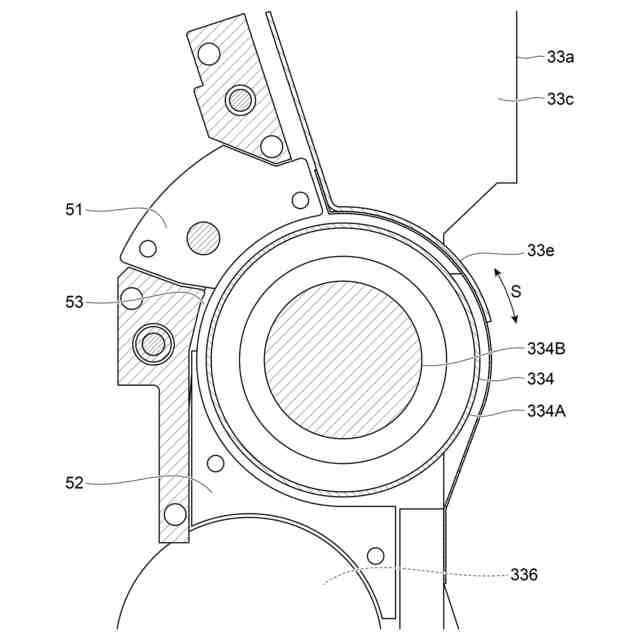

現像器を手前側部材の内面側から見た断面図である。

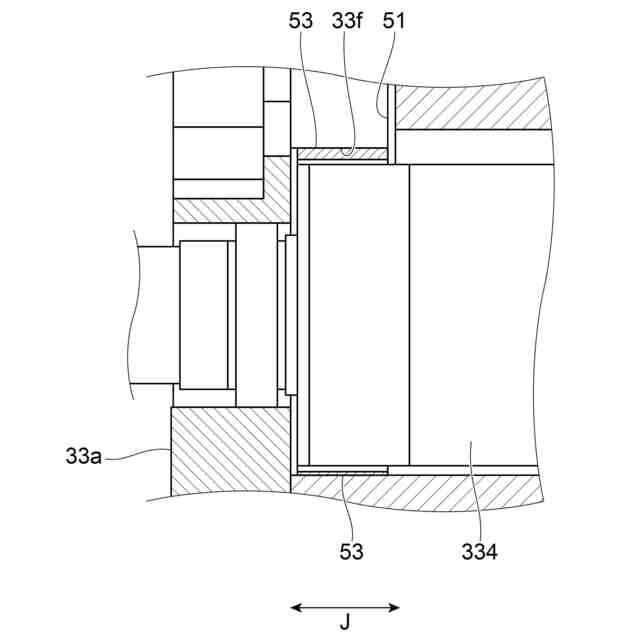

現像ロールと金属板とシート状磁石との関係を説明する断面図である。

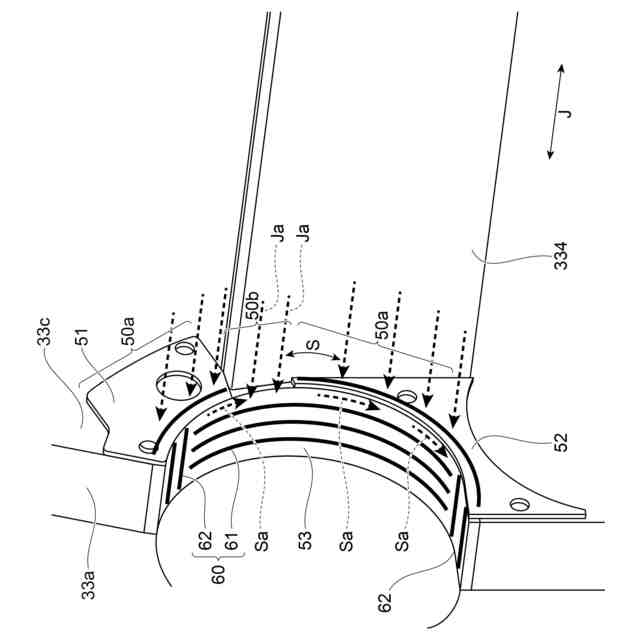

現像ロールと金属板とシート状磁石との関係を説明する斜視図である。
着磁パターンの第１形態例を説明する図である。
着磁パターンの第２形態例を説明する図である。
着磁パターンの第３形態例を説明する図である。

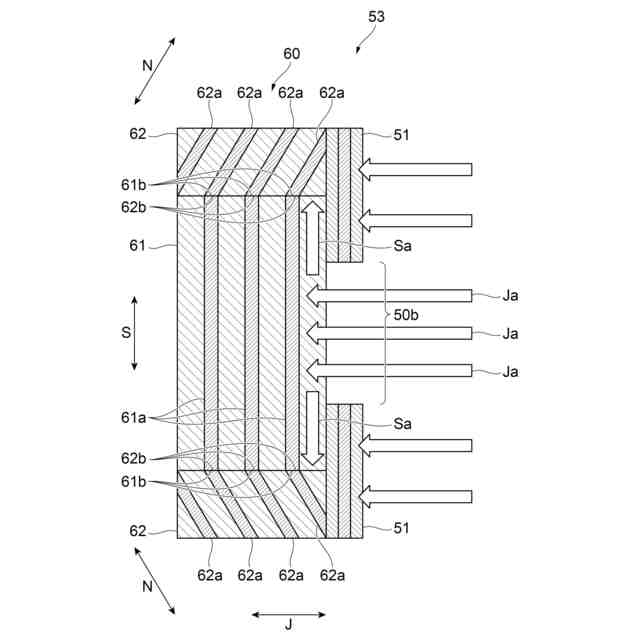

着磁パターンの第４形態例を説明する図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の実施の形態について詳細に説明する。

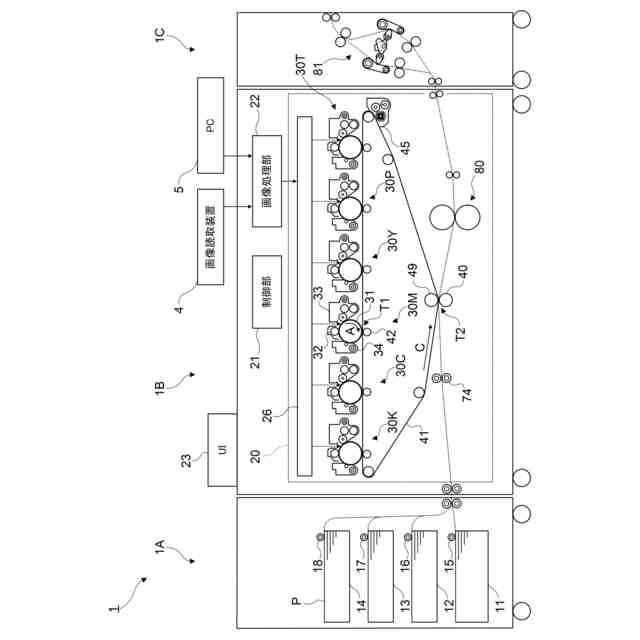

図１は、画像形成装置１を説明する図である。
本実施形態に係る画像形成装置１は、給紙ユニット１Ａと、印刷ユニット１Ｂと、排紙ユニット１Ｃとを備える。
給紙ユニット１Ａは、記録媒体の一例としての用紙Ｐを収容する第１用紙収容部１１～第４用紙収容部１４を備える。
また、給紙ユニット１Ａには、第１用紙収容部１１～第４用紙収容部１４の各々に対応して設けられ、各用紙収容部に収容された用紙Ｐを印刷ユニット１Ｂに接続された搬送経路に送り出す送り出しロール１５～１８が設けられている。
【０００９】
印刷ユニット１Ｂは、用紙Ｐに画像を形成する画像形成部２０を備える。また、印刷ユニット１Ｂには、画像形成装置１の各部を制御する制御部２１が設けられている。
また、印刷ユニット１Ｂは、画像処理部２２を備える。画像処理部２２は、画像読取装置４やパーソナルコンピュータ（ＰＣ）５から送信されてきた画像データに対して画像処理を施す。
また、印刷ユニット１Ｂには、タッチパネルなどから構成され、ユーザに対する情報の通知を行うとともにユーザからの情報の入力を受け付けるＵＩ(User Interface)２３が設けられている。
【００１０】
画像形成手段の一例としての画像形成部２０には、一定の間隔を置いて並列的に配置される６つの画像形成ユニット３０Ｔ,３０Ｐ,３０Ｙ，３０Ｍ,３０Ｃ,３０Ｋ（以下、単に「画像形成ユニット３０」と称する場合がある）が設けられている。
各画像形成ユニット３０は、矢印Ａ方向に回転しながら静電潜像が形成される感光体ドラム３１、感光体ドラム３１の表面を帯電する帯電ロール３２、感光体ドラム３１上に形成された静電潜像を現像する現像器３３、感光体ドラム３１表面のトナー等を除去するドラムクリーナ３４を備える。
感光体ドラム３１は、像保持体の一例である。
（【００１１】以降は省略されています）
