公開番号2025053916
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163035
出願日2023-09-26
発明の名称情報処理装置およびプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G06F 11/07 20060101AFI20250331BHJP(計算;計数)
要約【課題】クライアントがクライアント単体として支障なく動作することを可能にする情報処理装置を提供する。
【解決手段】実施形態の情報処理装置は、通信経路の異常の有無を監視する異常監視機能を備えたLAN(Local Area Network)インターフェイスと、前記LANインターフェイスにLANケーブルが接続されていないときは前記異常監視機能を無効にし、前記LANインターフェイスにLANケーブルが接続されているときは前記異常監視機能を有効にする制御手段とを具備する。
【選択図】図6

特許請求の範囲【請求項１】
通信経路の異常の有無を監視する異常監視機能を備えたＬＡＮ（Local Area Network）インターフェイスと、
前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されていないときは前記異常監視機能を無効にし、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されているときは前記異常監視機能を有効にする制御手段と
を具備する情報処理装置。
続きを表示（約 590 文字）【請求項２】
前記制御手段は、
前記ＬＡＮインターフェイスの初期化の後、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されていなければ前記異常監視機能を無効にする、請求項１に記載の情報処理装置。
【請求項３】
前記制御手段は、
前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されていない状態において、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続された場合、前記異常監視機能を無効の状態から有効の状態に変える、請求項２に記載の情報処理装置。
【請求項４】
前記制御手段は、
前記ＬＡＮインターフェイスにおいてリンクスピードが設定されているか否かを確認することにより、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されているか否かを判定する、請求項１乃至３のいずれか１項に記載の情報処理装置。
【請求項５】
通信経路の異常の有無を監視する異常監視機能を備えたＬＡＮ（Local Area Network）インターフェイスを具備するコンピュータを、
前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されていないときは前記異常監視機能を無効にし、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されているときは前記異常監視機能を有効にする制御手段として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、情報処理装置およびプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
サーバとクライアントとを含むシステムにおいて、サーバとクライアントとが通信する場合、クライアント側から通信の開始要求を出すプロトコルになっているのが一般的である。通信経路で問題が発生した場合、通信するデータに異常が発生する恐れがあるため、クライアント側には通信経路の異常の有無を監視する異常監視機能が備えられることがある。
【０００３】
クライアントは、サーバと協働して動作する場合のほか、クライアントがサーバと協働せずにクライアント単体として独立して動作する場合がある。しかし、異常監視機能が備えられている場合、サーバを接続せずにクライアント単体で動作させると、異常監視機能により通信経路に異常があると判断され、異常監視機能が異常を検出した状態となってしまうため、オペレータはその異常検出状態を手動でオフにする（設定を切り替える）必要がある。
【先行技術文献】
【特許文献】
【０００４】
特表２００７－５３７５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、クライアントがクライアント単体として支障なく動作することを可能にする情報処理装置およびプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の情報処理装置は、通信経路の異常の有無を監視する異常監視機能を備えたＬＡＮ（Local Area Network）インターフェイスと、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されていないときは前記異常監視機能を無効にし、前記ＬＡＮインターフェイスにＬＡＮケーブルが接続されているときは前記異常監視機能を有効にする制御手段とを具備する。
【図面の簡単な説明】
【０００７】
図１は、実施形態の商品情報管理システムの全体構成を示す図である。
図２は、実施形態のセルフＰＯＳシステムの外観を示す斜視図である。
図３は、実施形態のＰＯＳ端末のハードウェア構成を示すブロック図である。
図４は、実施形態のスキャナのハードウェア構成を示すブロック図である。

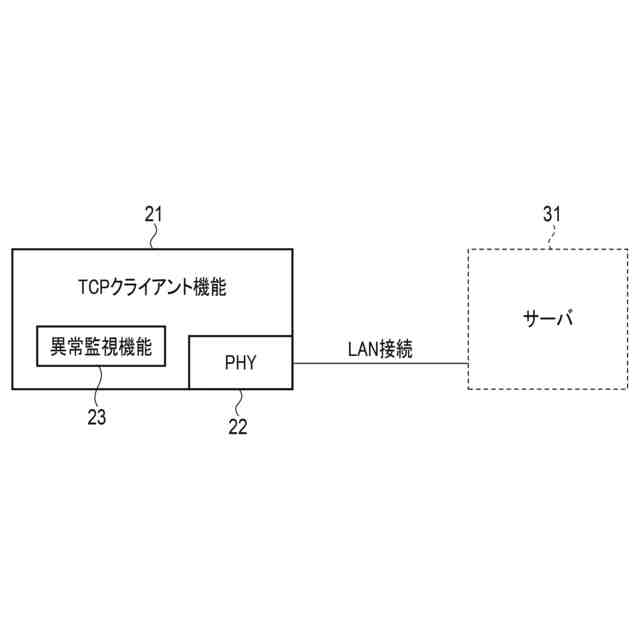

図５は、ＬＡＮインターフェイス２２２に実装されるＴＣＰクライアント機能とサーバとの関係を示す図である。
図６は、実施形態の画像認識装置のハードウェア構成を示すブロック図である。
図７は、実施形態のサーバのハードウェア構成を示すブロック図である。

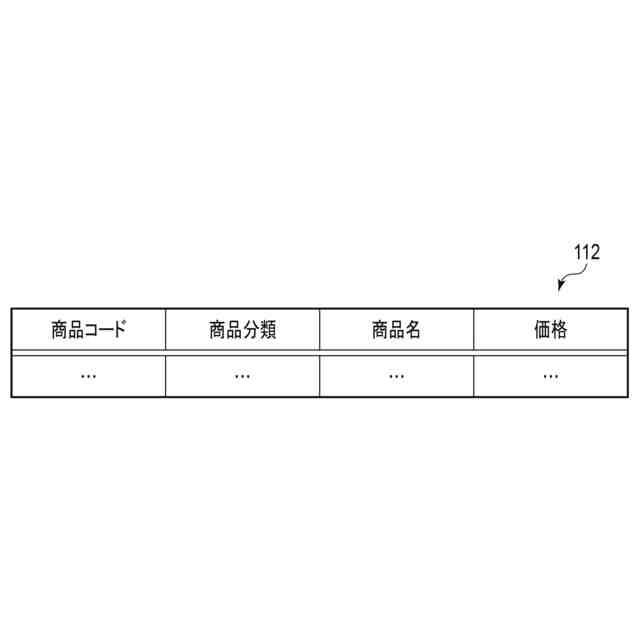

図８は、実施形態のＰＯＳ端末の記憶部に記憶される商品マスタのデータ構成を示す図である。
図９は、ＬＡＮ接続情報２１３の一例を示す図である。
図１０は、実施形態の画像認識装置の記憶部に記憶される照合用辞書のデータ構成を示す図である。
図１１は、実施形態のＰＯＳ端末の制御部の機能構成を示すブロック図である。
図１２は、実施形態のスキャナの制御部の機能構成を示すブロック図である。
図１３は、実施形態の画像認識装置の制御部の機能構成を示すブロック図である。
図１４は、実施形態のサーバの制御部の機能構成を示すブロック図である。
図１５は、一般的なクライアントの動作の流れを示すフローチャートである。
図１６は、実施形態のクライアントの動作の流れを示すフローチャートである。
図１７は、実施形態のスキャナおよび画像認識装置の動作の流れを示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、図面を参照して情報処理装置およびプログラムの実施形態について説明する。なお、以下に説明する実施形態によりこの発明が限定されるものではない。
【０００９】
（商品情報管理システム）
まず、図１を参照して、実施形態の商品情報管理システムＭＳについて説明する。図１は、実施形態の商品情報管理システムＭＳの全体構成を示す図である。商品情報管理システムＭＳは、商品情報登録システムＲＳと、サーバ４０とを有する。
【００１０】
商品情報登録システムＲＳは、ＰＯＳ（Point Of Sales）端末１０と、スキャナ２０（情報処理装置）と、画像認識装置３０（外部装置）とを有する。ＰＯＳ端末１０（他の外部装置）とスキャナ２０（情報処理装置）は、ＬＡＮ（Local Area Network：ローカルエリアネットワーク）またはＵＳＢ（Universal Serial Bus：ユニバーサルシリアルバス）経由で通信可能に接続される。スキャナ２０（情報処理装置）と画像認識装置３０（外部装置）は、ＬＡＮ経由で通信可能に接続される。
（【００１１】以降は省略されています）
