公開番号2025052715
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161565
出願日2023-09-25
発明の名称積載装置
出願人デュプロ精工株式会社
代理人個人
主分類B65H 43/06 20060101AFI20250328BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】本発明は、シートの加工装置によって加工されたシートを適切に積載可能な積載装置の提供を目的とする。
【解決手段】

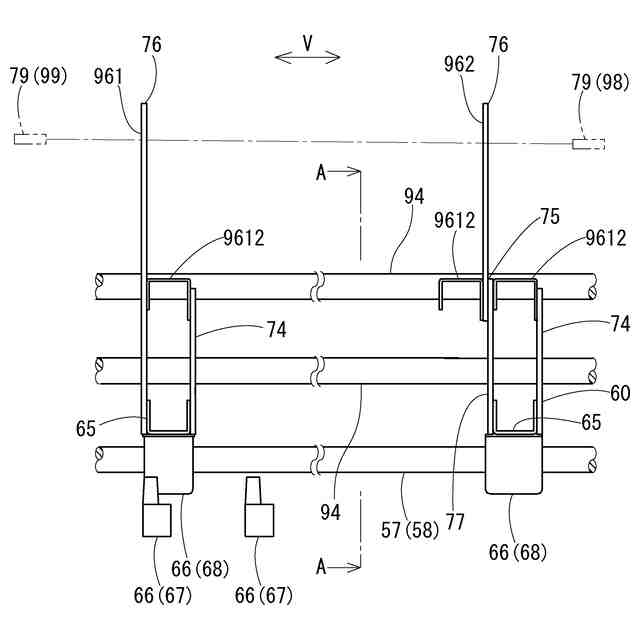

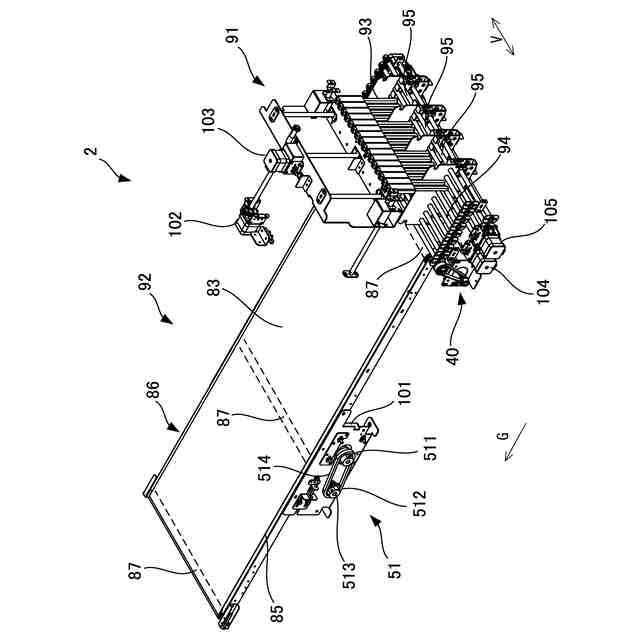

本発明に係る積載装置2は、シートSの加工装置1によって加工された前記シートSを積載する積載面95を備えた積載部91と、前記積載面95の上方に、前記シートSの前記加工装置1からの排出方向Gに交差する幅方向Vに対向して設置され、前記シートSの側縁を案内する複数のガイド96とを備えた積載装置2であって、前記加工装置1の加工内容に応じて、前記ガイド96の数を調整する機構を備えた。また、前記構成において、ガイド96は着脱自在に設置される。そして、前記構成において、前記ガイド96の有無を検出する検出部78と、前記検出部78の検出結果に基づき、前記積載面95上方へ設置すべき前記ガイド96に関する指示を表示部に表示するよう制御する制御部45とを備えた。
【選択図】図4
特許請求の範囲【請求項１】
シートの加工装置によって加工された前記シートを積載する積載面を備えた積載部と、前記積載面の上方に、前記シートの前記加工装置からの排出方向に交差する幅方向に対向して設置され、前記シートの側縁を案内する複数のガイドとを備えた積載装置であって、前記加工装置の加工内容に応じて、前記ガイドの数を調整する機構を備えた積載装置。
続きを表示（約 150 文字）【請求項２】
前記ガイドは着脱自在に設置される請求項１に記載の積載装置。
【請求項３】
前記ガイドの有無を検出する検出部と、前記検出部の検出結果に基づき、前記積載面上方へ設置すべき前記ガイドに関する指示を表示部に表示するよう制御する制御部とを備えた請求項１または２に記載の積載装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積載装置に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、積載装置に関し、画像形成装置の出力部分に取り付けられるトレイであって用紙幅に応じて移動可能な１対のガイドのうち少なくとも一つのガイドをオフセット移動させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１４６５２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像処理装置では、定型サイズの用紙が用いられ、用紙幅に応じて適宜ガイドをオフセット移動させればよい。一方、シートを加工処理する加工装置から排出されるシートは、加工内容によれば、シートが搬送方向に交差する幅方向で複数分割されることがある。この場合、シートの側縁を案内するためのガイドの必要な数が異なる場合があり、単にオフセットするだけでは適切にシートを積載することができない。
【０００５】
本発明は、シートの加工装置によって加工されたシートを適切に積載可能な積載装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る積載装置は、ートの加工装置によって加工された前記シートを積載する積載面を備えた積載部と、前記積載面の上方に、前記シートの前記加工装置からの排出方向に交差する幅方向に対向して設置され、前記シートの側縁を案内する複数のガイドとを備えた積載装置であって、前記加工装置の加工内容に応じて、前記ガイドの数を調整する機構を備えた。
【０００７】
また、前記構成において、ガイドは着脱自在に設置される。
【０００８】
そして、前記構成において、前記ガイドの有無を検出する検出部と、前記検出部の検出結果に基づき、前記積載面上方へ設置すべき前記ガイドに関する指示を表示部に表示するよう制御する制御部とを備えた。
【発明の効果】
【０００９】
発明によれば、加工装置の加工内容に応じて、前記ガイドの数を調整する機構を備えたので、シートの加工装置によって加工されたシートを適切に積載可能である。
【００１０】
また、ガイドは着脱自在に設置される場合は、ガイドを着脱することで、容易にガイドの数を調整することができる。
（【００１１】以降は省略されています）
