公開番号2025050112
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158727
出願日2023-09-22
発明の名称情報処理装置およびプログラム
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類G06F 9/50 20060101AFI20250327BHJP(計算;計数)
要約【課題】マイクロサービスが動作しているエッジサーバの負荷を低減する。
【解決手段】複数のエッジサーバ間の負荷分散を行うための情報処理装置。複数のエッジサーバのそれぞれにおいて動作する1つ以上のマイクロサービスにかかっている負荷を取得し、第1のエッジサーバにおいて動作し、所定量以上の負荷がかかっている第1のマイクロサービスに対して発行された1つ以上のリクエストのうちの所定の割合のリクエストを、1つ以上の第2のエッジサーバで動作する第2のマイクロサービスに転送することを決定する。
【選択図】図1
特許請求の範囲【請求項１】
複数のエッジサーバのそれぞれにおいて動作する１つ以上のマイクロサービスにかかっている負荷を取得することと、
第１のエッジサーバにおいて動作し、所定量以上の負荷がかかっている第１のマイクロサービスに対して発行された１つ以上のリクエストのうちの所定の割合のリクエストを、１つ以上の第２のエッジサーバで動作する第２のマイクロサービスに転送することを決定することと、
を実行する制御部を備える情報処理装置。
続きを表示（約 650 文字）【請求項２】
前記１つ以上のマイクロサービスが、前記第１のエッジサーバで動作する第１のアプリケーションの処理を担い、
前記制御部は、前記第１のアプリケーションの性能に関する値が所定値より悪化した場合に、前記１つ以上のマイクロサービスそれぞれの処理時間を計測し、前記処理時間が所定値を超えているマイクロサービスを、前記第１のマイクロサービスとして特定する、
請求項１に記載の情報処理装置。
【請求項３】
前記制御部は、前記第１のマイクロサービスにかかる負荷と、前記第２のマイクロサービスにかかる負荷の双方が前記所定量を下回るように、前記所定の割合を決定する、
請求項１または２に記載の情報処理装置。
【請求項４】
前記制御部は、前記転送を開始した後で、前記第２のマイクロサービスにかかっている負荷が前記所定量を超えた場合に、前記転送を停止する、
請求項１または２に記載の情報処理装置。
【請求項５】
複数のエッジサーバのそれぞれにおいて動作する１つ以上のマイクロサービスにかかっている負荷を取得することと、
第１のエッジサーバにおいて動作し、所定量以上の負荷がかかっている第１のマイクロサービスに対して発行された１つ以上のリクエストのうちの所定の割合のリクエストを、１つ以上の第２のエッジサーバで動作する第２のマイクロサービスに転送することを決定することと、
をコンピュータに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、エッジコンピューティングに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
複数のエッジサーバによって処理を行う情報処理システムにおいて、エッジサーバ間における負荷分散を行うための技術がある。例えば、特許文献１には、複数のエッジサーバを含むネットワークにおいてマイクロサービスを予測的にデプロイするための装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０７７５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
機械学習といった新しい技術が普及するつれ、移動体に対して計算リソースを提供するエッジサーバの重要性が増していくものと考えられる。
【０００５】
本開示は、マイクロサービスが動作しているエッジサーバの負荷を低減することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の実施形態の一態様は、
複数のエッジサーバのそれぞれにおいて動作する１つ以上のマイクロサービスにかかっている負荷を取得することと、第１のエッジサーバにおいて動作し、所定量以上の負荷がかかっている第１のマイクロサービスに対して発行された１つ以上のリクエストのうちの所定の割合のリクエストを、１つ以上の第２のエッジサーバで動作する第２のマイクロサービスに転送することを決定することと、を実行する制御部を備える情報処理装置である。
【０００７】
本開示の実施形態の一態様は、
複数のエッジサーバのそれぞれにおいて動作する１つ以上のマイクロサービスにかかっている負荷を取得することと、第１のエッジサーバにおいて動作し、所定量以上の負荷がかかっている第１のマイクロサービスに対して発行された１つ以上のリクエストのうちの所定の割合のリクエストを、１つ以上の第２のエッジサーバで動作する第２のマイクロサービスに転送することを決定することと、をコンピュータに実行させるプログラムである。
【０００８】
また、他の態様として、上記の装置が実行する方法、上記のプログラムを非一時的に記憶したコンピュータ可読記憶媒体が挙げられる。
【発明の効果】
【０００９】
本開示によれば、マイクロサービスが動作しているエッジサーバの負荷を低減することができる。
【図面の簡単な説明】
【００１０】
実施形態に係るエッジコンピューティングシステムの概要図。
負荷分散コントローラおよびエッジサーバの構成図。
エッジサーバで実行されるマイクロサービスの概要図。

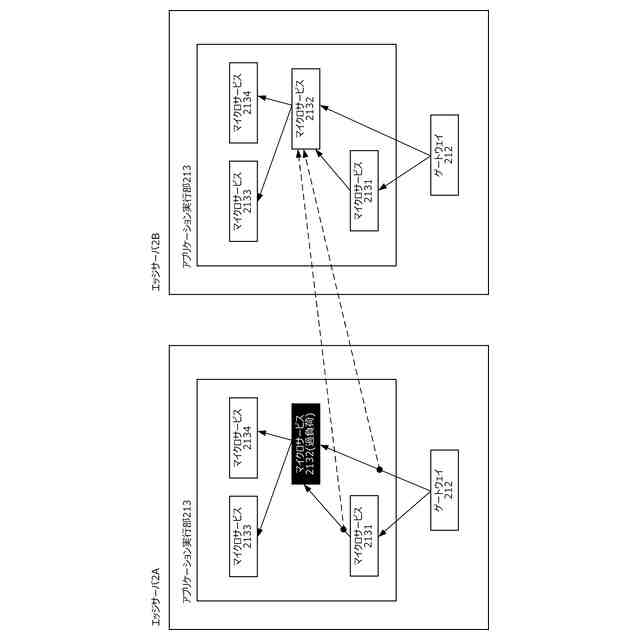

マイクロサービス間のリクエストの転送を説明するための図。
ボトルネックを判定する処理を説明するための図。
負荷分散コントローラが実行する処理のフローチャート。
【発明を実施するための形態】
（【００１１】以降は省略されています）
