公開番号2025042886
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150073
出願日2023-09-15
発明の名称制御システム
出願人株式会社鷺宮製作所
代理人個人,個人,個人
主分類G06F 8/65 20180101AFI20250321BHJP(計算;計数)
要約【課題】短時間に制御プログラムの更新をすることができるようにすることを目的とする。

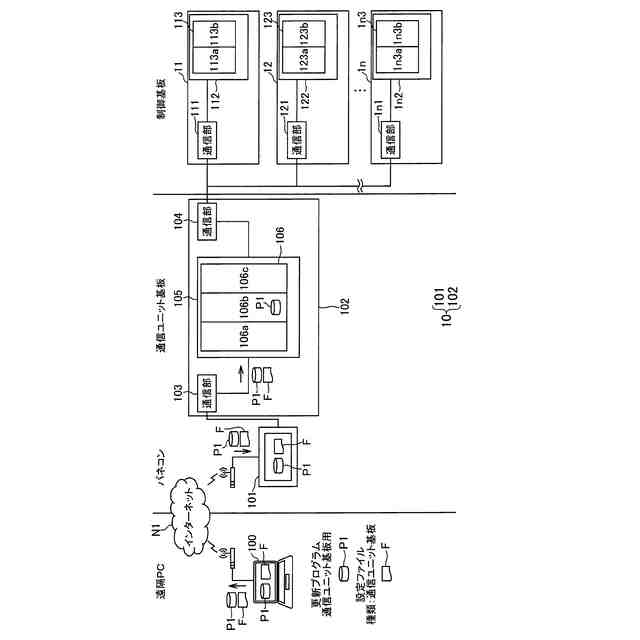

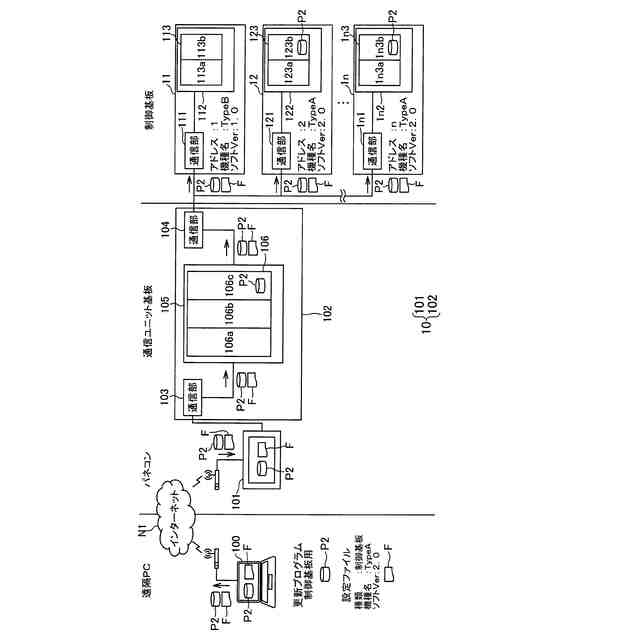

【解決手段】制御システム1は、ネットワークN1と通信可能な上位制御機器10と、上位制御機器10とネットワークN2を介して接続された複数の冷却装置21～2nにそれぞれ接続された制御基板11～1nと、を備えている。そして、上位制御機器10を構成する通信ユニット基板102は、ネットワークN1から制御基板11～1nの制御プログラムの更新プログラムP2を受信する通信部103と、通信部103が受信した更新プログラムP2を蓄積する領域106cと、領域106cに蓄積された更新プログラムP2をブロードキャストで制御基板11～1nへ送信するマイコン105と、を備えている。
【選択図】図2
特許請求の範囲【請求項１】
外部ネットワークと通信可能な第１制御装置と、
前記第１制御装置と内部ネットワークを介して接続され、複数の冷却装置にそれぞれ接続された第２制御装置と、を備えた制御システムであって、
前記第１制御装置は、
前記外部ネットワークから前記第２制御装置の制御プログラムの更新プログラムを受信する通信部と、
前記通信部が受信した前記更新プログラムを蓄積する蓄積部と、

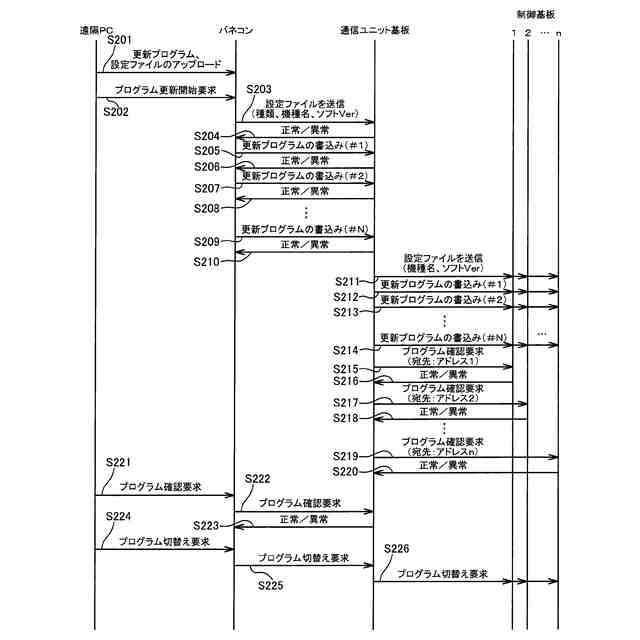

前記蓄積部に蓄積された前記更新プログラムをブロードキャストで前記第２制御装置へ送信する送信制御部と、
を備えたことを特徴とする制御システム。
続きを表示（約 630 文字）【請求項２】

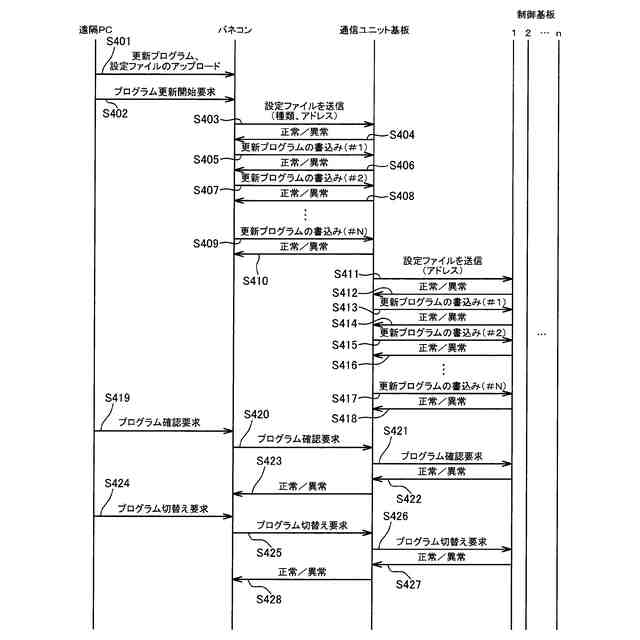

前記送信制御部は、前記ブロードキャストによる送信が失敗した前記第２制御装置に対して、ユニキャストで前記更新プログラムを送信することを特徴とする請求項１に記載の制御システム。
【請求項３】
前記送信制御部は、前記ブロードキャストによる送信終了後、前記送信の成否を確認することを特徴とする請求項１または２に記載の制御システム。
【請求項４】

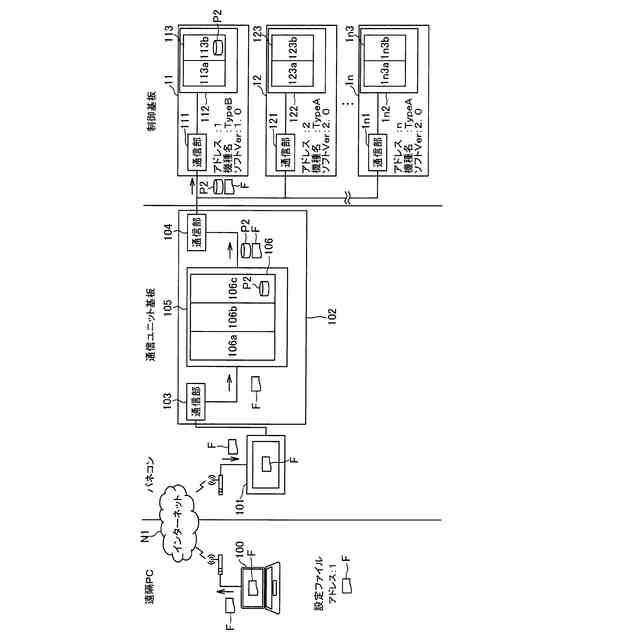

前記通信部は、前記外部ネットワークから前記更新プログラムによる更新の対象とする前記第２制御装置を指定する指定情報を受信し、
前記第２制御装置は、自身の識別情報を有し、前記識別情報と前記指定情報とを照合して合致した場合に、前記第１制御装置から送信された前記更新プログラムを受信することを特徴とする請求項１に記載の制御システム。
【請求項５】
前記指定情報には、前記第２制御装置の機種名、前記第２制御装置で動作している前記制御プログラムのバージョン及び前記内部ネットワークにおけるアドレスのうち少なくとも１つを含むことを特徴とする請求項４に記載の制御システム。
【請求項６】
前記蓄積部に蓄積された前記更新プログラムが正常に蓄積できたか判定する判定部を備え、
前記送信制御部は、前記判定部が正常に蓄積できたと判定した場合に、前記ブロードキャストによる送信を行う、
ことを特徴とする請求項１に記載の制御システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ネットワークで接続されたショーケース等の冷却装置の制御を行う制御システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、店舗等に設置されるショーケースや冷蔵庫等の商品を冷却した状態で陳列、或いは貯蔵する冷却装置においては、それらの冷却装置を制御するために制御基板が設けられ、また、制御基板は制御プログラムにより制御される。
【０００３】
この種の制御プログラムは、機能追加や不具合修正等によりアップデート（更新）が行われる。従来は、現地に赴き、冷却装置から１台ずつ制御装置を取出して書込みツールを接続し、制御プログラムの書換えを行っていた。
【０００４】
店舗には冷却装置が十数台～百台以上設置されることもあり、１台ずつ更新するのでは更新時間が非常にかかってしまう。また、店舗の営業中は更新作業が出来ないため営業時間外に行う必要があり、さらに店舗が複数あるとサービスマン等の更新作業を行う者の負担が大きかった。
【０００５】
そこで、ネットワークを介して遠隔でプログラムを更新することが考えられる。遠隔でプログラムの更新を行う方法としては、例えば特許文献１が挙げられる。特許文献１には、冷蔵庫を制御する制御マイコン内の主メモリに第１領域と第２領域と、を備え、第１領域には冷蔵庫を動作させる動作ソフトウェアを格納し、第２領域にはアップデート情報を含んだ更新ソフトウェアが書き込まれ、特定のタイミングで制御マイコンが、第１領域から第２領域に切替えられて更新ソフトウェアで動作することが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－１４９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載の発明は、所謂家庭用の冷蔵庫を対象としたものであり、特定の家庭に設置された冷蔵庫１台であればよいが、上記したような複数の冷却装置の場合、遠隔であっても１台１台更新していたのでは時間がかかってしまう。また店舗に設置されている都合上少なくとも同じ機種の更新タイミングが何日もずれるのは好ましくない。
【０００８】
そこで、本発明は、短時間に制御プログラムの更新をすることができるようにすることを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するためになされた発明は、外部ネットワークと通信可能な第１制御装置と、前記第１制御装置と内部ネットワークを介して接続され、複数の冷却装置にそれぞれ接続された第２制御装置と、を備えた制御システムであって、前記第１制御装置は、前記外部ネットワークから前記第２制御装置の制御プログラムの更新プログラムを受信する通信部と、前記通信部が受信した前記更新プログラムを蓄積する蓄積部と、前記蓄積部に蓄積された前記更新プログラムをブロードキャストで前記第２制御装置へ送信する送信制御部と、を備えたことを特徴とする。
【発明の効果】
【００１０】
本発明によれば、更新プログラムをブロードキャストで送信するので、複数の第２制御装置の制御プログラムを一斉に更新することができる。したがって、更新にかかる時間を短縮することができる。また、第１制御装置の蓄積部に一旦蓄積するため、外部のネットワークよりも通信環境が安定している内部のネットワークを介した更新を行うため、リトライ等の回数を削減することができ、更新時間の短縮に貢献できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
