発明の名称故障診断システム
出願人横河電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G06F 11/16 20060101AFI20250402BHJP(計算;計数)
要約【課題】プロセッサの故障の診断精度を向上すること。
【解決手段】故障診断システム1Aにおいて、第二プロセッサ42は、第一プロセッサ41に対する故障診断である第一診断を行い、第一プロセッサ41は、第二プロセッサ42に対する故障診断である第二診断を行う。例えば、第一プロセッサ41及び第二プロセッサ42は、センサ20によって検出された値であるセンサ検出値を、第一部分の演算式である第一演算式と第二部分の演算式である第二演算式とを有する所定の演算式に従って変換し、第一プロセッサ41は、センサ検出値と第一演算式とを用いて所定の演算式における演算途中結果を算出し、第二プロセッサ42は、演算途中結果と第二演算式とを用いて、所定の演算式における演算最終結果を算出し、第二プロセッサ42は、第一演算式と同一の演算式を用いて第一診断を行い、第一プロセッサ41は、第二演算式と同一の演算式を用いて第二診断を行う。
【選択図】図1
特許請求の範囲【請求項１】
第一プロセッサと、第二プロセッサとを具備し、
前記第二プロセッサが、前記第一プロセッサに対する故障診断である第一診断を行い、
前記第一プロセッサが、前記第二プロセッサに対する故障診断である第二診断を行う、
故障診断システム。
続きを表示（約 780 文字）【請求項２】
前記第一プロセッサ及び前記第二プロセッサは、センサによって検出された値であるセンサ検出値を所定の演算式に従って変換し、
前記所定の演算式は、第一部分の演算式である第一演算式と、第二部分の演算式である第二演算式とを有し、
前記第一プロセッサは、前記センサ検出値と前記第一演算式とを用いて前記所定の演算式における演算途中結果を算出し、
前記第二プロセッサは、前記演算途中結果と前記第二演算式とを用いて、前記所定の演算式における演算最終結果を算出する、
請求項１に記載の故障診断システム。
【請求項３】
前記第二プロセッサは、前記第一演算式と同一の演算式を用いて前記第一診断を行い、
前記第一プロセッサは、前記第二演算式と同一の演算式を用いて前記第二診断を行う、
請求項２に記載の故障診断システム。
【請求項４】
前記第二プロセッサは、前記第一演算式と構造が異なる等価な演算式を用いて前記第一診断を行い、
前記第一プロセッサは、前記第二演算式と構造が異なる等価な演算式を用いて前記第二診断を行う、
請求項２に記載の故障診断システム。
【請求項５】
前記第二プロセッサは、前記第一演算式と逆の演算式を用いて前記第一診断を行い、
前記第一プロセッサは、前記第二演算式と逆の演算式を用いて前記第二診断を行う、
請求項２に記載の故障診断システム。
【請求項６】
前記第二プロセッサは、さらに、前記第一診断の処理が正常に行われているか否かを診断し、
前記第一プロセッサは、さらに、前記第二診断の処理が正常に行われているか否かを診断する、
請求項３から５の何れか一項に記載の故障診断システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、故障診断システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
圧力伝送器等のフィールド機器において、単一のプロセッサがプロセッサ自身の故障を診断する技術がある。例えば、演算処理と診断処理とを有し、かつ、演算処理と診断処理とが同一の入力値に対する同一の演算式をそれぞれ有するソフトウェアによって単一のプロセッサが動作し、単一のプロセッサは、演算処理での演算結果と診断処理での演算結果とが異なるときにプロセッサ自身に故障が発生していると判定する技術がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３０９９１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、そもそも故障が発生している状態での単一のプロセッサがプロセッサ自身の故障を診断するのでは誤診断が発生することがある。
【０００５】
そこで、本開示では、プロセッサの故障の診断精度を向上できる技術を提案する。
【課題を解決するための手段】
【０００６】
本開示の故障診断システムは、第一プロセッサと第二プロセッサとを有し、前記第二プロセッサが、前記第一プロセッサに対する故障診断である第一診断を行い、前記第一プロセッサが、前記第二プロセッサに対する故障診断である第二診断を行う。
【発明の効果】
【０００７】
本開示によれば、プロセッサの故障の診断精度を向上できる。
【図面の簡単な説明】
【０００８】
本開示の実施例１に係るフィールド機器の構成例を示す図である。
本開示の実施例１に係る第一ソフトウェア及び第二ソフトウェアの構成例を示す図である。

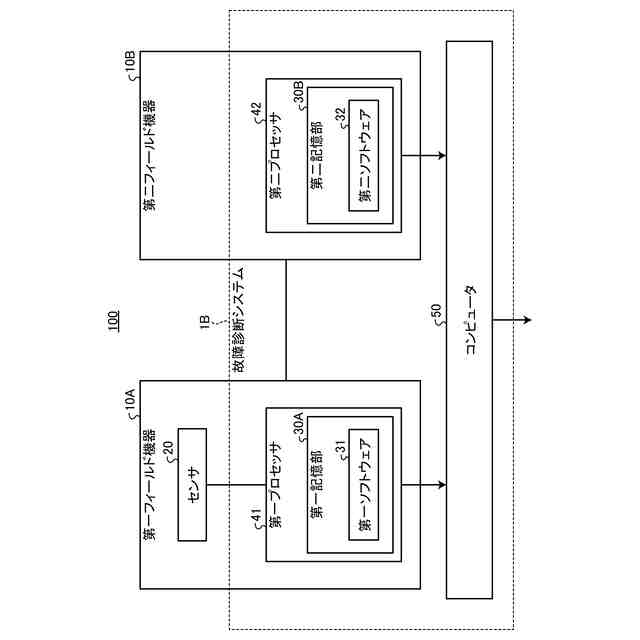

本開示の実施例２に係るフィールド機器システムの構成例を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本開示の実施例を図面に基づいて説明する。なお、以下の実施例において、同一の部位または同一の処理には同一の符号を付すことにより重複する説明を省略することがある。
【００１０】
［実施例１］
＜フィールド機器の構成＞

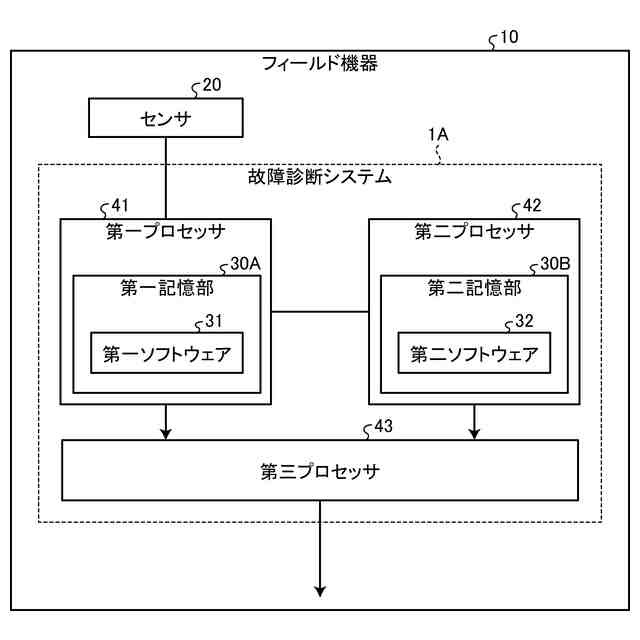

図１は、本開示の実施例１に係るフィールド機器の構成例を示す図である。図１において、フィールド機器１０は、センサ２０と、故障診断システム１Ａとを有する。故障診断システム１Ａは、第一プロセッサ４１と、第二プロセッサ４２と、第三プロセッサ４３とを有する。第一プロセッサ４１は、第一記憶部３０Ａを有する。第一記憶部３０Ａは、第一ソフトウェア３１を記憶する。第二プロセッサ４２は、第二記憶部３０Ｂを有する。第二記憶部３０Ｂは、第二ソフトウェア３２を記憶する。第一プロセッサ４１と第二プロセッサ４２とは、プロセッサ間通信を用いて、相互に通信可能である。センサ２０によって検出された値（以下では「センサ検出値」と呼ぶことがある）を示すデータ（以下では「センサデータ」と呼ぶことがある）がセンサ２０から第一プロセッサ４１に入力される。
（【００１１】以降は省略されています）
