発明の名称バランスウエイト、送風機、およびバランスウエイトの製造方法
出願人ニデックアドバンスドモータ株式会社
代理人個人,個人,個人,個人
主分類F04D 29/32 20060101AFI20250327BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】バランスウエイトと回転体との接着強度を高めることができるバランスウエイト、送風機、およびバランスウエイトの製造方法を提供する。
【解決手段】中心軸線を中心として回転可能であり、第1方向の一方側を向く第1面61dおよび第1方向と交差する第2方向を向く第2面61eを有する回転体12のバランスを調整するバランスウエイト65であって、第1面と接触する第1接触部65e、および第2面と接触する第2接触部65fを有する。第1方向と直交する方向から見て、第1方向の一方側を向く面は、第1方向の一方側に凸となる曲線状の部分を有する。第1方向と直交する仮想面に投影される面積は、第1接触部の面積よりも大きい。
【選択図】図4
特許請求の範囲【請求項１】
中心軸線を中心として回転可能であり、第１方向の一方側を向く第１面および前記第１方向と交差する第２方向を向く第２面を有する回転体のバランスを調整するバランスウエイトであって、
前記第１面と接触する第１接触部、および前記第２面と接触する第２接触部を有し、
前記第１方向と直交する方向から見て、前記第１方向の一方側を向く面は、前記第１方向の一方側に凸となる曲線状の部分を有し、
前記第１方向と直交する仮想面に投影される面積は、前記第１接触部の面積よりも大きい、バランスウエイト。
続きを表示（約 1,200 文字）【請求項２】
前記第１方向の寸法は、前記第１方向と直交する方向の寸法よりも小さい、請求項１に記載のバランスウエイト。
【請求項３】
第１部分、および前記第１部分と繋がる第２部分を有し、
前記第１部分は、前記第１面および前記第２面の両方と接触し、
前記第２部分は、少なくとも前記第１面と接触し、
前記第１方向と直交する方向から見て、前記第１部分の前記第１方向の一方側を向く面、および前記第２部分の前記第１方向の一方側を向く面のそれぞれは、前記第１方向の一方側に凸となる曲線状の部分を有する、請求項１に記載のバランスウエイト。
【請求項４】
前記回転体は、前記第１方向の一方側を向く第１外側面、および前記第１外側面から前記第１方向の他方側に窪む溝部を有し、
前記第１面は、前記溝部の内側面のうち前記第１方向の一方側を向く面であり、前記第２面は、前記溝部の内側面のうち前記第１方向と直交する方向を向く面であり、
前記バランスウエイトは、前記溝部の内部に配置される、請求項１から３のいずれか一項に記載のバランスウエイト。
【請求項５】
前記溝部は、周方向に沿って一周に亘って延び、
前記第２面は、径方向内側を向く面である、請求項４に記載のバランスウエイト。
【請求項６】
前記溝部の内側面のうち径方向外側を向く第３面と接触する、請求項５に記載のバランスウエイト。
【請求項７】
請求項１から３のいずれか一項に記載のバランスウエイトと、
中心軸線を中心として回転可能なロータと、
前記ロータと接続され、中心軸線を中心として回転可能なインペラ部と、
を備え、
前記回転体は、前記ロータおよび前記インペラ部によって構成される、送風機。
【請求項８】
第１方向の一方側を向く第１面および前記第１方向と交差する第２方向を向く第２面を有する回転体のバランスを調整し、且つ、前記第１面と接触する第１接触部、および前記第２面と接触する第２接触部を有するバランスウエイトを前記回転体に成形するバランスウエイトの製造方法であって、
溶融した前記バランスウエイトを前記第１面に塗布する塗布工程と、
前記第１面に塗布された前記バランスウエイトに空気を吹き付け、前記バランスウエイトを前記回転体上に広げる吹付工程と、
前記バランスウエイトを硬化させる硬化工程と、
を含み、
前記吹付工程において、前記バランスウエイトに空気を吹き付けることによって、前記バランスウエイトの形状を、前記第１方向と直交する方向から見て、前記第１方向の一方側を向く面が前記第１方向の一方側に凸となる曲線状の部分を有し、かつ、前記第１方向と直交する仮想面に投影される面積が前記第１接触部の面積よりも大きい形状にし、かつ、前記バランスウエイトを前記第２面に接触させる、バランスウエイトの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バランスウエイト、送風機、およびバランスウエイトの製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
バランスウエイトをロータヨークに塗布することによって、ロータヨークのアンバランス回転を修正するモータが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２９８９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなモータにおいて、バランスウエイトとロータヨークとの接触面積が小さい場合、バランスウエイトとロータヨークとの接着強度を十分に高めることができない虞があった。そのため、ロータヨークが回転する際にバランスウエイトに加わる遠心力によって、バランスウエイトがロータヨークから剥がれる虞があった。
【０００５】
本発明の一つの態様は、上記事情に鑑みて、バランスウエイトと回転体との接着強度を高めることができるバランスウエイト、送風機、およびバランスウエイトの製造方法を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明のバランスウエイトの一つの態様は、中心軸線を中心として回転可能であり、第１方向の一方側を向く第１面および前記第１方向と交差する第２方向を向く第２面を有する回転体のバランスを調整するバランスウエイトであって、前記第１面と接触する第１接触部、および前記第２面と接触する第２接触部を有する。前記第１方向と直交する方向から見て、前記第１方向の一方側を向く面は、前記第１方向の一方側に凸となる曲線状の部分を有する。前記第１方向と直交する仮想面に投影される面積は、前記第１接触部の面積よりも大きい。
【０００７】
本発明の送風機の一つの態様は、上記のバランスウエイトと、中心軸線を中心として回転可能なロータと、前記ロータと接続され、中心軸線を中心として回転可能なインペラ部と、を備える。前記回転体は、前記ロータおよび前記インペラ部によって構成される。
【０００８】
本発明のバランスウエイトの製造方法の一つの態様は、第１方向の一方側を向く第１面および前記第１方向と交差する第２方向を向く第２面を有する回転体のバランスを調整し、且つ、前記第１面と接触する第１接触部、および前記第２面と接触する第２接触部を有するバランスウエイトを前記回転体に成形するバランスウエイトの製造方法であって、溶融した前記バランスウエイトを前記第１面に塗布する塗布工程と、前記第１面に塗布された前記バランスウエイトに空気を吹き付け、前記バランスウエイトを前記回転体上に広げる吹付工程と、前記バランスウエイトを硬化させる硬化工程と、を含む。前記吹付工程において、前記バランスウエイトに空気を吹き付けることによって、前記バランスウエイトの形状を、前記第１方向と直交する方向から見て、前記第１方向の一方側を向く面が前記第１方向の一方側に凸となる曲線状の部分を有し、かつ、前記第１方向と直交する仮想面に投影される面積が前記第１接触部の面積よりも大きい形状にし、かつ、前記バランスウエイトを前記第２面に接触させる。
【発明の効果】
【０００９】
本発明の一つの態様によれば、バランスウエイトの製造方法、バランスウエイト、および送風機において、バランスウエイトと回転体との接着強度を高めることができる。
【図面の簡単な説明】
【００１０】

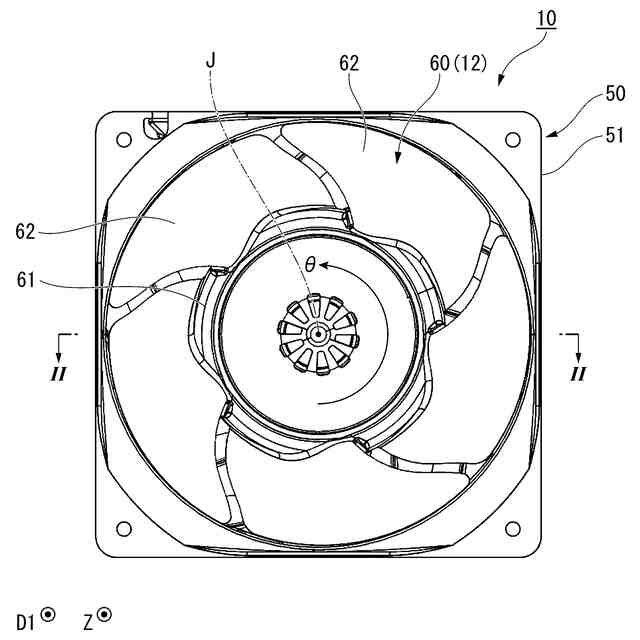

図１は、第１実施形態の送風機を示す上面図である。
図２は、第１実施形態の送風機を示す図１のII－II断面図である。
図３は、第１実施形態のインペラ部を示す斜視図である。

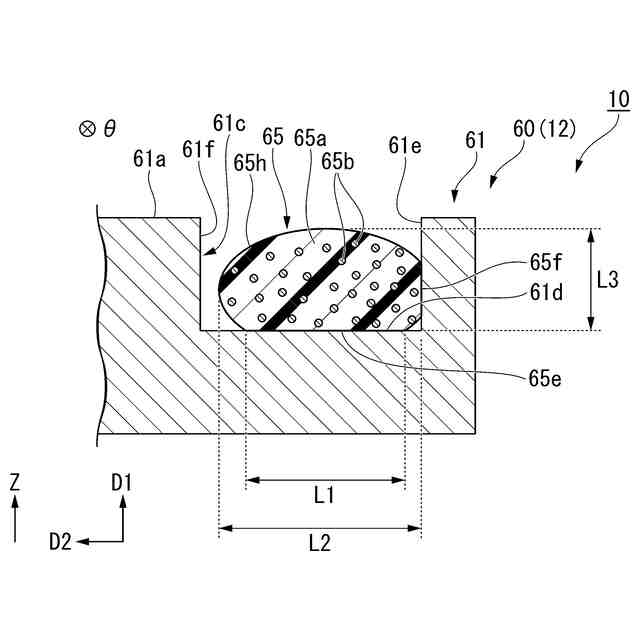

図４は、第１実施形態のバランスウエイトを示す断面図である。
図５は、第１実施形態のバランスウエイトを仮想面に投影した図である。

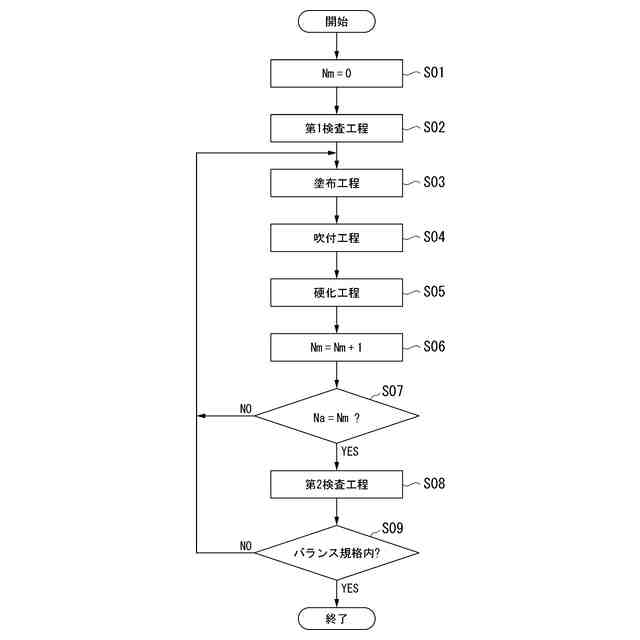

図６は、第１実施形態のバランスウエイトの製造方法を示すフローチャートである。
図７は、第１実施形態のバランスウエイトの製造方法を示す第１の断面図である。
図８は、第１実施形態のバランスウエイトの製造方法を示す第２の断面図である。

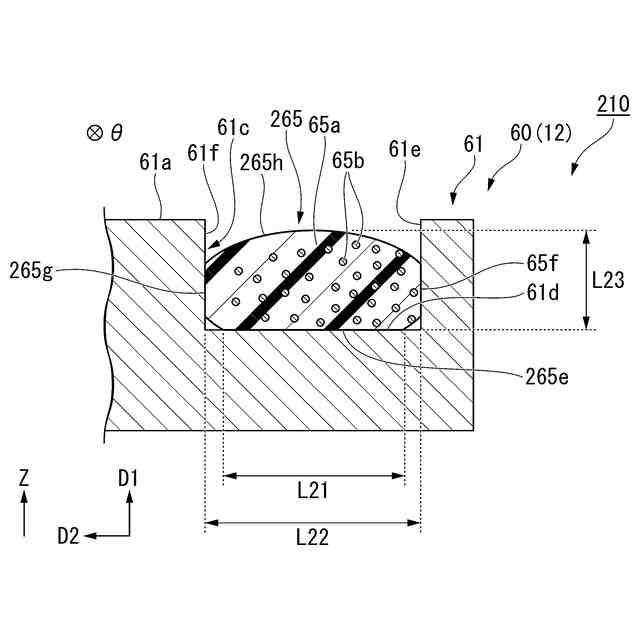

図９は、第２実施形態のバランスウエイトを示す断面図である。
図１０は、第３実施形態のバランスウエイトを示す断面図である。
【発明を実施するための形態】
